LED光学透镜培训资料

专题详解LED用透镜相关知识点透镜基本概念透镜是根据光的折射规律制成的。

透镜是由透明物质（如玻璃、水晶等）制成的一种光学元件。

透镜是折射镜，其折射面是两个球面（球面一部分），或一个球面（球面一部分）一个平面的透明体。

它所成的像有实像也有虚像。

透镜一般可以分为两大类：凸透镜和凹透镜。

中央部分比边缘部分厚的叫凸透镜，有双凸、平凸、凹凸三种；中央部分比边缘部分薄的叫凹透镜，有双凹、平凹、凸凹三种。

LED透镜一般为硅胶透镜，因为硅胶耐温高（也可以过回流焊），因此常用直接封装在LED芯片上。

一般硅胶透镜体积较小，直径3-10mm。

并且LED透镜一般与LED紧密联系在一起，它有助于提升LED 的出光效率、透镜改变LED的光场分布的光学系统。

LED透镜即与LED紧密联系在一起的有助于提升LED的出光效率、改变LED的光场分布的光学系统。

大功率LED透镜/反光杯主要用于大功率LED冷光源系列产品的聚光，导光等。

大功率LED透镜根据不同LED出射光的角度设计配光曲线，通过增加光学反射，减少光损，提高光效(而设定的非球面光学透镜)。

下面着重讲解PMMA材料的二次聚光大功率LED透镜。

一).以材料分类1.硅胶透镜a.因为硅胶耐温高（也可以过回流焊），因此常用直接封装在LED芯片上。

b.一般硅胶透镜体积较小，直径3-10mm。

2.PMMA透镜a.光学级PMMA（聚甲基丙烯酸甲酯，俗称：亚克力）。

b.塑胶类材料，优点：生产效率高（可以通过注塑、挤塑完成）；透光率高（3mm厚度时穿透率93%左右）；缺点：温度不能超过80°（热变形温度92度）。

3.PC透镜a.光学级料Polycarbonate（简称PC）聚碳酸酯。

b.塑胶类材料，优点：生产效率高（可以通过注塑、挤塑完成）；透光率稍低（3mm厚度时穿透率89%左右）；缺点：温度不能超过110°（热变形温度135度）。

4.玻璃透镜光学玻璃材料，优点：具有透光率高（3mm厚度时穿透率97%）、耐温高等特点；缺点：体积大质量重、形状单一、易碎、批量生产不易实现、生产效率低、成本高等。

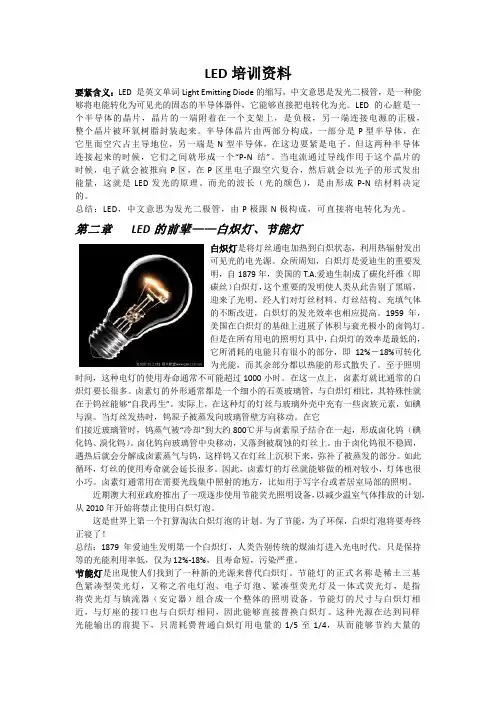

LED培训资料要紧含义：LED 是英文单词Light Emitting Diode的缩写，中文意思是发光二极管，是一种能够将电能转化为可见光的固态的半导体器件，它能够直接把电转化为光。

LED的心脏是一个半导体的晶片，晶片的一端附着在一个支架上，是负极，另一端连接电源的正极，整个晶片被环氧树脂封装起来。

半导体晶片由两部分构成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边要紧是电子。

但这两种半导体连接起来的时候，它们之间就形成一个“P-N结”。

当电流通过导线作用于这个晶片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量，这就是LED发光的原理。

而光的波长（光的颜色），是由形成P-N结材料决定的。

总结：LED，中文意思为发光二极管，由P极跟N极构成，可直接将电转化为光。

第二章LED的前辈——白炽灯、节能灯白炽灯是将灯丝通电加热到白炽状态，利用热辐射发出可见光的电光源。

众所周知，白炽灯是爱迪生的重要发明，自1879年，美国的T.A.爱迪生制成了碳化纤维（即碳丝）白炽灯，这个重要的发明使人类从此告别了黑暗，迎来了光明，经人们对灯丝材料、灯丝结构、充填气体的不断改进，白炽灯的发光效率也相应提高。

1959年，美国在白炽灯的基础上进展了体积与衰光极小的卤钨灯。

但是在所有用电的照明灯具中，白炽灯的效率是最低的，它所消耗的电能只有很小的部分，即12%－18%可转化为光能，而其余部分都以热能的形式散失了。

至于照明时间，这种电灯的使用寿命通常不可能超过1000小时。

在这一点上，卤素灯就比通常的白炽灯要长很多。

卤素灯的外形通常都是一个细小的石英玻璃管，与白炽灯相比，其特殊性就在于钨丝能够“自我再生”。

实际上，在这种灯的灯丝与玻璃外壳中充有一些卤族元素，如碘与溴。

当灯丝发热时，钨原子被蒸发向玻璃管壁方向移动。

在它们接近玻璃管时，钨蒸气被“冷却”到大约800℃并与卤素原子结合在一起，形成卤化钨（碘化钨、溴化钨）。

LED透镜相关知识和技术要点诠释LED透镜相关知识和技术要点一、透镜基本概念透镜是根据光的折射规律制成的。

透镜是由透明物质(如玻璃、水晶等)制成的一种光学元件。

透镜是折射镜，其折射面是两个球面(球面一部分)，或一个球面(球面一部分)一个平面的透明体。

它所成的像有实像也有虚像。

透镜一般可以分为两大类：凸透镜和凹透镜。

中央部分比边缘部分厚的叫凸透镜，有双凸、平凸、凹凸三种;中央部分比边缘部分薄的叫凹透镜，有双凹、平凹、凸凹三种。

LED透镜一般为硅胶透镜，因为硅胶耐温高(也可以过回流焊)，因此常用直接封装在LED芯片上。

一般硅胶透镜体积较小，直径3-10mm.并且led透镜一般与LED紧密联系在一起，它有助于提升LED的出光效率、透镜改变LED的光场分布的光学系统。

LED透镜即与LED紧密联系在一起的有助于提升LED的出光效率、改变LED的光场分布的光学系统。

大功率LED透镜/反光杯主要用于大功率LED冷光源系列产品的聚光，导光等。

大功率LED透镜根据不同LED出射光的角度设计配光曲线，通过增加光学反射，减少光损，提高光效(而设定的非球面光学透镜)。

下面着重讲解PMMA材料的二次聚光大功率LED透镜。

二、以材料分类1、硅胶透镜a、因为硅胶耐温高(也可以过回流焊)，因此常用直接封装在LED芯片上。

b、一般硅胶透镜体积较小，直径3-10mm.2、PMMA透镜a、光学级PMMA(聚甲基丙烯酸甲酯，俗称：亚克力)。

b、塑胶类材料，优点：生产效率高(可以通过注塑、挤塑完成);透光率高(3mm厚度时穿透率93%左右);缺点：温度不能超过80°(热变形温度92度)。

3、PC透镜a、光学级料Polycarbonate(简称PC)聚碳酸酯。

b、塑胶类材料，优点：生产效率高(可以通过注塑、挤塑完成);透光率稍低(3mm厚度时穿透率89%左右);缺点：温度不能超过110°(热变形温度135度)。

4、玻璃透镜光学玻璃材料，优点：具有透光率高(3mm厚度时穿透率97%)、耐温高等特点;缺点：体积大质量重、形状单一、易碎、批量生产不易实现、生产效率低、成本高等。

本文由lifeng513513贡献pdf文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

1.什么是 LED 答:LED 是英文 Light Emitting Diode,即发光二极管,是一种半导体固体发光器件，它是利用固体半导体芯片作为发光材料,当两端加上正向电压,半导体中的载流子发生复合引起光子发射而产生光.LED 可以直接发出红、黄、蓝、绿、青、橙、紫、白色的光. 1962 年，GE、Monsanto、IBM 的联合实验室开发出了发红光的磷砷化镓（GaAsP）红光半导体化合物；1968 年可见光 LED 步入商业化发展进程，此时 LED 的发光效率仅为0.1LM/W，1994 年中村秀二发明第一支蓝色 LED，1968 年，中科院长春物理所研制开发了国内第一只 LED，我国从此进入半导体产业。

2.LED 的发光机理和工作原理半导体发光二极管是由P 型半导体形成的P 层和N 型半导体形成的N 层，以及中间的由双异质结构成的有源层组成，有源层是发光区，利用外电源向PN结注入电子，在正向偏压作用下，N 区的电子将向正方向扩散，进入有源层，P 区的空穴也将向负方向扩散，进入有源层，电子与空穴复合时，将产生自发辐射光，因其使用的材料不同，其二极管内中电子、电洞所占的能阶也有所不同，能阶的高低差影响结合后光子的能量而产生不同波长的光，也就是不同颜色的光，如红、橙、黄、绿、蓝或不可见光等。

3.半导体照明产品链图4.LED 的基本照明术语光通量：符号Φ，单位流明 Lm,说明发光体每秒种所发出的光量之总和，即光通量光强：符号 I，单位坎德拉 cd，说明发光体在特定方向单位立体角内所发射的光通量照度：符号 E，单位勒克斯 Lm/m2，说明发光体照射在被照物体单位面积上的光通量亮度：符号 L，单位尼脱 cd/m2，说明发光体在特定方向单位立体角单位面积内的光通量光效：单位每瓦流明 Lm/w，说明电光源将电能转化为光的能力，以发出的光通量除以耗电量来表示平均寿命：单位小时，说明指一批灯泡至百分之五十的数量损坏时的小时数经济寿命：单位小时，说明在同时考虑灯泡的损坏以及光束输出衰减的状况下,其综合光束输出减至一特定的小时数。
