大功率整流器中快速熔断器的选型

熔断器的额定电流选择由于各种电气设备都具有一定的过载能力，允许在一定条件下较长时间运行；而当负载超过允许值时，就要求保护熔体在一定时间内熔断。

还有一些设备起动电流很大，但起动时间很短，所以要求这些设备的保护特性要适应设备运行的需要，要求熔断器在电机起动时不熔断，在短路电流作用下和超过允许过负荷电流时，能可靠熔断，起到保护作用。

熔体额定电流选择偏大，负载在短路或长期过负荷时不能及时熔断；选择过小，可能在正常负载电流作用下就会熔断，影响正常运行，为保证设备正常运行，必须根据负载性质合理地选择熔体额定电流。

(1) 照明电路熔体额定电流≥被保护电路上所有照明电器工作电流之和。

(2) 电动机：①单台直接起动电动机熔体额定电流＝(1.5～2.5)×电动机额定电流。

②多台直接起动电动机总保护熔体额定电流＝(1.5～2.5)×各台电动机电流之和。

③降压起动电动机熔体额定电流＝(1.5～2)×电动机额定电流。

④绕线式电动机熔体额定电流＝(1.2～1.5)×电动机额定电流。

(3) 配电变压器低压侧熔体额定电流＝(1.0～1.5)×变压器低压侧额定电流。

(4) 并联电容器组熔体额定电流＝(1.3～1.8)×电容器组额定电流。

(5) 电焊机熔体额定电流＝(1.5～2.5)×负荷电流。

(6) 电子整流元件熔体额定电流≥1.57×整流元件额定电流。

说明：熔体额定电流的数值范围是为了适应熔体的标准件额定值。

在3～66kV的电站和变电所常用的高压熔断器有两大类：一类是户内高压限流熔断器， 额定电压等级分3、6、10、20、35、66kV，常用的型号有RN 1、RN 3、RN 5、XRNM 1、XRN T 1、XRN T 2、XRN T3 型， 主要用于保护电力线路、电力变压器和电力电容器等设备的过载和短路；RN2和RN 4型额定电流均为0.5~10A ， 为保护电压互感器的专用熔断器。

快速熔断器应用指南————电解、化工用整流器装置编写：曾敏赵晖西安开尔泰电力电子制造有限公司摘要：大功率半导体保护熔断器应用指南。

关键词：快速熔断器半导体保护熔断器熔断器低压电器1、前言：电解、化工类硅整流直流电源指食盐电解、水电解、亚氩酸盐类电解用的电源。

直流电源功率较大，电流范围约5～320KA、电压自100V～1180V 调整。

硅整流设备主要由整流变压器（含调压器）及整流器组成。

整流器的主要部件为功率器件（普通整流管或普通晶闸管）、快速熔断器及控制设备。

快速熔断器（简称快熔）是整流管或晶闸管的保护器件，在电路中多与器件串联连结。

当整流管或晶闸管故障损坏时，快熔分断故障支路，发出信号，可防止事故扩大，保护整流器继续运行，是整流直流电源中一项重要的配套电器。

2、快速熔断器在电路中的连接方式：大功率三相桥式电路保护电路图3、快速熔断器的用途：3.1当整流桥内部发生故障时快速熔断器必须隔开有故障的普通整流管或普通晶闸管而外部无正常现象。

3.2 当一个快速熔断器断开由内部故障产生的故障电流时所有其他的熔断器不需更换。

3.3 当断路器断开由于外部故障产生的故障电流时，所有快速熔断器必须不损坏或不需更换，保证保护的选择性要求。

4、快速熔断器额定电压值的选择：快速熔断器在大功率三相桥式电路中往往有两种错误选向：●电压值选择过低。

●电压值选择过高。

4.1电压值选择过低的后果：快熔电压值选择过低在分断时承受不了故障电路的外加电压，易引起燃弧时间较长或电弧重燃，熔体内部在很短的时间内积聚大量的能量，瞬时产生很大的压强从而导致快熔喷弧、爆炸、瓷壳爆裂。

4.2电压值选择过高：快熔电压值选择过高则温升高，相同额定电流的快熔电阻值随额定电压的增加而增加。

如：KSP62-500V/3200A 快熔的电阻值为0.0180mΩ，KSP62-800V/3200A快熔的电阻值为0.0261mΩ，两者相比800V快熔比500V快熔电阻值增加14.5%，快熔温升高同时选择电压等级过高的快熔将会降低整流器的效率。

配电箱内熔断器的选择标准配电箱内熔断器是一种常见的电气保护设备，它能够在电路发生过载或短路时自动切断电源，保护电气设备和人身安全。

在选择配电箱内熔断器时，需要考虑以下几个方面的因素。

一、额定电流熔断器的额定电流是指在正常工作条件下，熔断器能够承受的最大电流值。

在选择熔断器时，需要根据电路的额定电流来选择相应的熔断器。

如果熔断器的额定电流过小，会导致熔断器频繁跳闸，影响电气设备的正常运行；如果熔断器的额定电流过大，会导致熔断器无法及时切断电源，从而影响电气设备和人身安全。

二、熔断容量熔断容量是指熔断器能够承受的最大短路电流。

在选择熔断器时，需要根据电路的短路电流来选择相应的熔断器。

如果熔断器的熔断容量过小，会导致熔断器无法及时切断电源，从而影响电气设备和人身安全；如果熔断器的熔断容量过大，会导致熔断器的使用寿命缩短。

三、熔断器类型熔断器的类型包括低压熔断器、高压熔断器、快速熔断器、慢速熔断器等。

在选择熔断器时，需要根据电路的特点和要求来选择相应的熔断器类型。

例如，对于需要快速切断电源的电路，可以选择快速熔断器；对于需要保护电气设备的电路，可以选择慢速熔断器。

四、熔断器材质熔断器的材质包括玻璃管熔断器、陶瓷熔断器、塑料熔断器等。

在选择熔断器时，需要根据电路的环境和要求来选择相应的熔断器材质。

例如，对于易受潮湿的环境，可以选择塑料熔断器；对于高温环境，可以选择陶瓷熔断器。

总之，在选择配电箱内熔断器时，需要综合考虑以上几个方面的因素，以确保熔断器能够正常工作，保护电气设备和人身安全。

同时，在使用熔断器时，也需要注意以下几点：一、定期检查熔断器的状态，如发现熔断器烧坏或老化，需要及时更换。

二、不要随意更换熔断器的额定电流和熔断容量，以免影响电路的正常运行和安全性。

三、不要在熔断器上加装保险丝或其他保护装置，以免影响熔断器的正常工作。

四、不要在熔断器上进行任何改动或修理，以免影响熔断器的性能和安全性。

综上所述，配电箱内熔断器的选择标准包括额定电流、熔断容量、熔断器类型和熔断器材质等方面的因素。

熔断器的选择方法通常将由中压熔断器（F）与真空接触器（C）组合而成的回路，简称为F+C组合回路。

F+C组合回路常作为中压系统中、小容量电动机和变压器回路的开断设备。

熔断器参数的选择，取决于熔断器本身的型式和被保护设备的种类。

工程设计中，常常为熔断器额定电流和电缆截面的选择而感到困惑。

本文简要讨论了熔断器和电缆截面的选择方法。

1 F+C组合回路应考虑的主要因素设计时应考虑的主要因素有：①熔断器的额定电压应大于或等于电网电压；②熔断器的额定分断电流应大于或等于安装点的最大短路电流；③应考虑设备特性的容差，以获得良好的保护效果；④如果熔断器通风不良，必须校验其稳态温升，以便保证其温升不超过标准值，必要时，熔断器应降低额定值使用；⑤熔断器、接触器和保护装置的过负荷保护特性三者之间应良好匹配。

2 保护变压器的熔断器2.1 熔断器须满足的要求（1） 能耐受正常负荷和可能引起的过负荷。

（2） 能耐受变压器的励磁涌流。

（3） 能分断变压器二次侧出口的短路电流，并应与低压侧的熔断器或断路器选择性配合。

（4） 若有必要，应能可靠躲过变压器低压侧电动机的成组自起动。

2.2 变压器的励磁电流峰值熔断器0.1 s的熔化电流IF0.1应大于或等于14倍变压器的额定电流ITN，即IF0.1≥14 ITN故令峰值电流为IB=IF0.1/14≥ITN （1）2.3 稳定负荷和过负荷在正常环境(即不超过40 ℃)的环境温度下，熔断器的额定电流不应小于1.3倍变压器额定电流，以避免其装入开关柜后温度升高而引起的降容影响。

一般情况下，熔断器额定电流IFN选择范围在1.3 ITN≤IFN≤1.5 ITN （2）如果变压器按连续过负荷设计，则熔断器的额定电流不应小于1.3倍过负荷电流ITg。

因此，作为一般的准则，熔断器额定电流应选择的范围为1.3 ITg≤IFN≤1.5 ITg （3）2.4 变压器二次侧的故障电流从切除故障的观点来说，故障电流ISC不应小于熔断器的最小熔断电流I3 ISC≥I3而 ISC=ITN/ud%式中，ud%为变压器的阻抗（标幺值）。

熔断器种类与额定参数的选择
对熔断器的选择通常可从熔断器的种类与额定参数两个方面来考虑：(1)种类的选择。

熔断器的种类应依据使用场合、线路的要求以及安装条件来进行选择。

在工厂电气设备中，通常选用半封闭插入式熔断器、有填料螺旋式熔断器；在供配电系统中，通常选用有填料封闭管式熔断器和无填料封闭管式熔断器；而在电力电子电路中，通常可选用快速熔断器作短路爱护。

(2)额定参数的选择。

对熔断器的额定参数进行选择，通常应考虑以下几方面：1)额定电压。

应大于或等于线路的工作电压。

2)额定电流。

也就是支持件额定电流的选择，其额定电流必需大于或等于所装熔体的额定电流。

3)熔体额定电流/RN的选择。

依据熔断器爱护对象的不同，熔体额定电流的选用方法也不一样。

其中：a．电阻性负载。

如电阻炉、照明等，熔体额定电流等于或稍大于电路的工作电流。

b．单台电动机。

当用熔断器对一台电动机进行爱护时，由于电动机受启动电流的冲击，必需要保证不致因电动机的启动电流而熔断。

故这类熔断器额定电流(IRN)可按以下要求选择IRN≥(1.5～2.5)IN式中IN-电动机额定电流，轻载启动或启动时间较短时，可取小一些的系数；如重载启动或启动时间较长时，可取大一些的系数。

c·多台电动机。

当用熔断器爱护多台电动机时，熔断器的额断电流可按以下要求选择IRN≥(1.5～2.5)IMN+∑IN式中IMN-容量最大的电动机额定电流；∑IN-其余电动机额定电流之和；1.5～2.5-系数。

轻载及启动时间短时．可取小系数1.5，启动负载较重及启动
时间长、启动次数又较多的状况时，则取2.5。

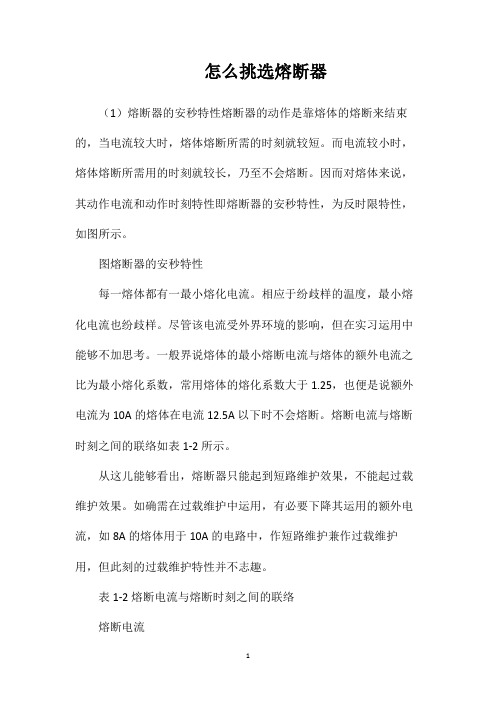

怎么挑选熔断器（1）熔断器的安秒特性熔断器的动作是靠熔体的熔断来结束的，当电流较大时，熔体熔断所需的时刻就较短。

而电流较小时，熔体熔断所需用的时刻就较长，乃至不会熔断。

因而对熔体来说，其动作电流和动作时刻特性即熔断器的安秒特性，为反时限特性，如图所示。

图熔断器的安秒特性每一熔体都有一最小熔化电流。

相应于纷歧样的温度，最小熔化电流也纷歧样。

尽管该电流受外界环境的影响，但在实习运用中能够不加思考。

一般界说熔体的最小熔断电流与熔体的额外电流之比为最小熔化系数，常用熔体的熔化系数大于1.25，也便是说额外电流为10A的熔体在电流12.5A以下时不会熔断。

熔断电流与熔断时刻之间的联络如表1-2所示。

从这儿能够看出，熔断器只能起到短路维护效果，不能起过载维护效果。

如确需在过载维护中运用，有必要下降其运用的额外电流，如8A的熔体用于10A的电路中，作短路维护兼作过载维护用，但此刻的过载维护特性并不志趣。

表1-2熔断电流与熔断时刻之间的联络熔断电流1.25～1.3IN1.6IN2IN2.5IN3IN4IN熔断时刻infin;1h40s8s4.5s2.5s（2）熔断器的挑选首要依据负载的维护特性和短路电流的巨细挑选熔断器的类型。

关于容量小的电动机和照明支线，常选用熔断器作为过载及短路维护，因而期望熔体的熔化系数恰当小些。

一般选用铅锡合金熔体的RQA系列熔断器。

关于较大容量的电动机和照明干线，则应偏重思考短路维护和分断才干。

一般选用具有较高分断才干的RM10和RL1系列的熔断器；当短路电流很大时，宜选用具有限流效果的RT0和RTl2系列的熔断器熔体的额外电流可按以下办法挑选：1）维护无起动进程的平稳负载如照明线路、电阻、电炉等时，熔体额外电流略大于或等于负荷电路中的额外电流。

2）维护单台长时间作业的电机熔体电流可按最大起动电流挑选，也可按下式挑选：IRNge;(1.5～2.5)IN式中IRN--熔体额外电流；IN--电动机额外电流。

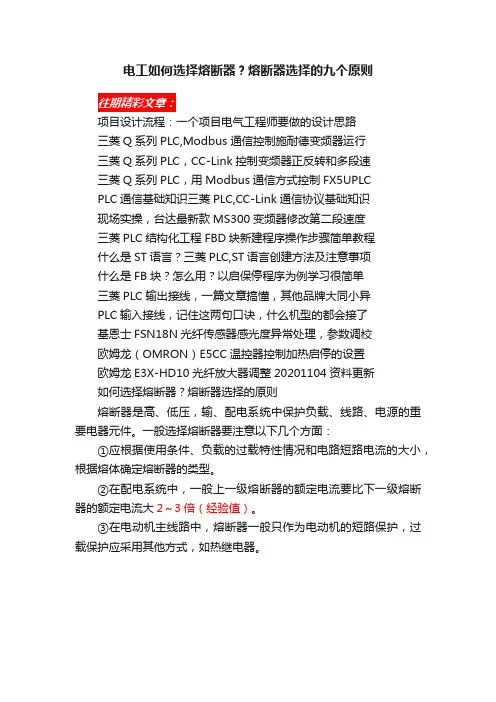

电工如何选择熔断器？熔断器选择的九个原则项目设计流程：一个项目电气工程师要做的设计思路三菱Q系列PLC,Modbus 通信控制施耐德变频器运行三菱Q系列PLC，CC-Link控制变频器正反转和多段速三菱Q系列PLC，用Modbus通信方式控制FX5UPLCPLC通信基础知识三菱PLC,CC-Link通信协议基础知识现场实操，台达最新款MS300变频器修改第二段速度三菱PLC结构化工程FBD块新建程序操作步骤简单教程什么是ST语言？三菱PLC,ST语言创建方法及注意事项什么是FB块？怎么用？以启保停程序为例学习很简单三菱PLC输出接线，一篇文章搞懂，其他品牌大同小异PLC输入接线，记住这两句口诀，什么机型的都会接了基恩士FSN18N光纤传感器感光度异常处理，参数调校欧姆龙（OMRON）E5CC温控器控制加热启停的设置欧姆龙E3X-HD10光纤放大器调整20201104资料更新如何选择熔断器？熔断器选择的原则熔断器是高、低压，输、配电系统中保护负载、线路、电源的重要电器元件。

一般选择熔断器要注意以下几个方面：①应根据使用条件、负载的过载特性情况和电路短路电流的大小，根据熔体确定熔断器的类型。

②在配电系统中，一般上一级熔断器的额定电流要比下一级熔断器的额定电流大2～3倍（经验值）。

③在电动机主线路中，熔断器一般只作为电动机的短路保护，过载保护应采用其他方式，如热继电器。

④对于照明电路和电阻、电热设备等电阻性负载，因为线路的电流相对稳定，熔断器起到过载保护和短路保护的作用，熔体的额定电流（Irn）应等于或稍大于负载的额定电流（Ifn），即Irn=1.1Ifn（经验值）。

⑤电动机的启动电流比运行电流大很多，因此熔断器对电动机只能作短路保护，对于保护单台电动机，考虑到电动机启动时熔体不能熔断，可取Irn≥（1.5～3.5）Ifn（经验值，视启动频率、时间、载荷而定）⑥对于保护多台电动机的熔断器，考虑到在出现尖峰电流时不熔断熔体，熔体的额定电流应等于或大于最大一台电动机的额定电流的1.5～2.5倍加上同时使用的其余电动机的额定电流之和，即Irn≥（1.5～2.5）I fnmax+∑Ifn⑦熔断器的额定电压应等于或大于所在电路的额定电压。

简述熔断器的选用
熔断器是电气设备中常用的一种保护元件，它的作用是在过载、短路和其他过电流现象发生时，能及时切断电路，以保护电路或设备不受损坏。

熔断器的选用是非常重要的，以下是熔断器选用的几点考虑因素：
一、熔断器的额定电压。

首先要确定熔断器所用的额定电压，由于电网的电压是不稳定的，所以要根据电网的电压来选择适当的额定电压的熔断器。

二、熔断器的额定电流。

根据电路的实际电流来选择适当的额定电流的熔断器，一般时用额定电流为2.5~10倍的电流来选择熔断器。

三、熔断器的熔断时间。

由于电网电压的不稳定性，可能会引起短路现象，熔断器的熔断时间要尽量短，以保护设备免受损害。

四、熔断器的结构特性。

要根据不同的使用环境，选择适合的熔断器，比如防尘的、结构特殊的熔断器等。

五、熔断器的操作特性。

要根据熔断器的工作特性，选择适合的熔断器，比如自动熔断器、手动熔断器等。

六、熔断器的供应商和价格。

要比较不同品牌的熔断器，在价格和质量上要做出选择，以保证保护设备的有效性。

总之，正确的选择熔断器是非常重要的，它能有效保护设备不受损害，维护电网的安全和可靠性。

熔断器规范挑选1．熔体额外电流的挑选(1)关于变压器、电炉和照明等负载,熔体的额外电流应略大于或等于负载电流.(2)关于输配电线路,熔体的额外电流应略大于或等于线路的安全电流.(3)在电动机回路顶用作短路维护时,应思考电动机的发动条件,按电动机发动时刻的长短来挑选熔体的额外电流.对发动时刻不长的电动机,可按下式抉择熔体的额外电流IN熔体=Ist/(2.5~3)式中Ist一;一;电动机的发动电流,单位:A对发动时刻较长或发动一再的电动机,按下式抉择熔体的额外电流IN熔体=Ist/(1.6~2)关于多台电动机供电的骨干母线处的熔断器的额外电流可按下式核算:In=(2.0~2.5)Imemax+sum;Ime注:In熔断器的额外电流;Ime电动机的额外电流;Imemax多台电动机容量最大的一台电动机的额外电流;sum;Ime别的电动机的额外电流之和.1.挑选办法挑选熔丝的办法是关于照明等冲击电流很小的负载，熔体的额外电流IRD等于或稍大于电路的实习作业电流I。

IRDge;I或IRD＝(1.1～1.5)I(5-1)关于发动电流较大的负载，如电动机，熔体的额外电流IRD等于或稍大于电路的实习作业电流I的1.5～2.5倍。

IRDge;(1.5～2.5)I(5-2)挑选多台电动机的供电干线总稳妥能够按下式核算；IRD＝(1.5～2.5)IMQ＋Sigma;Ie(n-1)(5-3)式中；IMQ-是设备中最大的一台电动机的额外电流；Ie(n-1)-是设备中除了最大的一台电动机以外的其它悉数电动机的额外电流的总和。

电动机完毕回路的维护,选用aM型熔断器,熔断体的额外电流In 稍大于电动机的额外电流;(4)电容抵偿柜主回路的维护,如选用gG型熔断器,熔断体的额外电流In约等于线路核算电流1.8~2.5倍;如选用aM型熔断器,熔断体的额外电流In约等于线路电流的1~2.5倍.(5)线路上下级间的挑选性维护,上级熔断器与下级熔断器的额外电流In的比等于或大于1.6,就能满意防止发作越级动作而拓展缺点停电计划的需求.(6)维护半导体器材用熔断器,熔断器与半导体器材串联,而熔断器熔体的额外电流用有用值标明,半导体器材的额外电流用正向均匀电流标明,因而,应按下式核算熔体的额外电流:IRNge;1.57IRNasymp;1.6IRN式中IRN标明半导体器材的正向均匀电流.(7)降容运用在20℃环境温度下,咱们引荐熔断体的实习作业电流不该逾越额外电流值.选用熔断体时应思考到环境及作业条件,如关闭程度空气活动联接电缆规范(长度及截面)瞬时峰值等方面的改动;熔断体的电流承载才干实验是在20℃环境温度下进行的,实习运用时受环境温度改动的影响.环境温度越高,熔断体的作业温度就越高,其寿数也就越短.相反,在较低的温度下作业将延伸熔断体的寿数.(8)在配电线路中,通常恳求前一级熔体比后一级熔体的额外电流大2~3倍,以防止发作越级动作而拓展缺点停电计划.2．熔断器的挑选(1)UN熔断器ge;UN线路.(2)IN熔断器ge;IN线路.(3)熔断器的最大分断才干应大于被维护线路上的最大短路电流。

熔断器的选用
1.熔断器类型的选用
根据使用环境、负载性质和短路电流的大小选用适当类型的熔断器。

2.熔断器额定电压和额定电流的选用
熔断器的额定电压必须等于或大于线路的额定电压。

熔断器的额定电流必须等于或大于所装熔体的额定电流。

3.熔体额定电流的选用
（1）对照明和电热等的短路保护，熔体的额定电流应等于或稍大于负载的额定电流。

（2）对一台不经常启动且启动时间不长的电动机的短路保护，应有：
I RN ≥(1.5～2.5)I N
（3)对多台电动机的短路保护，应有：
I RN ≥(1.5～2.5)I Nmax +∑I N
例1－1
某机床电动机的型号为Y112M－4，额定功率为4kW，额定电压为380V，额定电流为8.8A，该电动机正常工作时不需要频繁启动。

若用熔断器为该电动机提供短路保护，试确定熔断器的型号规格。

解：
（1）选择熔断器的类型：用RL1系列螺旋式熔断器。

（2）选择熔体额定电流：
I RN=(1.5～2.5)×8.8≈13.2～22A
查表1－5得熔体额定电流为：
I RN=20A
（3）选择熔断器的额定电流和电压：查表1－5，
可选取RL1－60/20型熔断器，
其额定电流为60A，
额定电压为500V。
