电梯无线监控安装方法

全过程讲解电梯监控无线网桥如何安装？一、电梯视频监控电梯作为楼宇的重要密闭型公共区域和上下出入关键通道，电梯视频监控对整个区域的安防工作具有重要作用，是不可缺少的重要一环。

电梯视频监控可实时掌握电梯轿厢内的情况，保障乘客安全。

电梯监控视频传输可分为有线和无线两种。

有线传输：采用的是专业电梯随行电缆，一般的随行线缆使用时损耗严重，寿命在一到二年之间。

高层电梯线缆对抗拉伸强度和电气参数有较高要求，防止线缆负载自重时拉伸变形导致阻抗不匹配，视频信号信噪比衰减产生干扰。

再次更换新随行线缆施工困难，施工周期长，而且更换随行电缆的成本也较高。

无线传输：无线传输采用点对点的方式，轿厢上安装一个发射点、电梯井端部安装一个接收点，数据可在电梯轿厢运动时自由传输。

无线传输设备安装简单且寿命至少在3年以上，带宽完全满足高清监控视频传输。

随行线缆二、如何部署电梯井监控视频无线传输有两种安装方式。

顶置式和底置式，如下图：顶置式部署适合于监控中心在楼宇顶部，一般情况下都是采用底置式部署方式。

值得注意的是，网桥都是有发射端与接收端。

三、网桥如何组网？轿厢端的网桥需设置为客户端模式，这种模式下网桥就相当于一个网卡。

把网络摄像头的视频数据从电信号转变为无线信号。

组网原理图：电梯井端部的网桥设置为AP模式，这种模式下网桥与NVR直接通过网线连接，将接收到的无线信号直接转变为有线信号传输到NVR。

总结成一句话就是：靠近摄像头端的网桥设置为客户端模式，靠近NVR端的网桥设置为AP模式。

安装到电梯井之前需要事先将网桥配对好。

四、电梯无线监控项目实例上面我们提到了电梯安装无线网桥的方法，那么这篇我们来看下实例。

施工背景：刚接了个电梯安装监控的项目，一栋大厦，共35层8部电梯，之前安装的电梯监控都是放线缆。

客户看周边的几家做安防的都用一种新产品无线网桥代替网线，也就做无线监控。

所以用无线网桥！安装图纸：走廊两边各4部电梯，两边电梯监控安装方法一模一样，最终连接到一个总交换机然后到机房！采购安装：摄像头：8台；摄像机电源8个，电源插排8个；硬盘录像机：1台；4TB硬盘：一个；无线网桥：8对；24口交换机：1台；300米网线一箱！四芯单模光纤400米光纤收发器1对核心交换机1台准备工作：设备都到位，为了做到万无一失。

电梯监控的安装方法随着科技的不断进步，电梯监控系统已经成为现代建筑物的标配。

电梯监控系统的安装能够为建筑物的安全和管理提供有效的保障。

本文将详细介绍电梯监控的安装方法，以帮助读者了解如何在自己的建筑物中安装电梯监控系统。

一、确定监控系统的需求在安装电梯监控系统之前，首先需要确定监控系统的需求。

这包括确定监控范围、监控点位数量、监控画面清晰度等。

根据建筑物的不同情况和安全要求，可以选择单摄像头或多摄像头的监控方案。

二、选择合适的监控设备根据确定的监控需求，选择合适的监控设备非常重要。

监控设备包括摄像头、监控主机、存储设备等。

在选择摄像头时，要考虑其分辨率、视角、防护等级等因素。

监控主机需要具备稳定的性能和可靠的存储能力。

存储设备要能够满足监控数据的长期存储需求。

三、确定监控点位根据电梯的特点和建筑物的布局，确定监控点位非常重要。

监控点位应该能够全面监控电梯的运行状态和乘客的行为。

通常情况下，应该选择在电梯内部和电梯厅等关键位置安装摄像头，以确保监控的全面性和有效性。

四、安装摄像头和布线在确定了监控点位之后，就可以开始进行摄像头的安装和布线工作。

首先，根据监控点位的要求，选择适当的安装位置，并使用固定支架将摄像头安装在墙壁或天花板上。

然后，进行布线工作，将摄像头与监控主机进行连接。

五、安装监控主机和存储设备在摄像头安装完成后，需要安装监控主机和存储设备。

监控主机通常安装在安全的机房或控制室内，与摄像头进行连接并提供监控画面的显示和录制功能。

存储设备可以选择硬盘录像机或网络存储设备，根据实际需求进行选择和安装。

六、配置监控系统安装完成后，需要对监控系统进行配置。

配置包括设置监控画面的分割方式、录像时间、存储空间管理等参数。

此外，还需要进行网络设置，确保监控系统可以正常连接和远程访问。

七、测试和调试安装和配置完成后，需要对监控系统进行测试和调试，确保各个部件正常工作。

测试包括检查摄像头的画面清晰度和视角覆盖范围，检查监控主机的录像和存储功能等。

电梯监控安装方案1. 引言电梯监控是一种用于监测电梯运行情况并确保乘客安全的重要系统。

它可以实时监控电梯的运行状态、故障信息，提供实时报警和记录，以便对电梯进行及时维护和紧急救援。

本文将介绍一种电梯监控的安装方案，包括硬件设备选择、系统部署和功能实现等方面。

2. 硬件设备选择为了实现电梯监控系统，需要选择合适的硬件设备。

以下是几个关键的硬件设备选择要点：2.1. 视频监控设备选择高清晰度、广角视野的摄像头，并具备低照度拍摄能力，以确保即使在低光照条件下也能获得清晰的图像。

此外，摄像头需要具备动态范围调整能力，以适应电梯内外光照差异。

2.2. 声音监控设备选择具备噪声抑制和声音增强功能的麦克风，以确保从电梯内部和外部都能清晰地获取声音信息。

2.3. 数据存储设备选择高可靠性的硬盘或固态硬盘作为数据存储设备，以确保对电梯监控数据的高效保存和可靠性备份。

3. 系统部署电梯监控系统的部署需要考虑以下几个关键方面：3.1. 安装位置选择确定摄像头的安装位置是电梯监控系统部署的首要任务。

建议在每个电梯的顶部安装一个摄像头，以便实时监控电梯内外的情况。

此外，可以在每层楼梯口或电梯走廊安装额外的摄像头，以提供更全面的监控。

3.2. 连接布线摄像头和麦克风需要与监控主机建立连接，因此需要进行布线工作。

建议采用双绞线进行布线，以保证信号传输的稳定性。

3.3. 软件安装安装电梯监控系统的监控主机和相关软件，确保系统能够正常运行并提供实时监控和报警功能。

4. 功能实现电梯监控系统需要实现以下几个核心功能：4.1. 实时监控通过摄像头和麦克风，实时监控电梯内部和外部的情况。

监控主机可以通过网络连接，将监控画面和声音传输到监控中心或监控人员的终端设备。

4.2. 故障报警监控主机通过对电梯运行状态的实时监测，可以自动检测到电梯的故障情况，并及时发出报警。

报警方式可以包括声音报警、短信报警或邮件报警等。

4.3. 数据记录与分析监控主机可以将电梯的监控数据进行记录和存储，并提供可视化的数据分析报告。

电梯监控怎么安装
电梯摄像机安装没有什么特别的难度，主要在以下几点：
1.线材选用合i理，最好选用电梯专用线或者8分信号线，很多人认为之所以
采用这样的线材主要的目的是抗干扰，其实还有一个重要的原因是，线材经
常在运动，很容易断芯阿什么的。

2.安装专用的电梯摄像机经常要开孔，很多人很棘手的事情哦，而且有些高档
的电梯开孔并不好开，材质十分坚硬，而且经常会有好几层材料，孔大小要
掌握好，小了咱们还能扩一下，大了就麻烦了；
3.注意抗干扰。

电梯启动的时候产生的电涌很吓人。

和摄像机没有太大的关系，
只和你的施工水平和线材有关系；
4.安装的时候一定要和电梯工配合，这个还是比较危险的。

不但施工人员危险，
还有可能会危及到别人的。

曾经有个楼在装电梯监控，电梯工将电梯停下来，施工人员在干活，可是不知道为什么，顶层的电梯门开了，有一个哥们看都
没看，直接跨入电梯里面，坠入空洞中；
5.随缆那块处理好，最好和老电梯工多交流一下。

6.记住不要从电梯轿厢的顶部电梯的检修电源处取电，后患无穷阿。

多浪费点
线材吧。

7.还有就是一个谈判的小技巧。

电梯里面的监控很难出效果的，提前一定要和
甲方说清了，不要让甲方有太高的预期，这个小区域的画面感觉肯定没有室
外大面积空地效果来得明快。

希望可以帮到你。

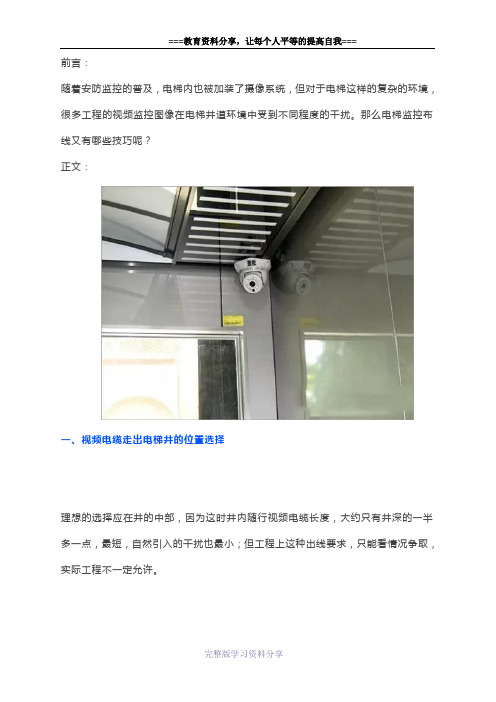

前言：随着安防监控的普及，电梯内也被加装了摄像系统，但对于电梯这样的复杂的环境，很多工程的视频监控图像在电梯井道环境中受到不同程度的干扰。

那么电梯监控布线又有哪些技巧呢？正文：一、视频电缆走出电梯井的位置选择理想的选择应在井的中部，因为这时井内随行视频电缆长度，大约只有井深的一半多一点，最短，自然引入的干扰也最小；但工程上这种出线要求，只能看情况争取，实际工程不一定允许。

过去，在不明白原理的情况下，多数出线位置都是和其他随行电缆一起走，从电缆井的顶部或底部走出。

这种情况下，考虑到只有一半电缆是随行运动的，另一半只是固定延伸连接，不运动，我们把这部分叫着"不动电缆"；这就提供了一种可能，那一半随行运动电缆只能与其他随行电缆一起捆绑走线；而另一半不动电缆可以选择远离随行电缆单独走线的方法，在电梯井内把视频线紧贴井璧垂直走线，并把这部分电缆穿金属管或走金属槽，以屏蔽干扰对这部分电缆的影响，比较有效。

随行运动部分的视频电缆与其他随行电缆捆扎时，设计者应充分了解其他随行电缆的结构和分布情况，捆扎时视频电缆应尽量远离电流大、频率高的电缆，靠近电流小频率低的电缆捆扎；这里，哪怕有1厘米的选择可能也要争取，因为干扰影响大小至少与距离平方成反比。

摄像机金属外壳、NC头的外壳、同轴电缆的外导体等视频信号的"地"，和电梯轿厢、导轨等要绝缘，这在安装摄像机时要特别注意。

摄像机供电应优选集中直流供电方式，其次是选择轿厢照明电，不能用动力电。

供电、控制等监控用电缆，尽量选用带屏蔽的电缆，防止干扰信号向外泄露。

从电梯井出口到控制中心的视频电缆，应走金属管或走金属槽，以屏蔽沿途环境干扰对这部分电缆的影响，并注意这部分屏蔽与电梯井内的屏蔽，应做好电气连接。

二、电梯监控的电缆选择监控在电梯中应用必须考虑其不断上下运动的特殊性，要求布线上有别于固定点监控的穿管（槽）的方式，必须用机械强度较高抗拉拽的传输电缆，一般工程商在布线上都重视了使用高强度电缆的环节，传输电缆的电气特性却没有引起足够重视，致使电梯干扰现象普遍存在。

电梯里面无线网桥的连接与调试方法
线网桥应用在监控系统中，是为了组建无线传输系统，但它怎么与前端以及后端连接，连接好了后又该如何调试。

今天以电梯环境为例，来说下无线网桥的安装连接与调试方法。

一，电梯内无线网桥的连接
1、先在电梯内安装一台网络高清摄像头，摄像头出来的信号，用网线引到轿箱顶部或者底部。

2、在电梯顶部或底部安装一台无线网桥用来发射该信号，在电梯井顶部或底部安装另一台无线网桥作为接收端，用来接收前端发射过来的信号，并保证接收端跟发射端之间无遮挡，PoE电源模块的PoE 口与网桥PoE口相连。

3、将从摄像头引出来的网线连接到发射端网桥，接收端再用网线将此信号引到监控中心网络硬盘录像机上。

二，无线网桥如何调试
1、将电脑的IP地址设为和无线网桥在同一网段；
2、发射端与接收端无线网桥的名称必须相同，SSID号相同的为一组。

3、查看无线网桥的状态，如已连接设备的信号、接收/发送速率等。

在标准的范围内，就是正常的，如不在标准内，找到原因进行调整。

三，无线网桥在电梯中如何避免干扰
像电梯专用的5.8G无线网桥，抗干扰的能力非常强，用在电梯里干扰比2.4G的少得多。

但如果有多部电梯的话，可能存在同频干扰，此时需要将相邻电梯的网桥的信道岔开。

电梯无线网桥监控方案随着科技的不断发展，电梯监控系统已成为现代化建筑中不可或缺的一部分。

传统的电梯监控系统通常会使用有线网络连接，但这种方式存在一些局限性，如安装和维护成本较高、布线困难等。

为了解决这些问题，越来越多的电梯监控系统开始采用无线网络连接。

无线网桥是将有线网络信号转换为无线信号的设备，它可以实现电梯监控系统的无线化连接。

下面将提出一个电梯无线网桥监控方案，具体内容如下：1.设备选择：-无线网桥设备：选择一款性能稳定、信号传输距离较远的无线网桥设备。

可以采用IEEE802.11n无线标准的设备，保证信号传输的稳定性和速度。

-摄像头：选择高清摄像头，提供清晰的图像和视频。

最好选择支持夜视功能的摄像头，以便在光线较暗的情况下也能获取清晰的图像。

-NVR（网络视频记录器）：选择一款性能稳定、存储容量较大的NVR 设备，以确保长时间的录像存储。

2.网络规划：-根据实际情况确定无线网桥设备的数量和布置位置。

一般情况下，每台电梯只需要安装一个无线网桥设备即可。

-根据电梯数量和布置情况，确定一个网络拓扑结构，如星型、环型或网状结构。

-使用有线网络连接无线网桥设备和NVR设备，以确保稳定的信号传输和数据存储。

3.安装与配置：-按照厂商提供的安装手册进行无线网桥设备的安装和配置。

保证设备固定可靠，不会受到外力干扰或人为破坏。

-摄像头的安装位置需要经过仔细考虑，以确保从不同角度都能获取到清晰的图像。

例如，可以在电梯门上方或电梯角落处安装摄像头。

-配置NVR设备，设置录像分辨率、存储规则等参数。

还可以设置报警功能，当有异常事件发生时，NVR设备会自动触发报警并存储相关视频。

4.网络安全：-为了保护电梯无线网桥监控系统的安全，可以采取一些措施。

例如，配置强密码以防止未授权的访问、定期更新设备固件以修复漏洞等。

-可以使用虚拟专用网络（VPN）来加密数据传输，确保数据的机密性和完整性。

-定期进行网络安全评估和漏洞扫描，及时发现并解决安全问题。

电梯监控采用无线网桥，安装调试及注意事项问题一：盲目进场？电梯属于特种设备，有一定危险性，切勿盲目进场。

1 .安装前我们需要到物业了解现场电梯、监控等的布线情况。

2 .先联络电梯维保人员，外部人员必须由电梯维保人员带领才能进场（电梯作业人员按规定是需要持有国家安监总局颁发的特种作业操作证才能上岗的）。

问题二：网桥供电怎么解决？电梯品牌不同，结构也不同，轿厢顶部和底部的配置也不一样。

改造项目的电梯轿顶的电源极有可能被摄像头占着。

那网桥从哪里取电呢？在勘测时留意轿厢顶部是否是排插，如没有排插的话，需另备排插便于取电。

问题三：网桥安装在哪里？选网桥安装点位注意尽量避开遮挡物，尤其是金属物质会影响信号。

电梯轿厢顶部的网桥可安装在最上层的栏杆上；另外一只安装在基坑，有可能基坑会积水，影响网桥信号传输，所以固定在电梯井墙壁上是最理想的方法。

问题四：网桥用什么固定？在电梯井顶部或底部的网桥怎么固定呢？网桥出厂时，大多数厂家配件只含抱箍或者扎带，是没有配支架的，所以千万别忘记买支架呀！抱箍和扎带固定网桥时也要抱的够紧。

问题坑五：网桥怎么设置？市面上大多数网桥配置方法：1 .WEB界面配置先分别进入两个网桥WEB界面设置IP地址，再设置发射端，接收端，最后设置信道。

2 .拨码网桥：网桥上的拨码键，有的代表工作模式码、分组配对码、IP地址码这个要带上说明书研究清楚才能很好的完成配对。

3 .数显网桥：在网桥上可视化地呈现了设置的信息，但它仍然需要先手动在网桥上设置IP地址、信道，再同时长按网桥的拨码按钮使之配对成功。

无线网桥作为重要的无线监控传输设备，它的性能和正确使用关系到整个无线监控系统能否正常运行。

因此，用户应多了解一些无线网桥知识，并选择质量可靠的品牌产品。

一、网桥安装指导1设备连线电梯网桥出厂自带POE电源，电源上的POE□使用网线连接到设备上的POE□即可给设备进行供电，机房端（接收端）POE电源1AN 口（或设备上的1AN1/1AN2口）接入局域网交换机摄像机端（发送端）POE电源1AN口（或设备上的1AN1/1AN2口）可同时接入IPC,电梯网关，广告屏等设备。

前言：随着安防监控的普及，电梯内也被加装了摄像系统，但对于电梯这样的复杂的环境，很多工程的视频监控图像在电梯井道环境中受到不同程度的干扰。

那么电梯监控布线又有哪些技巧呢？正文：一、视频电缆走出电梯井的位置选择理想的选择应在井的中部，因为这时井内随行视频电缆长度，大约只有井深的一半多一点，最短，自然引入的干扰也最小；但工程上这种出线要求，只能看情况争取，实际工程不一定允许。

过去，在不明白原理的情况下，多数出线位置都是和其他随行电缆一起走，从电缆井的顶部或底部走出。

这种情况下，考虑到只有一半电缆是随行运动的，另一半只是固定延伸连接，不运动，我们把这部分叫着"不动电缆"；这就提供了一种可能，那一半随行运动电缆只能与其他随行电缆一起捆绑走线；而另一半不动电缆可以选择远离随行电缆单独走线的方法，在电梯井内把视频线紧贴井璧垂直走线，并把这部分电缆穿金属管或走金属槽，以屏蔽干扰对这部分电缆的影响，比较有效。

随行运动部分的视频电缆与其他随行电缆捆扎时，设计者应充分了解其他随行电缆的结构和分布情况，捆扎时视频电缆应尽量远离电流大、频率高的电缆，靠近电流小频率低的电缆捆扎；这里，哪怕有1厘米的选择可能也要争取，因为干扰影响大小至少与距离平方成反比。

摄像机金属外壳、NC头的外壳、同轴电缆的外导体等视频信号的"地"，和电梯轿厢、导轨等要绝缘，这在安装摄像机时要特别注意。

摄像机供电应优选集中直流供电方式，其次是选择轿厢照明电，不能用动力电。

供电、控制等监控用电缆，尽量选用带屏蔽的电缆，防止干扰信号向外泄露。

从电梯井出口到控制中心的视频电缆，应走金属管或走金属槽，以屏蔽沿途环境干扰对这部分电缆的影响，并注意这部分屏蔽与电梯井内的屏蔽，应做好电气连接。

二、电梯监控的电缆选择监控在电梯中应用必须考虑其不断上下运动的特殊性，要求布线上有别于固定点监控的穿管（槽）的方式，必须用机械强度较高抗拉拽的传输电缆，一般工程商在布线上都重视了使用高强度电缆的环节，传输电缆的电气特性却没有引起足够重视，致使电梯干扰现象普遍存在。

工程名称：某住宅小区电梯安装监控工程工程地点：某住宅小区建设单位：某房地产开发有限公司设计单位：某建筑设计研究院施工单位：某建筑工程有限公司二、编制依据1. 《电梯安装工程施工及验收规范》（GB 50310-2002）2. 《建筑智能化系统工程设计规范》（GB 50311-2007）3. 电梯安装监控设备技术参数4. 工程现场实际情况三、设计概况1. 所选用电梯监控设备的简介（1）摄像头：高清网络摄像头，具有夜视功能、防抖功能等。

（2）录像机：网络硬盘录像机，具有网络存储、远程访问等功能。

（3）网络交换机：千兆网络交换机，保证监控信号传输的稳定性。

2. 电梯监控安装方案（1）在电梯轿厢内安装摄像头，用于实时监控轿厢内乘客情况。

（2）在电梯井道内安装摄像头，用于监控电梯运行状态及外部环境。

（3）在电梯机房内安装摄像头，用于监控电梯设备运行状态。

四、施工准备1. 施工人员：组织专业施工队伍，进行技术交底，确保施工人员熟悉施工图纸、技术规范及操作流程。

2. 施工材料：准备摄像头、录像机、网络交换机、电源线、网线等施工材料。

3. 施工机具：准备工具车、梯子、线缆剥皮机、网络测试仪等施工机具。

五、施工方法1. 摄像头安装（1）在轿厢内、井道内及机房内确定摄像头安装位置。

（2）根据设计要求，进行固定摄像头支架的安装。

（3）连接摄像头与录像机，进行信号测试。

2. 录像机安装（1）在机房内确定录像机安装位置。

（2）根据设计要求，进行固定录像机支架的安装。

（3）连接录像机与网络交换机，进行网络配置。

3. 网络交换机安装（1）在机房内确定网络交换机安装位置。

（2）根据设计要求，进行固定网络交换机支架的安装。

（3）连接网络交换机与录像机、摄像头等设备。

4. 线缆布设（1）根据设计要求，进行电源线、网线等线缆的布设。

（2）确保线缆布设整齐、规范，避免交叉干扰。

六、检验1. 摄像头、录像机、网络交换机等设备的性能检验。

2. 线缆连接的稳定性检验。
