变电站设备故障诊断及运行维护管理

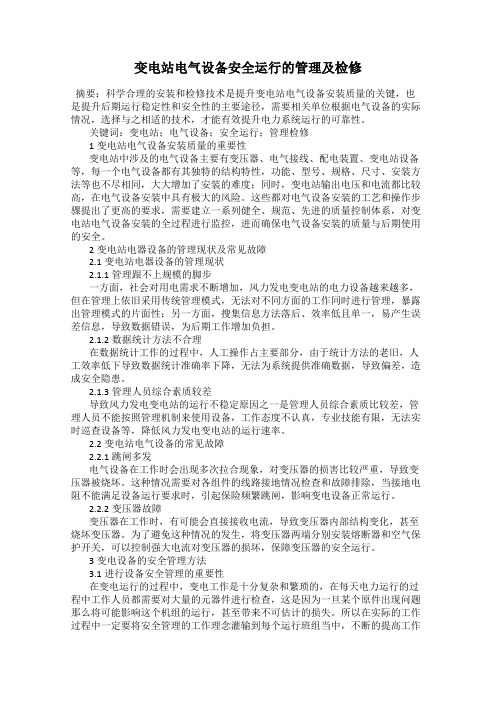

变电站电气设备安全运行的管理及检修摘要：科学合理的安装和检修技术是提升变电站电气设备安装质量的关键，也是提升后期运行稳定性和安全性的主要途径，需要相关单位根据电气设备的实际情况，选择与之相适的技术，才能有效提升电力系统运行的可靠性。

关键词：变电站；电气设备；安全运行；管理检修1变电站电气设备安装质量的重要性变电站中涉及的电气设备主要有变压器、电气接线、配电装置、变电站设备等，每一个电气设备都有其独特的结构特性，功能、型号、规格、尺寸、安装方法等也不尽相同，大大增加了安装的难度；同时，变电站输出电压和电流都比较高，在电气设备安装中具有极大的风险。

这些都对电气设备安装的工艺和操作步骤提出了更高的要求，需要建立一系列健全、规范、先进的质量控制体系，对变电站电气设备安装的全过程进行监控，进而确保电气设备安装的质量与后期使用的安全。

2变电站电器设备的管理现状及常见故障2.1变电站电器设备的管理现状2.1.1管理跟不上规模的脚步一方面，社会对用电需求不断增加，风力发电变电站的电力设备越来越多，但在管理上依旧采用传统管理模式，无法对不同方面的工作同时进行管理，暴露出管理模式的片面性；另一方面，搜集信息方法落后、效率低且单一，易产生误差信息，导致数据错误，为后期工作增加负担。

2.1.2数据统计方法不合理在数据统计工作的过程中，人工操作占主要部分，由于统计方法的老旧，人工效率低下导致数据统计准确率下降，无法为系统提供准确数据，导致偏差，造成安全隐患。

2.1.3管理人员综合素质较差导致风力发电变电站的运行不稳定原因之一是管理人员综合素质比较差，管理人员不能按照管理机制来使用设备，工作态度不认真，专业技能有限，无法实时巡查设备等，降低风力发电变电站的运行速率。

2.2变电站电气设备的常见故障2.2.1跳闸多发电气设备在工作时会出现多次拉合现象，对变压器的损害比较严重，导致变压器被烧坏。

这种情况需要对各组件的线路接地情况检查和故障排除，当接地电阻不能满足设备运行要求时，引起保险频繁跳闸，影响变电设备正常运行。

220kV变电站变电运行故障处理及探讨
220kV变电站是电力系统中的重要组成部分，承担着电压的升降和输电的任务。

在变电运行过程中，由于设备老化、人为因素等原因，可能会出现各种故障。

本文将对220kV 变电站变电运行故障处理进行探讨。

对于220kV变电站的变电运行故障处理，首先需要进行故障诊断。

当变电站发生故障时，可以通过变电站的监测系统来获取故障的信息，比如电流、电压等参数的异常变化，从而判断故障的位置和类型。

在确定故障的位置后，可以进行现场检查和测量，通过对设备的外观、温度、振动等情况的观察和检测，进一步确认故障的原因。

针对不同类型的故障，可以采取不同的处理措施。

对于设备故障，可以进行维修或更换；对于电缆故障，可以进行局部替换或整条线路更换；对于地线故障，可以进行接地处理或修复。

在处理故障过程中，需要注意安全，避免二次事故的发生。

在处理故障的还需要进行故障分析。

通过对故障的原因、机理等进行分析，可以找出故障的根本原因，并提出相应的改进和预防措施。

对于设备老化引起的故障，可以加强设备的维护保养，延长其使用寿命；对于人为因素引起的故障，可以加强人员培训和管理，提高工作的规范化和标准化水平。

还可以通过经验总结和故障案例分析来提高故障处理的效率和准确度。

通过对历史故障案例的分析，可以了解故障的特点和规律，为类似故障的处理提供参考和借鉴。

220kV变电站的变电运行故障处理需要进行故障诊断、现场处理、故障分析以及经验总结等多个环节。

只有通过科学的方法和有效的措施，才能高效地处理变电运行故障，并提高变电站的运行可靠性和安全性。

变电站电气设备运行中常见故障及应对措施摘要：随着我国电力体制改革的不断深入，变电站的数量和规模不断完善，管理系统逐步智能化。

面对当前经济的快速发展，电力系统越来越追求运行的稳定性和安全性，这已成为我国电力系统的主要发展目标。

但变电站电气运行中存在一些常规问题，直接影响变电站的安全运行质量和效率。

关键词：变电站；电气设备；常见故障；措施；电气设备在变电站中的工作运行状况与电力系统的运行质量有直接关系，在一定程度上电气设备能决定电网运行的安全稳定性，为此若需要对电气设备进行良好的维护。

对变电站电气设备的运行及维护措施进行了探讨。

一、变电运行设备常见的故障类型1.过电压现象对变电设备运行的影响。

对于变电运行设备而言，出现过电压现象是十分普遍和常见的。

导致变电运行设备出现过电压现象主要有两种原因：其一，如果变电设备的变压器的高压算延伸出去的高压输电线路在正常的运行过程中，受到雷电的击打，则会瞬时产生极高的电压侵入波。

其二，过电压现象产生的原因不仅仅来自于雷击现象，还来自于电网内部的操作过电压现象。

例如变电运行中的断路器开合渣，在进行断路器的开合闸的时候，会对变电站周边的潮流分布进行一定的改变，进而导致过电压现象的产生。

2.短路故障对于变电运行设备的影响。

变电运行设备另一常见故障类型就是短路故障。

短路故障包含了负载短路、接地故障以及相间短路等。

一旦变电运行设备出现短路故障现象，其会迅速增大变电范围内的电流，甚至部分电流会直接从变压器的线圈流过，并超过了变压器的额定运行电流，加之内部强电动力的影响，使得变压器内部结构出现变形、烧毁等现象；同时，短路现象的发生还可能导致在其他变电运行设备上出现高温点，进而出现无法修复的损伤。

3.跳闸故障对于变电运行设备的影响。

变电运行设备出现跳闸故障主要包含了线路跳闸、开关跳闸（主变低压侧开关跳闸、主变三侧开关跳闸）等。

之所以出现跳闸现象，主要原因在于保护拒动、开关拒动进而引发的越级跳闸、开关误动以及母线线路故障等。

浅析变电站监测、运行与维护管理工作摘要：变电站电气设备在线监测和故障诊断技术，集高电压，测试、计算机和通信于一体的，它是实现变电站状态检修中的支持性技术对策，本文结合实际工作，对变电站电力设备监测、运行与维护管理等项工作进行了探讨。

关键词：变电站监测运行维护管理变电运行的主要任务是电力设备的运行操作和维护管理工作，它的特点是维护的设备多、出现异常和障碍的机率大；人员难于集中管理；人员思想上容易松懈，工作繁琐乏味。

变电事故一旦发生，就会造成经济上的损失，甚至危及人身安全、设备和电网，影响社会的稳定，会给社会带来不安定因素。

所以，提高变电运行管理水平，加强变电运行管理是很有必要的。

1 变电站主电气设备状态监测内容1.1 变压器状态在线监测和故障诊断对变压器绝缘的放电情形进行在线监测是变压器状态在线监测系统的主要作用，以便提出预警，尽早发现潜伏故障，避免严重事故的发生。

1.1.1 变压器状态在线监测的内容包括：油量、油位、油温测量；绕组温度多点测量；铁心温度测量；绕组输入（输出），电压、电流、有功、无功监视；内部局部放电量检测和位置判断；绝缘分解物测定；冷却系统检测。

1.1.2 监测方法常用的有：①含油设备绝缘监测最常用的方法之一是油中气体研究法。

②油/纸的湿度检测法。

过多的含水量引起局部放电、降低绝缘强度，并且会使得高温时产生发泡。

③用于检测变压器绕组有无变形的可行方法叫做频率响成研究法。

④局部放电法，有声学检测，光学检测，化学检测、电气测量等都是常用的局部放电检测方法。

1.2 电容型设备监测和故障诊断电容型电流互感器、电容型电压互感器、耦合电容器及主变压器的电容型套管等都是电容型绝缘设备。

有超出正常范围的监测结果时便会发出预警，这样潜伏的故障可及早发现，避免发生严重事故。

1.3 高压断路器状态监测根据一直以来运行故障统计确定高压断路器状态监测项目，据统计发现占全部故障的70％－80％的是机械故障（包括操动机构及控制回路），其他绝缘故障、灭弧占有较小比例，比例更低的为发热故障。

变电站运维管理制度一、总则为规范变电站运维管理工作，确保变电站设备安全稳定运行，保障电网安全运行，促进电力行业的发展，制定本管理制度。

二、运维管理机构和人员1. 变电站运维管理机构变电站运维管理机构是指依法设立，并具有独立法人资格，有完全民事权利能力和民事行为能力的变电站运维管理单位。

2. 变电站运维管理人员（1）变电站运维管理人员应当具备从事相关工作的专业知识和技能，对变电站设备的特点、性能、原理和操作有充分的了解，并具备一定的管理和组织协调能力。

（2）变电站运维管理人员应当严格执行国家和行业制定的相关标准、规范和安全生产管理规定，严格按照变电站运维管理制度和相关程序执行工作。

三、运维管理要求1. 变电站设备的安全性能和运行合理性应当处于良好状态，确保设备长期运行安全稳定。

2. 变电站运维管理工作应当按照国家和地方标准、规范和安全生产管理规定进行，严格执行变电站运维管理制度和相关程序。

3. 变电站运维管理应当重点关注变电站设备的检修、维护、运行等工作，做好设备的台账管理、保养、检查、巡视等工作。

4. 变电站运维管理应当保证变电站设备的完好率和可用率，确保设备长期稳定运行。

5. 变电站运维管理应当指导、监督和检查变电站设备的维护和保养工作，并及时处理设备运行中出现的故障和隐患。

6. 变电站运维管理应当负责定期组织进行设备巡检、维护和检修，重点关注设备运行中的安全隐患，及时排除设备故障。

7. 变电站运维管理应当制定科学合理的设备维护计划，并按照计划合理组织设备维护工作。

8. 变电站运维管理应当加强各类设备的状态监测和故障诊断，做好设备运行中数据的分析和记录，及时掌握设备运行状况。

9. 变电站运维管理应当做好设备的备品备件管理，确保设备备品备件的充足供应，保障设备维修和更换的需要。

10. 变电站运维管理应当建立健全设备维护保养档案，定期进行设备维护和保养记录的整理和归档。

四、运维管理制度管理1. 变电站运维管理机构应当遵循相关法律、法规和规章，严格执行变电站运维管理制度和相关程序，保证变电站设备的安全稳定运行。

变电站运维岗位职责变电站运维是电力系统中一个重要的职位，他们负责确保变电站的正常运行，并及时处理运行过程中的故障。

以下是变电站运维岗位的职责：1. 设备巡检和维护变电站运维人员需要定期对变电站的设备进行巡检，以确保其正常运行。

他们需要仔细检查变电设备的工作状态和外观，如变压器、断路器、电容器等。

同时，他们需要及时进行设备维护和保养，以延长设备的使用寿命。

2. 故障诊断和排除当变电站设备出现故障时，变电站运维人员需要及时进行故障诊断和排除。

他们需要通过仪器设备对故障设备进行测试，并根据测试结果找出故障原因。

一旦确定了故障原因，他们需要采取适当的措施来解决故障，以保证变电站的正常运行。

3. 运行数据分析和处理变电站运维人员需要负责对变电站的运行数据进行分析和处理。

他们需要定期收集变电站的运行数据，如电压、电流、功率等，并对这些数据进行分析。

通过分析运行数据，他们可以判断变电站的运行状态，并及时采取措施来防止潜在的故障。

4. 应急维修和抢修在突发情况下，如自然灾害、事故等，变电站运维人员需要迅速响应，进行应急维修和抢修工作。

他们需要在短时间内到达现场，对受损的设备进行修复或更换，并恢复变电站的正常运行。

这需要他们具备快速反应和处理问题的能力。

5. 安全管理和风险评估变电站运维人员需要密切关注安全管理和风险评估工作。

他们需要定期检查变电站的安全设施和防护措施，确保其正常运行和有效性。

同时，他们需要对变电站的潜在风险进行评估，并采取相应的措施来降低风险。

6. 工作记录和报告撰写变电站运维人员需要做好工作记录，详细记录巡检、维护、故障处理等工作的情况。

他们还需要定期编写工作报告，向上级汇报变电站的运行情况、故障处理情况和维修工作等。

这有助于持续改进和提升变电站的运维管理水平。

在变电站运维岗位上，人员需要具备电力系统的相关知识和技能，包括电气设备操作、故障诊断、维护保养等。

此外，他们还需要具备团队合作精神和应急响应能力，以应对各种突发情况。

变电站GIS设备的运行维护摘要：随着电力转移和转换技术的飞速发展，中国骨干网电网的输变电压水平不断提高，GIS设备应用越来越广泛。

鉴于电厂生产中电气设备故障造成的诸多问题，有必要处理GIS设备使用中的各种故障。

变电站设备的一个重要组成部分是GIS设备，它作为重要的保温装置，对整个变电站系统的正常运行有重大影响。

关键词：变电站；GIS设备；运行维护在日常运行中，配备GIS装置的变电站对车站操作人员有很高的要求，变电站工作人员必须能够按照“保护人、设备、电网”，自始至终执行各种任务。

在运维过程中，GIS变电站的员工给分析带来了一定的困难，因此提高GIS设备的分析能力，如果内部出现故障，对于快速评估故障点和确保系统的安全运行非常重要。

1. GIS智能变电站的特点和功能目前，随着全球电气系统本身的发展和系统运行的可靠性的要求越来越高，GIS技术正在进步，成为本世纪高压器件发展的主流。

我们了解从GIS生产到安装的整个过程中的源头，并严格检查验收质量。

设备引进后，定期进行检查、维护和预防性试验，发现的问题应尽快组织起来，防止问题扩大，然后加强对维修设备的监控，确保其正常运行。

有必要仅按照适当的程序和要求一起构建这些设备;GIS设备还具有维护方便、维护周期长等优点，GIS设备采用的系统比传统设备更先进，指标和性能优异，使您具有相对较长的使用寿命，不需要太多的维护措施;一个特别完整的室外GIS智能变电站必须满足变电站“环保、资源节约”的设计要求。

智能变电站具有占地面积小、运行噪音低、维护周期长、可靠性高、电磁污染低等优点。

我司办公室自运营以来，出现了许多事故失误，以及GIS维护周期长、维护繁重等特点，对电网的安全稳定运行产生了很大影响。

GIS变电站的投运行可以改善和加强区域220千伏电网结构，提高整个电网的安全性和可靠性，提高城市电网的电力输出、供电可靠性和用电质量，对促进地方经济发展起到重要作用。

2.变电站GIS设备常见的故障2.1GIS设备常见故障从长远来看，所有设备的问题总是问题，GIS设备也不例外，即使GIS设备具有许多优点;GIS设备虽然可以显著降低故障的发生率，但仍存在很多缺陷，例如设备完全封闭，那么如果发生一些故障，GIS是一种高可靠性、维护负荷较低、维护周期长的高压电气设备，其故障率一般只有常规设备的20-40%。
