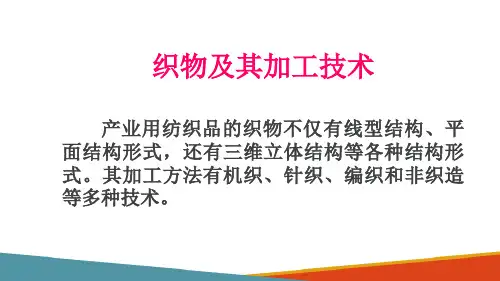

产业用纺织品的形成与类别—产业用纺织品机织加工

4、金属丝的制织
（1）金属丝纤维的种类和准备工序。作为织造用金属材料有钢材，铝、铜、黄铜、镍等。作为特殊用途的材料，白金也有使用。另外，作为增强用，也有用石棉和金属纤维并捻后使用。使用最多的是钢材，其直径大多为8.2mm以下，最细为0.025mm。在准备工序中，首先要实施退火工序。因不需上浆，整经轴可直接作为织轴使用。
平面三向织物的结构如图所示
（1）是基础组织的平面三向织物，（2）是双平纹组织的平面三向织物，（3）是基础方平组织的平面织物。
平面三向织物的织造原理
三向织机示意图
三向织物形成示意图
图中所示为TW2000平面三向织机。经轴八只位于织机的顶部，经纱从经轴向下引出到织物形成区。织成织物后将织物从织物形成区下面引出，卷在织机前面的卷取装置上。送经装置由一个包括垂直支架、横梁和十字撑档的机架所组成。机架上安装了一个大圆型的转盘，上面装着八个经轴1、八只伺服电机及八套送经装置。
3、玻璃纤维的织造。
玻璃纤维织物，作为产业用材料，近年来
，其产量迅速地增加。如在难燃、电绝缘、过滤、以及强化塑料中的增强纤维等。作为织物用的主要是玻璃长丝。由于其捻度低，使得单丝的集束性不好，耐磨性也差，所以在准备时需对长丝实施上浆，上浆一般采用罗拉上浆的方式，是将丝一根根地与罗拉接触、上浆，然后干燥、卷取。在织造时采用有梭织机，综丝和纲筘需采用不锈钢或镀铬的材料，为了缓冲经纱张力，采用摆动式经纱张力装置，采用大直径卷布罗拉，罗拉表面用橡胶包覆，边撑也用橡胶罗拉，为了防止纬缩等，还需采用纬纱张力装置，梭子内侧面贴附兔毛等。
5、特殊织机的制织
1）圆型织机。圆型织机，虽也是有梭织机，但其机构和织物的形态都有一定的特点。圆型织机生产效率高，多用于制织袋状织物。圆型织机虽有各种形式，但其共同的特点为：

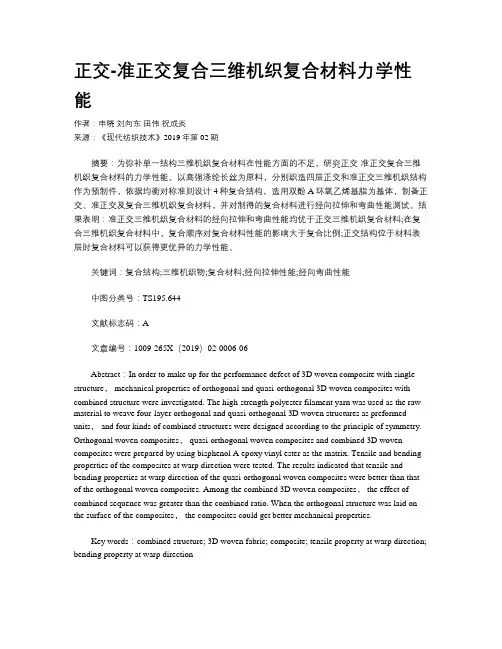

正交-准正交复合三维机织复合材料力学性能

正交-准正交复合三维机织复合材料力学性能作者：申晓刘向东田伟祝成炎来源：《现代纺织技术》2019年第02期摘要：为弥补单一结构三维机织复合材料在性能方面的不足，研究正交-准正交复合三维机织复合材料的力学性能。

以高强涤纶长丝为原料，分别织造四层正交和准正交三维机织结构作为预制件，依据均衡对称准则设计4种复合结构，选用双酚A环氧乙烯基脂为基体，制备正交、准正交及复合三维机织复合材料，并对制得的复合材料进行经向拉伸和弯曲性能测试。

结果表明：准正交三维机织复合材料的经向拉伸和弯曲性能均优于正交三维机织复合材料;在复合三维机织复合材料中，复合顺序对复合材料性能的影响大于复合比例;正交结构位于材料表层时复合材料可以获得更优异的力学性能。

关键词：复合结构;三维机织物;复合材料;经向拉伸性能;经向弯曲性能中图分类号：TS195.644文献标志码：A文章编号：1009-265X（2019）02-0006-06Abstract：In order to make up for the performance defect of 3D woven composite with single structure， mechanical properties of orthogonal and quasi-orthogonal 3D woven composites with combined structure were investigated. The high-strength polyester filament yarn was used as the raw material to weave four-layer orthogonal and quasi-orthogonal 3D woven structures as preformed units， and four kinds of combined structures were designed according to the principle of symmetry. Orthogonal woven composites， quasi-orthogonal woven composites and combined 3D woven composites were prepared by using bisphenol A epoxy vinyl ester as the matrix. Tensile and bending properties of the composites at warp direction were tested. The results indicated that tensile and bending properties at warp direction of the quasi-orthogonal woven composites were better than that of the orthogonal woven composites. Among the combined 3D woven composites， the effect of combined sequence was greater than the combined ratio. When the orthogonal structure was laid on the surface of the composites， the composites could get better mechanical properties.Key words：combined structure; 3D woven fabric; composite; tensile property at warp direction; bending property at warp direction三维机织复合材料是利用机织加工方法将多个系统的纱线连为空间网状结构，然后在一定条件下与基体复合而得到的一种高性能复合材料，具有良好的可设计性并且由于厚度方向上存在增强纤维，其强度、刚度、抗冲击性和抗疲劳性优良[1]。

第三节-三维正交立体织物的结构2011

➢纤维体积百分率
思考题与作业题
➢1、立体机织物分哪几种？它们各自有何特点？
➢2、叙述两种立体机织物的加工方法？ ➢3、什么是三维正交立体织物的纱线体积百
分率？试举例说明如何计算？
①纱线取矩形截面
②单元体成正六面体形状，上下面、左右面、前后面分别与 XOY、XOZ、YOZ面平行
③各纱线成直线状，相互接触处无间隙。
• 矩形边长：a,b；c，d；e，f。
1、单元体中纱线的体积百分率及各向纱线
在单元体中的百分率
Sx，Sy，Sz发分别是三组纱线的截面积；
Ax，Ay，Az分别是单元体垂直于 X，Y，Z 方向的横断面面积。
• 纱线体积百分率与纤维体积百分率不相同，关系是纤维在纱线中的体积百分率，不固定
• 研究最紧密排列的纤维体积百分率 • 设各纤维是相同直径的圆断面形状，
各圆断面紧贴着，即每个圆断面的周围有六个圆相切
• E等于圆面积与外切正六边形面
积的比值
E=
πr 2 2 3r 2
90.7%
• 立体织物纤维体积百分率
K=EC=0.907×0.75=68%
小结
一、立体织物与传统织物的比较 ➢交织纱线的方向数 ➢织物厚度 ➢纱线曲折情况 ➢织物形状复杂程度 ➢纤维状态不同
二、立体三向和多向织物结构
◊ 三向正交（3-D）结构 ◊ 4-D结构（四向结构） ◊ 5-D结构 ◊ 7-D结构 ◊ 11-D结构 ◊ 3-D圆筒体结构
4、三组相同形状直径圆形断面纱线正交立体织物的纱线体积百分率
三组相同直径圆形断面纱线立体织物的纱线体积百分率比正方形断面低，即圆形断面纱线立体织物比正方形断面纱线立体织物具有更多的间隙。

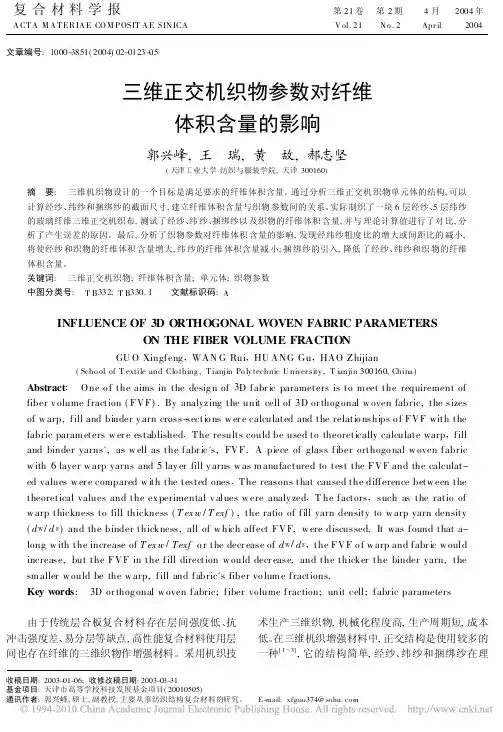

三维正交机织物参数对纤维体积含量的影响

量经纱、纬纱和捆绑纱的重量以及织物的体积, 取玻
璃纤维的密度 d= 2. 54 g/ cm3, 则测试的纤维体积
含量可由式( 16) 计算, 结果如表 2。
纤维体积含量 =
纤维重量 d × 织物体积
( 16)
表 1 单元体结构尺寸( mm)
Table 1 The sizes of unit cell structure ( mm)
图 1 正交织物结构示意图 Fig. 1 Sch emat ic st ructu re of ort hogonal fabric
三维正交结构增强材料的织物参数主要包括经纱、纬纱和捆绑纱的粗度, 经纱、纬纱的密度。单元体是织物中最小的可重复单元, 是分析纤维体积含量的基础。许多文献为了计算复合材料的弹性常量等力学性能, 将单元体中的纱线截面看成椭圆形[ 4～5] 、跑道形[ 6] 、凸透镜形[ 7] 等, 将纱线在单元体内的空间走向用正弦[ 2] 、多项式[ 8] 等曲线表示。虽然这种单元体使计算更精确, 但计算过程复杂, 不利于三维织物的设计与生产。本文中采用图 2 所示的单元体, 纱线截面为矩形, 这种假设有利于建立纤维体积含量与织物参数的简单关系, 从而方便织物的设计与生产。单元体的长度 dW, 宽度 dF 可分别由织物的经纱、纬
层经纱和单层纬纱的密度分别为 20 根/ 10 cm 和
17. 5 根/ 10 cm 。对于一般纱线, E 为 0. 55～0. 75, 这里取 E = 0. 65[ 9～10] , 则这种织物计算的单元体结构
尺寸如表 1 所示, 计算的经纱、纬纱、捆绑纱和织物
总的纤维体积含量以及织物的厚度如表 2 所示。测
Abstract: One o f t he aims in t he desig n of 3D f abr ic paramet ers is t o m eet t he requirement of fiber v olume f ract ion ( F VF ) . By analyzing t he unit cell of 3D or thog onal w oven fabric, t he sizes of w arp, f ill and binder y arn cross-sect io ns w er e calculat ed and t he relat io nships o f F VF wit h t he fabric param et ers w er e est ablished. T he result s could be used t o theoret ically calculat e warp, f ill and binder yarns' , as w ell as t he f abr ic's, FVF . A piece of glass f iber ort hogo nal w oven f abric w ith 6 layer w arp yarns and 5 lay er fill y arns w as m anufact ured to t est t he F VF and the calculat ed values w er e compared w it h t he t est ed ones. T he reasons t hat caused t he diff erence bet w een t he t heoret ical values and t he ex perimental v al ues w ere analy zed. T he f act ors, such as t he rat io of w arp t hickness t o fill thickness ( T ex w / T exf ) , t he ratio of f ill yarn densit y to w arp yarn densit y ( dW/ d F) and the binder t hickness, all of w hich aff ect F VF, w ere discussed. It was f ound t hat along w ith t he increase of T ex w / T exf o r t he decr ease of dW/ dF, t he F VF o f w arp and f abr ic w oul d increase, but t he F VF in t he f ill direct ion w ould decr ease, and t he t hicker t he binder yarn, t he sm aller w ould be the w arp, f ill and f abric' s fiber vo lum e f ract ions. Key words: 3D or thog onal w oven f abric; f iber volume f raction; unit cell ; f abric parameters

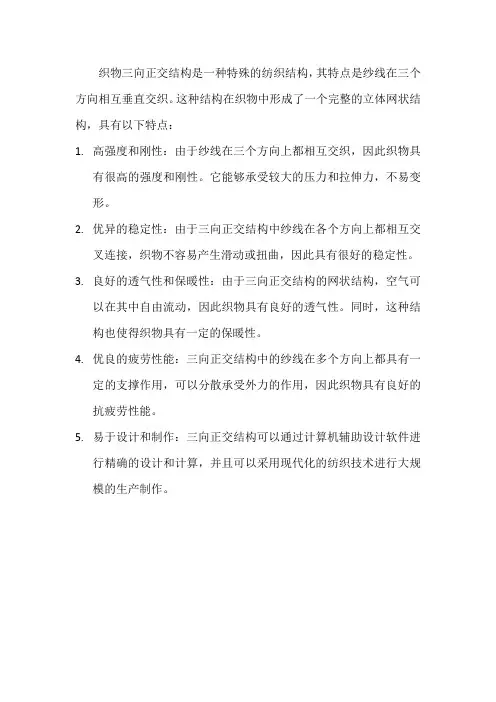

织物三向正交结构特点

织物三向正交结构是一种特殊的纺织结构，其特点是纱线在三个方向相互垂直交织。

这种结构在织物中形成了一个完整的立体网状结构，具有以下特点：
1.高强度和刚性：由于纱线在三个方向上都相互交织，因此织物具
有很高的强度和刚性。

它能够承受较大的压力和拉伸力，不易变形。

2.优异的稳定性：由于三向正交结构中纱线在各个方向上都相互交
叉连接，织物不容易产生滑动或扭曲，因此具有很好的稳定性。

3.良好的透气性和保暖性：由于三向正交结构的网状结构，空气可
以在其中自由流动，因此织物具有良好的透气性。

同时，这种结构也使得织物具有一定的保暖性。

4.优良的疲劳性能：三向正交结构中的纱线在多个方向上都具有一
定的支撑作用，可以分散承受外力的作用，因此织物具有良好的抗疲劳性能。

5.易于设计和制作：三向正交结构可以通过计算机辅助设计软件进
行精确的设计和计算，并且可以采用现代化的纺织技术进行大规模的生产制作。

立体机织物简介

2.3 三向（或多向）交织组织
各层经纱上下移动，与各层纬纱交织;各列经纱横向移动，与固结纱交织，即形成三向交织组织。三向交织组织的经纱运动控制机构复杂，所以目前只能织制移动范围较小的平纹和斜纹。
在设计三向（或多向）交织组织时应注意：改变纱线的交织规律，可得到三向交织斜纹组织等。增加交织纱线的方向数，可得到多向交织结构。在三向交织中，x，y两向纱开口机构极为复杂。

2.1.2 层间正交组织
可以通过变换捆绑纱的浮长，间距，捆绑纱的接结层数来进行组织变换
2.1.3 变化的正交组织
正交组织还可以在上述两种组织的基础上进行变化，如下面两图所示：
2.1.4 正交组织的织造过程
纬纱接结的正交组织的成型过程
动态演示
纬纱接结的正交组织的动态演示
2.2 角连锁组织
立体机织物
制作人：燕春云
1.立体机织物的定义 2.立体机织物的组织介绍 2.1 正交组织 2.2 角连锁组织 2.3 三向（或多向）交织组织

1.定义

立体机织物：立体机织物是由两组或多组纱线交织而成的，根据交织规律不同，可分为正交组织，角连锁组织和三向（或多向）交织组织三种。
2.立体机织物的组织介绍

2.1 正交组织
正交组织的织物包含经纱、纬纱和接结纱（也称捆绑纱）三组相互垂直交织的纱线，织物组织结构简单，纱线在理想状态下呈直线状态，与树脂复合后有优良的承载能力。
理想状态下的正交组织织物

2接结纱的长度和间距的大小来对织物组织进行一定的变换。

在织造过程中，如果经纱（或纬纱）上下移动，与不同层的纬纱（经纱）存在交织，则构成角连锁组织。

三维正交织物的织造方式毕业

三维正交织物的织造方式毕业摘要随着三维纺织增强复合材料愈来愈多地应用到各个领域，使得三维纺织预制件的制造与改良也成为了纺织行业的新一课题。

本文采用不同的织造方式——经向接结、纬向接结、缝合连接来织造三维织物，探讨不同织造方式引起的不同的纱线屈曲、纤维取向、纤维体积分数、织物密度等对三维纺织预制件的力学性能的影响，给今后三维纺织预制件的制造提供一定的参考。

关键词：经向接结；纬向接结；缝合连接；复合材料；强度试验ABSTRACTWith the three-dimensional textile reinforced composites increasingly applied to various fields, making three-dimensional textile manufacturing and improved preform textile industry has become a new topic. In this paper, using different weaving methods-binder warp, weft stitching, weaving three-dimensional fabric sewn connections, explore different yarns woven in different ways due to buckling, fiber orientation, fiber volume fraction, three-dimensional textile fabric density affect the mechanical properties of the preform to the future three-dimensional textile preform manufacture to provide a reference.Keywords: warp binder; zonal stitching; stitched connection; composite materials; strength test目录0 前言 (1)1 三维复合材料概述 (2)1.1 几种常见的三维纺织增强复合材料 (2)1.1.1 三维正交机织物 (2)1.1.2 缝合连接三维纺织复合材料预制件 (3)1.1.3 角连锁三维机织物 (3)1.1.4 三维蜂窝状织物 (4)1.1.5 三维编织复合材料 (4)1.2 三维编织增强复合材料的应用 (5)1.2.1 航空航天领域的应用 (5)1.2.2 船舰领域的应用 (6)1.2.3 土工建筑领域的应用 (6)1.2.4 军事领域的应用 (6)77 2 实验材料及装置设备 (8)2.1 实验原料的选择 (8)2.1.1 几种常用的三维纺织品原料 (8)2.1.2 材料性能及可织造性的分析 (8)2.1.3 本次实验选用的纱线原料 (9)2.2 主要实验设备及用具 (10)2.2.1 实验装置 (10)2.2.2 实验用具 (12)3 实验试样的织造及力学性能测试 (13)3.1 经向接结的三维正交织物的织造 (13)3.1.1 织造前准备 (13)3.1.2 穿综 (13)3.1.3 穿筘 (15)3.1.4 织造 (15)3.2 纬向接结的三维正交织物的织造 (17)3.2.1 穿综穿筘 (17)3.2.2 织造 (17)3.3 平纹布的织造及缝合 (18)3.3.1 平纹布上机图 (18)3.3.2 平纹布的缝合 (18)3.3.3 缝合层数的选择 (19)3.4 三种试样力学性能测试 (20)3.4.1 实验参数 (20)3.4.2 实验过程 (20)3.4.3 实验数据 (21)4 实验结果与讨论 (22)4.1 三维织物强度理论公式 (22)4.2 本次实验结果与理论公式得出结果之比较 (23)5 总结 (25)0 前言在航空航天领域对高性能复合材料新需求的推动下，从20世纪80年代起，三维纺织技术得到了迅速发展。

三维机织物的组织结构与设计

浙江工程学院学报,第18卷,第4期,2001年12月Journal of Zhejiang Institute of Science and T echnology V ol .18,N o .4,Dec 12001文章编号:100924741(2001)0420197204收稿日期:2001-09-07作者简介:汪蔚(1972—　),男,安徽黄山人,硕士研究生,主要从事纺织结构复合材料的研究。

三维机织物的组织结构与设计汪　蔚,祝成炎(浙江工程学院材料与纺织学院,浙江杭州310033) 摘要:介绍了在传统平面织机上生产3D 机织物的方法,主要讨论3D 机织物的组织结构与设计及其上机图的绘制,给出了部分3D 结构机织物的上机图,并结合实验进行了分析。

关键词:三维机织物;纤维增强复合材料;上机图;预制件;组织结构与设计中图分类号:TS105111 文献标识码:A0　前言在各类型的纤维增强复合材料中,3D 机织物增强是一种非常有效的增强形式。

3D 机织物层间有纱线连接,从而显著提高了最终制品厚度方向的机械性能。

同时,这种复合材料的加工更容易实现自动化,有成本低的潜在优势。

目前,3D 机织物复合材料预制件的开发,已越来越引起纺织界和复合材料界人士的重视。

3D 机织物预制件可在专门织机上织造,但一般见于专利[1-3],且造价较高,不利于进一步推广。

已有研究表明,有一部分结构较为简单的3D 机织物预制件可在普通2维织机上生产[4]。

在普通2维织机上生产3D 机织物是一项很古老的技术,近年来由于航空工业的推动,复合材料的发展才使这项技术引起了人们的极大兴趣,有关这方面的报道日益增多,如文献[5,6],但综合论述3D 机织物的组织结构与设计的尚未见报道,笔者就这方面的技术进行了初步探讨。

1　3D 机织物板材预制件的组织结构与设计111　3D 机织物实心板材预制件的结构3D 机织物板材预制件的结构形式有正交结构(其经向截面如图1(a ))、角联锁结构两种。

[三维,研究进展,织物]复合材料用三维机织物成型性的研究进展分析

复合材料用三维机织物成型性的研究进展分析纤维增强复合材料在航天器、飞机、汽车等领域的应用逐渐从次承力结构件发展到主承力结构件，在众多类型的纤维增强结构中，三维机织物是一种常用的纤维增强形式。

三维机织物中特殊的纱线交织结构使得三维机织复合材料具有比强度、比模量高，抗冲击性好，可设计性强等优点。

特别是，三维机织物用作复合材料增强结构时，根据结构件外形几何特征的不同，主要有2种纤维增强体的成型方法:一种是采用立体仿形织造技术的直接异形整体成型;另一种是由板形织物在模具作用下变形成所需要的外形结构。

本文主要探讨了板形织物在模具约束作用下的成型过程，成型过程中板形织物受到复杂的三维应力，织物局部和整体都会发生变形，导致纤维形态、纱线排列、纤维体积含量、树脂注射成型过程中的树脂流动、分布等发生变化，这种变化会影响异型织物的成型稳定性、贴覆性等，其增强复合材料的细观结构均匀性和性能难以得到保证。

板形织物在模具约束下的成型过程具有操作流程简单、织物工艺设计简单等优点，但是对于厚度大、纱线交错结构复杂、成型性差的三维织物来说，织物很难按照模具形状成型，而且成型后织物表面会出现很多褶皱、纱线错位严重等现象，影响织物的力学性能。

作为复合材料增强体的重要评价指标之一，织物成型性是指在一定作用力下织物无褶皱成型某种特定形状的能力。

相关研究报道表明，织物成型性主要与纤维伸长率和纱线之间的滑移能力有关。

近年来，Legrand等对三维机织物在模具约束作用下成型过程中织物形态和纱线形态变化做了很多研究，并从宏观和细观2个角度分别分析织物结构变化，但并没有说明三维机织物异形成型过程中引起织物结构变化的原因。

三维机织物纱线交织结构使得其成型性的评价更为复杂，一般地，在借鉴二维机织物成型性研究方法和研究成果的基础上，采用力学法和几何法分析织物的剪切性能、悬垂性、半球成型性及弯曲成型性来定性或定量地评价三维机织物的成型性。

本文基于三维机织物的细观结构特性，从织物的剪切性能、悬垂性、半球成型性、弯曲成型性4种评价成型性方法的原理和适用范围出发，分析了国内外的研究现状和进展，在寻求研究方法借鉴的同时，提出表征三维机织物成型性方面尚存在的问题，以及需要进一步开展研究工作的建议，为三维机织复合材料的异型结构设计、性能研究、模拟仿真等提供理论参考。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

产业用纺织品机织加工
机织三维正交（立体）织物
职业教育“现代纺织技术”专业国家教学资源库
维正交织物（三维立体织物）
职业教育“现代纺织技术”专业国家教学资源库
（1）三维正交机织物的结构与织物
三维正交机织物生产从原理上讲是使用多经织造法，这种方法早就用于制织双层和多层织物，如管状织物、带类织物和毡类织物。所不同的是上述织物中的纱线均不呈正交状态分布。三维正交机织物系由三个系统的纱线所构成，一个系统的纱线为地经，另一个系统为缝经，还有一个系统为纬纱，这三个系统的纱线呈正交状态配置在织物中，其织物形成示意如图所示。
职业教育“现代纺织技术”专业国家教学资源库
（2）三维正交机织物的织造原理
织造方法：第一步，提升最上层的所有地经，形成一次梭口，引入一根纬纱；然后，梭口保持不变，只是次上层的地经上升，再引入一根纬纱；依次类推，直至所有地经全部上升，仅留缝经在下，此时，引入最后一根纬纱，集中打一次纬（或每引入一纬打一次，或同时开多个梭口同时引入多根纬）。第二步，提升缝经及除最下层地经之外的所有地经，形成一次梭口，引入一根纬纱；然后，梭口保持不变，只是次下层的地经下降，再引入一根纬纱；依次类推，直至所有地经全部下降，仅留缝经在上，此时，引入最后一根纬纱，集中打一次纬纱。至此，完成一个组织循环。重复进行上述步骤，即可使织造连续进行。
职业教育“现代纺织技术”专业国家教学资源库
纬纱的作用是构成水平纬纱层，同时又将水平经纱层—地经隔开。地经的作用是构成水平经纱层，同时又将水平纬纱层隔开。呈曲折状的纱线为缝经，其作用是将水平方向上相互垂直的经纬纱层缝接在一起。三个系统的纱线呈正交状态构成了一个整体，由于这种结构能最大限度地发挥纱线固有的特性，且本身又有很好的整体性，因此，适合制作复合材料的增强材料。
职业教育“现代纺织技术”专业国家教学资源库
从图及上述织造过程可以看出，若将地经层数进行适当调整，缝经组数不止一组，而是两组或更多组，则可制得横截面各异的制品，从而达到直接成型的目的。若将上述三维正交机织物中缝经的运动方式加以改变，使缝经沿与方向成一定角度排列，并与地经和纬纱交织，则可获得角锁结构的三维立体结构。
职业教育“现代纺织技术”专业国家教学资源库
谢谢大家！
