UML建模案例分析

.Register UC001高客户、数据库客户在即时通信系统中注册客户端应用程序主界面已经启动1、客户单击"注册"按钮；2、系统弹出一个注册交互对话框；3、客户输入注册信息；4、客户单击"提交"按钮,发送注册信息到数据库；5、数据库保存注册信息,并自动生成一个数字ID 返回；6、客户端弹出对话框显示注册的ID,提示注册成功7、用例终止。

在单击"提交"按钮前,客户可随时单击"取销"按钮,关闭注册窗口,返回客户端界面提示注册错误,请稍后再试,客户确认,然后返回客户端主界面客户获得一个ID,可用此ID 登录系统开始即时通信Log in UC002高客户、服务器客户登录即时通信系统客户端应用程序主界面已经启动,并且已经有了注册ID1、客户输入ID 和密码；2、客户单击"登录"按钮,发送登录请求到服务器；3、服务器执行"验证用户"用例,将登录请求中的信息发送给数据库；4、数据库将ID 和密码与数据库中的注册记录比对；5、如果用户信息合法,数据库发送合法信息、用户的详细注册资料和用户不在线期间收到的离线消息给服务器,否则进入可选事件流。

6、服务器将客户加入在线用户列表,返回登录成功消息和离线消息给客户,并将在线用户列表发送给所有的在线用户。

7、提示登录成功,更新好友列表的状态信息并显示离线消息8、用例终止将用户不合法消息发送给客户,提示重新登录提示登录失败,请稍后再试,客户确认,然后返回客户端主界面主界面显示用户好友及好友的在线状态Send Message UC003高客户、数据库客户给自己的好友〔在线和离线发送消息客户已成功登录即时通信系统1、客户选择一个好友；2、系统激活主界面消息编辑文本框；3、客户在文本框中输入、编辑消息,然后单击"发送" 按钮；4、如果好友不在线,发送消息给数据库,数据库保存该聊天记录；否则执行可选事件流5、数据库返回聊天记录已保存的通知。

UML建模实验报告02UML建模实验报告021.实验目的本实验的目的是通过实际项目案例，了解和掌握使用UML建模工具进行软件系统建模的过程和方法。

2.实验过程本次实验我们选择了一个简单的在线购物系统作为项目案例。

首先，我们进行了需求分析，确定了系统的功能和特性。

然后，我们进行了领域建模，识别出了系统的核心概念和实体。

接下来，我们进行了用例建模，识别出了系统的用例，并绘制了用例图。

然后，我们进行了行为建模，设计了系统的顺序图和活动图。

最后，我们进行了结构建模，设计了系统的类图和对象图。

3.实验结果通过本次实验，我们成功完成了在线购物系统的建模过程，并获得了以下结果：1)需求分析：我们确定了系统的功能和特性，包括用户登录、浏览商品、添加到购物车、下订单等。

2)领域建模：我们识别了系统的核心概念和实体，包括用户、商品、购物车、订单等，并绘制了类图。

3)用例建模：我们识别了系统的用例，并绘制了用例图，包括登录、浏览商品、添加到购物车、下订单等。

4)行为建模：我们设计了系统的顺序图和活动图，包括用户登录、浏览商品、添加到购物车、下订单等的流程和交互。

5)结构建模：我们设计了系统的类图和对象图，识别了系统的类和对象，包括用户、商品、购物车、订单等。

4.实验总结通过本次实验，我们深入了解和体验了使用UML建模工具进行软件系统建模的过程和方法。

我们发现UML建模工具可以很好地帮助我们理清系统的功能和特性，识别出系统的核心概念和实体，设计系统的用例、顺序图、活动图、类图和对象图。

通过建模过程，我们可以更加清晰地理解系统的需求和设计，并与团队成员进行有效的沟通和协作。

同时，我们也发现UML建模工具的使用需要一定的学习和实践，尤其是对于一些高级建模概念和技术的掌握。

因此，我们认为在今后的实践中，需要进一步学习和应用UML建模工具，以提高我们的建模能力和技术水平。

5.实验改进建议根据本次实验的经验和总结，我们提出以下改进建议：1)在实验前进行必要的学习和准备，了解UML建模工具的基本概念和使用方法，以充分发挥工具的功能和效能。

UML系统需求分析建模实例包括业务建模一、背景某公司为了提高内部管理效率，决定开发一个在线人事管理系统。

该系统主要目标是帮助公司员工和管理人员更好地进行人事管理工作，包括员工信息管理、薪资管理、请假管理等功能。

二、业务建模1. 参与者- 员工：具有查看和修改个人信息的权限。

- 人事部门：负责对员工信息进行管理、薪资管理和请假管理。

- 管理员：拥有所有功能权限。

2. 用例图用例图展示了系统的功能视图，包括主要的参与者和他们的交互。

（图1：用例图）3. 用例描述- 查看个人信息：员工可以查看自己的个人信息，包括个人资料、联系方式和工作历史。

- 修改个人信息：员工可以修改自己的个人信息，如联系方式和地址等。

- 管理员登陆：管理员可以使用管理员账号登陆系统。

- 管理员工信息：管理员可以查看和修改员工信息，包括添加员工、删除员工和修改员工信息等。

- 薪资管理：人事部门可以查看和修改员工薪资信息。

- 请假管理：人事部门可以管理员工的请假信息，包括请假申请和批准等。

4. 状态图状态图描述了系统中的一个对象或参与者的状态变化。

（图2：状态图）5. 类图类图展示了系统中的类以及它们之间的关联。

（图3：类图）三、系统分析1. 需求分析对于查看个人信息的用例，系统应该提供一个界面给员工输入自己的员工号，然后显示员工的个人信息。

对于修改个人信息的用例，系统应该提供一个界面给员工输入员工号和想修改的信息，然后保存修改后的信息。

对于管理员登陆的用例，系统应该提供一个界面给管理员输入管理员账号和密码进行登陆。

对于管理员工信息的用例，系统应该提供一个界面给管理员查看和修改员工信息，包括添加、删除和修改员工信息。

对于薪资管理的用例，系统应该提供一个界面给人事部门查看和修改员工薪资信息。

对于请假管理的用例，系统应该提供一个界面给人事部门管理员工的请假信息，包括请假申请和批准。

2. 非功能性需求- 界面友好：系统应该提供直观、易用的界面来满足用户的需求。

目录一、概述 (1)1.系统背景 (1)2.开发环境 (1)二、需求与功能分析 (1)1.系统功能需求 (1)2.基本功能需要 (2)三、概要设计 (4)1.整个档案管理系统的功能需求 (4)2.用户管理模块 (4)3.系统参数设置模块 (5)4.借阅管理模块 (6)5.案卷管理模块 (6)6.文件管理模块 (7)7.数据管理模块 (8)四、系统的UML基本模型 (8)1.系统的状态图 (8)2.系统的类图 (9)3.系统的组件图 (12)4.系统的配置图 (12)五、总结 (13)一、概述1.系统背景随着各行业各领域信息化水平的不断提高以及对档案信息化认识的不断深入，档案管理工作日益受到重视。

人们对档案管理信息系统定位提出越来越高要求的同时，也面临着许多新的问题。

主要面临着如下新的应用需求和挑战：信息档案化、企业级应用、开放性应用、档案管理工作前移，为现实工作服务、新应用要求和新技术集成、异构数据海量存储等。

档案管理系统通过建立统一的标准，规范整个文件管理，包括规范各业务系统的文件管理；构建完整的档案资源信息共享服务平台，支持档案管理全过程的信息化处理，包括：采集、移交接收、归档、存储管理、借阅利用和编研发布等等，同时逐步将业务管理模式转换为服务化管理模式，以服务模型为业务管理基础，业务流和数据流建立在以服务为模型的系统平台之上。

档案管理系统为企事业单位的档案现代化管理，提供完整的解决方案，档案管理系统既可以自成系统，为用户提供完整的档案管理和网络查询功能，也可以与本单位的OA办公自动化和DPM设计过程管理，或者与MIS信息管理系统相结合，形成更加完善的现代化信息管理网络。

2.开发环境Windows 7 x86 sp1 Ultimate+ Microsoft SQL Server 2008 R2二、需求与功能分析1.系统功能需求档案管理系统是一套功能强大、操作简便、实用的自动化管理软件，包括用户管理、档案数据录入（分为文件录入和案卷录入2部分）、案卷数据查询（分为文件查询和案卷查询2部分）、借阅管理等。

UML业务建模实例分析在我国十年前ATM（自动取款机）还是一个很新鲜的事物，现在在城市的大街小巷随处可见。

我们在日常生活中也经常和ATM打交道。

本章我们将以简化的ATM系统为例将前面几章中学到的用例图、类图、顺序图、状态图、活动图及协作图知识运用到此例中。

参与者"银行储户"和ATM机。

简化后的ATM机仅有取款、存款及其余功能。

其余功能不做详细说明。

图5.1 自动取款机（ATM）系统用例图银行储户在ATM机上完成取款、存款及其他业务。

图5.2所示的银行系统类图和图3.5是类似的，只是将工作人员换成了ATM。

整个银行系统包括了帐户库、银行储户库及ATM系统。

许多单个的帐户组成了帐户库。

帐户具有帐户类型、帐户号、余额三个属性，均为private，其类型分别为char，int，double。

六个操作分别为setType、getType、getAccountNumbe、setAccountNumbe、caculateBalance、getBalance，除caculateBalance为protected其余均为public。

setType设置帐户类型，返回类型为void，参数类型为char，输入帐户类型。

getType获取帐户类型，返回类型为char，无参数。

setAccountNumbe设置帐户号，返回类型为void，参数类型为int，输入帐户号。

getAccountNumbe获取帐户号，返回类型为int，无参数。

caculateBalance计算余额，返回类型为void，参数为double，第一个参数为输入存取款数额，第二个参数为存款余额，既为输入也为输出。

getBalance获取帐户余额，返回类型为double，无参数。

许多银行储户组成了储户库。

ATM系统包含了许多ATM机。

银行储户及ATM机两个类包含哪些属性，哪些操作，它们的可见性及操作的返回类型、参数个数、参数类型从类图上都一目了然。

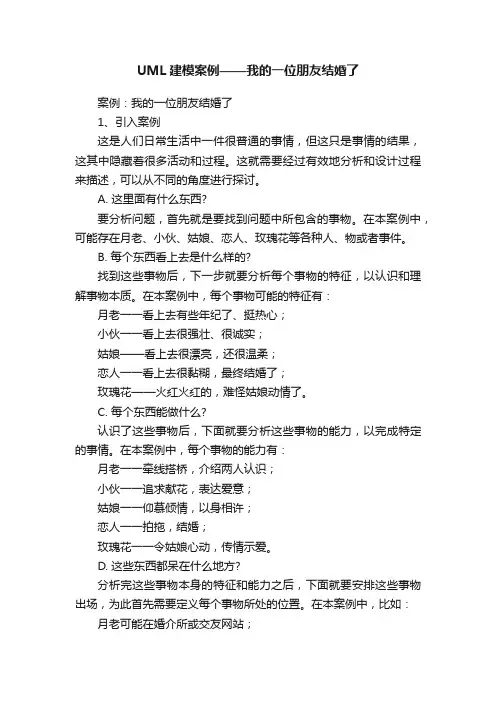

UML建模案例——我的一位朋友结婚了案例：我的一位朋友结婚了1、引入案例这是人们日常生活中一件很普通的事情，但这只是事情的结果，这其中隐藏着很多活动和过程。

这就需要经过有效地分析和设计过程来描述，可以从不同的角度进行探讨。

A. 这里面有什么东西?要分析问题，首先就是要找到问题中所包含的事物。

在本案例中，可能存在月老、小伙、姑娘、恋人、玫瑰花等各种人、物或者事件。

B. 每个东西看上去是什么样的?找到这些事物后，下一步就要分析每个事物的特征，以认识和理解事物本质。

在本案例中，每个事物可能的特征有：月老一一看上去有些年纪了、挺热心；小伙一一看上去很强壮、很诚实；姑娘——看上去很漂亮，还很温柔；恋人一一看上去很黏糊，最终结婚了；玫瑰花——火红火红的，难怪姑娘动情了。

C. 每个东西能做什么?认识了这些事物后，下面就要分析这些事物的能力，以完成特定的事情。

在本案例中，每个事物的能力有：月老一一牵线搭桥，介绍两人认识；小伙一一追求献花，表达爱意；姑娘一一仰慕倾情，以身相许；恋人一一拍拖，结婚；玫瑰花一一令姑娘心动，传情示爱。

D. 这些东西都呆在什么地方?分析完这些事物本身的特征和能力之后，下面就要安排这些事物出场，为此首先需要定义每个事物所处的位置。

在本案例中，比如：月老可能在婚介所或交友网站；小伙可能在软件园工作；姑娘可能在医院工作；恋人可能出现在电影院；玫瑰花可以在花店，也可以在小伙或姑娘手中。

E. 这些东西之间有什么关系?安排好所有事物后，为了能够有效地完成事情，还需要分析它们彼此之间的关系，以便彼此合作。

在本案例中，可能的关系如表1-1所示。

F. 这些东西是怎么完成整个事情的?最后就是我们的重头戏，要利用前面的那些事物以及事物之间的关系，完成整件事情。

完成这个案例的过程如下所示:（1）月老牵线搭桥，介绍小伙和姑娘认识。

（2）姑娘和小伙一见钟情，成为一对恋人。

（3）一对恋人开始拍拖。

（4）小伙用献花表达对姑娘的爱意。

UML系统分析设计案例——电子商务
电子商务是通过互联网进行商业活动的一种模式。

它以网络为平台，
通过电子协议进行交易，将商业活动从传统的线下转移到在线。

在这种模
式中，商家和消费者通过互联网进行交流和交易，实现商品和服务的买卖。

为了更好地理解电子商务的实现，以下是一个电子商务系统的UML系
统分析设计案例，包括用例图、类图和活动图。

用例图：
用例图是描述系统功能和角色之间交互的图表。

在这个电子商务系统中，我们可以确定以下用例：用户注册、用户登录、查看商品、购买商品、添加到购物车、支付订单、管理商品。

类图：
类图描述了系统中的类和类之间的关系。

在这个电子商务系统中，我
们可以确定以下类：用户类、商品类、订单类、购物车类。

用户类：包括用户信息、注册、登录等方法和属性。

商品类：包括商品信息、价格、库存等方法和属性。

订单类：包括订单信息、支付状态、购买的商品等方法和属性。

购物车类：包括购物车信息、添加商品、删除商品等方法和属性。

活动图：
活动图描述了系统中的流程，用于展示系统的处理逻辑。

在这个电子
商务系统中，我们可以确定以下活动：用户注册、用户登录、购买商品。

用户注册活动图：
用户登录活动图：
购买商品活动图：
以上是一个简单的电子商务系统的UML系统分析设计案例。

通过这些图表，我们可以清晰地了解系统的功能和流程，有助于开发人员设计和实现一个高效、易用的电子商务系统。

UML建模案例——酒店预订系统酒店预订系统的UML建模案例如下：一、系统概述酒店预订系统是一个用于帮助客户预订酒店房间的在线系统。

该系统允许客户浏览可用酒店，并选择适合他们需求的房间。

客户还可以选择入住和退房日期，以及其他附加服务和设施。

一旦客户完成预订，酒店管理员将收到通知并确认预订。

该系统还提供了一些管理工具，使管理员能够管理客户预订、酒店信息和房间库存。

二、系统用例图系统用例图描述了酒店预订系统的主要功能和参与者之间的交互。

主要参与者包括客户和酒店管理员。

1.客户客户可以执行以下操作：-酒店：客户可以根据地点、日期、房间类型等条件可用的酒店。

-查看酒店信息：客户可以查看特定酒店的详细信息，包括房间类型、设施、服务等。

-预订房间：客户可以选择适合他们需求的房间，并选择入住和退房日期以及其他附加服务和设施进行预订。

2.酒店管理员酒店管理员可以执行以下操作：-管理房间：管理员可以添加、更新和删除酒店的房间信息，包括房间类型、价格、可用数量等。

-管理预订：管理员可以查看客户的预订情况，并确认、取消或修改预订。

三、系统类图系统类图描述了酒店预订系统中的主要类和它们之间的关系。

1.类主要类包括以下几类：-房间：表示酒店中的房间，包括房间类型、价格和可用数量。

-预订：表示客户的预订，包括预订日期、入住日期和退房日期。

-管理员：表示系统中的管理员，包括管理员的姓名、用户名和密码。

2.关系主要关系包括以下几种：-关联关系：表示类之间的关联，例如客户与预订之间的关联，酒店与房间之间的关联。

-继承关系：表示类之间的继承关系，例如客户和管理员都继承自用户类。

-依赖关系：表示类之间的依赖关系，例如客户依赖于酒店类和房间类。

四、系统顺序图系统顺序图描述了酒店预订系统中的一些典型操作流程。

1.客户预订酒店客户首先可用的酒店，然后查看并选择适合他们需求的房间。

然后，客户提供入住和退房日期，并选择其他附加服务和设施进行预订。

家谱信息管理系统班级：11软件1班成员：曾国强、韦金行、黄美玲目录家谱信息管理系统需求分析 (4)1家谱用例概述 (4)1.0用户信息管理子系统---用例概述 (4)1.1（游客）注册 (4)1.2（管理员、会员）登录 (4)1.3（管理员、会员）修改密码 (4)1.4（管理员、会员）找回密码 (5)1.5（管理员、会员）修改个人信息 (5)1.6（管理员、会员）查看任务 (5)1.7（会员）加入家谱群 (5)1.8（会员）退出家谱群 (5)1.9族人信息管理子系统---用例概述 (5)1.9（管理员、会员）添加信息 (5)1.10（管理员、会员）修改信息 (6)1.11（管理员、会员）删除信息 (6)1.12（管理员、会员）查询信息 (6)1.13（管理员、会员）打印（或生成word文件） (6)1.14（管理员、会员）家谱信息更新 (6)1.15（管理员、会员）上传家谱信息 (6)1.16家谱信息管理子系统---用例概述 (6)1.16（管理员、会员）建立家谱 (6)1.17（管理员）修改家谱 (7)1.18（管理员）删除家谱 (7)1.19（管理员）管理会员 (7)1.19.1添加会员 (7)1.19.2删除会员 (7)1.19.3修改会员信息 (7)1.20（管理员）设置权限 (7)1.21（管理员）分配任务 (8)1.22（管理员）审核家谱信息更新 (8)2用例图 (9)2.1家谱信息管理系统--用例图 (9)2.2家谱信息管理子系统--用户信息管理子系统--用例图 (10)2.3家谱信息管理子系统--家谱信息管理子系统--用例图 (11)2.4家谱信息管理子系统--族人信息管理子系统--用例图 (12)3用例分析 (13)3.0用户信息管理子系统---用例分析 (13)3.1“（游客）注册”用例 (13)3.2“（管理员、会员）登录”用例 (13)3.3“（管理员、会员）修改个人信息”用例 (14)3.4“（管理员、会员）找回密码”用例 (14)3.5“（管理员、会员）修改密码”用例 (15)3.6“（会员）加入家谱群”用例 (16)3.7“（会员）退出家谱群”用例 (16)3.8“（管理员‘会员）查看任务”用例 (17)3.9族人信息管理子系统---用例分析 (17)3.9“（管理员、会员）添加信息”用例 (17)3.10“（管理员、会员）修改信息”用例 (18)3.11“（管理员、会员）删除信息”用例 (18)3.12“（管理员、会员）查询信息”用例 (19)3.13“（管理员、会员）打印（或生成word文件）”用例 (19)3.14“（管理员、会员）家谱信息更新”用例 (20)3.15“（管理员、会员）上传家谱信息”用例 (20)3.16家谱信息管理子系统---用例分析 (21)3.16“（会员）建立家谱”用例 (21)3.17“（管理员）修改家谱”用例 (22)3.18“（管理员）删除家谱”用例 (22)3.19“（管理员）管理会员”用例 (23)3.19.1“（管理员）添加会员”用例 (23)3.19.2“（管理员）删除会员”用例 (24)3.19.3“（管理员）修改会员信息”用例 (24)3.20“（管理员）设置权限”用例 (25)3.21“（管理员）分配任务”用例 (26)3.22“（管理员）审核家谱信息更新”用例 (26)4 家谱活动图描述用例 (28)4.0用户信息管理子系统---活动图 (28)4.1用户信息管理子系统-注册-活动图 (28)4.3用户信息管理子系统-修改个人信息-活动图 (30)4.4用户信息管理子系统-找回密码-活动图 (31)4.5用户信息管理子系统-修改密码-活动图 (32)4.6用户信息管理子系统-加入家谱群-活动图 (33)4.7用户信息管理子系统-退出家谱群-活动图 (34)4.8用户信息管理子系统-查看任务-活动图 (35)4.9族人信息管理子系统---活动图 (36)4.9族人信息管理子系统-添加信息-活动图 (36)4.10族人信息管理子系统-修改信息-活动图 (37)4.11族人信息管理子系统-删除信息-活动图 (38)4.12族人信息管理子系统-查询信息-活动图 (39)4.13族人信息管理子系统-打印或生成word文件-活动图 (40)4.14族人信息管理子系统-家谱信息更新-活动图 (41)4.15族人信息管理子系统-上传家谱信息-活动图 (42)4.16家谱信息管理子系统---活动图 (43)4.16家谱信息管理子系统--建立家谱--活动图 (43)4.17家谱信息管理子系统--修改家谱--活动图 (44)4.18家谱信息管理子系统--删除家谱--活动图 (45)4.19家谱信息管理子系统--管理会员--活动图 (46)4.19家谱信息管理子系统--添加会员--活动图 (46)4.19.2家谱信息管理子系统--删除会员--活动图 (47)4.19.3家谱信息管理子系统--修改会员信息--活动图 (48)4.20家谱信息管理子系统--设置权限--活动图 (49)4.21家谱信息管理子系统--分配任务--活动图 (50)4.22家谱信息管理子系统--审核家谱信息更新--活动图 (51)5家谱管理系统类图 (52)家谱信息管理系统需求分析本系统提供给管理员、会员，“家谱信息管理系统”的主要提供“用户信息管理”、“族人信息管理”和“家谱文件管理”。

案例分析——采用UML对学生宿舍管理系统建模1.案例分析目标本案例采用UML语言对进销存系统进行分析和设计，通过本案例的讲解，目的是使学生了解面向对象的基本思想方法，学会使用UML语言对面向对象开发的软件系统进行可视化描述、分析与设计。

2. UML建模基础知识一般而言，我们可以从以下几种常用的视角来描述一个系统：　系统的使用实例：从系统外部的操作者的角度描述系统的功能。

　系统的逻辑结构：描述系统内部的静态结构和动态行为，即从内部描述如何设计实现系统功能。

　系统的构成：描述系统由哪些程序组件所组成。

　系统的并发性：描述系统的并发性，强调并发系统中存在的各种通信和同步问题。

　系统的配置：描述系统的软件和各种硬件设备之间的配置关系。

根据这种思想，UML采用9种视图描述系统的结构和行为，如下图所示：图1 UML视图3. 案例简介——学生宿舍管理系统需求调查随着近几年高校招生人数的不断扩大，学生的宿舍管理工作也越来越繁重和琐碎。

比如：一年一度的新生住宿安排；每个月进行一次的收费、统计及打印报表(包括：水费、电费、热水费)；各种查询问题等等。

原来有的是靠手工完成，有的简单报表是靠Word或Excel完成。

现在仅靠传统的办法已不能适应这个时代的要求，本作业主要任务是采用UML对学生宿舍管理系统进行面向对象建模。

通过对系统的分析，我可以找到这样一些参与者：一般的查询者、住宿的学生用户、时钟、财务管理人员、系统管理员、学生工作人员、宿舍管理人员、物业管理人员和人事经理等。

通过分析参与者的活动，可以初步确定这样一些用例：(1 )查询信息，（2学生管理，（3）宿舍分配，（4）住宿管理，(5 )基础数据管理，（6）财务管理，(7 )决策支持。

4． UML建模根据前面的需求分析，分别建立系统的用例图、包图、类图、顺序图、协作图、活动图。

4.1整体宿舍管理系统用例的组织——用例包图图2：学生宿舍管理系统的包图4.2 子系统的用例图画出图2中的“学生宿舍管理子系统”的用例图：时钟图3：学生宿舍管理子系统的用例图然后划出图3中，“学生信息管理“子用例的用例图。

UML中的状态图实践案例UML（Unified Modeling Language）是一种通用的建模语言，广泛应用于软件开发过程中的需求分析和设计阶段。

其中，状态图是一种重要的建模工具，用于描述对象在不同状态之间的转换和行为。

在本文中，我们将通过一个实践案例来探讨UML中状态图的应用。

案例背景：假设我们正在开发一个在线购物系统，该系统允许用户浏览商品、添加商品到购物车并进行结算。

为了更好地理解系统的行为和状态转换，我们将使用UML状态图来建模该系统。

状态图的基本元素：在开始建模之前，我们首先需要了解状态图的基本元素。

一个状态图通常包含以下几个要素：1. 状态（State）：表示对象所处的状态，可以是一个具体的状态，如“未登录”、“已登录”等，也可以是一个抽象的状态，如“购物中”、“结算中”等。

2. 转换（Transition）：表示状态之间的转换，即对象从一个状态转换到另一个状态的过程。

转换可以由外部事件触发，也可以由对象自身的行为触发。

3. 事件（Event）：触发状态转换的外部事件，例如用户点击“登录”按钮、添加商品到购物车等。

4. 动作（Action）：在状态转换过程中执行的操作，例如登录验证、添加商品到购物车等。

案例建模：在我们的购物系统中，可以定义以下几个状态：未登录、已登录、购物中、结算中、已完成。

接下来，我们将根据系统的功能和行为来建立状态图。

首先，我们定义一个初始状态为“未登录”。

在该状态下，用户可以进行登录操作，触发“登录”事件。

一旦用户成功登录，系统将执行登录验证操作，并将状态转换为“已登录”。

在“已登录”状态下，用户可以进行浏览商品、添加商品到购物车等操作。

这些操作将触发相应的事件，并执行相应的动作。

例如，当用户点击“添加到购物车”按钮时，系统将执行添加商品到购物车的操作，并将状态转换为“购物中”。

在“购物中”状态下，用户可以继续浏览商品、添加或删除购物车中的商品。

当用户点击“结算”按钮时，系统将执行结算操作，并将状态转换为“结算中”。
