道路桥梁工程试验检测技术探析道路桥梁工程试验检测技术是评估桥梁结构安全性和质量的重要手段，它能够发现和预测结构内部的缺陷和损伤，为桥梁设计和维修提供可靠的数据支持。
本文主要对道路桥梁工程试验检测技术进行探析，包括常用的试验方法、仪器设备以及检测数据分析方法。
一、常用试验方法1. 非破坏检测方法非破坏检测方法是指在不破坏结构的情况下进行检测的方法，常用的非破坏检测方法包括超声波检测、雷达检测以及红外热像仪检测。
超声波检测通过测量超声波在材料中传播的速度和衰减来评估结构的质量和损伤；雷达检测利用电磁波在材料内部的传播特点，探测结构的空腔、裂缝等缺陷；红外热像仪检测则通过测量结构表面的温度分布来判断结构的异常情况。
2. 破坏试验方法破坏试验方法是指在对结构进行破坏的情况下进行检测的方法，常用的破坏试验方法包括静力试验、动力试验和模态试验。
静力试验通过施加静载荷来测定结构的强度和刚度；动力试验则利用振动试验装置对结构进行激励，测量结构的自然频率和阻尼比；模态试验通过进一步分析振动测试数据，推断结构的振动参数和模态形态。
二、试验仪器设备1. 超声波检测仪超声波检测仪是进行超声波检测的主要设备，它通过发射超声波脉冲并接收反射信号，从而得到材料内部的信息。
超声波检测仪通常包括发射器、接收器、显示屏和数据处理系统等部分。
2. 雷达探测仪雷达探测仪是进行雷达检测的主要设备，它利用电磁波在材料内部的传播特性进行探测。
雷达探测仪通常包括天线、发射器、接收器和处理系统等部分。
3. 红外热像仪红外热像仪是进行红外热像仪检测的主要设备，它通过测量结构表面的温度分布来判断结构的异常情况。
红外热像仪通常包括红外探测器、光学系统和图像处理系统等部分。
三、数据分析方法1. 数据处理和分析试验检测过程中得到的原始数据需要进行处理和分析，通常包括数据的滤波、去噪、对齐和校正等操作。
然后，可以利用信号处理方法对得到的数据进行频谱分析、时频分析以及相关性分析，从而提取有用的结构参数。
第1篇一、实验目的本次实验旨在通过现场检测和室内分析，对某座桥梁的结构健康状况进行评估，了解其承载能力和安全性。
实验内容包括外观检查、无损检测、静载试验和动载试验，以全面掌握桥梁的力学性能和使用状况。
二、实验对象及环境实验对象：某市某桥梁，全长120米，宽20米，单跨结构，主梁为预应力混凝土箱梁。
实验环境：晴朗，风力适中，温度15-25摄氏度。
三、实验方法1. 外观检查- 对桥梁整体外观进行检查，包括桥面、桥墩、桥台、伸缩缝等部位。
- 观察并记录裂缝、剥落、变形、腐蚀等病害。
2. 无损检测- 使用超声波检测技术对桥梁混凝土构件进行无损检测，评估其内部质量。
- 使用红外热像仪检测桥梁结构温度场，分析其热应力分布。
3. 静载试验- 在桥梁指定位置进行静载试验，加载重量根据桥梁设计荷载确定。
- 测量并记录桥梁在加载过程中的变形、内力、位移等参数。
4. 动载试验- 使用激振器对桥梁进行动载试验，测量其自振频率、阻尼比等动态参数。
- 分析桥梁的动力特性，评估其抗振能力。
四、实验结果与分析1. 外观检查- 桥面、桥墩、桥台等部位存在少量裂缝，但未发现严重病害。
- 伸缩缝工作正常，无异常现象。
2. 无损检测- 超声波检测结果显示，桥梁混凝土构件内部质量良好，无较大缺陷。
- 红外热像仪检测结果显示，桥梁结构温度场分布均匀，热应力较小。
3. 静载试验- 静载试验过程中，桥梁变形和内力均在设计允许范围内。
- 桥梁整体结构稳定，无异常现象。
4. 动载试验- 动载试验结果显示，桥梁自振频率和阻尼比均在设计允许范围内。
- 桥梁抗振能力良好，可满足正常使用需求。
五、结论根据本次实验结果，该桥梁结构健康状况良好，承载能力和安全性满足设计要求。
但仍需注意以下几点：1. 定期对桥梁进行外观检查，及时发现并处理裂缝、剥落等病害。
2. 加强桥梁养护工作，确保桥梁结构长期稳定。
3. 关注桥梁动力特性，防止桥梁发生共振现象。
六、实验总结本次桥梁结构检测实验采用多种检测方法，全面评估了桥梁的结构健康状况。
基于静载试验的桥梁结构检测评估摘要: 桥梁结构静载试验是评定桥梁运营荷载等级和实际使用情况的重要方式。
介绍了桥梁结构静载试验的内容、试验方法及试验原理。
通过该桥的静载试验研究, 检测桥梁结构的实际承载能力、结构刚度是否满足设计要求, 了解结构的实际工作状况, 为大桥目前现状做出科学客观的评价, 也为桥梁的加固维修工作提供可靠的依据。
从而判断桥梁整体结构的刚度，承载能力及动力特性，为同类桥梁设计及试验积累技术资料。
关键词:桥梁检测；静载试验；检测评价1 工程概况某大桥位于该市区北郊, 于1989 年3 月15 日竣工通车, 全桥长241.20 米, 桥面总宽10.40 米, 车道宽: 7.20 米。
上部结构为T型梁, 全桥共9 孔, 最大跨径为21.20 米, 设计荷载为: 汽- 15。
2 静载试验目的桥梁结构静载试验是对桥梁结构工作状态进行直接测试的一种鉴定手段。
桥梁静载试验是测量桥梁在各种静力荷载工况下的各个控制截面的应力应变及结构的变形, 从而确定结构的实际工作性能与设计期望值是否相符, 它是检验结构强度、刚度以及其他性能最直接、最有效的方法, 且直观可信, 得到技术人员的普遍认可。
本文阐述了某大桥静载试验的目的、加载原则、加载方案设计、测点布置及测试结果。
通过该桥的静载试验研究, 检测桥梁结构的实际承载能力、结构刚度是否满足设计要求, 了解结构的实际工作状况。
通过现场加载试验及对试验观测数据和工作状态做出总体评价, 为大桥目前现状做出科学客观的评价, 也为桥梁的加固维修工作提供可靠的依据。
3 静载试验研究3.1 静载试验的基本原则为了通过静载试验在具备的实际可行的条件下达到既定的目的, 荷载试验遵循如下原则:3.1.1 采用各控制截面的内力、各控制点变形等效的原则,计算各试验工况下的实际加载车量的数量和布载位置;3.1.2 采用的加载效率系数η 不宜过小, 否则不能反映出桥梁在设计荷载下的工作性能, 同时也不宜过大, 以防结构的局部损坏。
公路桥梁试验检测项目随着交通运输的发展，公路桥梁在我们的日常生活中起着非常重要的作用。
为了确保公路桥梁的安全运行和使用寿命，进行试验检测是必不可少的工作。
本文将介绍一些常见的公路桥梁试验检测项目。
一、荷载试验：荷载试验是公路桥梁试验检测中最常见的项目之一。
通过在桥梁上加载一定的荷载，来评估桥梁结构的承载能力和变形情况。
荷载试验可以分为静载试验和动载试验两种。
静载试验主要是通过在桥梁上放置静态荷载，测量和记录桥梁的变形和应力变化。
动载试验则是通过在桥梁上加放动态荷载，模拟实际使用条件下的荷载情况，评估桥梁的动态响应和疲劳性能。
二、振动试验：振动试验主要用于评估桥梁的动态特性和结构稳定性。
在振动试验中，通过在桥梁上施加一定频率和振幅的振动力，来观察和记录桥梁的振动响应。
振动试验可以帮助我们了解桥梁的固有频率、振型和振幅等参数，从而评估桥梁的结构稳定性和抗振能力。
三、静力试验：静力试验主要用于评估桥梁结构的刚度和稳定性。
在静力试验中，通过施加一定的水平或垂直力，来测量和记录桥梁的变形和应力分布。
静力试验可以帮助我们了解桥梁结构的刚度、变形特性和承载能力，从而评估桥梁的结构安全性和稳定性。
四、腐蚀试验：腐蚀试验主要用于评估桥梁结构的耐久性和抗腐蚀能力。
在腐蚀试验中，通过模拟桥梁受到的各种腐蚀环境，如盐雾、酸雨等，来观察和记录桥梁材料的腐蚀情况。
腐蚀试验可以帮助我们了解桥梁材料的腐蚀速率和腐蚀形式，从而评估桥梁的耐久性和抗腐蚀能力。
五、温度试验：温度试验主要用于评估桥梁结构的温度变形和热应力。
在温度试验中，通过在桥梁上施加一定的温度变化，来观察和记录桥梁的热胀冷缩变形和应力分布。
温度试验可以帮助我们了解桥梁结构在温度变化下的变形情况和热应力，从而评估桥梁的热稳定性和耐久性。
六、外检：外检是指对桥梁结构进行目视检查和测量，以评估桥梁的结构完整性和安全性。
外检主要包括对桥面、桥墩、桥梁支座等部位的检查和测量，以发现和记录桥梁的病害、损伤和变形。
桥梁检测项目及检测方法
首先，桥梁检测项目主要包括结构安全评估、材料性能测试、
结构健康监测等内容。
结构安全评估是对桥梁整体结构进行力学和
材料性能分析，以评估桥梁的承载能力和安全性。
材料性能测试则
是对桥梁使用的材料进行力学性能、耐久性能等方面的测试，以保
证桥梁材料的质量。
而结构健康监测则是通过传感器等设备对桥梁
进行实时监测，以及时发现结构缺陷和隐患，保障桥梁的安全运行。
其次，桥梁检测方法主要包括非破坏检测和破坏性检测两种。
非破坏检测是指通过声波、超声波、电磁波等技术手段对桥梁进行
检测，以获取桥梁结构的内部信息，而不破坏桥梁本身。
这种方法
具有无损伤、快速、准确等特点，适用于对桥梁进行定期检测和监测。
而破坏性检测则是通过取样、试验等手段对桥梁进行检测，以
获取桥梁结构的材料性能、力学性能等信息。
这种方法虽然会对桥
梁造成一定的破坏，但可以获取更为准确的数据，适用于对桥梁进
行全面评估和检测。
总的来说，桥梁检测项目及检测方法是保障桥梁安全的重要手段，通过对桥梁结构、材料等方面进行全面评估和检测，可以及时
发现桥梁存在的问题和隐患，保障桥梁的安全运行。
因此，对于桥
梁管理部门和相关工程技术人员来说，需要重视桥梁检测工作，制定科学合理的检测方案，确保桥梁的安全可靠。

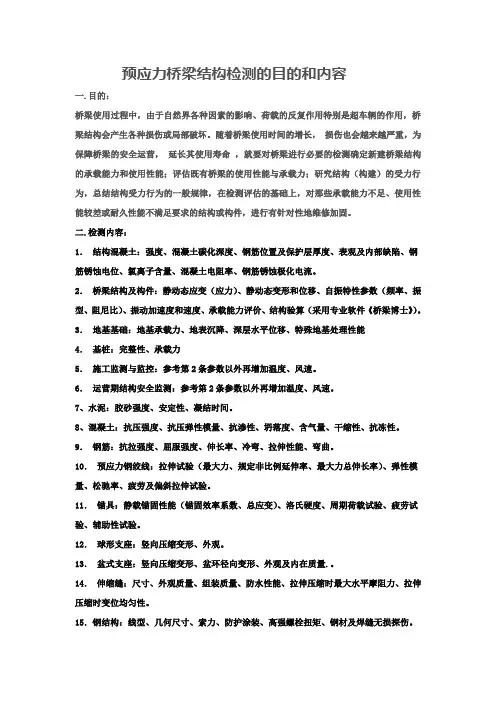

预应力桥梁结构检测的目的和内容一.目的：桥梁使用过程中，由于自然界各种因素的影响、荷载的反复作用特别是超车辆的作用，桥梁结构会产生各种损伤或局部破坏。
随着桥梁使用时间的增长，损伤也会越来越严重，为保障桥梁的安全运营，延长其使用寿命，就要对桥梁进行必要的检测确定新建桥梁结构的承载能力和使用性能；评估既有桥梁的使用性能与承载力；研究结构（构建）的受力行为，总结结构受力行为的一般规律，在检测评估的基础上，对那些承载能力不足、使用性能较差或耐久性能不满足要求的结构或构件，进行有针对性地维修加固。
二.检测内容：1．结构混凝土：强度、混凝土碳化深度、钢筋位置及保护层厚度、表观及内部缺陷、钢筋锈蚀电位、氯离子含量、混凝土电阻率、钢筋锈蚀极化电流。
2．桥梁结构及构件：静动态应变（应力）、静动态变形和位移、自振特性参数（频率、振型、阻尼比）、振动加速度和速度、承载能力评价、结构验算（采用专业软件《桥梁博士》）。
3．地基基础：地基承载力、地表沉降、深层水平位移、特殊地基处理性能4．基桩：完整性、承载力5．施工监测与监控：参考第2条参数以外再增加温度、风速。
6．运营期结构安全监测：参考第2条参数以外再增加温度、风速。
7、水泥：胶砂强度、安定性、凝结时间。
8、混凝土：抗压强度、抗压弹性模量、抗渗性、坍落度、含气量、干缩性、抗冻性。
9．钢筋：抗拉强度、屈服强度、伸长率、冷弯、拉伸性能、弯曲。
10．预应力钢绞线：拉伸试验（最大力、规定非比例延伸率、最大力总伸长率）、弹性模量、松驰率、疲劳及偏斜拉伸试验。
11．锚具：静载锚固性能（锚固效率系数、总应变）、洛氏硬度、周期荷载试验、疲劳试验、辅助性试验。
12．球形支座：竖向压缩变形、外观。
13．盆式支座：竖向压缩变形、盆环径向变形、外观及内在质量.。
14．伸缩缝：尺寸、外观质量、组装质量、防水性能、拉伸压缩时最大水平摩阻力、拉伸压缩时变位均匀性。
15．钢结构：线型、几何尺寸、索力、防护涂装、高强螺栓扭矩、钢材及焊缝无损探伤。
桥梁检测的内容及检测方法桥梁检测是指对桥梁结构进行定期检查和评估，以确保桥梁的安全和稳定性。
桥梁检测的内容主要包括结构、材料、荷载和环境等方面的检测。
检测方法方面，通常包括目视检查、非损检测、试验和计算等多种手段。
下面将就桥梁检测的内容和方法进行详细介绍。
1.结构检测：即检查桥梁发生损伤或存在缺陷的部位，包括桥面板、梁、柱、墩等主体结构的检测。
通过对各个部位的病害、裂缝、腐蚀等进行检查，评估结构的完整性和稳定性。
2.材料检测：对桥梁所使用的材料进行检测和评估，主要包括钢筋、混凝土和桥面材料等。
通过检测材料的质量、强度、耐久性等参数，评估材料是否满足设计要求，并对存在的问题进行修复或更换。
3.荷载检测：对桥梁所受到的荷载进行检测和评估，包括静力荷载、动力荷载和温度荷载等。
通过测量和监测荷载的强度、分布和变化等参数，评估桥梁对荷载的承载能力和变形情况。
4.环境检测：对桥梁所处环境的影响进行检测和评估，包括气候、地质和水文等方面。
通过对环境因素的监测，评估其对桥梁结构和材料的影响和损害程度，并作出相应的防护和修复措施。
1.目视检查：即通过人员实地观察和检查桥梁结构、材料和病害等，发现和评估桥梁存在的问题。
目视检查是桥梁检测的最常用方法，可以迅速发现一些明显的病害和损伤。
2.非损检测：通过使用无损检测设备和技术，对桥梁结构和材料进行检测和评估，而不会对其造成损害。
包括超声波检测、雷达检测和红外热像仪检测等。
非损检测具有高效、快速、准确的优点，可以发现一些隐蔽的病害和损伤。
3.试验：通过对桥梁进行加载试验，测量其变形、应力和振动等参数，评估桥梁在荷载作用下的承载能力和稳定性。
试验方法包括静载试验、动载试验和振动试验等。
4.计算：通过数值分析和计算机模拟，对桥梁结构进行力学和结构分析，评估其受力状态和变形情况。
计算方法可以预测桥梁在不同荷载条件下的固有频率、应力分布和破坏状况等。
综上所述，桥梁检测的内容主要包括结构、材料、荷载和环境等方面的检测，而检测方法主要包括目视检查、非损检测、试验和计算等多种手段。
第1篇一、前言桥梁作为交通运输的重要基础设施，其安全性能直接影响着人民群众的生命财产安全和社会经济发展。
为确保桥梁工程的质量与安全，桥梁工程检测技术至关重要。
本文针对桥梁工程检测技术，提出了一套切实可行的检测技术方案，以期为桥梁工程的质量控制提供有力保障。
二、检测技术方案1. 检测目的（1）确保桥梁结构安全可靠，防止因结构缺陷导致的事故发生；（2）为桥梁维护、加固和改造提供依据；（3）提高桥梁工程质量管理水平，促进桥梁工程可持续发展。
2. 检测内容（1）桥梁结构完整性检测；（2）桥梁结构性能检测；（3）桥梁结构耐久性检测；（4）桥梁基础稳定性检测；（5）桥梁桥面防水性能检测；（6）桥梁伸缩缝性能检测；（7）桥梁抗震性能检测。
3. 检测方法（1）无损检测技术无损检测技术是一种不破坏桥梁结构的前提下，对桥梁进行检测的方法。
主要包括以下几种：1）超声波检测：通过超声波在桥梁结构中的传播特性，检测结构内部缺陷。
2）射线检测：利用X射线、γ射线等射线对桥梁结构进行透视，检测结构内部缺陷。
3）磁粉检测：通过磁粉在磁场中的磁化特性，检测桥梁结构表面及近表面缺陷。
4）渗透检测：利用渗透液在桥梁结构表面形成吸附膜，检测结构表面缺陷。
5）声发射检测：通过检测声发射信号，判断桥梁结构内部缺陷。
（2）有损检测技术有损检测技术是指在检测过程中对桥梁结构造成一定损害的检测方法。
主要包括以下几种：1）钻芯法：通过钻取桥梁结构内部的样品，检测结构内部缺陷。
2）拔出试验：通过拔出桥梁结构中的钢筋，检测钢筋的拉拔性能。
3）切割法：通过切割桥梁结构样品，检测结构内部的缺陷。
4. 检测流程（1）现场调查：了解桥梁工程的基本情况，包括设计、施工、使用等历史资料。
（2）制定检测方案：根据桥梁工程特点，制定详细的检测方案，包括检测内容、检测方法、检测设备等。
（3）检测实施：按照检测方案，对桥梁工程进行检测。
（4）数据分析与处理：对检测数据进行整理、分析，得出检测结果。
