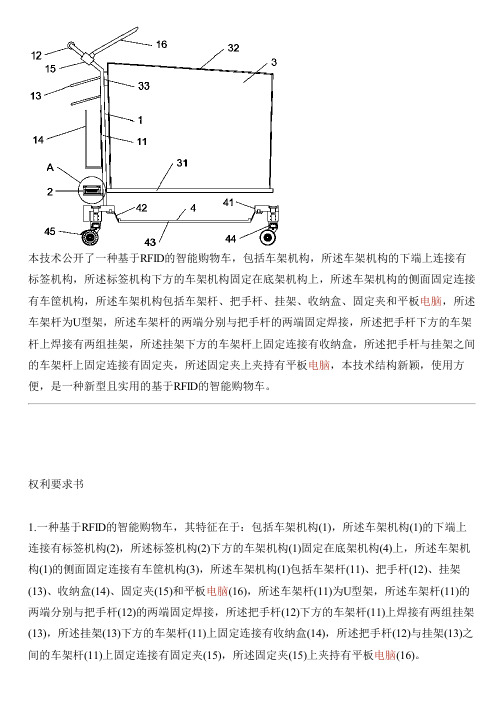

本技术公开了一种基于RFID的智能购物车，包括车架机构，所述车架机构的下端上连接有标签机构，所述标签机构下方的车架机构固定在底架机构上，所述车架机构的侧面固定连接有车筐机构，所述车架机构包括车架杆、把手杆、挂架、收纳盒、固定夹和平板电脑，所述车架杆为U型架，所述车架杆的两端分别与把手杆的两端固定焊接，所述把手杆下方的车架杆上焊接有两组挂架，所述挂架下方的车架杆上固定连接有收纳盒，所述把手杆与挂架之间的车架杆上固定连接有固定夹，所述固定夹上夹持有平板电脑，本技术结构新颖，使用方便，是一种新型且实用的基于RFID的智能购物车。
权利要求书1.一种基于RFID的智能购物车，其特征在于：包括车架机构(1)，所述车架机构(1)的下端上连接有标签机构(2)，所述标签机构(2)下方的车架机构(1)固定在底架机构(4)上，所述车架机构(1)的侧面固定连接有车筐机构(3)，所述车架机构(1)包括车架杆(11)、把手杆(12)、挂架(13)、收纳盒(14)、固定夹(15)和平板电脑(16)，所述车架杆(11)为U型架，所述车架杆(11)的两端分别与把手杆(12)的两端固定焊接，所述把手杆(12)下方的车架杆(11)上焊接有两组挂架(13)，所述挂架(13)下方的车架杆(11)上固定连接有收纳盒(14)，所述把手杆(12)与挂架(13)之间的车架杆(11)上固定连接有固定夹(15)，所述固定夹(15)上夹持有平板电脑(16)。
2.根据权利要求1所述的一种基于RFID的智能购物车，其特征在于：所述标签机构(2)包括架盒(21)、焊接杆(22)、标签盒(23)、RDID标签(24)、下橡胶垫(25)、上橡胶垫(26)、一号螺钉(27)、盒盖(28)、印刷面(29)、二号螺钉(210)和透明盖(211)，所述架盒(21)的外侧上固定连接有焊接杆(22)，所述架盒(21)的内部设有标签盒(23)，所述标签盒(23)内设有下橡胶垫(25)和上橡胶垫(26)，所述下橡胶垫(25)和上橡胶垫(26)之间夹持有RDID标签(24)，所述标签盒(23)的端口处通过若干一号螺钉(27)连接有盒盖(28)，所述架盒(21)的端口处通过二号螺钉(210)连接有透明盖(211)。
一种基于RFID的智能导航购物车研究一、技术原理基于RFID的智能导航购物车是通过RFID标签和RFID读写器相互配合，实现对购物车内物品的自动识别和定位功能。
商家需要在每个商品上粘贴RFID标签，标签上存储了商品的相关信息，如名称、价格、生产日期等。
当顾客选择商品放入购物车时，RFID读写器能够自动扫描识别商品，实现购物车内商品的自动清点和计价。
通过RFID技术实现购物车的导航功能，即当顾客查询某一商品的位置时，智能导航购物车可以根据RFID标签之间的信号强度差异，精准地指引顾客前往目标位置进行购物。
基于RFID的智能导航购物车能够实现购物车内商品的自动管理和定位导航功能，为顾客营造一种智能化、便捷化的购物体验。
二、功能特点基于RFID的智能导航购物车具有以下几个显著的功能特点：1. 自动识别和计价功能：购物车内的RFID读写器能够自动扫描识别商品，并实时计算出商品的总价，大大减轻了顾客结算的负担。
2. 定位导航功能：购物车内的导航系统能够实现对商品位置的精准导航，让顾客更加便捷地找到所需商品，节约时间和精力。
3. 购物记录和推荐功能：智能导航购物车能够记录顾客的购物习惯和偏好，根据顾客的购物记录推荐相关商品，提升购物体验。
4. 防盗安全功能：购物车内的RFID标签和读写器能够实现对购物车的远程监控和实时定位，减少购物车被盗的风险。
三、应用场景基于RFID的智能导航购物车可以在各种购物场景中得到应用，如大型超市、购物中心、百货商场等。
具体来说，它可以在以下几个方面发挥作用：1. 超市购物：顾客在超市选购商品时，可以使用智能导航购物车进行自动识别和定位导航，实现便捷高效的购物体验。
2. 社区便利店购物：在社区便利店选购商品时，智能导航购物车也能够为顾客提供便利的购物服务，减少排队结账的时间。
3. 仓储物流：智能导航购物车也可以在仓储物流领域发挥作用，对仓库内的货物进行自动识别和定位导航，提高物流效率。
超市智能购物车设计研究
随着科技的不断发展，智能化已成为了各个领域的发展趋势。
在超市中，智能购物车
正逐渐成为主流。
智能购物车是指通过安装传感器、RFID识别等技术，实现购物车自动检测商品、结算支付等功能的购物车。
其内置的计算机系统可以通过屏幕、语音等方式向用户提供商品信息、促销活动、推荐商品等服务。
超市智能购物车的设计需要考虑以下几个方面：
一、安全性和可靠性
超市智能购物车必须确保商品和用户信息的安全，同时保证购物车的可靠性。
购物车
内需安装防盗传感器，避免商品被盗窃；同时，购物车的设计应该符合人体工程学，结构
稳定，可以承受一定重量的商品。
二、易用性
超市智能购物车要实现用户友好的操作界面，简单易懂。
购物车应该配备大屏幕显示，以便于用户浏览商品、查看促销信息等。
购物车的计算机系统应当具有良好的互动体验功能，如语音导购、人脸识别等。
三、便捷性
超市智能购物车必须保证购物的便捷性。
购物车内置的计算机系统可以通过RFID识别技术实现自动结算支付，避免了人工结算的繁琐步骤。
超市选择免费wifi提供给购物车使用，为顾客提供方便快捷的上网服务。
四、节能环保
超市智能购物车的设计应该重视节能环保。
购物车内置电池可耗能尽量低，实现充电
一次使用数天，降低能量损失。
购物车的部件需要安装可回收材料，如纸箱、纸张等，减
少对环境的影响。
总的来说，超市智能购物车是超市“智慧零售”的重要组成部分，除了设计上的要素
之外，采用人性化的运营管理和优质的促销活动，还可以提升消费者的满意度，增强超市
竞争力，双赢发展。
一种基于RFID的智能导航购物车研究RFID（Radio Frequency Identification）是一种无线通信技术，可以实现对物体的追踪和识别。
RFID系统通常由RFID标签、RFID读取器和RFID控制器组成。
RFID标签是一种具有无线电子标识符的电子标签，可以附着于物品或者产品上，用来识别和跟踪这些物品。
RFID 读取器是一种设备，可以通过无线电波与标签进行通信，并从标签中读取数据。
RFID控制器是一个处理RFID读取器和标签之间通信的设备。
基于这种技术，我们设计了一种智能导航购物车，在购物时可以实现自动导航、查找商品、自动结账等许多功能。
具体设计如下：1. RFID标签: 我们将RFID标签贴在商品中，每个RFID标签都有唯一的编号。
标签中存储了商品名称、价格、库存等信息。
2. RFID读取器: 我们在购物车上安装了RFID读取器，可以通过对RFID标签进行扫描，读取商品的信息，并将数据发送到RFID控制器中。
3. RFID控制器: RFID控制器负责管理RFID读取器和RFID标签之间的通信，并处理收集到的数据。
当消费者将商品放入购物车时，RFID控制器会自动识别商品，并把商品信息加入购物车的数据库中。
消费者可以在购物车的屏幕上看到已经购买的物品列表，以便跟踪购物进程。
4. 自动导航: 在超市内部，我们安装了一些RFID读取器，并将它们分布在不同的区域内。
购物车上的RFID控制器可以通过读取器的信号来确定购物车所在的位置，并为消费者提供路径指导。
物品的位置和库存信息也存储在RFID标签中，消费者可以通过购物车的屏幕查询商品的位置。
5. 自动结账: 当消费者完成购物时，购物车上的RFID控制器会自动计算商品的总价，并扣除消费者的账户余额。
如果消费者需要现金支付，RFID控制器会发出声音提示并提供现金支付机会。
购物车会发出收据，并将购买的商品信息传输给超市的后台系统。
总体来说，这种基于RFID的智能导航购物车可以帮助消费者在超市内部快速、高效地购物，并提供一种方便、安全、智能化的购物体验。
２０１４年 ／ 第７期 物联网技术１７0 引 言目前国内外很多大型超市以及商场都是采用的传统的购物方式和条码扫描，这种流程工作下来既费人力又费物力。
在人多拥挤的情况下，很多顾客找不到自己想要的物品就表现得十分恼火，也有顾客在排队结账时，对无休止的等待产生怨言。
智能超市是融合射频识别技术、计算机通信网络、数据库管理技术于一体的现代化超市，具有运转速率高、风险成本低、管理科学先进、服务品质优良等优点。
智能超市的最大特点是采用射频识别技术，不需要人工对每件商品进行条码扫描，这样可以节约大量的人力和物力，提高效率，避免超市出口处长长的队伍[1]。
基于RFID （Radio Frequency Identification ）技术[2]的智能购物车既能解决顾客找不到商品的问题，又能够在拥挤的超市轻松结账，再也不用等待了。
RFID 技术是一种非接触式的自动识别技术，主要由读卡器和射频标签组成，它通过射频信号自动识别单个或多个目标对象并获取标签数据，识别工作由读写模块完成，数据信息通过无线传输与数据库同步，可大大减少人工操作量。
基于RFID 技术的智能购物车，既能节约顾客的购物时间，又能节省超市的人力和物力，还在很大程度上满足用户和商家本身，从而为大家带来了方便。
1 系统工作原理超市所有的供货商都必须为每件货物贴上RFID 标签，然后在将货物送至仓库之前，在货物检测区域稍作停留，待阅读器检测完货物的类型、名称和数量后，货物入库。
同时阅读器将入库商品的信息通过网络上传至中心服务器，中心服务器进行商品信息的更新。
商品入库以后，可以由检验人员对货物进行检验，然后再调整商品信息。
商品上了智能货架以后，顾客就可以推着智能购物车进行购物了。
智能购物车是一个在传统购物车基础上进行改进，集阅读器模块、无线通信模块、触摸屏及ARM 芯片为一体的嵌入式系统[3]。
其中阅读器是和电子标签、天线组成RFID 系统。
阅读器通过天线读取商品标签里面存储的内容，ARM 系统根据逻辑运算判断该卡的合法性，针对不同的设定做出相应的处理和控制，发出指令信号控制执行机构动作，并且在显示屏上显示出商品的价格、生产商、生产日期等信息。
一种基于RFID的智能导航购物车研究1. 引言1.1 研究背景在当今社会，随着物联网技术的发展和普及，智能化设备逐渐成为人们生活的一部分。
智能导航购物车作为智能化设备的一种，正在逐渐受到人们的关注和青睐。
传统的购物方式存在诸多问题，比如购物过程中需要不断查找商品位置，购物效率低下；购物车内的商品无法准确计算价格等等。
而智能导航购物车采用RFID技术，能够实现自动导航、智能识别和定位商品、自动结算等功能，有效提高了购物效率，节省了人们的时间和精力。
研究背景部分关注对传统购物方式的不足之处，以及智能导航购物车的出现对解决这些问题所带来的重要意义。
通过对智能导航购物车这一新型智能设备的研究和探讨，可以深入了解RFID技术在智能购物车中的应用，为未来的智能购物车设计和发展提供重要的参考和借鉴。
对智能导航购物车这一领域的研究具有重要的现实意义和发展价值。
1.2 研究意义研究意义：智能导航购物车是一种基于RFID技术的创新应用，其在零售行业和超市购物体验中具有重要意义。
首先，智能导航购物车可以提升顾客的购物体验。
通过RFID技术，购物车可以自动识别商品信息，并为顾客提供实时导航和推荐商品，减少购物时间和提高购物效率。
其次，智能导航购物车可以帮助商家提升销售额和精准营销能力。
通过采集顾客的购物数据，商家可以深入了解顾客的购物喜好和行为习惯，从而精准推送个性化的促销活动和商品推荐，增加销售额。
最后，智能导航购物车还具有环保和节能的意义。
传统超市购物过程中，顾客往往需要在店内多次来回寻找商品，增加了能源消耗和二氧化碳排放。
而智能导航购物车可以帮助顾客快速找到商品，减少能源消耗和环境污染，符合可持续发展的理念。
综上所述，研究智能导航购物车具有重要的商业意义和社会意义，对于提升购物体验、促进商业发展和环保节能具有积极作用。
2. 正文2.1 RFID技术概述RFID（Radio Frequency Identification）技术是一种无线通信技术，它利用无源或者半无源的RFID标签和读写器进行信息的自动识别和传输。
金属超市购物车的RFID技术应用分析随着科技的发展和应用，RFID（Radio Frequency Identification）技术已经在各个行业得到广泛应用，其中包括零售业。
金属超市购物车的RFID技术应用能够提高购物体验、提高超市运营效率，并带来其他诸多好处。
本文将对金属超市购物车的RFID技术应用进行分析，并探讨其优势和潜在问题。
首先，金属超市购物车的RFID技术应用可以提高购物体验。
传统的购物方式需要顾客自行将商品放入购物车，并在结账时进行扫码确认。
然而，RFID技术可以使购物车自动识别商品并记录购物清单，从而省去了顾客自行扫码的步骤。
这种自动化的购物方式节省了顾客的时间和精力，提高了购物的便利性。
其次，RFID技术应用也可以提高超市运营效率。
购物车的RFID标签可以与超市的库存管理系统相连，这样超市可以准确地了解商品的库存和销售情况。
当商品被放入购物车时，RFID技术可以自动记录商品的数量和种类，从而帮助超市实时了解库存情况，并及时采取补货措施。
此外，RFID技术还能够帮助超市优化货架陈列，根据商品销售情况进行调整，从而提高销售额和利润。
除了购物体验和运营效率的提升，金属超市购物车的RFID技术应用还有其他的好处。
首先，RFID技术可以防止偷盗。
每个购物车都配备了RFID标签，当有未结账的商品被带出超市时，系统将发出警报，从而减少了商品的损失。
其次，RFID技术还可以提供个性化的优惠和推荐。
购物车的RFID标签可以储存顾客的购物偏好和历史购买记录，从而超市可以根据顾客的需求，向其提供个性化的优惠和推荐，增加顾客的购买欲望和忠诚度。
然而，金属超市购物车的RFID技术应用也存在一些潜在问题。
首先，RFID标签的成本相对较高，这会增加购物车的价格，进而影响超市的运营成本。
其次，RFID技术存在安全和隐私问题。
购物车的RFID标签能够记录大量关于顾客的信息，一旦这些信息被黑客攻击或滥用，将对顾客的隐私造成威胁。
一种基于RFID的智能导航购物车研究随着科技的不断发展，智能化产品逐渐渗透到我们生活的方方面面。
智能导航购物车作为智能化产品的一种，正逐渐受到人们的关注和青睐。
本文将探讨一种基于RFID的智能导航购物车，并对其进行深入研究。
一、智能导航购物车的概念及应用智能导航购物车是一种集合了智能导航和购物功能的新型购物工具。
它利用RFID技术进行定位和导航，可以帮助消费者快速找到需要购买的商品，并且可以实现自动结账，极大地提高了购物的便利性和效率。
智能导航购物车的应用范围非常广泛，可以应用于超市、商场、便利店等购物场景中。
在人们生活节奏加快的今天，智能导航购物车正逐渐成为人们购物的新选择。
二、智能导航购物车的关键技术——RFID技术1. RFID技术的原理RFID是无线射频识别技术的简称，它利用射频信号传输数据，并且实现对物体的识别和跟踪。
RFID系统由读取器和标签组成，标签内置有芯片和天线，通过读取器向标签发送信号，标签接收后返回相应的数据，实现对物体的识别和跟踪。
智能导航购物车利用RFID技术实现定位和导航功能。
在商场或超市的商品架上安装RFID标签，标识每种商品的位置信息。
当消费者使用智能导航购物车时，购物车可以通过读取器读取周围商品标签的信息，并且根据消费者所需购买的商品信息进行导航。
消费者只需输入所需购买的商品信息，智能导航购物车就会根据RFID标签的信息精准指引消费者到达目的地。
智能导航购物车还可以实时更新购物清单，方便消费者随时了解购物进度。
1. 系统设计基于RFID的智能导航购物车主要由RFID读取器、嵌入式系统、导航算法和电源系统等部分组成。
RFID读取器负责读取周围商品标签的信息，嵌入式系统负责数据处理和导航功能的实现，导航算法负责实现最优路径规划，电源系统负责为购物车提供稳定的电源支持。
2. 技术实现基于RFID的智能导航购物车的技术实现主要包括以下几个方面：商场或超市需要在商品架上安装RFID标签，并且建立RFID标签与商品信息的映射关系；智能导航购物车需要安装RFID读取器和嵌入式系统，实现商品信息的读取和处理；为了实现导航功能，需要设计并实现导航算法，实现对最优路径的规划和指导。
超市智能购物车设计研究
超市智能购物车是一种结合了人工智能和物联网技术的智能化购物工具。
它能够实现自动识别商品、计算价格、提供导航等一系列功能，为消费者提供更便捷、高效的购物体验。
超市智能购物车应具备自动识别商品的能力。
通过在商品上安装RFID电子标签，购物车上的传感器便可读取商品信息，例如商品名称、价格等。
消费者只需将所需商品放入购物车中，购物车便会自动识别，并在屏幕上显示商品信息，并计算出总价格。
智能购物车还应具备自助结账的功能。
消费者只需把购物车停靠在结账台上，购物车便会自动将商品信息发送给收银系统，并自动完成结账过程，减少了人工操作的环节，提高了结账效率。
智能购物车还可以通过导航系统为消费者提供更加便捷的购物体验。
通过在超市内部设置传感器和导航系统，购物车能够实时定位消费者的位置，并通过屏幕显示出最短路径和推荐商品位置。
这样消费者就能更快地找到所需商品，节约时间和精力。
智能购物车还可以推送个性化的促销信息和优惠券给消费者。
购物车通过分析消费者的购买记录和购物习惯，能够给出个性化的促销推荐，提高消费者的购买满意度。
超市智能购物车的设计能够大大提升购物效率和购物体验。
它不仅可以实现商品自动识别和自助结账，还能为消费者提供导航功能和个性化的推荐服务。
预计在未来的超市购物场景中，智能购物车将成为一种普遍存在的设备，带来更加便捷、高效的购物体验。
一种基于RFID的智能导航购物车研究随着智能科技的不断发展，智能导航购物车正逐渐成为零售业的新宠。
基于RFID技术的智能导航购物车不仅可以提升购物体验，还可以提高零售效率。
本文将对基于RFID的智能导航购物车进行深入研究，探讨其原理、功能以及前景。
一、RFID技术的基本原理RFID（Radio Frequency Identification）是一种自动识别技术，通过无线电信号识别特定目标并读取相关数据。
它主要由标签、读写器和数据管理系统组成。
标签内含有芯片和天线，能够接收无线电频率激励并向读写器发送信息。
读写器用于发送无线电频率激励并读取标签中的数据。
数据管理系统则用于处理和管理标签信息。
基于RFID的智能导航购物车利用RFID标签和读写器的技术，结合导航系统和购物车，实现了一种智能化的购物体验。
每个商品都被贴上了带有RFID标签的标识，当顾客将商品放入购物车中时，读写器可以自动识别并记录商品信息。
购物车上装配有导航系统，可以根据顾客的购物清单和所在位置，智能规划最优的购物路线。
顾客只需将购物清单输入导航系统，购物车就会自动引导顾客前往所需商品的位置，节省了顾客寻找商品的时间。
1. 自动识别商品：购物车内装配的读写器可以自动识别商品上的RFID标签，记录商品信息并更新购物清单。
2. 智能导航：购物车配备了导航系统，可以根据购物清单和所在位置，规划最优的购物路线，引导顾客快速找到目标商品。
3. 实时更新购物清单：购物车可以实时更新购物清单，帮助顾客随时掌握购物情况，避免漏掉需要购买的商品。
4. 个性化推荐：购物车可以基于顾客的购物历史和偏好，向顾客推荐相关商品，提升购物体验。
5. 支付结算：购物车可以通过RFID技术自动读取商品信息，实现自动结算，减少顾客排队时间。
基于RFID的智能导航购物车有望在零售业大放异彩。
它为顾客提供了更便捷高效的购物体验，可以吸引更多消费者选择线下购物。
对于零售商来说，智能导航购物车也可以提高销售效率，带来更好的购物环境和体验，提升顾客忠诚度。
基于RFID技术的智能购物车研究与设计作者：李韵来源：《物联网技术》2014年第07期摘要：智能超市主要是由智能货架、智能购物车、自动终端POS机组成。
本课题主要讨论的是基于RFID技术的智能购物车，研究它的软硬件组成、工作原理以及使用价值等。
首先要把商品都贴上标签，商品上了智能货架以后，顾客就可以推着智能购物车进行购物了。
我们推着购物车在超市购物，当找不到想买的商品时，只需在购物车的触摸屏上输入商品名称，显示屏就会立刻显示一条能找到商品的最优路线；我们还可以随时查看目前所购商品的总价格，甚至每到一个货架之前就可以浏览该商品的相关信息，而不需要费力气去找商品的说明；当我们需要结账的时候，不需要排着长长的队等待收银员一件件的扫描商品、装袋、收款、开票，我们只需要在结账通道等待几秒的时间，便可以离开了。
关键字：基于RFID技术；智能购物车；智能超市；ARM系统中图分类号：TP393 文献标识码：A文章编号：2095-1302（2014）07-0017-030引言目前国内外很多大型超市以及商场都是采用的传统的购物方式和条码扫描，这种流程工作下来既费人力又费物力。
在人多拥挤的情况下，很多顾客找不到自己想要的物品就表现得十分恼火，也有顾客在排队结账时，对无休止的等待产生怨言。
智能超市是融合射频识别技术、计算机通信网络、数据库管理技术于一体的现代化超市，具有运转速率高、风险成本低、管理科学先进、服务品质优良等优点。
智能超市的最大特点是采用射频识别技术，不需要人工对每件商品进行条码扫描，这样可以节约大量的人力和物力，提高效率，避免超市出口处长长的队伍[1]。
基于RFID（Radio Frequency Identification）技术[2]的智能购物车既能解决顾客找不到商品的问题，又能够在拥挤的超市轻松结账，再也不用等待了。
RFID技术是一种非接触式的自动识别技术，主要由读卡器和射频标签组成，它通过射频信号自动识别单个或多个目标对象并获取标签数据，识别工作由读写模块完成，数据信息通过无线传输与数据库同步，可大大减少人工操作量。
基于RFID技术的智能购物车，既能节约顾客的购物时间，又能节省超市的人力和物力，还在很大程度上满足用户和商家本身，从而为大家带来了方便。
1系统工作原理超市所有的供货商都必须为每件货物贴上RFID标签，然后在将货物送至仓库之前，在货物检测区域稍作停留，待阅读器检测完货物的类型、名称和数量后，货物入库。
同时阅读器将入库商品的信息通过网络上传至中心服务器，中心服务器进行商品信息的更新。
商品入库以后，可以由检验人员对货物进行检验，然后再调整商品信息。
商品上了智能货架以后，顾客就可以推着智能购物车进行购物了。
智能购物车是一个在传统购物车基础上进行改进，集阅读器模块、无线通信模块、触摸屏及ARM芯片为一体的嵌入式系统[3]。
其中阅读器是和电子标签、天线组成RFID系统。
阅读器通过天线读取商品标签里面存储的内容，ARM系统根据逻辑运算判断该卡的合法性，针对不同的设定做出相应的处理和控制，发出指令信号控制执行机构动作，并且在显示屏上显示出商品的价格、生产商、生产日期等信息。
无线通信模块是在ARM系统和超市的总数据库之间传输数据的。
比如，当顾客输入自己想买的商品时，系统就会通过无线通信模块与超市数据库进行通信，查询该商品是否存在。
图1所示为超市的整体场景图，图2所示为系统的硬件设计图。
图1超市整体场景图图2系统硬件设计图1.1阅读器读写器[4]的基本任务是启动数据载体（电子标签）与其进行数据交换来实现非接触的无线通信。
RFID系统的读写器可以简化为三大基本功能模块：由收发系统组成的高接口、控制系统和与外界其它设备通信用的各种标准接口。
本课题阅读器射频读写芯片，采用RC522[5]，利用先进的调制和解调概念，完全集成了在13.56 MHz 下所有类型的被动非接触式通信方式和协议，支持 ISO14443A 的多层应用。
它负责接收主控ARM 的控制信息并完成与RFID 标签的通信操作，而为了发送、接收稳定的高频信号，射频读写芯片要通过高频滤波电路与天线部分连接。
1.2电子标签在商品上贴的标签和在智能货架贴的标签是不一样的，商品上的标签是无源的，它们只能在有效范围内被阅读器读取；而货架上的标签都是有源标签，可以主动向阅读器报告位置。
有源是指卡内有电池提供电源，其作用距离较远，但寿命有限、体积较大、成本高，且不适合在恶劣环境下工作；无源卡内无电池，它利用波束供电技术将接收到的射频能量转化为直流电源为卡内电路供电，其作用距离相对有源卡短，但寿命长且对工作环境要求不高。
1.3ARM芯片本课题采用的是三星公司的S3C2410，S3C2410处理器是Samsung公司基于ARM公司的ARM920T处理器核，采用FBGA封装，采用0.18 μm制造工艺的32位微控制器。
主要是对触摸屏、无线通信模块、射频读写芯片进行收发控制操作。
1.4无线通信模块采用LSDRF4310N01，它是基于T1射频集成芯片CC1101的射频模块，是一种高性能射频收发器，可广泛应用于各种场合的短距离无线通信领域。
无线通信模块在这里的作用是查询和上传数据，顾客可以通过智能购物车查询要买东西的地点，以及它的各种指标都是通过无线通信模块把数据传送给中心服务器，然后中心服务器再反馈信息给顾客，这样就方便多了。
1.5触摸屏本课题采用电容式触摸屏，它是利用人体的电流感应进行工作的当手指触摸在金属层上时，由于人体电场，用户和触摸屏表面形成以一个耦合电容，对于高频电流来说，电容是直接导体，于是手指从接触点吸走一个很小的电流。
这个电流分从触摸屏的四角上的电极中流出，并且流经这四个电极的电流与手指到四角的距离成正比，控制器通过对这四个电流比例的精确计算，得出触摸点的位置。
2系统工作流程图2.1商品查询我们走进超市，首先要取得智能购物车，然后进行愉快的购物时间。
智能购物车上的一个嵌入式系统就是实现智能购物的关键，也是基于RFID和ARM系统的智能购物。
我们在利用智能购物车进行物品查询时，其嵌入式工作流程如图3所示。
2.2寻找已查询并存在的商品我们在大致找到物品的位置后，还不是很准确，所以又设计了一个基于RFID的系统[6]，因为商品上也贴有无源的RFID电子标签，当购物车经过刚才输入的商品时，购物车就会有提示，并发出吱吱的声音，提醒商品已找到。
其寻物流程图如图4所示。
图3查询流程图图4寻物流程图智能购物车还能进行商品的价格运算，当所找到的商品都放进购物车里，屏幕上会显示是否购物完毕，如果点击是，系统会把整体数据传送到中心服务器，然后中心服务器进行处理和运算，把总价格反馈到屏幕上，这样就减小了柜台上的工作量，只需付钱就可以，再也不必排队扫描商品然后付钱，不会产生拥挤的现象。
3程序实现程序设计主要包括数据库管理程序和读卡器模块中的控制程序。
3.1数据库中的的管理程序数据库[7]管理程序主要完成数据库的建立和对数据库中数据的查询、设置。
同时要负责接收从读卡器传来的数据并进行相应处理操作，数据库管理程序用C语言编写。
中心服务器的数据库中建一张表，这张表由商品的价格、生产日期、数量、类型、名称等字段组成。
这张表可以在有权限的条件下进行添加、修改、删除等操作；查询则不设权限。
读卡器传来的数据存放在程序缓冲区中，此缓冲区已在程序初始化时分配。
一旦检测到程序缓冲区中有数据就对数据进行读取，并经处理后写人数据库中。
其数据更新流程如图5所示。
图5数据库更新流程图3.2读卡器中的控制程序通过对主控ARM的编程，控制射频读写芯片根据ISO/IEC14443A协议与RFID卡进行射频通信，完成对RFID卡的各种操作。
主要由数据发送、通信握手、数据接收中断服务、RC522通信、译码纠错、控制触摸屏显示以及读数据，所有控制程序采用C语言实现。
4结语智能超市是融合射频识别技术、计算机通信网络、数据库管理技术于一体的现代化超市，具有运转速率高、风险成本低、管理科学先进、服务品质优良等优点。
智能超市的最大特点是采用射频识别技术，不需人工对每件商品进行条码扫描，这样可以节约大量的人力和物力，提高效率，避免超市出口排长长的队伍。
由于射频信号能够穿透衣服等障碍物，这样还可以防止超市物品被盗。
超市的每件商品都贴上电子标签，标签内存储的信息包括商品的编码、价格等。
当标签进入读写器的识别范围内，标签能马上被激活，商品的所有信息都能被读写器获取，然后显示给顾客和工作人员。
读写器内部采用防碰撞算法，能同时识别多个标签，并且无遗漏。
参考文献[1]李春华.基于RFID技术的智能超市构架方案[J].软件工程师，2010（Z1）：116-118.[2]康东，石喜勤，李勇鹏，等.射频识别RFID核心技术与典型应用开发案例[M].北京：人民邮电出版社，2008.[3]韩立毛，赵跃华，钱宇力.;基于物品跟踪定位方案的连锁超市应用系统设计[J].铁路计算机应用，2009（8）：40-43.[4]王洪金.多天线空分定位RFID阅读器的设计[J].微计算机信息，2007（17）：229-231.[5]范逸之，陈立元．Visual Basic与RS一232串El通信控制[M].北京：清华大学出版社， 2002.[6]周晓光，王晓华.射频识别RFID技术原理与应用实例[M].北京：人民邮电出版社，2006.[7]余金山，冯星红，李肖.SQL Server2000／2005数据库开发实例入门与提高[M] .北京：电子工业出版社，2005．————————————————收稿日期：2014-03-18。
