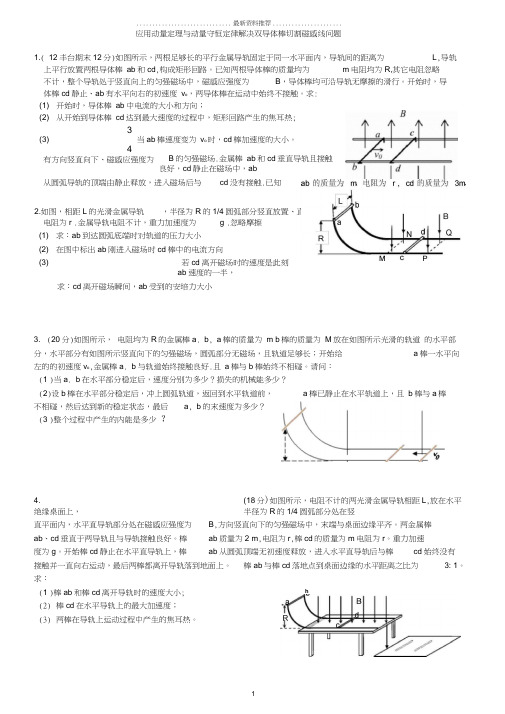

.............................. 最新资料推荐 ......................应用动量定理与动量守恒定律解决双导体棒切割磁感线问题1.( 12丰台期末12分)如图所示，两根足够长的平行金属导轨固定于同一水平面内，导轨间的距离为 L ,导轨上平行放置两根导体棒 ab 和cd ,构成矩形回路。
已知两根导体棒的质量均为 m 电阻均为R,其它电阻忽略 不计，整个导轨处于竖直向上的匀强磁场中，磁感应强度为 B ，导体棒均可沿导轨无摩擦的滑行。
开始时，导 体棒cd 静止、ab 有水平向右的初速度 v o ，两导体棒在运动中始终不接触。
求: (1) 开始时，导体棒 ab 中电流的大小和方向；(2) 从开始到导体棒 cd 达到最大速度的过程中，矩形回路产生的焦耳热;3(3)当ab 棒速度变为 v o 时，cd 棒加速度的大小。
4B 的匀强磁场.金属棒 ab 和cd 垂直导轨且接触良好，cd 静止在磁场中，ab从圆弧导轨的顶端由静止释放，进入磁场后与cd 没有接触.已知电阻为r .金属导轨电阻不计，重力加速度为 g .忽略摩擦 (1) 求：ab 到达圆弧底端时对轨道的压力大小 (2) 在图中标出ab 刚进入磁场时cd 棒中的电流方向 (3) 若cd 离开磁场时的速度是此刻ab 速度的一半，求：cd 离开磁场瞬间，ab 受到的安培力大小3. (20分)如图所示， 电阻均为R 的金属棒a . b , a 棒的质量为 m b 棒的质量为 M 放在如图所示光滑的轨道 的水平部分，水平部分有如图所示竖直向下的匀强磁场，圆弧部分无磁场，且轨道足够长；开始给 a 棒一水平向左的的初速度v o ,金属棒a . b 与轨道始终接触良好.且 a 棒与b 棒始终不相碰。
请问： (1 )当a . b 在水平部分稳定后，速度分别为多少？损失的机械能多少？ (2)设b 棒在水平部分稳定后，冲上圆弧轨道，返回到水平轨道前， a 棒已静止在水平轨道上，且 b 棒与a 棒不相碰，然后达到新的稳定状态，最后 a , b 的末速度为多少？(3 )整个过程中产生的内能是多少 ？4.(18分)如图所示，电阻不计的两光滑金属导轨相距 L ,放在水平绝缘桌面上，半径为R 的1/4圆弧部分处在竖直平面内，水平直导轨部分处在磁感应强度为 B ,方向竖直向下的匀强磁场中，末端与桌面边缘平齐。
应用动量定理与动量守恒定律解决双导体棒切割磁感线问题1.（12 丰台期末 12 分）如图所示，两根足够长的平行金属导轨固定于同一水平面内，导轨间的距离为 L ，导轨上平行放置两根导体棒 ab 和 cd ，构成矩形回路。
已知两根导体棒的质量均为 m 、电阻均为 R ，其它电阻忽略 不计，整个导轨处于竖直向上的匀强磁场中，磁感应强度为 B ，导体棒均可沿导轨无摩擦的滑行。
开始时，导体棒 cd 静止、ab 有水平向右的初速度 v 0，两导体棒在运动中始终不接触。
求： （1） 开始时，导体棒 ab 中电流的大小和方向； （2） 从开始到导体棒 cd 达到最大速度的过程中，矩形回路产生的焦耳热；3 （3） 当 ab 棒速度变为 v 0 时，cd 棒加速度的大小。
42.如图，相距 L 的光滑金属导轨，半径为 R 的 1/4 圆弧部分竖直放置、直的部分固定于水平地面，MNQP 范围内有方向竖直向下、磁感应强度为 B 的匀强磁场．金属棒 ab 和 cd 垂直导轨且接触良好，cd 静止在磁场中，ab 从圆弧导轨的顶端由静止释放，进入磁场后与 cd 没有接触．已知 ab 的质量为 m 、电阻为 r ，cd 的质量为 3m 、 电阻为 r ．金属导轨电阻不计，重力加速度为 g ．忽略摩擦（1） 求：ab 到达圆弧底端时对轨道的压力大小（2） 在图中标出 ab 刚进入磁场时 cd 棒中的电流方向 （3） 若 cd 离开磁场时的速度是此刻 ab 速度的一半， 求：cd 离开磁场瞬间，ab 受到的安培力大小M c P3.（20 分）如图所示，电阻均为 R 的金属棒 a ．b ，a 棒的质量为 m ，b 棒的质量为 M ，放在如图所示光滑的轨道的水平部分，水平部分有如图所示竖直向下的匀强磁场，圆弧部分无磁场，且轨道足够长；开始给 a 棒一水平向左的的初速度 v 0，金属棒 a ．b 与轨道始终接触良好．且 a 棒与 b 棒始终不相碰。
高中物理-电磁感应中的“双杆模型”“双杆”模型分为两类：一类是“一动一静”，甲杆静止不动，乙杆运动，其实质是单杆问题，不过要注意问题包含着一个条件：甲杆静止、受力平衡．另一种情况是两杆都在运动，对于这种情况，要注意两杆切割磁感线产生的感应电动势是相加还是相减．一、平行导轨：不受其他外力作用光滑平行导轨光滑不等距导轨示意图质量m1＝m2 电阻r1＝r2 长度L1＝L2质量m1＝m2电阻r1＝r2长度L1＝2L2规律分析杆MN做变减速运动，杆PQ做变加速运动，稳定时，两杆的加速度均为零，以相等的速度匀速运动稳定时，两杆的加速度均为零，两杆的速度之比为1∶2(2015·高考四川卷)如图所示，金属导轨MNC和PQD，MN与PQ平行且间距为L，所在平面与水平面夹角为α，N、Q连线与MN垂直，M、P间接有阻值为R的电阻；光滑直导轨NC和QD在同一水平面内，与NQ的夹角都为锐角θ.均匀金属棒ab和ef质量均为m，长均为L，ab棒初始位置在水平导轨上与NQ重合；ef 棒垂直放在倾斜导轨上，与导轨间的动摩擦因数为μ(μ较小)，由导轨上的小立柱1和2阻挡而静止．空间有方向竖直的匀强磁场(图中未画出)．两金属棒与导轨保持良好接触，不计所有导轨和ab棒的电阻，ef棒的阻值为R，最大静摩擦力与滑动摩擦力大小相等，忽略感应电流产生的磁场，重力加速度为g.(1)若磁感应强度大小为B，给ab棒一个垂直于NQ、水平向右的速度v1，在水平导轨上沿运动方向滑行一段距离后停止，ef棒始终静止，求此过程ef棒上产生的热量；(2)在(1)问过程中，ab棒滑行距离为d，求通过ab棒某横截面的电量；(3)若ab棒以垂直于NQ的速度v2在水平导轨上向右匀速运动，并在NQ位置时取走小立柱1和2，且运动过程中ef棒始终静止．求此状态下最强磁场的磁感应强度及此磁场下ab棒运动的最大距离．[解析](1)设ab棒的初动能为E k，ef棒和电阻R在此过程产生的热量分别为W和W1，有W＋W1＝E k①且W＝W1②由题意有E k＝12m v21③得W＝14m v21.④(2)设在题设过程中，ab棒滑行时间为Δt，扫过的导轨间的面积为ΔS，通过ΔS的磁通量为ΔΦ，ab棒产生的电动势平均值为E，ab棒中的电流为I，通过ab棒某横截面的电荷量为q，则甲E＝ΔΦΔt⑤且ΔΦ＝BΔS⑥I＝qΔt⑦又有I＝2ER⑧由图甲所示ΔS＝d(L－d cot θ)⑨联立⑤～⑨，解得q＝2Bd(L－d cot θ)R.⑩(3)ab棒滑行距离为x时，ab棒在导轨间的棒长L x为L x＝L－2x cot θ⑪此时，ab棒产生的电动势E x为E x＝B v2L x⑫流过ef棒的电流I x为I x＝E xR⑬ef棒所受安培力F x为F x＝BI x L⑭联立⑪～⑭，解得F x＝B2v2LR(L－2x cot θ)⑮由⑮式可得，F x在x＝0和B为最大值B m时有最大值F1.由题知，ab棒所受安培力方向必水平向左，ef棒所受安培力方向必水平向右，使F1为最大值的受力分析如图乙所示，图中f m为最大静摩擦力，有F1cos α＝mg sin α＋μ(mg cos α＋F1sin α)⑯联立⑮⑯，得B m＝1Lmg(sin α＋μcos α)R(cos α－μsin α)v2⑰⑰式就是题目所求最强磁场的磁感应强度大小，该磁场方向可竖直向上，也可竖直向下．乙丙由⑮式可知，B为B m时，F x随x增大而减小，x为最大x m时，F x为最小值F2，如图丙可知F2cos α＋μ(mg cos α＋F2sin α)＝mg sin α⑱联立⑮⑰⑱，得x m ＝μL tan θ(1＋μ2)sin αcos α＋μ.[答案]见解析二、平行导轨：一杆受恒定水平外力作用光滑平行导轨不光滑平行导轨示意图质量m1＝m2电阻r1＝r2长度L1＝L2摩擦力F f1＝F f2＝F f 质量m1＝m2电阻r1＝r2长度L1＝L2规律分析开始时，两杆做变加速运动；稳定时，两杆以相同的加速度做匀变速运动开始时，若F f<F≤2F f，则PQ杆先变加速后匀速，MN杆一直静止；若F>2F f，PQ杆先变加速，MN后做变加速最后两杆做匀速运动如图所示，两条平行的金属导轨相距L＝1 m，水平部分处在竖直向下的匀强磁场B1中，倾斜部分与水平方向的夹角为37°，处于垂直于斜面的匀强磁场B1中，B1＝B2＝0.5 T．金属棒MN和PQ的质量均为m＝0.2 kg，电阻R MN＝0.5 Ω、R PQ＝1.5 Ω.MN置于水平导轨上，PQ置于倾斜导轨上，刚好不下滑．两根金属棒均与导轨垂直且接触良好．从t＝0时刻起，MN棒在水平外力F的作用下由静止开始向右运动，MN棒的速度v与位移x满足关系v＝0.4x.不计导轨的电阻，MN始终在水平导轨上运动，MN与水平导轨间的动摩擦因数μ＝0.5.(1)问当MN棒运动的位移为多少时PQ刚要滑动？(2)求从t＝0到PQ刚要滑动的过程中通过PQ棒的电荷量；(3)定性画出MN受的安培力随位移变化的图象，并求出MN从开始到位移x1＝5 m的过程中外力F做的功．[解析](1)开始PQ刚好不下滑时，PQ受沿倾斜导轨向上的最大静摩擦力F fm，则F fm＝mg sin 37°设PQ刚好要向上滑动时，MN棒的感应电动势为E，由法拉第电磁感应定律E＝B1L v设电路中的感应电流为I，由闭合电路的欧姆定律得I＝ER MN＋R PQ设PQ所受安培力为F A，有F A＝B2IL此时PQ受沿倾斜导轨向下的最大静摩擦力，由力的平衡条件有：F A＝F fm＋mg sin 37°又由v＝0.4x，联立解得x＝48 m.(2)在从t＝0到PQ刚要滑动的过程中，穿过回路MNQP的磁通量的变化量ΔΦ＝B1Lx＝0.5×1×48 Wb＝24 Wb通过PQ棒的电荷量q＝I·t＝ER MN＋R PQ·t＝ΔΦR MN＋R PQ＝240.5＋1.5C＝12 C.(3)回路中的电流I＝B1L vR MN＋R PQ，MN受到的安培力F A＝B1IL，又v＝0.4x，故推出F A＝0.4xB21L2R MN＋R PQ因此MN受的安培力与位移x成正比，故画出如图所示的安培力—位移图象.考虑到MN受的安培力与位移方向相反，故安培力与位移图象包围的面积等于克服安培力做的功，故安培力对MN做功W A＝－12·0.4x1B21L2R MN＋R PQx1＝－0.625 J当x1＝5 m时，速度v1＝0.4x1＝0.4×5 m/s＝2 m/s对MN棒由动能定理：W F－μmgx1＋W A＝12m v21－0故W F＝12m v21＋μmgx1－W A＝⎝⎛⎭⎫12×0.2×22＋0.5×0.2×10×5＋0.625J＝6.025 J.[答案](1)48 m(2)12 C(3)6.025 J三、倾斜导轨：两杆不受外力作用注意双杆之间的制约关系，即“主动杆”与“被动杆”之间的关系，因为两杆都有可能产生感应电动势，相当于两个电源，并且最终两杆的收尾状态的确定是分析问题的关键．(2014·高考天津卷)如图所示，两根足够长的平行金属导轨固定在倾角θ＝30°的斜面上，导轨电阻不计，间距L ＝0.4 m ．导轨所在空间被分成区域Ⅰ和Ⅱ，两区域的边界与斜面的交线为MN ，Ⅰ中的匀强磁场方向垂直斜面向下，Ⅱ中的匀强磁场方向垂直斜面向上，两磁场的磁感应强度大小均为B ＝0.5 T ．在区域Ⅰ中，将质量m 1＝0.1 kg ，电阻R 1＝0.1 Ω的金属条ab 放在导轨上，ab 刚好不下滑．然后，在区域Ⅱ中将质量m 2＝0.4 kg ，电阻R 2＝0.1 Ω的光滑导体棒cd 置于导轨上，由静止开始下滑．cd 在滑动过程中始终处于区域Ⅱ的磁场中，ab 、cd 始终与导轨垂直且两端与导轨保持良好接触，取g ＝10 m/s 2.问：(1)cd 下滑的过程中，ab 中的电流方向；(2)ab 刚要向上滑动时，cd 的速度v 多大；(3)从cd 开始下滑到ab 刚要向上滑动的过程中，cd 滑动的距离x ＝3.8 m ，此过程中ab 上产生的热量Q 是多少．[审题点睛] (1)ab 刚好不下滑，隐含F fm ＝mg sin θ，方向沿斜面向上，ab 刚要向上滑动时，隐含F 安＝F fm ＋mg sin θ，摩擦力方向沿斜面向下．(2)由于ab 中的电流变化，产生的热量要用功能关系(能量守恒)结合电路知识求解．[解析] (1)由右手定则可判断出cd 中的电流方向为由d 到c ，则ab 中电流方向为由a 流向b . (2)开始放置ab 刚好不下滑时，ab 所受摩擦力为最大静摩擦力，设其为F max ，有F max ＝m 1g sin θ① 设ab 刚要上滑时，cd 棒的感应电动势为E ，由法拉第电磁感应定律有E ＝BL v ② 设电路中的感应电流为I ，由闭合电路欧姆定律有 I ＝ER 1＋R 2③ 设ab 所受安培力为F 安，有F 安＝BIL ④此时ab 受到的最大静摩擦力方向沿斜面向下，由平衡条件有F 安＝m 1g sin θ＋F max ⑤ 综合①②③④⑤式，代入数据解得v ＝5 m/s.(3)设cd 棒运动过程中在电路中产生的总热量为Q 总，由能量守恒定律有m 2gx sin θ＝Q 总＋12m 2v 2又Q ＝R 1R 1＋R 2Q 总解得Q ＝1.3 J.[答案] (1)由a 流向b (2)5 m/s (3)1.3 J 四、倾斜导轨：一杆受到外力作用(2016·浙江金华高三质检)如图所示，两根足够长的光滑平行金属导轨MN 、PQ 间距为l ＝0.5 m ，其电阻不计，两导轨及其构成的平面均与水平面成30°角．完全相同的两金属棒ab 、cd 分别垂直导轨放置，每棒两端都与导轨始终有良好接触，已知两棒质量均为m ＝0.02 kg ，电阻均为R ＝0.1 Ω，整个装置处在垂直于导轨平面向上的匀强磁场中，磁感应强度B ＝0.2 T ，棒ab 在平行于导轨向上的力F 作用下，沿导轨向上匀速运动，而棒cd 恰好能够保持静止，取g ＝10 m/s 2，问：(1)通过棒cd 的电流I 是多少，方向如何？ (2)棒ab 受到的力F 多大？(3)棒cd 每产生Q ＝0.1 J 的热量，力F 做的功W 是多少？[解析] (1)棒cd 受到的安培力F cd ＝IlB棒cd 在共点力作用下受力平衡，则F cd ＝mg sin 30° 代入数据解得I ＝1 A根据楞次定律可知，棒cd 中的电流方向由d 至c . (2)棒ab 与棒cd 受到的安培力大小相等，F ab ＝F cd 对棒ab ，由受力平衡知F ＝mg sin 30°＋IlB 代入数据解得F ＝0.2 N.(3)设在时间t 内棒cd 产生Q ＝0.1 J 的热量，由焦耳定律知Q ＝I 2Rt设棒ab 匀速运动的速度大小为v ，其产生的感应电动势E ＝Bl v ，由闭合电路欧姆定律知，I ＝E2R由运动学公式知在时间t 内，棒ab 沿导轨的位移 x ＝v t力F 做的功W ＝Fx综合上述各式，代入数据解得W ＝0.4 J. [答案] (1)1 A 方向由d 至c (2)0.2 N (3)0.4 J 五、竖直导轨如图是一种电磁驱动电梯的原理图，竖直平面上有两根很长的平行竖直轨道，轨道间有垂直轨道平面的匀强磁场B 1和B 2，B 1＝B 2＝1 T ，且B 1和B 2的方向相反，两磁场始终竖直向上做匀速运动．电梯桥厢(未在图中画出)固定在一个用超导材料制成的金属框abdc 内，并且与之绝缘．电梯载人时的总质量为5×103 kg ，所受阻力f ＝500 N ，金属框垂直轨道的边长L cd ＝2m ，两磁场沿轨道的宽度均与金属框的竖直边长L ac 相同，金属框整个回路的电阻R ＝9.5×10－4Ω，若设计要求电梯以v 1＝10 m/s 的速度向上匀速运动，取g ＝10 m/s 2，那么 (1)磁场向上运动速度v 0应该为多大？(2)在电梯向上做匀速运动时，为维持它的运动，外界对系统提供的总功率为多少？(保留三位有效数字)[解析] (1)当电梯向上做匀速运动时，安培力等于重力和阻力之和，所以 F A ＝mg ＋f ＝50 500 N金属框中感应电流大小为 I ＝2B 1L cd (v 0－v 1)R金属框所受安培力F A ＝2B 1IL cd 解得v 0＝13 m/s.(2)当电梯向上做匀速运动时，由第(1)问中的I ＝2B 1L cd (v 0－v 1)R ，求出金属框中感应电流I ＝1.263×104 A金属框中的焦耳热功率P 1＝I 2R ＝1.51×105 W 有用功率为克服电梯重力的功率 P 2＝mg v 1＝5×105 W阻力的功率为P 3＝f v 1＝5×103W电梯向上运动时，外界提供的能量，一部分转变为金属框内的焦耳热，另一部分克服电梯的重力和阻力做功．因而外界对系统提供的总功率P 总＝P 1＋P 2＋P 3＝6.56×105W. [答案] (1)13 m/s (2)6.56×105 W1．(多选)如图所示，两足够长平行金属导轨固定在水平面上，匀强磁场方向垂直导轨平面向下，金属棒ab 、cd 与导轨构成闭合回路且都可沿导轨无摩擦滑动，两金属棒ab 、cd 的质量之比为2∶1.用一沿导轨方向的恒力F 水平向右拉金属棒cd ，经过足够长时间以后( )A ．金属棒ab 、cd 都做匀速运动B ．金属棒ab 上的电流方向是由b 向aC ．金属棒cd 所受安培力的大小等于2F /3D ．两金属棒间距离保持不变解析：选BC.对两金属棒ab 、cd 进行受力分析和运动分析可知，两金属棒最终将做加速度相同的匀加速直线运动，且金属棒ab 速度小于金属棒cd 速度，所以两金属棒间距离是变大的，由楞次定律判断金属棒ab 上的电流方向由b 到a ，A 、D 错误，B 正确；以两金属棒整体为研究对象有：F ＝3ma ，隔离金属棒cd 分析其受力，则有：F －F 安＝ma ，可求得金属棒cd 所受安培力的大小F 安＝23F ，C 正确．2.(多选)(2016·唐山模拟)如图所示，水平传送带带动两金属杆a 、b 匀速向右运动，传送带右侧与两光滑平行金属导轨平滑连接，导轨与水平面间夹角为30°，两虚线EF 、GH 之间有垂直导轨平面向下的匀强磁场，磁感应强度为B ，磁场宽度为L ，两金属杆的长度和两导轨的间距均为d ，两金属杆质量均为m ，两杆与导轨接触良好．当金属杆a 进入磁场后恰好做匀速直线运动，当金属杆a 离开磁场时，金属杆b 恰好进入磁场，则( )A ．金属杆b 进入磁场后做加速运动B ．金属杆b 进入磁场后做匀速运动C ．两杆在穿过磁场的过程中，回路中产生的总热量为mgLD ．两杆在穿过磁场的过程中，回路中产生的总热量为mgL2解析：选BC.两杆从导轨顶端进入磁场过程中，均只有重力做功，故进入磁场时速度大小相等，金属杆a 进入磁场后匀速运动，b 进入磁场后，a 离开磁场，金属杆b 受力与金属杆a 受力情况相同，故也做匀速运动，A 项错，B 项正确；两杆匀速穿过磁场，减少的重力势能转化为回路的电热，即Q ＝2mgL sin 30°＝mgL ，C 项正确，D 项错．3．(多选)如图所示，光滑平行的金属导轨宽度为L ，与水平方向成θ角倾斜固定，导轨之间充满了垂直于导轨平面的足够大的匀强磁场，磁感应强度为B ，在导轨上垂直导轨放置着质量均为m 、电阻均为R 的金属棒a 、b ，二者都被垂直于导轨的挡板挡住保持静止，金属导轨电阻不计，现对b 棒施加一垂直于棒且平行于导轨平面向上的牵引力F ，并在极短的时间内将牵引力的功率从零调为恒定的功率P .为了使a 棒沿导轨向上运动，P 的取值可能为(重力加速度为g )( )A.2m 2g 2RB 2L 2·sin 2θB ．3m 2g 2RB 2L 2·sin 2θC.7m 2g 2RB 2L2·sin 2θ D ．5m 2g 2RB 2L2·sin 2θ解析：选CD.以b 棒为研究对象，由牛顿第二定律可知F －mg sin θ－BL v2R BL ＝ma ，以a 棒为研究对象，由牛顿第二定律可知BL v 2R BL －mg sin θ＝ma ′，则F >2mg sin θ，v >2Rmg sin θB 2L 2，故P ＝F v >4m 2g 2R B 2L 2sin 2θ，由此可得选项C 、D 正确，选项A 、B 错误．4.如图所示，竖直平面内有平行放置的光滑导轨，导轨间距为l ＝0.2 m ，电阻不计，导轨间有水平方向的匀强磁场，磁感应强度大小为B ＝2 T ，方向如图所示，有两根质量均为m ＝0.1 kg ，长度均为l ＝0.2 m ，电阻均为R ＝0.4 Ω的导体棒ab 和cd 与导轨接触良好，当用竖直向上的力F 使ab 棒向上做匀速运动时，cd 棒刚好能静止不动，则下列说法正确的是(g 取10m/s 2)( )A ．ab 棒运动的速度是5 m/sB ．力F 的大小为1 NC ．在1 s 内，力F 做的功为5 JD ．在1 s 内，cd 棒产生的电热为5 J解析：选A.对导体棒cd 由B Bl v2R l ＝mg ，得到v ＝5 m/s ，选项A 正确；再由F ＝mg ＋F 安＝2 N 知选项B 错误；在1 s 内，力F 做的功W ＝F v t ＝10 J ，选项C 错误；在1 s 内，cd 棒产生的电热Q ＝⎝⎛⎭⎫Bl v2R 2Rt ＝2.5 J ，选项D 错误．5．(2016·合肥一中高三检测)如图所示，间距l ＝0.3 m 的平行金属导轨a 1b 1c 1和a 2b 2c 2分别固定在两个竖直面内．在水平面a 1b 1b 2a 2区域内和倾角θ＝37°的斜面c 1b 1b 2c 2区域内分别有磁感应强度B 1＝0.4 T 、方向竖直向上和B 2＝1 T 、方向垂直于斜面向上的匀强磁场．电阻R ＝0.3 Ω、质量m 1＝0.1 kg 、长为l 的相同导体杆K 、S 、Q 分别放置在导轨上，S 杆的两端固定在b 1、b 2点，K 、Q 杆可沿导轨无摩擦滑动且始终接触良好．一端系于K 杆中点的轻绳平行于导轨绕过轻质定滑轮自然下垂，绳上穿有质量m 2＝0.05 kg 的小环．已知小环以a ＝6 m/s 2的加速度沿绳下滑．K 杆保持静止，Q 杆在垂直于杆且沿斜面向下的拉力F 作用下匀速运动．不计导轨电阻和滑轮摩擦，绳不可伸长．取g ＝10 m/s 2，sin 37°＝0.6，cos 37°＝0.8.求：(1)小环所受摩擦力的大小； (2)Q 杆所受拉力的瞬时功率．解析：(1)设小环受到的摩擦力大小为F f ，由牛顿第二定律，有m 2g －F f ＝m 2a 代入数据，得F f ＝0.2 N.(2)设通过K 杆的电流为I 1，K 杆受力平衡， 有F f ＝B 1I 1l设回路总电流为I ，总电阻为R 总，有I ＝2I 1 R 总＝32R设Q 杆下滑速度大小为v ，产生的感应电动势为E ，有I ＝ER 总E ＝B 2l vF ＋m 1g sin θ＝B 2Il拉力的瞬时功率为P ＝F v联立以上方程，代入数据得P ＝2 W. 答案：(1)0.2 N (2)2 W6.如图所示，两根足够长且平行的光滑金属导轨与水平面成53°角固定放置，导轨间连接一阻值为6 Ω的电阻R ，导轨电阻忽略不计．在两平行虚线m 、n 间有一方向垂直于导轨所在平面向下、磁感应强度为B 的匀强磁场．导体棒a 的质量为m a ＝0.4 kg ，电阻R a ＝3 Ω；导体棒b 的质量为m b ＝0.1 kg ，电阻R b ＝6 Ω.导体棒a 、b 分别垂直导轨放置并始终与导轨接触良好．a 、b从开始相距L 0＝0.5 m 处同时由静止释放，运动过程中它们都能匀速穿过磁场区域，当b 刚穿出磁场时，a 正好进入磁场，g 取10 m/s 2，不计a 、b 之间电流的相互作用，sin 53°＝0.8，cos 53°＝0.6.求：(1)在a 、b 分别穿越磁场的过程中，通过R 的电荷量之比；(2)在穿越磁场的过程中，a 、b 两导体棒匀速运动的速度大小之比； (3)磁场区域沿导轨方向的宽度d ； (4)在整个运动过程中，产生的总焦耳热． 解析：(1)由q 总＝I Δt ，I ＝E R 总，E ＝ΔΦΔt ，得q 总＝ΔΦR 总在b 穿越磁场的过程中，b 是电源，a 与R 是外电路，电路的总电阻R 总1＝8 Ω 通过R 的电荷量为q Rb ＝13q 总1＝13·ΔΦR 总1同理，a 在磁场中匀速运动时，R 总2＝6 Ω，通过R 的电荷量为q Ra ＝12q 总2＝12·ΔΦR 总2，可得q Ra ∶q Rb ＝2∶1.(2)设a 、b 穿越磁场的过程中的速度分别为v a 和v b ，则b 中的电流I b ＝BL v bR 总1由平衡条件得B 2L 2v bR 总1＝m b g sin 53°同理，a 在磁场中匀速运动时有 B 2L 2v aR 总2＝m a g sin 53°， 解得v a ∶v b ＝3∶1.(3)设b 在磁场中穿越的时间为t ，由题意得： v a ＝v b ＋gt sin 53°，d ＝v b t因为v 2a －v 2b ＝2gL 0sin 53°，v a ∶v b ＝3∶1所以d ＝0.25 m.(4)a 穿越磁场时所受安培力F 安＝m a g sin 53° 克服安培力所做的功W a ＝m a gd sin 53°＝0.8 J 同理，b 穿越磁场时克服安培力所做的功 W b ＝m b gd sin 53°＝0.2 J由功能关系得，在整个过程中，电路中产生的总焦耳热Q ＝W a ＋W b ＝1 J. 答案：(1)2∶1 (2)3∶1 (3)0.25 m (4)1 J。
电磁感应中双杆模型问题一、 在竖直导轨 上的“双杆滑动”问题1.等间距型如图 1 所示，竖直放置的两光滑平行金属导轨置于垂直导轨向里的匀强磁场中，两根质量相同的金属棒 导轨紧密接触且可自由滑动，先固定 a ，释放 b ，当 b 速度达到 10m/s 时，再释放 a ，经 1s 时间 a的速度达到 12m/s ，则：A 、 当 va=12m/s 时， vb=18m/sB 、当 va=12m/s 时， vb=22m/sC 、若导轨很长，它们最终速度必相同D 、它们最终速度不相同，但速度差恒定【解析】因先释放 b ，后释放 a ，所以 a 、b 一开始速度是不相等的，而且 b 的速度要大于 a 的速度， 轨所围的线框面积增大，使穿过这个线圈的磁通量发生变化，使线圈中有感应电流产生，利用楞次定律和安培定则判 断所围线框中的感应电流的方向如图所示。
再用左手定则判断两杆所受的安培力， 对两杆进行受力分析如图 1。
开始两 者的速度都增大，因安培力作用使 a 的速度增大的快， b 的速度增大的慢，线圈所围的面积越来越小，在线圈中产生了 感应电流；当二者的速度相等时，没有感应电流产生，此时的安培力也为零，所以最终它们以相同的速度都在重力作 用下向下做加速度为 g 的匀加速直线运动。
在释放 a 后的 1s 内对 a 、b 使用动量定理，这里安培力是个变力，但两杆所受安培力总是大小相等、方向相反的， 设在 1s 内它的冲量大小都为 I ，选向下的方向为正方向。
当 棒先向下运动时， 在 和 以及导轨所组成的闭合回路中产生感应电流， 于是 棒受到向下的安培力， 棒受到向 上的安培力，且二者大小相等。
释放 棒后，经过时间 t ，分别以 和 为研究对象，根据动量定理，则有：对 a 有： （ mg + I ） t ·= m v a0,对 b 有： （ mg － I ） t · = m v b － m v b0 联立二式解得： v b = 18 m/s ，正确答案为： A 、 C 。
微讲座(九)——电磁感应中的“双杆模型”一、“单杆切割”类常见情况是一杆静止、另一杆做切割磁感线运动，其实质是单杆问题．解决该问题的思路是：对静止的杆用平衡条件列方程，对运动杆用E ＝Bl v 求感应电动势，进而求电流、安培力等．(2014·高考天津卷)如图所示，两根足够长的平行金属导轨固定在倾角θ＝30°的斜面上，导轨电阻不计，间距L ＝0.4 m ．导轨所在空间被分成区域Ⅰ和Ⅱ，两区域的边界与斜面的交线为MN ，Ⅰ中的匀强磁场方向垂直斜面向下，Ⅱ中的匀强磁场方向垂直斜面向上，两磁场的磁感应强度大小均为B ＝0.5 T ．在区域Ⅰ中，将质量m 1＝0.1 kg ，电阻R 1＝0.1 Ω的金属条ab 放在导轨上，ab 刚好不下滑．然后，在区域Ⅱ中将质量m 2＝0.4 kg ，电阻R 2＝0.1 Ω的光滑导体棒cd 置于导轨上，由静止开始下滑．cd 在滑动过程中始终处于区域Ⅱ的磁场中，ab 、cd 始终与导轨垂直且两端与导轨保持良好接触，取g ＝10 m/s 2.问：(1)cd 下滑的过程中，ab 中的电流方向； (2)ab 刚要向上滑动时，cd 的速度v 多大；(3)从cd 开始下滑到ab 刚要向上滑动的过程中，cd 滑动的距离x ＝3.8 m ，此过程中ab 上产生的热量Q 是多少．[审题突破] (1)ab 刚好不下滑，隐含F fm ＝mg sin θ，方向沿斜面向上，ab 刚要向上滑动时，隐含F 安＝F fm ＋mg sin θ，摩擦力方向沿斜面向下．(2)由于ab 中的电流变化，产生的热量要用功能关系(能量守恒)结合电路知识求解． [解析] (1)由右手定则可知cd 中的电流方向由d 到c ，故ab 中的电流由a 流向b . (2)开始放置ab 刚好不下滑时，ab 所受摩擦力为最大静摩擦力，设其为F fm ，有F fm ＝m 1g sin θ①设ab 刚要上滑时，cd 棒的感应电动势为E ，由法拉第电磁感应定律有E ＝BL v ② 设电路中的感应电流为I ，由闭合电路欧姆定律有I ＝E R 1＋R 2③ 设ab 所受安培力为F 安，有F 安＝BIL ④此时ab 受到的最大静摩擦力方向沿斜面向下，由平衡条件有F 安＝m 1g sin θ＋F fm 综合①②③④式，代入数据解得v ＝5 m/s.(3)设cd 棒运动过程中在电路中产生的总热量为Q 总，由能量守恒定律有m 2gx sin θ＝Q总＋12m 2v 2 又Q ＝R 1R 1＋R 2Q 总解得Q ＝1.3 J.[答案](1)由a流向b(2)5 m/s(3)1.3 J二、“双杆切割”类1．初速度不为零，不受其他水平外力的作用光滑的平行导轨光滑不等距导轨装置图运动规律杆MN做变减速运动，杆PQ做变加速运动，稳定时，两杆的加速度均为零，以相等的速度匀速运动杆MN做变减速运动，杆PQ做变加速运动，稳定时，两杆的加速度均为零，两杆以不同的速度做匀速运动2.初速度为零，一杆受到恒定水平外力的作用光滑的平行导轨不光滑平行导轨装置图运动规律开始时，两杆做变加速运动；稳定时，两杆以相同的加速度做匀加速运动开始时，若f QP<F≤f QP＋f MN，则PQ杆先做变加速运动后做匀速运动；MN杆静止．若F>f QP＋F MN，PQ杆先做变加速运动后做匀加速运动，MN杆先静止后做变加速运动最后和PQ杆同时做匀加速运动，且加速度相同如图，ab和cd是两条竖直放置的光滑金属导轨，MN和M′N′是两根用细线连接的金属杆，其质量分别为m和2m.竖直向上的外力F作用在杆MN上，使两杆水平静止，两杆的总电阻为R，导轨间距为l.整个装置处在磁感应强度为B的匀强磁场中，磁场方向与两导轨所在平面垂直．导轨电阻可忽略，重力加速度为g.在t＝0时刻将细线烧断，保持F不变，金属杆和导轨始终接触良好，且两金属杆始终水平．求：(1)细线烧断后，任意时刻两杆运动的速度之比；(2)两杆分别达到的最大速度．[解析](1)设某时刻MN和M′N′速度分别为v1、v2细线烧断前，对整体有F＝3mg细线烧断后，对MN有F－mg－F安＝ma1对M′N′有2mg－F安＝2ma2得a 1a 2＝2，又v ＝a Δt 得v 1∶v 2＝2∶1.①(2)当MN 和M ′N ′的加速度为零时，速度最大 对M ′N ′受力平衡：BIl ＝2mg ② 又I ＝E R ③E ＝Bl v 1＋Bl v 2④由①②③④得v 1＝4mgR 3B 2l 2，v 2＝2mgR3B 2l 2.[答案] (1)2∶1 (2)4mgR 3B 2l 2 2mgR3B 2l 2两杆同时做切割磁感线运动时，产生两个感应电动势，回路中的电流是由这两个电动势共同决定．因此弄清回路中的总电动势是等于两电势之和，还是等于两电动势之差，是解决问题的关键.1．(多选)(2016·唐山模拟)如图所示，水平传送带带动两金属杆a 、b 匀速向右运动，传送带右侧与两光滑平行金属导轨平滑连接，导轨与水平面间夹角为30°，两虚线EF 、GH 之间有垂直导轨平面向下的匀强磁场，磁感应强度为B ，磁场宽度为L ，两金属杆的长度和两导轨的间距均为d ，两金属杆质量均为m ，两杆与导轨接触良好．当金属杆a 进入磁场后恰好做匀速直线运动，当金属杆a 离开磁场时，金属杆b 恰好进入磁场，则( )A ．金属杆b 进入磁场后做加速运动B ．金属杆b 进入磁场后做匀速运动C ．两杆在穿过磁场的过程中，回路中产生的总热量为mgLD ．两杆在穿过磁场的过程中，回路中产生的总热量为mgL2解析：选BC.两杆从导轨顶端进入磁场过程中，均只有重力做功，故进入磁场时速度大小相等，金属杆a 进入磁场后做匀速运动，b 进入磁场后，a 离开磁场，金属杆b 受力与金属杆a 受力情况相同，故也做匀速运动，A 项错误、B 项正确；两杆匀速穿过磁场，减少的重力势能转化为回路的电热，即Q ＝2mgL sin 30°＝mgL ，C 项正确、D 项错误．2．(多选)如图所示，两足够长平行金属导轨固定在水平面上，匀强磁场方向垂直导轨平面向下，金属棒ab 、cd 与导轨构成闭合回路且都可沿导轨无摩擦滑动，两金属棒ab 、cd 的质量之比为2∶1.用一沿导轨方向的恒力F 水平向右拉金属棒cd ，经过足够长时间以后( )A ．金属棒ab 、cd 都做匀速运动B ．金属棒ab 上的电流方向是由b 向aC ．金属棒cd 所受安培力的大小等于2F3D ．两金属棒间距离保持不变解析：选BC.对两金属棒ab 、cd 进行受力分析和运动分析可知，两金属棒最终将做加速度相同的匀加速直线运动，且金属棒ab 速度小于金属棒cd 速度，所以两金属棒间距离是变大的，由楞次定律判断金属棒ab 上的电流方向由b 到a ，A 、D 错误，B 正确；以两金属棒整体为研究对象有：F ＝3ma ，隔离金属棒cd 分析其受力，则有：F －F 安＝ma ，可求得金属棒cd 所受安培力的大小F 安＝23F ，C 正确．3.(2016·泸州模拟)如图所示，两条足够长的平行金属导轨相距L ，与水平面的夹角为θ，整个空间存在垂直于导轨平面的匀强磁场，磁感应强度大小均为B ，虚线上方轨道光滑且磁场方向向上，虚线下方轨道粗糙且磁场方向向下．在导体棒EF 以初速度v 0沿导轨上滑至最大高度的过程中，导体棒MN 一直静止在导轨上．若两导体棒质量均为m 、电阻均为R ，导轨电阻不计，重力加速度为g ，在此过程中导体棒EF 上产生的焦耳热为Q ，求：(1)导体棒MN 受到的最大摩擦力； (2)导体棒EF 上升的最大高度．解析：(1)EF 获得向上的初速度v 0时，感应电动势 E ＝BL v 0电路中电流为I ，由闭合电路欧姆定律得I ＝E 2R此时对导体棒MN 进行受力分析，由平衡条件得 F A ＋mg sin θ＝F f F A ＝BIL解得F f ＝B 2L 2v 02R＋mg sin θ.(2)导体棒EF 上升过程中MN 一直静止，对系统，由能的转化和守恒定律，有 12m v 2＝mgh ＋2Q ， 解得h ＝m v 20－4Q2mg.答案：(1)B 2L 2v 02R ＋mg sin θ (2)m v 20－4Q2mg4．(2016·德阳市二诊)如图所示，质量均为m 的物体A 、B 之间用劲度系数为k 的轻弹簧连接，静止于倾角为θ的光滑斜面上，物体A 与挡板接触而不粘连．物体B 用平行于斜面的轻质细线绕过光滑的滑轮与水平导轨上的金属杆ab 连接．金属杆ab 、cd 的质量都为m 0，电阻都为R .金属杆长度及导轨的宽度均为d ，金属杆与导轨的接触良好，水平导轨足够长且光滑，电阻不计，导轨间有垂直于导轨平面向上的匀强磁场(图中未画出)，磁感应强度为B .开始时整个系统处于静止状态，与杆连接的细线水平，细线刚好拉直而无作用力．现用恒定的水平力作用于cd 杆的中点，使杆cd 由静止开始向右运动，当杆cd 开始匀速运动时，物体A 恰好与挡板间无弹力．求：(1)从杆cd 开始运动到匀速运动过程中物体B 运动的距离L ； (2)cd 杆匀速运动的速度大小v ；(3)从cd 杆开始运动到匀速运动过程中，cd 杆产生的焦耳热为Q ，水平恒力做的功W 为多大？解析：(1)弹簧开始压缩量x 1＝mg sin θk挡板对物体A 恰无弹力时弹簧伸长量x 2＝mg sin θkB 移动距离L ＝x 1＋x 2＝2mg sin θk .(2)cd 杆匀速运动时有F ＝F A ＝2mg sin θ F A ＝BIL I ＝BL v2R得v ＝4mgR sin θB 2L 2.(3)由功能关系得W ＝12m 0v 2＋mgL sin θ＋Q 热Q 热＝2QW ＝8m 0m 2g 2R 2sin 2 θB 4L 4＋2m 2g 2sin 2θk ＋2Q .答案：(1)2mg sin θk (2)4mgR sin θB 2L 2(3)8m 0m 2g 2R 2sin 2 θB 4L 4＋2m 2g 2sin 2θk＋2Q5．如图甲，电阻不计的轨道MON 与PRQ 平行放置，ON 及RQ 与水平面的倾角θ＝53°，MO 及PR 部分的匀强磁场竖直向下，ON 及RQ 部分的磁场平行轨道向下，磁场的磁感应强度大小相同，两根相同的导体棒ab 和cd 分别放置在导轨上，与导轨垂直并始终接触良好．棒的质量m ＝1.0 kg ，R ＝1.0 Ω，长度L ＝1.0 m 与导轨间距相同，棒与导轨间动摩擦因数μ＝0.5，现对ab 棒施加一个方向水平向右，按图乙规律变化的力F ，同时由静止释放cd 棒，则ab 棒做初速度为零的匀加速直线运动，g 取10 m/s 2.(1)求ab 棒的加速度大小； (2)求磁感应强度B 的大小；(3)若已知在前2 s 内F 做功W ＝30 J ，求前2 s 内电路产生的焦耳热； (4)求cd 棒达到最大速度所需的时间． 解析：(1)对ab 棒：F f ＝μmg v ＝atF －BIL －F f ＝ma F ＝m (μg ＋a )＋B 2L 2at2R由题图信息，代入数据解得：a ＝1 m/s 2. (2)当t 1＝2 s 时，F ＝10 N ，由(1)知 B 2L 2at2R＝F －m (μg ＋a )，得B ＝2 T. (3)0～2 s 过程中，对ab 棒，x ＝12at 21＝2 mv 2＝at 1＝2 m/s由动能定理知：W －μmgx －Q ＝12m v 22代入数据解得Q ＝18 J.(4)设当时间为t ′时，cd 棒达到最大速度， F N ′＝BIL ＋mg cos 53° F f ′＝μF N ′mg sin 53°＝F f ′mg sin 53°＝μ⎝⎛⎭⎫B 2L 2at ′2R ＋mg cos 53° 解得t ′＝5 s.答案：(1)1 m/s 2 (2)2 T (3)18 J (4)5 s 6．(2016·安徽蚌埠三县联谊校联考)如图所示，两根足够长且平行的光滑金属导轨所在平面与水平面成α＝53°角，导轨间接一阻值为3 Ω的电阻R ，导轨电阻忽略不计．在两平行虚线间有一与导轨所在平面垂直的匀强磁场，磁场区域的宽度为d ＝0.5 m ．导体棒a 的质量为m 1＝0.1 kg 、电阻为R 1＝6 Ω；导体棒b 的质量为m 2＝0.2 kg 、电阻为R 2＝3 Ω，它们分别垂直导轨放置并始终与导轨接触良好．现从图中的M 、N 处同时将a 、b 由静止释放，运动过程中它们都能匀速穿过磁场区域，且当a 刚出磁场时b 正好进入磁场．(sin 53°＝0.8，cos 53°＝0.6，g 取10 m/s 2，a 、b 电流间的相互作用不计)，求：(1)在b 穿越磁场的过程中a 、b 两导体棒上产生的热量之比；(2)在a 、b 两导体棒穿过磁场区域的整个过程中，装置上产生的热量； (3)M 、N 两点之间的距离．解析：(1)在b 穿越磁场的过程中，b 相当于电源，a 与R 是外电路，则有I b ＝I a ＋I R . a 与R 是并联关系，则有I a R 1＝I R R ，a 产生的热量为Q a ＝I 2a R 1t ，b 产生的热量为Q b ＝I 2b R 2t . 则Q a ∶Q b ＝I 2a R 1∶I 2b R 2，代入数据可解得Q a ∶Q b ＝2∶9. (2)a 、b 穿过磁场区域的整个过程中，由能量守恒可得， Q ＝m 1g sin α·d ＋m 2g sin α·d ，代入数据解得Q ＝1.2 J. (3)设a 进入磁场的速度大小为v 1，此时电路中的总电阻R 总1＝R 1＋RR 2R ＋R 2＝⎝ ⎛⎭⎪⎫6＋3×33＋3 Ω＝7.5 Ω设b 进入磁场的速度大小为v 2，此时电路中的总电阻R 总2＝R 2＋R 1R R 1＋R ＝⎝ ⎛⎭⎪⎫3＋6×36＋3 Ω＝5 Ω由m 1g sin α＝B 2L 2v 1R 总1和m 2g sin α＝B 2L 2v 2R 总2，可得v 1v 2＝m 1R 总1m 2R 总2＝34.设a 匀速运动时，m 2g sin α＝m 2a 0，v 2＝v 1＋a 0d v 1，联立并代入数据解得v 21＝12 m 2/s 2，则v 22＝169v 21. M 、N 两点之间的距离Δs ＝v 222a 0－v 212a 0＝712 m.答案：(1)2∶9 (2)1.2 J (3)712 m。

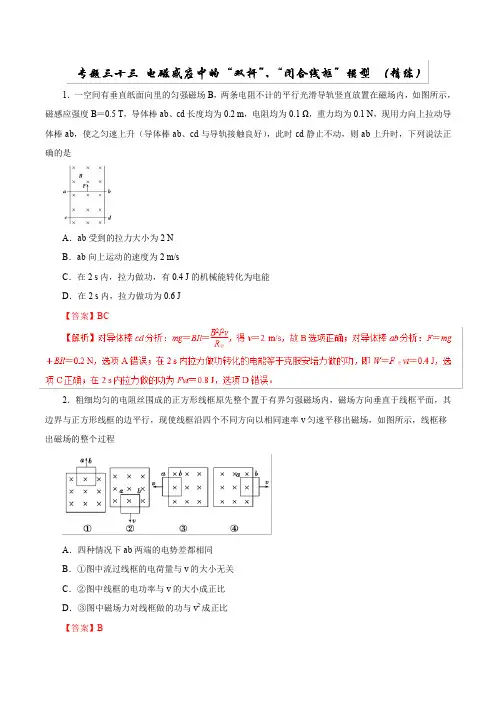

1．一空间有垂直纸面向里的匀强磁场B，两条电阻不计的平行光滑导轨竖直放置在磁场内，如图所示，磁感应强度B＝0.5 T，导体棒ab、cd长度均为0.2 m，电阻均为0.1 Ω，重力均为0.1 N，现用力向上拉动导体棒ab，使之匀速上升（导体棒ab、cd与导轨接触良好），此时cd静止不动，则ab上升时，下列说法正确的是A．ab受到的拉力大小为2 NB．ab向上运动的速度为2 m/sC．在2 s内，拉力做功，有0.4 J的机械能转化为电能D．在2 s内，拉力做功为0.6 J【答案】BC2．粗细均匀的电阻丝围成的正方形线框原先整个置于有界匀强磁场内，磁场方向垂直于线框平面，其边界与正方形线框的边平行，现使线框沿四个不同方向以相同速率v匀速平移出磁场，如图所示，线框移出磁场的整个过程A．四种情况下ab两端的电势差都相同B．①图中流过线框的电荷量与v的大小无关C．②图中线框的电功率与v的大小成正比D．③图中磁场力对线框做的功与v2成正比【答案】B【解析】由法拉第电磁感应定律E＝ΔΦ/Δt，闭合电路欧姆定律I＝E/R，电流定义式I＝q/Δt可得q＝ΔΦ/R，线框沿四个不同方向移出磁场，流过线框的电荷量与v的大小无关，选项B正确。
四种情况下ab 两端的电势差不相同，选项A错误。
②图中线框的电功率P＝E2/R，E＝BLv，P与v的二次方大小成正比，选项C错误；③图中磁场力F＝BIL，I＝E/R，E＝BL v，磁场力对线框做功W＝FL，磁场力对线框做的功与v成正比，选项D错误。
7．（多选）在如图所示的倾角为θ的光滑斜面上，存在着两个磁感应强度大小均为B的匀强磁场，区域Ⅰ的磁场方向垂直斜面向上，区域Ⅱ的磁场方向垂直斜面向下，磁场的宽度均为L，一个质量为m、电阻为R、边长也为L的正方形导线框，由静止开始沿斜面下滑，当ab边刚越过GH进入磁场Ⅰ区时，恰好以速度v1做匀速直线运动；当ab边下滑到JP与MN的中间位置时，线框又恰好以速度v2做匀速直线运动，从ab边越过GH到到达MN与JP的中间位置的过程中，线框的动能变化量为ΔE k，重力对线框做功大小为W1，安培力对线框做功大小为W2，下列说法中正确的有A．在下滑过程中，由于重力做正功，所以有v2>v1B．从ab边越过GH到到达MN与JP的中间位置的过程中，线框的机械能守恒C．从ab边越过GH到到达MN与JP的中间位置的过程中，有W1－ΔE k的机械能转化为电能D．从ab边越过GH到到达MN与JP的中间位置的过程中，线框动能的变化量大小ΔE k＝W1－W2【答案】CD8．（多选）如图甲所示，光滑绝缘水平面上，虚线MN的右侧存在磁感应强度B＝2 T的匀强磁场，MN 的左侧有一质量m＝0.1 kg的矩形线圈abcd，bc边长L1＝0.2 m，电阻R＝2 Ω。
电磁感应中的单双杆问题-、单杆问题(一) 与动力学相结合的问题1、水平放置的光滑金属轨道上静止一根质量为m的金属棒MN，电阻为R,左端连接-电动势为E，内阻为r的电源，其他部分及连接处电阻不计，试求：金属棒在轨道上的最大速度?2、水平放置的光滑金属轨道上静止一根质量为m的金属棒MN ,电阻为R,左端连接一电阻为R，MN在恒力F的作用下从静止开始运动，其他部分及连接处电阻不计，试求：金属棒在轨道上的最大速度?3、金属导轨左端接电容器，电容为 整个装置处于垂直纸面磁感应强度为 速度v ,试求金属棒的最大速度？C ,轨道上静止一长度为 L 的金属棒cd ， B 的匀强磁场当中，现在给金属棒一初_P< X X ~p< X X1 (k 乂(二)与能量相结合的题型 1、倾斜轨道与水平面夹角为，整个装置处于与轨道相垂直的匀强磁场当中，导轨顶端连有一电阻R ，金属杆的电阻也为 R 其他电阻可忽略，让金属杆由静止释放，经过一段时 求: 间后达到最大速度V m ，且在此过程中电阻上生成的热量为 (1 )金属杆达到最大速度时安培力的大小(2)磁感应强度B 为多少(3 )求从静止开始到达到最大速度杆下落的高度2. ( 20 分)如图所示，竖直平面内有一半径为r 、内阻为R i 、粗细均匀的光滑半圆形金属环，在 M 、N 处与相距为2r 、电阻不计的平行光滑 金属轨道ME 、NF 相接，EF 之间接有电阻 R 2,已知R i = 12R , R 2MNATCDB[xR■ ■ ■ ■ *=4R 。
在MN 上方及CD 下方有水平方向的匀强磁场 I 和II ，磁感应强度大小均为 B 。
现有质量为m 、电阻不计的导体棒 ab ,从半圆环的最高点 A 处由静止下落，在下落过程中导体 棒始终保持水平，与半圆形金属环及轨道接触良好，两平行轨道中够长。
已知导体棒 ab 下落r/2时的速度大小为 W ，下落到MN 处的速度大小为 V 2。
