名目技术建议书1引言近年来，在中国电信公司的关注和大力支持下，华为公司光网络取得了长足的开展和进步。

截至2007年底，华为OptiX光网络系列产品在全球网上应用超过70万套，在109多个国家和地区的540多个运营商获得规模应用，规模应用于全球电信50强中的28个。

据业界著名咨询公司OvumRHK统计：自2001年起华为在亚太光网络市场排名持续第一；2007年华为是全球光网络市场增长最快的设备提供商(2007年vs.2006年全球光网络市场份额年度同比增长第一)，份额到达12.8%，全球排名第二。

另外，华为公司有完整的提供链体系和质量保证措施，可保证符合标书要求的合格标的物的按时交付；还有完善的售后效劳支撑体系，可为电信公司的网络建设和运营提供有力保障。

作为中国电信公司的重要合作伙伴，华为技术不仅是一个国际知名大公司，更是一个对客户负责的公司。

在此，华为技术建议中国电信集团公司在本次采购工程中，采纳华为公司的OptiXOSN9500、OptiXOSN7500、OptiXOSN3500、OptiXOSN2500、、OptiXOSN2000、OptiX10G 〔Metro5000〕、OptiX2500+〔Metro3000〕、OptiX155/622H〔Metro1000〕设备、OptiXMetro500、OptiXMetro100。

结合电信本次集采工程及华为设备在电信网络上的应用情况，华为公司从电信公司的实际运营动身，整网考虑电信传送网络的快速调度、快速调整、快速覆盖、快速扩容的端到端响应需求，充分发扬同一厂家SDH设备、网络级网管在超大型网络中的端到端调度优势，最大限度提升电信传送网络的竞争优势，并尽可能落低业务的运营本钞票。

需要特别指出的是，本次建议采纳的OptiXOSN9500、OptiXOSN7500、OptiXOSN3500和OptiXOSN2500可向ASON智能光网络平滑演进，只需要升级设备的主控软件，并在网管系统上加载ASON智能操纵软件模块即可。

华为OTN产品介绍P

4
典型的OTN方案
OSN8800 T64/T32
概述： OTN系列产品 - OSN8800 T64/T32/T16＆6800
干线
OSN8800 T64/T32
80*40G/100G
OSN8800 T64/T32
＆3800＆1800 I / II -基础通信网络。 OTN的客户主要为能源，企业，交通运输，金融，政府，教育和ISP等行业。
ITU-T Q10 rapporteur
Dr.Yusheng Bai
Chief Optoelectirc Scientist
Dr. Fei Zhu
Architecturer
Dr. Andy Shen
Optoelectric Expert

超过10 个国际杰出科学家和超过3300 研发专家在传送领域3500 项专利技术，45 项专利纳入国际标准
统一传送
VC PKT ODU
OTN SDH Packet WDM
ROADM
ASON，更高可靠性 OTN 骨干网
1 2 3 N
SLA Level 1 Level 2 Level 3 Level 4 Level 5 <50ms >50ms Service status after #N fiber cut #1 #2 #3 #N
10G/40G OTU
10G/40G OTU
10G / 4 0G 系统
现有设备新增设备
100G OTU
100G OTU
1 0 G + 1 0 0 G 系统
现有设备
新增设备
新建设1 0 0 G 网络平面，全网重新投资建设，传输性能更优
17

华为SDH传输设备 OptiX_2500 硬件

1、业务的环回：内环回和外环回； 2、告警反转：针对T-ALOS告警，一次有效。 3、通道保护查询； 4、业务装载与业务未装载；
华为机密，未经许可不得扩散
文档密级：内部公开
拉手条指示灯
a. 绿：运行灯 5次/s：未开工状态 1次/s；开工状态 2次/2s：脱机状态，与SCC板通信中断
b. 红：告警指示灯常灭：无告警危急：3次/ s 主要：2次/ s 次要：1次/ s 常亮：CPU自检未通过，硬件故障

E3/T3电接口功能块组成
准同步物理接口PPI
低阶通道适配LPA
低阶通道终端LPT
高阶通道适配HPA
华为机密，未经许可不得扩散
文档密级：内部公开
PL3板
P L 3 板的内容等同于 P D
1、提供3个34M上下线路（映射和解映射）； 2、PL3的支路板根据提供的接口为：提供34M、45M业务； 3、接口板：C34S板； 4、中继电缆：SYV-75-2-1,传输距离：最大：140m
文档密级：内部公开
PQ1
P Q 1 板的内容等同于 P D 1 板，只是 . . . . . .
1、提供63个2M上下线路（映射和解映射）； 2、接口板：E75B、E75S、E12S板
华为机密，未经许可不得扩散
文档密级：内部公开
PD1/PQ1/PM1板

日常维护：

外同步接口
华为机密，未经许可不得扩散
辅助接口
文档密级：内部公开
管理接口
系统信号流
交叉连接矩阵（高阶、低阶）
STM-1
STM-4
STM-16
S D H 接口

华为SDH设备介绍需要

单子架可直接上下252个2M信号，或 24个34M/45M信号，或8个140M信号，或8个155M信号，或者以上各种速率的组合信号。
❖24×24 VC4全交叉：支持VC-4/VC-3/VC-12全交叉
TU：支路接口单元 XC：交叉连接单元 SCC：系统控制与通信单元
LU：线路接口单元 STG：同步定时发生单元
155/622H 总结
▪ 交叉能力：16×16 VC4，1008×1008VC12.支持VC-4/VC-3/VC-12全交叉
▪ 多业务接入：SDH/PDH接口、155M ATM接口、10M/100M IP接口 ▪ 接入容量：3×STM-4、6 ×STM-1、4×STM-1 ATM光接口、
6 ×E3/T3(34M/45M)、80×E1/T1、8×FE以及12路
用户接口：提供2/4×155Mbit/s的ATM单模或多模光接口；提供保护的最大业务接入容量为 155Mbit/s
用户接口：提供8×10M/100M兼容的以太网电接口，单设备最大业务接入容量为48×E1
用户接口：提供4×10M/100M兼容的以太网电接口和2×100M以太网单模或多模光接口，单设备最大业务接入容量为48×合保护
新一代STM-16多业务传输设备
------OptiX 2500+(Metro 3000)
2500+总结
▪ 交叉能力：128×128等效VC4，2016×2016等效VC12.最大接入96个STM-1，支持VC-4/VC-3/VC-12全交叉
理板
❖MADM系统：
在线路区支持4个光接口，采用双系统设计，可配置成0:2独立系统、1+1 主备系统或1:1主从系统，或它们任意组合的双系统。支路接口可支持多达8 个STM-1光接口，除可用于光支路上下业务外，其中六个光口可被用做线路接口，通过灵活地配置成ADM、TM 或REG，使其具备环路自愈能力。

华为metro1000传输设备说明

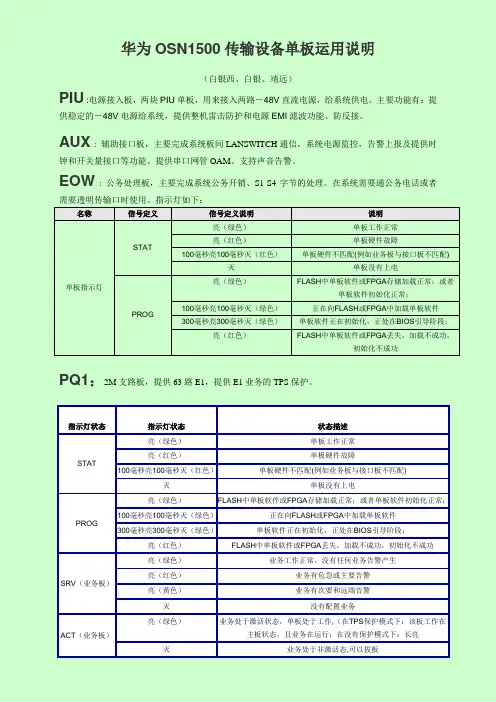

华为OSN1500传输设备单板运用说明（白银西、白银、靖远）PIU :电源接入板，两块PIU单板，用来接入两路－48V直流电源，给系统供电。

主要功能有：提供稳定的－48V电源给系统，提供整机雷击防护和电源EMI滤波功能、防反接。

AUX: 辅助接口板，主要完成系统板间LANSWITCH通信，系统电源监控，告警上报及提供时钟和开关量接口等功能、提供串口网管OAM、支持声音告警。

EOW: 公务处理板，主要完成系统公务开销、S1-S4字节的处理。

在系统需要通公务电话或者需要透明传输口时使用。

指示灯如下：名称信号定义信号定义说明说明单板指示灯STAT亮（绿色）单板工作正常亮（红色）单板硬件故障100毫秒亮100毫秒灭（红色）单板硬件不匹配(例如业务板与接口板不匹配)灭单板没有上电PROG亮（绿色）FLASH中单板软件或FPGA存储加载正常；或者单板软件初始化正常；100毫秒亮100毫秒灭（绿色）正在向FLASH或FPGA中加载单板软件300毫秒亮300毫秒灭（绿色）单板软件正在初始化，正处在BIOS引导阶段；亮（红色）FLASH中单板软件或FPGA丢失，加载不成功，初始化不成功PQ1：2M支路板，提供63路E1，提供E1业务的TPS保护。

指示灯状态指示灯状态状态描述STAT亮（绿色）单板工作正常亮（红色）单板硬件故障100毫秒亮100毫秒灭（红色）单板硬件不匹配(例如业务板与接口板不匹配) 灭单板没有上电PROG亮（绿色）FLASH中单板软件或FPGA存储加载正常；或者单板软件初始化正常；100毫秒亮100毫秒灭（绿色）正在向FLASH或FPGA中加载单板软件300毫秒亮300毫秒灭（绿色）单板软件正在初始化，正处在BIOS引导阶段；亮（红色）FLASH中单板软件或FPGA丢失，加载不成功，初始化不成功SRV（业务板）亮（绿色）业务工作正常，没有任何业务告警产生亮（红色）业务有危急或主要告警亮（黄色）业务有次要和远端告警灭没有配置业务ACT（业务板）亮（绿色）业务处于激活状态，单板处于工作,（在TPS保护模式下：该板工作在主板状态，且业务在运行；在没有保护模式下：长亮灭业务处于非激活态,可以拔板CXL4：线路板，实现光信号处理、交叉、定时、主控等功能，单板示意图如下：单板指示灯说明：STAT绿灯亮：单板工作正常，红灯亮：单板硬件故障红灯100ms亮，100ms灭：单板硬件不匹配；ACTX 绿灯亮：交叉主板状态灭：交叉备板状态；ACTC 绿灯亮：主控主板状态灭：主控备板状态PROG 绿灯亮：单板软件和FPGA加载正常，工作正常绿灯100ms亮，100ms灭：正在加载软件绿灯300ms亮，300ms灭：单板软件在初始化红灯亮：单板软件和FPGA丢失；SRVX 绿灯亮，业务工作正常，没有任何业务告警产生。

华为-SDH设备概述

接口类型
连接器
支持定波长输出，支持I16、S-16.1、L-16.1、 LC L-16.2、L-16.2Je
I-4、S-4.1、L-4.1、L-4.2、 Ve-4.2
LC
I-4、S-4.1、L-4.1、L-4.2、 Ve-4.2
LC
I-4、S-4.1、L-4.1、L-4.2、 Ve-4.2
LC
I-1、S-1.1、L-1.1、L-1.2、 Ve-1.2
系统结构
STM-N光信号
SDH
接口单元
交叉矩阵
PDH/ 以太
网接
口单
元
PDH或以太网业务信号
开销处理单元
同步定辅助时单元接口
单元
系统控制和通信单元
Байду номын сангаас板类型
➢ 单板根据它所完成的功能，可以分为以下几类： – SDH功能单元 – PDH功能单元 – 以太网功能单元 – 交叉连接和时钟功能单元 – 系统控制功能单元 – 辅助单元 – 电源单元 – 风扇单元 – 其他单元
OU08 8路STM-1光接口引出板
EU04 4路STM-1电接口引出板
TSB8 8路电接口保护倒换板
TSB4 4路电接口保护倒换板
对应槽位 slot 14、16 slot 14、16 slot 14、16 slot 14、16
slot 14、16
接口类型
配合单板
SMB SMB SMB 无
无
与SEP1配合使用
所包括的单板 CXL1/4/16
GXCS、EXCS SCC
单元功能
适用设备
完成SDH、PDH信号之间的交叉连接；为设备提供系统时钟；系统的控制与通讯功

FA16产品介绍

13
OptiX FA16业务调度能力
华为技术.
线路2M b/s与业务接口间的Drop/Insert
线路2Mb/s东西向穿通广播功能（D/I加穿通）
业务接口间连接
传输行销部 V.9906
14
华为FA16与PCM设备比较
华为技术.
－－无交叉连接设备组网
PCM
PCM
配线
用户电缆
PCM
架
PCM
PCM
网管
对机柜内环境电源的监控
FA16
SDH/PDH
FA16
E S C
环境电源监控板
温度湿度配线架一次电源蓄电池门禁
系统本身自带监控单元，不需另配设备和软件
实现简单, 成本低
环境电源监控板另外提供三个串口
传输行销部 V.9906
31
华为技术.
环境适应性
电压波动高达±30%， HONET电压适应范围：150 300V
2M或U口 FA16
2M
A8010
DSL
FA16 DSL
INTERNRT网
传输行销部 V.9906
42
6. 调度业务透传
华为技术.
C&C08-S 调度机
FA16 2M FA16 2M FA16
VFB/ASL
VFB/ASL
VFB/ASL
调度电话
调度电话
传输行销部 V.9906
43
7. 交换机互连
华为技术.
F01AV-U 一体化配置总装机柜
1.8m
传输行销部 V.9906
10
华为技术.
OptiX FA16机柜结构
ESC 一次电源

华为传输设备硬件介绍 PPT

85
41
RUN
ETHERNET
COM2
COM3
COM4(F3)
F2
4
1
1
CRT
RST
ALM OUT1 MODEM(F)
OUT2
IN1/2
光网络产品介绍
---SDH&OSN产品
光网络产品技术服务部 2007.01
•内容介绍
第一章 SDH&OSN产品简介第二章 SDH&OSN产品组网和应用第三章硬件特性第四章尾纤及线缆
华为SDH&OSN产品介绍
OptiX iManager T2000/T2100
NMS
SDH产品系列
OptiX Metro 100 OptiX Metro 200 OptiX Metro 500 OptiX Metro 1000(155/622H) OptiX Metro 1050 OptiX Metro 2050(155/622) OptiX 2500 OptiX Metro 3000(2500+) OptiX Metro 3100 OptiX Metro 5000 OptiX OSN 2000
OSN产品系列
OptiX OSN 1500A OptiX OSN 1500B OptiX OSN 2500 OptiX OSN 2500 REG OptiX OSN 3500 OptiX OSN 7500 OptiX OSN 9500
SDH主流发货产品
Metro 100
Metro 500
Metro 1000 （155/622H）
可安装于19“/ETSI 300mm/ETSI 600mm机柜中可以壁挂式安装桌面安装
业务接入能力

华为SDH设备介绍(需要)全解

电源提供多种供电选择 -48V/-60V/24V /110~220V市电
集成单元（集成主控、交叉、时钟、线路和支路为一体）提供多种组合选择
扩展槽位
提供多种业务选择
交叉能力
4×FE 2×N*64K
高阶：6×6
VC4 低阶：378×378 VC12/VC3
体积小 436mm(w)*293mm(D)*42mm（H）(IU高) 重量轻满配置仅4.5Kg 功耗低标准配置功耗仅21 w

4
OptiX Metro 1000 V3
--集成型 STM-1/4 MSTP 设备
升级能力
STM-1/STM-4
体积小 436mm（W）×296mm（D）×86mm（H）(2U高) 重量轻满配置仅8Kg 功耗低标准配置功耗60w
线路接入能力
5×STM-4(o),16×STM-1(o) 6×STM-1(e) 单纤双向:6×STM-1(o)
安装方便
19英寸机柜/机架 300/600mm ET移动基站接入/PHS传输 •大客户专线接入
2
OptiX Metro 500
--集成型 STM-1 MSTP 设备
多业务处理能力
1/2×STM-1 8/16/24/32×E1
3 ×E3/T3 （V.35/ V.24/ X.21)
灵活的安装方式

19英寸机柜/机架 300/600mm ETSI 标准机柜桌面或壁挂式安装户外机柜安装
1
OptiX Metro 200
--集成型 STM-1 MSTP 设备
处理能力
1×STM-1 8xE1
436mm(w)*293mm(D)*42mm（H)(IU高提供交流220V（100~240V）、直流-48V DC（-36~72V）电源接入；

华为全系列传输设备介绍

Pp－表示光通道代价(dB) C－所有活动连接器衰减之和，每个连接器衰减取0．5dB Mc－表示光缆富裕度，取3dB af—光纤衰耗系数
as—光纤熔接接头每公里衰耗系数
1．31μm
af=0．37dB/km
1．55μm
af=0．22dB/km
活动连接器损耗
C=1 dB
光纤熔接头平均衰减 as=0．055 dB/km
IU IU IU IU IU
在线升级
5 5 2.5 10 10
10 10 2.5 5 5
GG G G G
GGG G G
IU IU IU IU IU X X IU IU IU IU IU
CC
SS
2.5 2.5 2.5 10 10
10 10 2.5 2.5 2.5
GG G G G
GGG G G
IU IU IU IU IU
2.5 2.5 2.5 2.5 10
10 2.5 2.5 2.5 2.5
GG G G G
GGG G G
IU IU IU IU IU X X IU IU IU IU IU
CC
SS
2.5 2.5 2.5 2.5 10
10 2.5 2.5 2.5 2.5
GG G G G
GGG G G
IU IU IU IU IU
GE02
EGS2 EGT2
1250
1000BASE-SX 1000BASE-LX
1250
1000Base-LX
பைடு நூலகம்1250
1000Base-SX
1250 Page101007Base-LX
100Base-FX(单模)
支持其他光接口种类
波长

华为Metro1000-Metro2050-Metro3000-SDH光传输设备

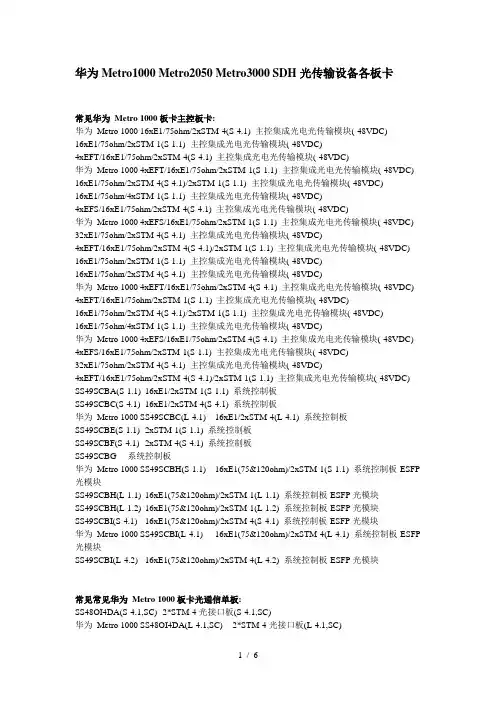

华为Metro1000 Metro2050 Metro3000 SDH光传输设备各板卡常见华为Metro 1000板卡主控板卡:华为Metro 1000 16xE1/75ohm/2xSTM-4(S-4.1) 主控集成光电光传输模块(-48VDC)16xE1/75ohm/2xSTM-1(S-1.1) 主控集成光电光传输模块(-48VDC)4xEFT/16xE1/75ohm/2xSTM-4(S-4.1) 主控集成光电光传输模块(-48VDC)华为Metro 1000 4xEFT/16xE1/75ohm/2xSTM-1(S-1.1) 主控集成光电光传输模块(-48VDC) 16xE1/75ohm/2xSTM-4(S-4.1)/2xSTM-1(S-1.1) 主控集成光电光传输模块(-48VDC)16xE1/75ohm/4xSTM-1(S-1.1) 主控集成光电光传输模块(-48VDC)4xEFS/16xE1/75ohm/2xSTM-4(S-4.1) 主控集成光电光传输模块(-48VDC)华为Metro 1000 4xEFS/16xE1/75ohm/2xSTM-1(S-1.1) 主控集成光电光传输模块(-48VDC) 32xE1/75ohm/2xSTM-4(S-4.1) 主控集成光电光传输模块(-48VDC)4xEFT/16xE1/75ohm/2xSTM-4(S-4.1)/2xSTM-1(S-1.1) 主控集成光电光传输模块(-48VDC) 16xE1/75ohm/2xSTM-1(S-1.1) 主控集成光电光传输模块(-48VDC)16xE1/75ohm/2xSTM-4(S-4.1) 主控集成光电光传输模块(-48VDC)华为Metro 1000 4xEFT/16xE1/75ohm/2xSTM-4(S-4.1) 主控集成光电光传输模块(-48VDC) 4xEFT/16xE1/75ohm/2xSTM-1(S-1.1) 主控集成光电光传输模块(-48VDC)16xE1/75ohm/2xSTM-4(S-4.1)/2xSTM-1(S-1.1) 主控集成光电光传输模块(-48VDC)16xE1/75ohm/4xSTM-1(S-1.1) 主控集成光电光传输模块(-48VDC)华为Metro 1000 4xEFS/16xE1/75ohm/2xSTM-4(S-4.1) 主控集成光电光传输模块(-48VDC) 4xEFS/16xE1/75ohm/2xSTM-1(S-1.1) 主控集成光电光传输模块(-48VDC)32xE1/75ohm/2xSTM-4(S-4.1) 主控集成光电光传输模块(-48VDC)4xEFT/16xE1/75ohm/2xSTM-4(S-4.1)/2xSTM-1(S-1.1) 主控集成光电光传输模块(-48VDC) SS49SCBA(S-1.1) 16xE1/2xSTM-1(S-1.1) 系统控制板SS49SCBC(S-4.1) 16xE1/2xSTM-4(S-4.1) 系统控制板华为Metro 1000 SS49SCBC(L-4.1) 16xE1/2xSTM-4(L-4.1) 系统控制板SS49SCBE(S-1.1) 2xSTM-1(S-1.1) 系统控制板SS49SCBF(S-4.1) 2xSTM-4(S-4.1) 系统控制板SS49SCBG 系统控制板华为Metro 1000 SS49SCBH(S-1.1) 16xE1(75&120ohm)/2xSTM-1(S-1.1) 系统控制板-ESFP 光模块SS49SCBH(L-1.1) 16xE1(75&120ohm)/2xSTM-1(L-1.1) 系统控制板-ESFP光模块SS49SCBH(L-1.2) 16xE1(75&120ohm)/2xSTM-1(L-1.2) 系统控制板-ESFP光模块SS49SCBI(S-4.1) 16xE1(75&120ohm)/2xSTM-4(S-4.1) 系统控制板-ESFP光模块华为Metro 1000 SS49SCBI(L-4.1) 16xE1(75&120ohm)/2xSTM-4(L-4.1) 系统控制板-ESFP 光模块SS49SCBI(L-4.2) 16xE1(75&120ohm)/2xSTM-4(L-4.2) 系统控制板-ESFP光模块常见常见华为Metro 1000板卡光通信单板:SS48OI4DA(S-4.1,SC) 2*STM-4光接口板(S-4.1,SC)华为Metro 1000 SS48OI4DA(L-4.1,SC) 2*STM-4光接口板(L-4.1,SC)SS48OI4DA(L-4.2,SC) 2*STM-4光接口板(L-4.2,SC)SS49SCBA(L-1.2) 16xE1/2xSTM-1(L-1.2) 系统控制板SS42OI2-D(S-1.1 SC) 2xSTM-1光接口板(S-1.1,SC)SS43TDA 多路音频数据接口板华为Metro 1000 SS42OI2-S(S-1.1 SC) STM-1光接口板(S-1.1,SC)SS42OI2-S(Ie-1 SC) STM-1光接口板(Ie-1,SC)SS42OI2-S(L-1.1 SC) STM-1光接口板(L-1.1,SC)SS42OI2-S(L-1.2 SC) STM-1光接口板(L-1.2,SC)SS42OI2-D(L-1.1 SC) 2xSTM-1光接口板(L-1.1,SC)华为Metro 1000 SS42OI2-D(L-1.2 SC) 2xSTM-1光接口板(L-1.2,SC)SS42OI2-D(L-1.1/L-1.2 SC) 2xSTM-1光接口板(L-1.1/L-1.2,SC)SS4-OI2S02 1×STM-1光接口板(S-1.1,LC)华为Metro 1000 SS4-OI2S03 1×STM-1光接口板(L-1.1,LC)SS4-OI2S04 1×STM-1光接口板(L-1.2,LC)SS4-OI2D02 2×STM-1光接口板(S-1.1,LC)SS4-OI2D03 2×STM-1光接口板(L-1.1,LC)SS4-OI2D04 2×STM-1光接口板(L-1.2,LC)SS49SCBH(S-1.1) 16xE1(75&120ohm)/2xSTM-1(S-1.1) 系统控制板-ESFP光模块华为Metro 1000 SS49SCBH(L-1.1) 16xE1(75&120ohm)/2xSTM-1(L-1.1) 系统控制板-ESFP 光模块SS49SCBH(L-1.2) 16xE1(75&120ohm)/2xSTM-1(L-1.2) 系统控制板-ESFP光模块SS49SCBI(S-4.1) 16xE1(75&120ohm)/2xSTM-4(S-4.1) 系统控制板-ESFP光模块SS49SCBI(L-4.1) 16xE1(75&120ohm)/2xSTM-4(L-4.1) 系统控制板-ESFP光模块华为Metro 1000 SS49SCBI(L-4.2) 16xE1(75&120ohm)/2xSTM-4(L-4.2) 系统控制板-ESFP 光模块SS48OI4D(S-4.1,LC) 2*STM-4光接口板(S-4.1,LC)SS4D000OI402 1*STM-4光接口板(S-4.1,LC)SS4D000OI403 1*STM-4光接口板(L-4.1,LC)SS4D000OI404 1*STM-4光接口板(L-4.2,LC)SS4D00OI4D02 2*STM-4光接口板(S-4.1,LC)华为Metro 1000 SS4D00OI4D03 2*STM-4光接口板(L-4.1,LC)SS4D00OI4D04 2*STM-4光接口板(L-4.2,LC)SS4D0SB2DB01 2*STM-1光接口板(S-1.1,LC,单纤双向1310发1550收/1550发1310收) SS4D0SB2DB02 2*STM-1光接口板(L-1.1,LC,单纤双向1310发1550收/1550发1310收) SS4-OI2D05 2xSTM-1光接口板(Ie-1,LC)常见常见华为Metro 1000板卡业务接口单板:华为Metro 1000 SS4D48EFS401 4端口带1588功能的100M以太网二层交换处理板SS42SP2(75&120) 16xE1电接口板(75&120ohm)SS44PD2-S(75@120) 16xE1 电接口板(75&120ohm)SS44PD2-D(75&120) 32xE1 电接口板(75&120ohm)华为Metro 1000 SS44PD2-T(75&120) 48xE1 电接口板(75&120ohm)SS42SP2(75) 16xE1电接口板(75ohm)SS42SP2(120) 16xE1电接口板(120ohm)SS42ET1(8xRJ45) 8路以太网接口板(RJ45)华为Metro 1000 SS44SP1-D(75) 8xE1电接口板(75ohm)SS44PD2-D(120) 32xE1电接口板(120ohm)SS44PD2-S(120) 16xE1电接口板(120ohm)华为Metro 1000 SS44PD2-S(75) 16xE1电接口板(75ohm)SS44PD2-T(120) 48xE1电接口板(120ohm)SS44PD2-T(75) 48xE1电接口板(75ohm)SS44PD2-D(75) 32xE1电接口板(75ohm)SS42EFT 4端口10/100M以太网电接口板(映射到VC-12/VC3)常见常见华为Metro 1000板卡业务中继电缆:华为Metro 1000 T-120-4-FB4X6-10 中继电缆-10.00m-120ohm-4E1-0.5mm-(FB4X6-Ⅱ)-(2*120CC4P0.5P430U(S))T-120-4-FB4X6-40 中继电缆-40.00m-120ohm-4E1-0.5mm-(FB4X6-Ⅱ)-(2*120CC4P0.5P430U(S))SS-DL-2E1-120-20-0.5mm 中继电缆-20.00m-120ohm-2E1-0.5mm-(FB4X6-Ⅱ)-(120CC4P0.5P430U(S))华为Metro 1000 SS-DL-2E1-120-30-0.5mm 中继电缆-30.00m-120ohm-2E1-0.5mm-(FB4X6-Ⅱ)-(120CC4P0.5P430U(S))SS-DL-4E1-120-30-0.5mm 中继电缆-收发分开-30.00m-120ohm-4E1-0.5mm-(2*FB4X6-Ⅱ)-(2*120CC4P0.5P430U(S))SS-DL-2E1-75-3 中继电缆-3.00m-75ohm-2E1-2.2mm-(FB4X6)-(4*SYFVZ75-1.2/0.25) SS-DL-2E1-120-3-0.4mm 中继电缆-3.00m-120ohm-2E1-0.4mm-(FB4X6-Ⅱ)-(120CC4P0.4P430U(S))SS-DL-4E1-75-3 中继电缆-3.00m-75ohm-4E1-2.2mm-(FB4X6)-(SYFVZ75-1.2/0.25*8-I) 华为Metro 1000 SS-DL-4E1-120-3-0.4mm 中继电缆-3.00m-120ohm-4E1-0.4mm-(FB4X6-Ⅱ)-(120CC8P0.4P430U(S))SS-DL-2E1-75-40 中继电缆-OptiX155/622H-40.00m-75ohm-2E1-2.2mm-(FB4X6)-(4*SYFVZ75-1.2/0.25)SS-DL-4E1-120-40-0.4mm 中继电缆-SP2板用-40.00m-120ohm-4E1-0.4mm-(FB4X6-Ⅱ)-(120CC8P0.4P430U(S))华为Metro 1000 SS-DL-4E1-75-10 中继电缆-10m-75ohm-4E1-2.2mm-(FB4X6)-(SYFVZ75-1.2/0.25*8-I)SS-DL-4E1-75-20 中继电缆-20m-75ohm-4E1-2.2mm-(FB4X6)-(SYFVZ75-1.2/0.25*8-I)SS-DL-4E1-75-30 中继电缆-30m-75ohm-4E1-2.2mm-(FB4X6)-(SYFVZ75-1.2/0.25*8-I)SS-DL-4E1-75-40 中继电缆-40m-75ohm-4E1-2.2mm-(FB4X6)-(SYFVZ75-1.2/0.25*8-I)SS-DL-4E1-75-50 中继电缆-50m-75ohm-4E1-2.2mm-(FB4X6)-(SYFVZ75-1.2/0.25*8-I)SS-DL-V35-Female-10 单根电缆-V.35串口电缆-10.00m-(D34母+D34塑料壳)-(CC(5P+8C)0.32P296U(S))-(FB4X6)SS-DL-V35-Male-10 单根电缆-V.35串口电缆-10.00m-(D34公)-(CC(5P+8C)0.32P296U(S))-(FB4X6)华为Metro 1000 SS-DL-V21-DCE-Female-5 单根电缆-X.21串口电缆DCE-5.00m-(DB15母)-(CC(5P+8C)0.32P296U(S))-(FB4X6)-OptiX Metro 1000SS-DL-RS449-DTE-Male-5 单根电缆-RS449串口电缆DTE-5m-(D37公-Ⅰ)-(CC13P0.48黑(S))-(FB4X6-II)-OptiX Metro 1000华为Metro 1000 SS-DL-RS449-DCE-Female-5 单根电缆-RS449串口电缆DCE-5m-(D37母-Ⅰ)-(CC13P0.48黑(S))-(FB4X6-II)-OptiX Metro 1000SS-DL-RS530-DTE-Male-5 单根电缆-RS530串口电缆DTE-5m-(D25公)-(CC13P0.48黑(S))-(FB4X6-Ⅱ)-OptiX Metro 1000SS-DL-RS530-DCE-Female-5 单根电缆-RS530串口电缆DCE-5m-(D25母)-(CC13P0.48黑(S))-(FB4X6-Ⅱ)-OptiX Metro 1000华为Metro 1000 SS-DL-16E1-120-10 中继电缆-中继电缆-10m-120ohm-16E1-0.5mm-(D78)公-(4*120CC8P0.5P430U(S))-/SS-DL-16E1-120-15 中继电缆-中继电缆-15m-120ohm-16E1-0.5mm-(D78)公-(4*120CC8P0.5P430U(S))-/SS-DL-16E1-120-20 中继电缆-中继电缆-20m-120ohm-16E1-0.5mm-(D78)公-(4*120CC8P0.5P430U(S))-/SS-DL-16E1-120-30 中继电缆-中继电缆-30m-120ohm-16E1-0.5mm-(D78)公-(4*120CC8P0.5P430U(S))-/华为Metro 1000 SS-DL-16E1-120-40 中继电缆-中继电缆-40m-120ohm-16E1-0.5mm-(D78)公-(4*120CC8P0.5P430U(S))-/T-75-16-D78-10 中继电缆-10m-75ohm-16E1-2.2mm-(D78公)-(4*SYFVZ75-1.2/0.25*8-I)T-75-16-D78-15 中继电缆-15m-75ohm-16E1-2.2mm-(D78公)-(4*SYFVZ75-1.2/0.25*8-I)T-75-16-D78-20 中继电缆-20m-75ohm-16E1-2.2mm-(D78公)-(4*SYFVZ75-1.2/0.25*8-I)T-75-16-D78-30 中继电缆-30m-75ohm-16E1-2.2mm-(D78公)-(4*SYFVZ75-1.2/0.25*8-I) 华为Metro 1000 SS-DL-V24-DTE-Male-5 单根电缆-V.24 DTE串口电缆-5m-(D25公)-(CC(5P+8C)0.32P296U(S))-(FB4X6)-环回控制SS-DL-HM(8)-75-10 中继电缆-10.0m-75ohm-4E1-2.2mm-(2*FB4X6)-(SYFVZ75-1.2/0.25*8-I)SS-DL-HM(8)-75-15 中继电缆-15.0m-75ohm-4E1-2.2mm-(2*FB4X6)-(SYFVZ75-1.2/0.25*8-I)华为Metro 1000 SS-DL-HM(8)-75-20中继电缆-20.0m-75ohm-4E1-2.2mm-(2*FB4X6)-(SYFVZ75-1.2/0.25*8-I)SS-DL-HM(8)-75-25 中继电缆-25.0m-75ohm-4E1-2.2mm-(2*FB4X6)-(SYFVZ75-1.2/0.25*8-I)SS-DL-HM(8)-75-30 中继电缆-30.0m-75ohm-4E1-2.2mm-(2*FB4X6)-(SYFVZ75-1.2/0.25*8-I)华为Metro 1000 SS-DL-FCI-RS232-15 单根电缆-SS43TDA RS232串口电缆-15.00m-(FB4X6)-(4*30UL2854(4C))SS-DL-FCI-RS422-30 单根电缆-SS43TDA'RS422串口电缆-30.00m-(FB4X6)-(4*30UL2854(4C))T-75-4-SMB-20 中继电缆-20.00m-75ohm-4E1-3.2mm-(8*SMB75直母-Ⅱ)-(SFYV75-2/0.3*8)-A8010常见常见华为Metro 1000板卡光纤连接器华为Metro 1000 SS-OP-D-SC-S-5 光纤连接器-SC/PC-SC/PC-单模-5m SS-OP-FC-SC-S-2 光纤连接器-FC/PC-SC/PC-单模-2mSS-OP-FC-FC-S-80 光纤连接器-FC/PC-FC/PC-单模-80mSS-OP-FC-SC-S-15 光纤连接器-FC/PC-SC/PC-单模-15mSS-OP-FC-SC-S-20 光纤连接器-FC/PC-SC/PC-单模-20m华为Metro 1000 SS-OP-FC-SC-S-25 光纤连接器-FC/PC-SC/PC-单模-25m SS-OP-FC-SC-S-30 光纤连接器-FC/PC-SC/PC-单模-30mSS-OP-FC-SC-S-35 光纤连接器-FC/PC-SC/PC-单模-35m华为Metro 1000 SS-OP-D-LC-M-10 光纤连接器-LC/PC-LC/PC-多模-10m SS-OP-FC-SC-S-45 光纤连接器-FC/PC-SC/PC-单模-45mSS-OP-LC-SC-M-10 光纤连接器-LC/PC-SC/PC-多模-10m华为Metro 1000 SS-OP-FC-SC-S-50 光纤连接器-FC/PC-SC/PC-单模-50m OP-FC-SC-M-0.45 光跳线-1FC/PC-1SC/PC-多模-0.45mSS-OP-FC-FC-S-100 光纤连接器-FC/PC-FC/PC-单模-100mSS-OP-D-SC-M-10 光跳线-1SC/PC-1SC/PC-多模-10mSS-OP-D-SC-M-30 光纤连接器-SC/PC-SC/PC-多模-30m华为Metro 1000 SS-OP-D-SC-S-15 光纤连接器-SC/PC-SC/PC-单模-15m SS-OP-D-SC-M-15 光纤连接器-SC/PC-SC/PC-多模-15mOP-FC-SC-M-2.7 光跳线-SC/PC-FC/PC-多模-2.7mOP-FC-SC-S-100 光纤连接器-FC/PC-SC/PC-单模-100mSS-OP-D-SC-S-50 光纤连接器-SC/PC-SC/PC-单模-50m华为Metro 1000 SS-OP-FC-FC-S-65 光纤连接器-FC/PC-FC/PC-单模-65m SS-OP-D-SC-M-2 光纤连接器-SC/PC-SC/PC-多模-2mSS-OP-D-SC-S-10 光纤连接器-SC/PC-SC/PC-单模-10mSS-OP-D-SC-S-20 光跳线-1SC/PC-1SC/PC-单模-20mSS-OP-D-SC-M-50 光纤连接器-SC/PC-SC/PC-多模-50mSS-OP-D-SC-S-30 光纤连接器-SC/PC-SC/PC-单模-30m华为Metro 1000 SS-OP-D-SC-M-20 光纤连接器-SC/PC-SC/PC-多模-20m SS-OP-FC-SC-M-10 光跳线-1FC/PC-1SC/PC-多模-10mSS-OP-D-LC-S-3 光跳线-LC/PC-LC/PC-单模-G.652-3mOP-SC-SC-M-5 光纤连接器-SC/PC-SC/PC-多模-5mSS-OP-D-LC-S-1.5 光跳线-LC/PC-LC/PC-单模-G.652-1.5m华为Metro 1000 OP-SC-SC-M-7 光纤连接器-SC/PC-SC/PC-多模-7mSS-OP-LC-FC-S-6 光跳线-FC/PC-LC/PC-单模-G.652-6mOP-SC-SC-M-6 光纤连接器-SC/PC-SC/PC-多模-6mSS-OP-D-LC-S-20 光跳线-LC/PC-LC/PC-单模-G.652-20mOP-FC-SC-S-55 光纤连接器-FC/PC-SC/PC-单模-55m华为Metro 1000 OP-FC-SC-S-70 光纤连接器-FC/PC-SC/PC-单模-70m SS-OP-FC-SC-S-10 光跳线-FC/PC-SC/PC-单模-G.652-10mSS-OP-FC-SC-M-20 光跳线-FC/PC-SC/PC-多模-/-20mSS-OP-D-SC-S-2 光跳线-1SC/PC-1SC/PC-单模-2mSS-OP-FC-SC-M-30 光跳线-FC/PC-SC/PC-多模-/-30mOP-SC-SC-S-80 光纤连接器-SC/PC-SC/PC-单模-80m华为Metro 1000 OP-SC-SC-S-65 光纤连接器-SC/PC-SC/PC-单模-65mSS-OP-FC-SC-S-3 光纤连接器-FC/PC-SC/PC-单模-3mSS-OP-FC-SC-M-15 光跳线-FC/PC-SC/PC-多模-/-15mSS-OP-FC-SC-S-5 光跳线-FC/PC-SC/PC-单模-5mSS-OP-FC-SC-S-7 光纤连接器-FC/PC-SC/PC-单模-7m华为Metro 1000 SS-FC-S-3 光跳线-1FC/PC-/-单模-3mSS-OP-LC-FC-M-20 光纤连接器-FC/PC-LC/PC-多模-20mSS-OP-LC-SC-S-5 光纤连接器-LC/PC-SC/PC-单模-5mSS-OP-D-LC-S-5 光跳线-LC/PC-LC/PC-单模-5mSS-OP-LC-FC-S-20 光跳线-FC/PC-LC/PC-单模-20m华为Metro 1000 SS-OP-LC-SC-S-10 光跳线-LC/PC-SC/PC-单模-G.652-10mSS-OP-LC-SC-M-30 光纤连接器-LC/PC-SC/PC-多模-30mSS-OP-LC-FC-S-10 光跳线-FC/PC-LC/PC-单模-10mSS-OP-LC-SC-S-30 光跳线-LC/PC-SC/PC-单模-30m华为Metro 1000 SS-OP-LC-FC-S-5 光跳线-FC/PC-LC/PC-单模-5mSS-OP-D-LC-S-10 光跳线-LC/PC-LC/PC-单模-10mSS-OP-LC-FC-M-30 光纤连接器-FC/PC-LC/PC-多模-30mSS-OP-LC-FC-S-30 光跳线-FC/PC-LC/PC-单模-30m华为Metro 1000 SS-OP-LC-SC-M-20 光纤连接器-LC/PC-SC/PC-多模-20mSS-OP-LC-FC-M-10 光纤连接器-FC/PC-LC/PC-多模-10m常见华为Metro 1000板卡其他配件华为Metro 1000 W04805S00 系统电源-GIE4805S-48V/10A电源系统,整流模块1+1备份,单个整流模块最大输出电流10A,有电池浮冲管理功能,没有温度补偿SS-WFD 网口防雷单元SS4B1CASE 总装机箱(-48V)华为Metro 1000 SS4B2CASE 总装机箱(+24V)SS4B3CASE 总装机箱(220V)N63E Rack(2200x600x300mm) N63E拼装机柜(2200x600x300mm)(322)SS-Battery Box Metro 1000 蓄电池箱SS44PDU Metro 1000 直流配电盒[文档可能无法思考全面，请浏览后下载，另外祝您生活愉快，工作顺利，万事如意!]。

华为SDH设备介绍(需要)

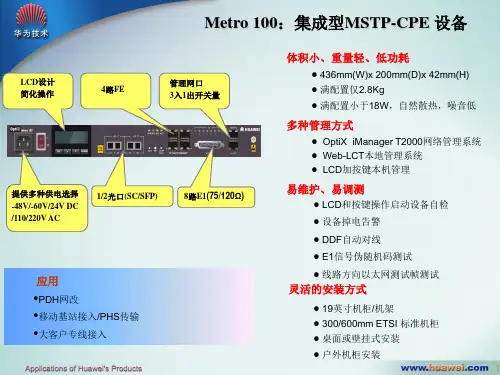

提供多种供电选择 -48V/-60V/24V DC /110/220V AC
1/2光口(SC/SFP)
8路E1(75/120Ω)
易维护、易调测

LCD和按键操作启动设备自检设备掉电告警
DDF自动对线
E1信号伪随机码测试线路方向以太网测试帧测试
应用

•PDH网改 •移动基站接入/PHS传输 •大客户专线接入
ET1 EF1
8路以太网业务电接口板 6路以太网业务接口板
IU4 IU4
ET1D SHL N64
2路以太网业务电接口板单线对高比特率数字用户线接口板 N×64K速率接口板
IU1 IU2 IU3 IU1 IU2 IU3 IU1 IU2 IU3
FAN
风扇板
FAN
7
综合业务的OptiX 155/622

交支路板叉 1.5/2M 连 34/45M 接 140M 155M（E/O）板音频接口/数据子速率
线路板 155M 622M
时主开钟控销板板处理板
单子架可直接上下252个2M信号，或 24个34M/45M信号，或8个140M信号，或8个155M信号，或者以上各种速率的组合信号。
支路槽位全兼容接口区插板区 MADM系统：
在线路区支持4个光接口，采用双系统设计，可配置成0:2独立系统、1+1 主备系统或1:1主从系统，或它们任意组合的双系统。支路接口可支持多达8 个STM-1光接口，除可用于光支路上下业务外，其中六个光口可被用做线路接口，通过灵活地配置成ADM、TM 或REG，使其具备环路自愈能力。
完善保护
PP/SNCP/线性MSP/共享光纤虚拟路径保护 LCAS STP LPT 电源1+1热备份

OptiXOSN3500产品介绍

OptiX OSN 3500 OptiX OSN 3500 智能光传输系统智能光传输系统智能光传输系统产品介绍产品介绍1.1.概述概述概述OptiX OSN 3500智能光传输设备（以下简称OptiX OSN 3500）是华为技术有限公司开发的新一代智能光传输设备。

OptiX OSN 3500实现了在同一个平台上高效地传送语音和数据业务，它融合了以下技术：SDH（Synchronous Digital Hierarchy） PDH（Plesiochronous Digital Hierarchy） EthernetATM（Asynchronous Transfer Mode) SAN（Storage Area Network）WDM（Wavelength Division Multiplexing) DDN（Digital Data Network）ASON（Automatically Switched Optical Network) Microwave TechnologyOptiX OSN 3500的设备外形如下图所示。

2.2.功能功能功能 2.1容量交叉容量OptiX OSN 3500提供各种交叉容量的交叉板。

OptiX OSN 3500设备最大提供200Gbit/s (1280×1280 VC-4)的高阶交叉，40Gbit/s(256×256 VC-4)，等效于(768×768 VC-3)或(16128×16128 VC-12)个VC-12的低阶交叉。

2.2业务业务包括SDH 业务、PDH 业务等多种业务类型。

OptiX OSN 3500可以处理的业务类型包括：SDH、PDH、以太网、RPR、ATM、DDN 以及SAN 业务。

2.2.1业务类型具体支持的业务类型如下表所示。

业务类型描述SDH 业务SDH 标准业务：STM-1/4/16/64SDH 标准级联业务：VC-4-4c/VC-4-16c/VC-4-64c SDH 标准虚级联业务：VC4-Xv（X≤8）、VC3-Xv（X≤24）带FEC 的SDH 业务：10.709 Gbit/s、2.666 Gbit/sPDH 业务 E1/T1业务E3/T3业务 E4业务说明设备支持利用E13/M13功能实现E1/T1与E3/T3信号之间的复用与解复用。

MSTP传输设备及其配置

MSTP传输设备及其配置
2010.12.3
1
主要内容 1. MSTP概述 2. 组网方式 3. 产品介绍
3.1 中兴产品 3.2 华为产品
4.案例
2
MSTP概述
• 基于 SDH 的多业务传送节点（ MSTP ）是指，基于 SDH 平台，同时实现 TDM 业务、 ATM 业务、以太网业务等的接入、处理和传送，提供统一网管的多业务节点。 • 基于 SDH 的多业务传送节点除应具有标准 SDH 传送节点所具有的功能外，还具有以下主要功能特征：
交叉时钟
光光光光光 / 光光 / / / / 电电电电电 / 保
1
2
3
4 5
6
51
7
FAN
8
9
10 11 12 13 14 15 16
52 FAN 53
FAN
19
中兴S385产品简介
接口名称 STM-64 STM-16 STM-4 STM-1 STM-1e E3 T3 E1 T1 GE SEC RPR MPLS 端口密度（路/板） 1 1 1/2/4 4/8 4/8 6 6 63 63 2 8FE+GE 8FE+2GE 8FE+2GE 单子架最大接入能力 14 14 56 112 64 48 48 630 630 28 64FE+8GE 64FE+16GE 64FE+16GE 实现版本 V2.0 V1.1 V2.1 V2.0 V1.1 V2.0 V2.0 V1.1 V2.0 V1.1 V1.1 V2.0 V2.0
单板配置
15
中兴S330产品简介
业务功能：业务功能包括光接口功能、电接口
功能以及数据/电话功能。

华为全系列传输设备介绍

华为全系列传输设备介绍华为全系列传输设备是华为公司推出的一套完整的传输网络解决方案，包括光传输、微波传输和数据传输等多种类型设备。

这些设备广泛应用于电信运营商、能源、金融、教育、政府和企业等领域，为用户提供高效、可靠的传输服务。

下面将逐一介绍华为全系列传输设备。

首先是光传输设备，华为的光传输设备包括光传送网(OTN)设备和光通信设备。

光传送网设备用于构建大容量、高性能的光传送网络，支持灵活的波长资源配置和光传输保护方案。

华为的光传送网设备具有超高密度、低功耗、智能化管理等特点，能够满足不同规模的业务需求。

光通信设备则用于实现不同地点之间的光传输，具有多种接口类型，支持长距离、大容量、低时延的传输。

其次是微波传输设备，华为的微波传输设备采用先进的调制解调技术和功率放大技术，提供高带宽、低时延的无线传输解决方案。

微波传输设备广泛应用于偏远地区、复杂地貌和长距离传输等场景，能够满足用户对传输速率、时延和可靠性的要求。

华为的微波传输设备还支持多种业务接口和网络管理功能，能够灵活满足不同的应用需求。

最后是数据传输设备，华为的数据传输设备包括数据通信设备和数据中心交换机。

数据通信设备用于实现不同地点之间的数据传输，具有高带宽、低时延和高可靠性的特点，可以满足用户对大容量数据传输的需求。

数据中心交换机用于构建大型数据中心网络，支持高密度、低时延的数据交换，具有强大的扩展性和智能化管理能力。

总结起来，华为全系列传输设备以其高性能、可靠性和智能化管理等特点，在传输领域得到广泛应用。

不仅可以满足电信运营商的传输网络需求，还能够支持企业、政府等用户的数据传输需求。

随着信息社会的不断发展，华为全系列传输设备将继续不断创新和优化，为用户提供更加可靠、高效的传输服务。

通信行业-华为光纤通信设备简介精品

应用在城域接入层更加贴近用户的更低端层面的 OptiX Metro 800产品。
Pa
OptiX 系列光传输产品: SONET系列
SONET OptiX Metro 系列 3600
OptiX Metro1600
OptiX Metro 800
OptiX Metro 3600 集成型 OC-48/OC-192多业务传输系统
可以满足不同层次的需要，应用在不同级别的传输网络中
主要有OptiX iManager T2000/T2100/T2800。
Pa
OptiX 系列光传输产品: iManager系列
iManage OptiX r系列 iManager
T2000
OptiX iManager T2100
OptiX iManager T2800 VSM
OptiX OSN 3500 OptiX OSN 3500智能光传输系统
OptiX OSN 2500 OptiX OSN 2500智能光传输系统
OptiX OSN 1500 OptiX OSN 1500智能光传输系统
Pa
OptiX 系列光传输产品: iManager系列
针对传输网络的分级结构，为电信运营者提供完整的网络综合管理的解决方案。
Pa
第1章系统介绍第2章电接口单元第3章光接口单元第4章 SCB单元第5章其他辅助单元
OptiX Metro 100 终端STM1光传输系统
Pa
OptiX 系列光传输产品: DWDM系列
DWDM（Dense Wavelength Division ing）提供用于干线网的密集波分复用设备：OptiX BWS
1600G 和OptiX BWS 320G；应用于城域和本地网的DWDM/CWDM一体化设备：

华为OTN组网以及产品介绍

动态控制后
丰富保护覆盖了网络的任何一点
一次保护
客户侧保护
ODUk保护
波长保护线路保护
客户侧1+1
ODUk SNCP ODUk SPRing
线路侧1+1 OWSP
光侧1+1
多次保护一对光纤
WDM ASON
OTN ASON
WDM ASON OTN ASON
Traditional OTN Protection
SS
走纤区
S C IU IU IU IU IU IU IU IU IU IU C IU IU IU IU IU IU IU IU 1 2 3 4 5 6 7 8 9 10 IU 12 13 14 15 16 17 18 19 11
走纤区
FAN IU50 防尘网
OptiX OSN 8800 T32 IU37- IU48 EFI1/EFI2: 系统接口板 AUX:系统控制和通信单板 STI/STG：时钟板 ATE:告警定时扩展接口板 PIU:两路电源接入；并且对两路接入电源板进行1+1备份
支持光电智能，可靠性更高
• 波长和ODUk统一智能控制，灵活方案选择
OSN 8800-T16/6800: 城域超宽带传送平台
OSN 8800T16
（10U, 640G）
超宽带，打破城域传送瓶颈
• 80波10G/40G/100G混传，网络平滑获得高带宽 • 2/4/9维ROADM，全场景光层调度方案 • PID单卡120G/200G，城域大SDH组网，带宽一步到位
=能效比 (W/Gbits) 传输容量
能效比 (W/Gbit)
3
数据: Huawei
2
65%

华为全系列传输设备介绍

Huawei Confidential Page 2
HUAWEI TECHNOLOGIES CO., LTD.
SDH设备结构 SDH设备结构 1、线路接口、
完成线路信号STM-N的光-电转换；进行管理单元的指针处理；生成 / 终结段开销等。
2、支路接口、
完成上、下业务信号。 PDH：2M、34M、45M、140M； SDH：155M、622M。
光缆总系数：光缆总系数：1310 0.425dB/km 1550 0.275dB/km
HUAWEI TECHNOLOGIES CO., LTD. Huawei Confidential Page 9
OptiX 10G 设备简介大容量多业务 MADM
• 大容量、高集成度设计大容量、
每机架120G容量、756×2M直接落地容量、高阶交叉矩阵 768×768，低阶容量最大40G
X C S
10 2.5 2.5 2.5 2.5 G G G G G IU IU IU IU IU
在线升级
5 5 2.5 10 10 G G G G G IU IU IU IU IU X C S 2.5 2.5 2.5 10 10 G G G G G IU IU IU IU IU
X C S
10 10 2.5 5 G G G G IU IU IU IU
5 G IU
10 10 2.5 2.5 2.5 G G G G G IU IU IU IU IU
768×768交叉（120G）
HUAWEI TECHNOLOGIES CO., LTD. Huawei Confidential Page 13
对偶板位及其限制
1 / 10 2/9 3/8 4/7 5/6

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

目录1 引言 (2)2 对每种模型建议的设备和配置 (4)3 华为公司建议设备的关键特性 (11)3.1 O PTI X OSN9500设备的关键特性 (11)3.2 O PTI X OSN7500设备的关键特性 (13)3.3 O PTI X OSN3500设备的关键特性 (15)3.4 O PTI X OSN2500设备的关键特性 (16)3.5 O PTI X10G（M ETRO 5000）设备的关键特性 (17)3.6 O PTI X2500+(M ETRO3000)设备的关键特性 (18)3.7 O PTI X OSN2000设备的关键特性 (19)3.8 O PTI X155/622H（M ETRO 1000）设备的关键特性 (20)3.9 O PTI X M ETRO 500设备的关键特性 (21)3.10 O PTI X M ETRO 100设备的关键特性 (22)4 用华为公司建议的设备组建电信传送网的优势 (23)5 华为公司建议的设备放大器和色散配置原则 (26)5.1 155M系统 (26)5.2 622M系统 (27)5.3 2.5G系统 (28)5.4 10G系统 (29)技术建议书1引言近年来，在中国电信公司的关注和大力支持下，华为公司光网络取得了长足的发展和进步。

据业界著名咨询公司Ovum RHK统计：自2001年起华为在亚太光网络市场排名持续第一；2007年华为是全球光网络市场增长最快的设备供应商(2007年vs.2006年全球光网络市场份额年度同比增长第一)，份额达到12.8%，全球排名第二。

另外，华为公司有完整的供应链体系和质量保证措施，可保证符合标书要求的合格标的物的按时交付；还有完善的售后服务支撑体系，可为电信公司的网络建设和运营提供有力保障。

作为中国电信公司的重要合作伙伴，华为技术有限公司不仅是一个国际知名大公司，更是一个对客户负责的公司。

在此，华为技术有限公司建议中国电信集团公司在本次采购项目中，采用华为公司的OptiX OSN 9500、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 2500、、OptiX OSN 2000、OptiX 10G（Metro 5000）、OptiX 2500+（Metro 3000）、OptiX 155/622H（Metro 1000）设备、OptiX Metro 500、OptiX Metro 100。

结合电信本次集采项目及华为设备在电信网络上的应用情况，华为公司从电信公司的实际运营出发，整网考虑电信传送网络的快速调度、快速调整、快速覆盖、快速扩容的端到端响应需求，充分发挥同一厂家SDH设备、网络级网管在超大型网络中的端到端调度优势，最大限度提升电信传送网络的竞争优势，并尽可能降低业务的运营成本。

需要特别指出的是，本次建议采用的OptiX OSN 9500、OptiX OSN 7500、OptiX OSN 3500和OptiX OSN 2500可向ASON智能光网络平滑演进，只需要升级设备的主控软件，并在网管系统上加载ASON智能控制软件模块即可。

可与中国电信集团公司干线网上现有ASON设备一起，组建电信公司全网ASON智能光传送网络。

华为公司为本项目建议的这几款设备在技术性能上完全满足招标书中提出的要求，在技术规范书中有详细的应答和说明。

针对中国电信2008年SDH/MSTP传输设备集中采购项目，华为技术有限公司编写了该技术建议书，同时还以相关的国家标准和ITU-T建议为主要依据。

本建议书主要由如下几个部分组成：第1节为引言，在国电信公司在本次集中采购中，建议采用华为公司的OptiX OSN 9500、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 2500、OptiX OSN 2000、OptiX 10G（Metro 5000）、OptiX 2500+（Metro 3000）、OptiX 155/622H（Metro 1000）、OptiX Metro 500、OptiX Metro 100系列设备。

第2节说明华为公司在中国电信2008年SDH/MSTP传输设备集中采购项目中的10种模型推荐采用的设备类型，并指出这些设备在性能参数方面满足和优于招标书要求地方。

以机架面板图的形式说明华为公司对每种模型的设备配置符合招标书的要求，并有一定的扩容余地。

第3节介绍华为公司建议设备OptiX OSN 9500、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 2500、OptiX OSN 2000、OptiX 10G（Metro 5000）、OptiX 2500+（Metro 3000）、OptiX 155/622H （Metro 1000）、OptiX Metro100、OptiX Metro500的关键特性，说明这几款设备的目前的技术性能参数满足和优于招标书要求。

第4节介绍采用OptiX OSN 9500、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 2500、OptiX OSN 2000、OptiX 10G（Metro 5000）、OptiX 2500+（Metro 3000）、OptiX 155/622H（Metro 1000）、OptiX Metro100、OptiX Metro500设备组建网络的优势。

第5节介绍华为公司为本次项目建议的网管系统方案，并说明了网管利旧的可行性。

第6节介绍OptiX OSN 9500、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 2500、OptiX OSN 2000、OptiX 10G（Metro 5000）、OptiX 2500+（Metro 3000）、OptiX 155/622H（Metro 1000）、OptiX Metro100、OptiX Metro500设备放大器及色散的配置原则。

2对每种模型建议的设备和配置中国电信2008年SDH/MSTP传输设备集中采购模型配置要求如下：华为公司为这些模型建议的设备类型、参数及业务数量配置如下，其中阴影加粗字体所表示的是优于招标要求的参数。

对于模型1，华为公司采用一套OptiX OSN 9500 设备来实现。

其面板图如下，该模型用于超大容量10G调度节点，采用一套设备完成配置，方便网络管理、调度。

完成本次招标配置后，OSN9500还有大量槽位空闲，满足日后扩容需求。

OptiX OSN 9500 正面 OptiX OSN 9500背面对于模型2，华为公司采用一套OptiX OSN 7500 设备来实现。

其面板图如下，该模型用于大容量10G调度节点，采用一套设备完成配置，方便网络管理、调度。

OptiX OSN 7500 面板图对于模型3，华为公司采用一套OptiX OSN 3500 设备来实现，其面板图如下，该模型用于中容量10G调度节点，采用一套设备完成配置，方便网络管理、调度。

采用OptiX OSN 3500设备实现模型3配置时的面板图如下：OptiX OSN 3500 面板图对于模型4，华为公司采用OptiX Metro 5000 （Metro 5000）设备来实现。

其面板图如下，该模型用于小容量10G调度节点，采用一套设备完成配置，方便网络管理、调度，完成本次招标配置后，Metro5000还有大量槽位空闲，满足日后扩容需求。

OptiX Metro 5000 面板图对于模型5，华为公司采用OptiX OSN 3500 设备来实现。

其面板图如下，该模型用于大容量2.5G调度节点，采用一套设备完成配置，方便网络管理、调度。

OptiX OSN 3500 面板图对于模型6，华为公司建议采用OptiX OSN 2500 设备和OptiX 2500+（Metro3000）设备来实现，两种方案均采用一套设备实现，方便网络管理、调度。

其中，使用OptiX OSN 2500 设备面板图如下：OptiX OSN 2500 面板图采用OptiX 2500+（Metro3000）设备实现中国电信2008年SDH/MSTP传输设备集中采购模型6的面板图如下：OptiX 2500+（Metro3000）面板图对于模型7，华为公司采用OptiX OSN 2000 和OptiX OSN 2500两种设备来实现标准型622M功能。

其中，使用OptiX OSN 2000 设备面板图如下：OptiX OSN 2000 面板图采用OptiX OSN 2500设备实现中国电信2008年SDH/MSTP传输设备集中采购模型7的面板图如下：对于模型8，华为公司建议采用OptiX 155/622H（Metro1000）设备来实现。

其面板图如下：OptiX 155/622H（Metro1000）面板图对于模型9，华为公司建议采用OptiX 155/622H（Metro1000）设备来实现。

其面板图如下：OptiX 155/622H（Metro1000）面板图对于模型10，华为公司建议采用OptiX Metro100和OptiX Metro500设备来实现。

其面板图如下：OptiX Metro 100设备OptiX Metro 500设备对于这些模型配置，可以采用更换为大容量业务板或在空槽位上增加业务板的方式进行扩容。

3华为公司建议设备的关键特性3.1OptiX OSN 9500设备的关键特性OptiX OSN 9500智能光交换系统是基于ASON的大容量MSTP调度平台，定位于城域骨干业务调度节点、长途骨干业务调度节点，具有槽位多交叉容量大等特点，充分满足大容量节点组网和业务调度需求，一套设备完成复杂组网，大大提高了组网和调度效率，简化网络管理。

可当大容量MSTP设备用，也可以通过软件升级支持ASON，使网络具备业务快速调度、拓扑自动发现、快速扩容等优势，使网络更具竞争优势，实现基础网络带宽运营，创造更多价值。

它将对网络的运营模式、网络层次分布、网络设备形态产生革命性的变革。

●强大的交换、调度能力OptiX OSN 9500智能光交换系统（以下简称OSN 9500）提供高阶4608×4608 VC-4，低阶16128×16128 VC12的无阻塞交叉能力。

同时具备多达40个业务槽位，每个槽位均可插多光口STM-64/STM-16/ STM-4/ STM-1板位，组网能力极强，把强大的调度能力发挥得淋漓尽致。

华为各传输设备介绍

合集下载
