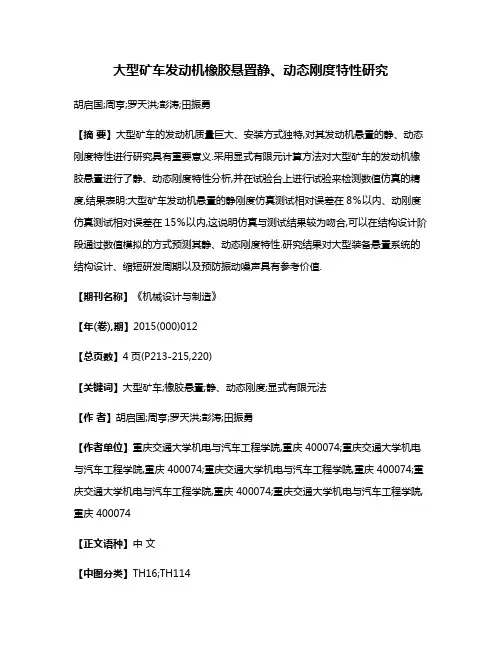

大型矿车发动机橡胶悬置静、动态刚度特性研究胡启国;周亨;罗天洪;彭涛;田振勇【摘要】大型矿车的发动机质量巨大、安装方式独特,对其发动机悬置的静、动态刚度特性进行研究具有重要意义.采用显式有限元计算方法对大型矿车的发动机橡胶悬置进行了静、动态刚度特性分析,并在试验台上进行试验来检测数值仿真的精度,结果表明:大型矿车发动机悬置的静刚度仿真测试相对误差在8％以内、动刚度仿真测试相对误差在15％以内,这说明仿真与测试结果较为吻合,可以在结构设计阶段通过数值模拟的方式预测其静、动态刚度特性.研究结果对大型装备悬置系统的结构设计、缩短研发周期以及预防振动噪声具有参考价值.【期刊名称】《机械设计与制造》【年(卷),期】2015(000)012【总页数】4页(P213-215,220)【关键词】大型矿车;橡胶悬置;静、动态刚度;显式有限元法【作者】胡启国;周亨;罗天洪;彭涛;田振勇【作者单位】重庆交通大学机电与汽车工程学院,重庆 400074;重庆交通大学机电与汽车工程学院,重庆 400074;重庆交通大学机电与汽车工程学院,重庆 400074;重庆交通大学机电与汽车工程学院,重庆 400074;重庆交通大学机电与汽车工程学院,重庆 400074【正文语种】中文【中图分类】TH16;TH114摘.：大型矿车的发动机质量巨大、安装方式独特，对其发动机悬置的静、动态刚度特性进行研究具有重要意义。
采用显式有限元计算方法对大型矿车的发动机橡胶悬置进行了静、动态刚度特性分析，并在试验台上进行试验来检测数值仿真的精度，结果表明：大型矿车发动机悬置的静刚度仿真测试相对误差在8%以内、动刚度仿真测试相对误差在15%以内，这说明仿真与测试结果较为吻合，可以在结构设计阶段通过数值模拟的方式预测其静、动态刚度特性。
研究结果对大型装备悬置系统的结构设计、缩短研发周期以及预防振动噪声具有参考价值。
随着矿用自卸车的不断发展，人们对其平顺性和舒适性的要求不断提高，因此矿用自卸车的NVH性能就显得尤为重要，它是衡量平顺性和舒适性的重要指标之一。

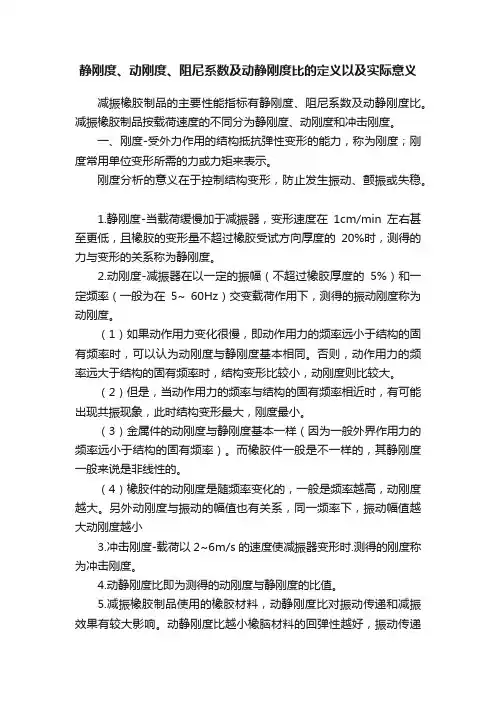

静刚度、动刚度、阻尼系数及动静刚度比的定义以及实际意义减振橡胶制品的主要性能指标有静刚度、阻尼系数及动静刚度比。
减振橡胶制品按载荷速度的不同分为静刚度、动刚度和冲击刚度。
一、刚度-受外力作用的结构抵抗弹性变形的能力，称为刚度；刚度常用单位变形所需的力或力矩来表示。
刚度分析的意义在于控制结构变形，防止发生振动、颤振或失稳。
1.静刚度-当载荷缓慢加于减振器，变形速度在1cm/min左右甚至更低，且橡胶的变形量不超过橡胶受试方向厚度的20%时，测得的力与变形的关系称为静刚度。
2.动刚度-减振器在以一定的振幅（不超过橡胶厚度的5%）和一定频率（一般为在5~ 60Hz）交变载荷作用下，测得的振动刚度称为动刚度。
（1）如果动作用力变化很慢，即动作用力的频率远小于结构的固有频率时，可以认为动刚度与静刚度基本相同。
否则，动作用力的频率远大于结构的固有频率时，结构变形比较小，动刚度则比较大。
（2）但是，当动作用力的频率与结构的固有频率相近时，有可能出现共振现象，此时结构变形最大，刚度最小。
（3）金属件的动刚度与静刚度基本一样（因为一般外界作用力的频率远小于结构的固有频率）。
而橡胶件一般是不一样的，其静刚度一般来说是非线性的。
（4）橡胶件的动刚度是随频率变化的，一般是频率越高，动刚度越大。
另外动刚度与振动的幅值也有关系，同一频率下，振动幅值越大动刚度越小3.冲击刚度-载荷以2~6m/s的速度使减振器变形时.测得的刚度称为冲击刚度。
4.动静刚度比即为测得的动刚度与静刚度的比值。
5.减振橡胶制品使用的橡胶材料，动静刚度比对振动传递和减振效果有较大影响。
动静刚度比越小橡脑材料的回弹性越好，振动传递效果越好。
金属弹簧等理想弹性体的动静刚度比为1，其他非理想弹性体的动刚度都大于静刚度.两者的比值越自近于1，振动传递性能就越好。
橡胶弹性体具有粘弹性，对动载有表现出灵敏的粘弹潜后性，动静刚度比必然大于1，理论上讲橡胶弹性体的粘弹滞后性虽对减振性能有利。

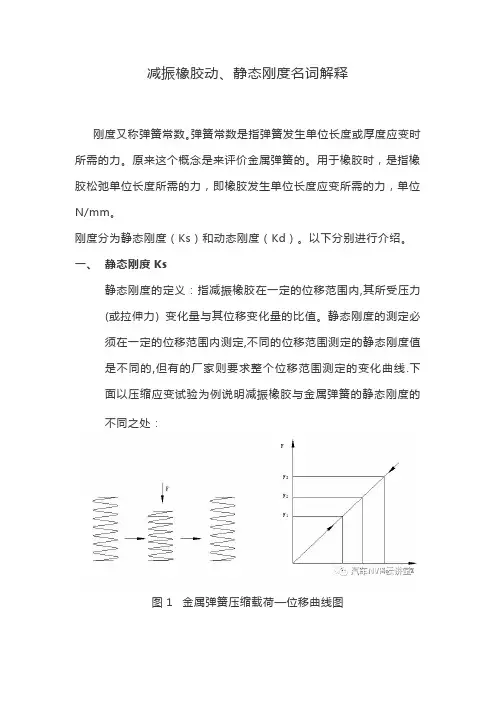

减振橡胶动、静态刚度名词解释刚度又称弹簧常数。
弹簧常数是指弹簧发生单位长度或厚度应变时所需的力。
原来这个概念是来评价金属弹簧的。
用于橡胶时，是指橡胶松弛单位长度所需的力，即橡胶发生单位长度应变所需的力，单位N/mm。
刚度分为静态刚度（Ks）和动态刚度（Kd）。
以下分别进行介绍。
一、静态刚度Ks静态刚度的定义：指减振橡胶在一定的位移范围内,其所受压力(或拉伸力) 变化量与其位移变化量的比值。
静态刚度的测定必须在一定的位移范围内测定,不同的位移范围测定的静态刚度值是不同的,但有的厂家则要求整个位移范围测定的变化曲线.下面以压缩应变试验为例说明减振橡胶与金属弹簧的静态刚度的不同之处：图1 金属弹簧压缩载荷—位移曲线图将金属弹簧压缩到弹簧弹性极限内的一定范围的位移量后，再将压力缓慢匀速卸去，弹簧所受的载荷与位移量的关系如图1所示呈线性关系,在外力卸去后弹簧能够回复到初始位置.图2 减振橡胶压缩载荷—位移曲线图将减振橡胶压缩到一定范围的位移量后，再将压力缓慢匀速卸去，减振橡胶所受的载荷与位移量的关系如图2所示呈非线性关系,在外力卸去后减振橡胶不能够回复到初始位置,出现位移相对于载荷的滞后现象。
从上面的试验可以得出:橡胶的静态刚度是在一定的位移范围内,其所受载荷变化量与其位移变化量的比值,位移范围不同所得到的静态刚度值是不同的,即(F2-F1)/(X2-X1)≠(F3-F2)/(X3-X2) 。
而金属弹簧在任意位移范围内其所受载荷变化量与其位移变化量的比值是一定的,即(F2-F1)/(X2-X1)=(F3-F2)/(X3-X2).将金属弹簧和减振橡胶同时压缩到极限后,金属弹簧的压力会一直保持不变,而减振橡胶的压力会随着时间的推移出现压力松弛的现象,如图3所示,减振橡胶的这种压力松弛的特性使它具有比金属弹簧更好的消振作用。
图3 减振橡胶和金属弹簧压力时间曲线二、动态刚度Kd动态刚度的定义：指减振橡胶在一定的位移范围内, 一定的频率下, 其所受压力(或拉伸力)变化量与其位移变化量的比值.动态刚度的测定必须在一定的位移范围内,一定的频率下测定,不同的位移范围不同的频率下测定的动态刚度值是不同的. 减振橡胶不仅在静态特性上与金属弹簧不同而且在动特性上也与与金属弹簧存在很大的差异,下面以试验为例说明两者的不同之处:图4 减振胶与金属弹簧的振幅---振动时间关系图如图4所示,分别对减振橡胶与金属弹簧施加一个冲击力,来对比冲击后的振幅与振动时间的变化关系(不考虑系统以外力的影响),可以看出减振橡胶的振动很快消减并在很短时间振动停止,而金属弹簧的振动能持续很长时间,振幅的衰减速度很慢,因此减振橡胶与金属弹簧相比具有较大的阻尼,对振动的吸收性能好,能有效地防止振动的传播。
