各大仿真软件介绍（包括算法，原理）随着无线和有线设计向更高频率的发展和电路复杂性的增加，对于高频电磁场的仿真，由于忽略了高阶传播模式而引起仿真的误差。
另外，传统模式等效电路分析方法的限制，与频率相关电容、电感元件等效模型而引起的误差。
例如，在分析微带线时，许多易于出错的无源模式是由于微带线或带状线的交叉、阶梯、弯曲、开路、缝隙等等，在这种情况下是多模传输。
为此，通常采用全波电磁仿真技术去分析电路结构，通过电路仿真得到准确的非连续模式S参数。
这些EDA仿真软件与电磁场的数值解法密切相关的，不同的仿真软件是根据不同的数值分析方法来进行仿真的。
通常，数值解法分为显示和隐示算法，隐示算法（包括所有的频域方法）随着问题的增加，表现出强烈的非线性。
显示算法（例如FDTD、FIT方法在处理问题时表现出合理的存储容量和时间。
本文根据电磁仿真工具所采用的数值解法进行分类，对常用的微波EDA仿真软件进行论述。
2．基于矩量法仿真的微波EDA仿真软件基于矩量法仿真的EDA 软件主要包括A D S（Advanced Design System）、Sonnet电磁仿真软件、IE3D和Microwave office。
2.1ADS仿真软件Agilent ADS(Advanced Design System)软件是在HP EESOF系列EDA软件基础上发展完善起来的大型综合设计软件，是美国安捷伦公司开发的大型综合设计软件，是为系统和电路工程师提供的可开发各种形式的射频设计，对于通信和航天／防御的应用，从最简单到最复杂，从离散射频／微波模块到集成MMIC。
从电路元件的仿真，模式识别的提取，新的仿真技术提供了高性能的仿真特性。
该软件可以在微机上运行，其前身是工作站运行的版本MDS（Microwave Design System）。
该软件还提供了一种新的滤波器的设计引导，可以使用智能化的设计规范的用户界面来分析和综合射频／微波回路集总元滤波器，并可提供对平面电路进行场分析和优化功能。
射频EDA仿真软件介绍射频EDA（Electronic Design Automation）是一种用于射频芯片设计和仿真的软件工具，它通过电磁场仿真和电路仿真等功能，可以帮助设计者优化射频电路的性能和可靠性。
本文将介绍几款常用的射频EDA仿真软件。
1. ADS（Advanced Design System）ADS是美国Keysight（前身为安捷伦科技）推出的一款强大的射频和微波电路设计和仿真工具。
它包含了多种电路仿真方法，如基于S参数的线性仿真、基于混合EM的电磁仿真和基于直接时间域的高速数字仿真等。
ADS还内置了丰富的器件模型和库，方便用户进行仿真和优化。
此外，ADS还支持与SI/PI和系统仿真软件的集成，使得整个设计流程更加高效。
2. HFSS（High Frequency Structure Simulator）HFSS是美国ANSYS公司开发的一种基于有限元分析（FiniteElement Analysis）的高性能电磁场仿真软件。
它主要用于射频和微波领域，可以模拟复杂的电磁场分布和信号传输。
HFSS具有优异的求解速度和准确度，并且支持多种仿真技术，如频域仿真、时域仿真和混合仿真等。
此外，HFSS还提供了强大的后处理功能，可以用于绘制场强分布图、辐射图和散射参数图等。
3. CST Studio SuiteCST Studio Suite是德国CST公司开发的一款电磁场仿真软件套件，广泛应用于射频、天线和微波电路的设计和仿真。
CST基于有限差分时域（FDTD）方法，具有较高的计算速度和较低的内存占用。
CST StudioSuite提供了丰富的建模功能和后处理工具，可以实现多尺度建模、参数扫描和优化等操作。
此外，CST还支持与ADS和HFSS等软件的数据交换，方便不同工具之间的协同设计和分析。

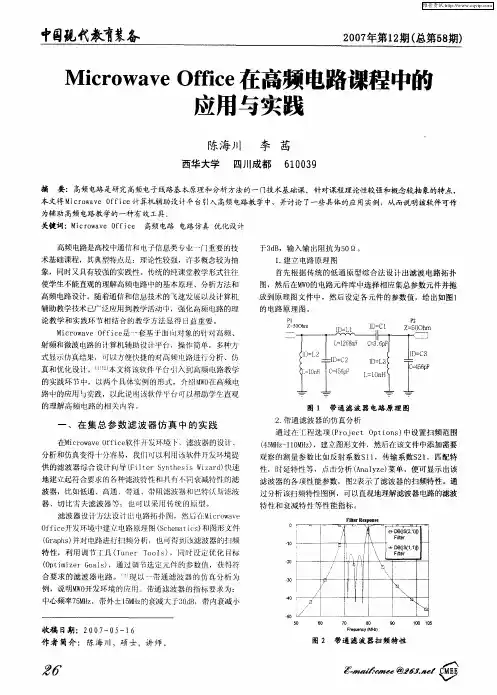

4. AWR Microwave OfficeAWR Microwave Office是美国National Instruments（前身为奇美电子）开发的一款射频和微波电路设计软件。

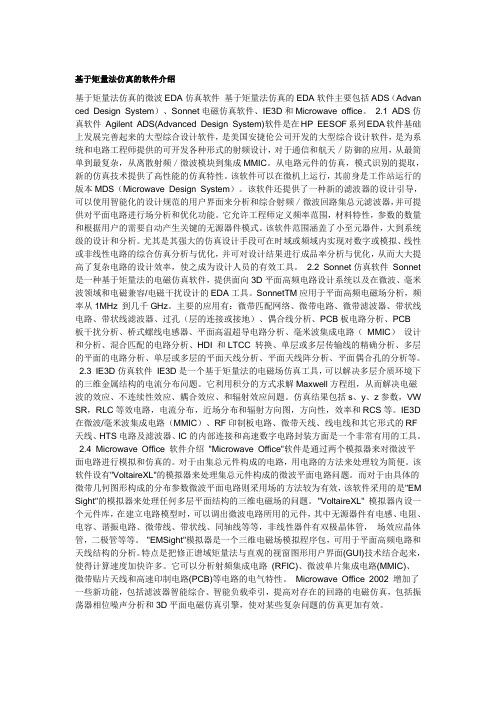

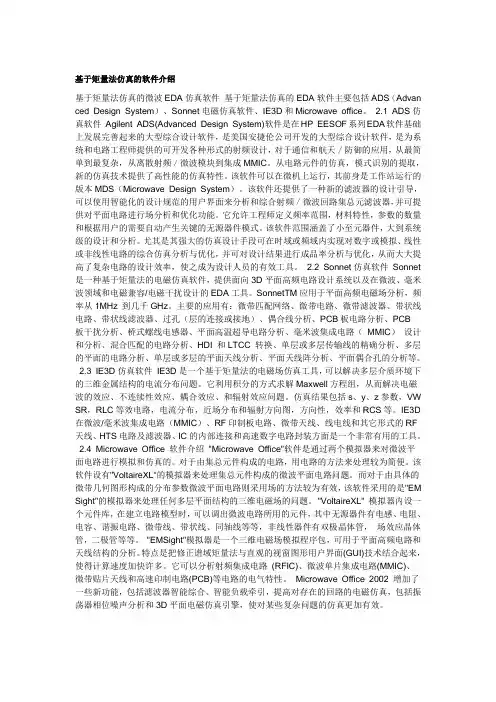

基于矩量法仿真的软件介绍基于矩量法仿真的微波EDA仿真软件基于矩量法仿真的EDA软件主要包括ADS（Advan ced Design System）、Sonnet电磁仿真软件、IE3D和Microwave office。
2.1 ADS仿真软件Agilent ADS(Advanced Design System)软件是在HP EESOF系列EDA软件基础上发展完善起来的大型综合设计软件，是美国安捷伦公司开发的大型综合设计软件，是为系统和电路工程师提供的可开发各种形式的射频设计，对于通信和航天／防御的应用，从最简单到最复杂，从离散射频／微波模块到集成MMIC。
从电路元件的仿真，模式识别的提取，新的仿真技术提供了高性能的仿真特性。
该软件可以在微机上运行，其前身是工作站运行的版本MDS（Microwave Design System）。
该软件还提供了一种新的滤波器的设计引导，可以使用智能化的设计规范的用户界面来分析和综合射频／微波回路集总元滤波器，并可提供对平面电路进行场分析和优化功能。
它允许工程师定义频率范围，材料特性，参数的数量和根据用户的需要自动产生关键的无源器件模式。
该软件范围涵盖了小至元器件，大到系统级的设计和分析。
尤其是其强大的仿真设计手段可在时域或频域内实现对数字或模拟、线性或非线性电路的综合仿真分析与优化，并可对设计结果进行成品率分析与优化，从而大大提高了复杂电路的设计效率，使之成为设计人员的有效工具。
2.2 Sonnet仿真软件Sonnet 是一种基于矩量法的电磁仿真软件，提供面向3D平面高频电路设计系统以及在微波、毫米波领域和电磁兼容/电磁干扰设计的EDA工具。
SonnetTM应用于平面高频电磁场分析，频率从1MHz 到几千GHz。
主要的应用有：微带匹配网络、微带电路、微带滤波器、带状线电路、带状线滤波器、过孔（层的连接或接地）、偶合线分析、PCB板电路分析、PCB板干扰分析、桥式螺线电感器、平面高温超导电路分析、毫米波集成电路（MMIC）设计和分析、混合匹配的电路分析、HDI 和LTCC 转换、单层或多层传输线的精确分析、多层的平面的电路分析、单层或多层的平面天线分析、平面天线阵分析、平面偶合孔的分析等。
电路中的射频与微波技术射频（Radio Frequency，简称RF）和微波（Microwave）技术在电路领域中起着重要的作用。
它们广泛应用于通信系统、雷达、无线电设备、卫星通信等领域。
本文将介绍电路中的射频与微波技术的基本概念、应用和发展趋势。
一、射频与微波技术的基本概念射频与微波技术是指在频率范围为300kHz至300GHz的无线电频段中进行电路设计和通信系统的构建。
射频技术通常涉及低于30MHz的频率范围，而微波技术通常指30MHz至300GHz的频率范围。
射频与微波信号具有高频高速的特点，对电路设计和传输要求严苛。
由于射频与微波信号的工作频率高，电路中的电感、电容等元件的参数会受到影响，因此需要采用特殊的电路设计和封装技术。
二、射频与微波技术的应用1. 通信系统射频与微波技术在通信系统中扮演着重要的角色。
无线通信、卫星通信、雷达等系统都需要使用射频与微波技术实现信号的传输和处理。
射频技术负责信号的调制、解调和放大，微波技术用于信号的传输和解码。
2. 雷达系统雷达系统是射频与微波技术的重要应用之一。
雷达利用射频与微波信号进行目标检测和测距，其工作频率通常在UHF至毫米波段。
射频与微波技术在雷达系统中起到了提高系统灵敏度和测距精度的关键作用。
3. 无线电设备射频与微波技术在无线电设备中广泛应用。
无线电设备包括无线电收发器、局域网无线接入点（WiFi）、蓝牙、ZigBee等。
这些设备利用射频与微波信号实现无线数据的传输和通信。
4. 医疗设备射频技术在医疗设备中有着广泛的应用。
磁共振成像（MRI）、体外早期癌症诊断、射频热消融治疗等都是利用射频技术实现的。
微波技术也有在医疗设备中的应用，如微波治疗和诊断设备。
三、射频与微波技术的发展趋势随着通信技术和无线电设备的迅速发展，射频与微波技术也在不断改进和创新。
以下是射频与微波技术的发展趋势：1. 高速、高频率射频与微波技术将继续朝向更高的速度和更高的频率发展，以满足日益增长的数据传输需求。
射频电路的重要知识点总结一、射频电路的基本概念1. 射频信号射频信号通常指频率在300千赫兹至300千兆赫兹之间的信号，是一种高频信号。
射频信号通常用来进行无线通信、雷达、卫星通信等。
射频信号相对于低频信号来说，具有传输距离远、穿墙能力强、信息容量大等优点。
2. 射频电路射频电路是一种用于处理射频信号的电路，主要包括射频放大器、射频混频器、射频滤波器、射频功率放大器、射频开关、射频调制解调器、射频天线等组成。
3. 射频电路的特点射频电路与常规低频电路相比，具有频率高、传输损耗大、抗干扰能力强、器件参数要求高等特点。
二、射频电路的设计流程1. 确定需求射频电路的设计首先需要明确需求，包括工作频率、输入输出阻抗、幅度和相位平衡要求、抗干扰能力、工作环境等。
2. 选择器件根据需求选择合适的射频器件，如射频放大器、射频混频器、射频滤波器等。
选择器件时需要考虑器件的工作频率范围、增益、线性度、稳定性、耦合度等参数。
3. 电路设计根据需求和选择的器件，进行射频电路的整体设计，包括电路拓扑结构设计、参数计算、仿真验证等。
4. 电路布局和布线射频电路的布局和布线对电路的性能有很大的影响，需要考虑信号的传输路径、防止反射和耦合、尽量减少信号损耗等。
5. 电路调试和优化射频电路设计完成后需要进行调试和优化，对功耗、线性度、稳定性、抗干扰能力等进行测试和改进。
6. 电路验证射频电路设计完成后需要进行电路性能验证，包括工作频率范围测试、输入输出阻抗匹配测试、幅度和相位平衡测试、抗干扰能力测试等。
三、射频电路中的常见器件1. 射频放大器射频放大器是射频电路中的重要器件，用于放大射频信号。
根据工作频率和功率要求可以选择不同的射频放大器，包括晶体管放大器、集成射频放大器、功率放大器等。
2. 射频混频器射频混频器用于将射频信号和局部振荡信号进行混频，产生中频信号。
射频混频器的性能对整个混频系统的性能影响很大。
3. 射频滤波器射频滤波器主要用于滤除非目标频率的信号，保证接收机的选择性和抗干扰能力。
