环境监察移动执法4G网络VPDN设置说明

一、手机VPDN设立环节：
1、点击手机上“设立”菜单，进入“移动网络”页面；
2、点击“接入点名称（APN）”，进入“联网类型”页面；
3、点击手机菜单键，选择“新建APN”，进入界面；
4、名称为“hazzyd”，接入点名称为“hazzyd.vpdn.js”，输入顾客名和密码（见附件，示例：，密码：a123456），身份验证类型选择“PAP或CHAP”，接入点名称类型为“default”，APN合同为“IPv4”，PPP拨叫号码为“#777”。

5、点击手机菜单键，点击“保存”按钮。

6、返回，联网类型选择“hazzyd”。

7、打开综治E通客户端，输入帐号密码，即可登录系统。

以华为C8812为例，设立流程如下图：
二、APN切换
1、点击手机上“设立”菜单，进入“移动网络”页面；
2、点击“接入点名称（APN）”，进入“联网类型”页面；
3、选择需要旳APN。

因综治E通登录方式为VPDN拨号方式，使用“hazzyd”旳APN拨号后，手机只能访问VPDN专网，不能访问外网，因此如要访问外网时，需要切换APN。

小窍门：
综治专网（hazzyd）设立完毕后，屏幕上方浮现3G图标，可检查手机——设立——有关手机——状态信息中旳IP地址，只要地址在10.179开头，即可在手机上登录综治E通。

登录综治E通时必须打开数据连接，不可使用无线网。

多数4G手机设置方法
1、在手机主页点击“设置”，呼出系统菜单，点击系统设置
2、在设置中点击“更多…”按钮，进入“无线和网络”页面
3、点击“移动网络”按钮，进入“移动网络设置”页面
4、点击“接入点名称（APN）”，进入联网类型选择
5、点击手机菜单键，呼出新建APN菜单
6、点击“新建APN”选项，进入接入点新增页面，设置名称为“VPN”，设
置接入点名称为：public.vpdn.zj输入VPDN用户名、密码，用户名为XXXXXXXXXXX@wzzzw.vpdn.zj，其中XXXXXXXXXXX为您的综治手机号码全号，密码是a123456，身份验证类型选择“PAP”，接入点名称类型（部分手机上为：APN类型）为“default”（某些型号的手机已经系统设置好），PPP拨叫号码为“#777”(如果某些型号的手机设置没有，可以忽略)
7、点击手机菜单键，点击“保存”按钮。

无线网卡VPDN配置附件4：智能机APN配置指导手册（航道）无线VPDN配置手册一、在手机使用界面中找到下图中的“设置”功能键：点击打开“设置”功能二、开启手机的上网功能：1、打开“移动数据”和“开启4G”2、点击“更多”菜单三、进入“更多”菜单后，点击“移动网络”菜单四、进入“移动网络”菜单后，点击“接入点名称（APN）”菜单五、进入“接入点名称（APN）”菜单后，点击“菜单”键，在弹出的界面上，选择“新建APN”功能六、进入“新建APN”菜单后，设置VPDN业务相关参数：对图中的4处进行输入配置:1、名称：可以随意设置2、接入点名称：private.vpdn3、用户名：********************.js4、密码：609022七、继续在“新建APN”菜单内，设置VPDN业务相关参数：完成以上5处配置并成功保存后，VPDN 参数配置完成。

八、保存完成后，在“接入点名称（APN ）”菜单内，会增加“njjqzzb ”接入点，请选择该接入点。

九、选择“njjqzzb ”接入点，手机将进行VPDN拨号，如手机界面出5、身份验证类型：选择chap6、点击“保存”键现图中标识的连接图案，则证明VPDN拨号成功，即可通过手机进行上网。

十、手机VPDN拨号中遇到的常见问题：1、VPDN参数配置不正确：请在设置时，务必仔细检查，输入错误将无法拨号成功；2、VPDN参数配置都正常，但是没有出现连接成功的图案（见第九点），可将手机切换至“飞行模式”后等待3-5秒后，再取消“飞行模式”即可正常拨号；3、由于部分智能手机不支持VPDN拨号，请尽量使用中国电信推荐的智能手机终端；4、如果手机“飞行模式”切换后，VPDN拨号仍然不正常，建议更换一台手机测试一下，可能是手机自身的问题；如更换手机后，并正确配置VPDN后，还是不能上网，建议向电信10000申告故障；5、如果手机“飞行模式”切换后，VPDN拨号正常，出现连接成功的图案（见第九点），但是不能上网，建议向电信10000申告故障。

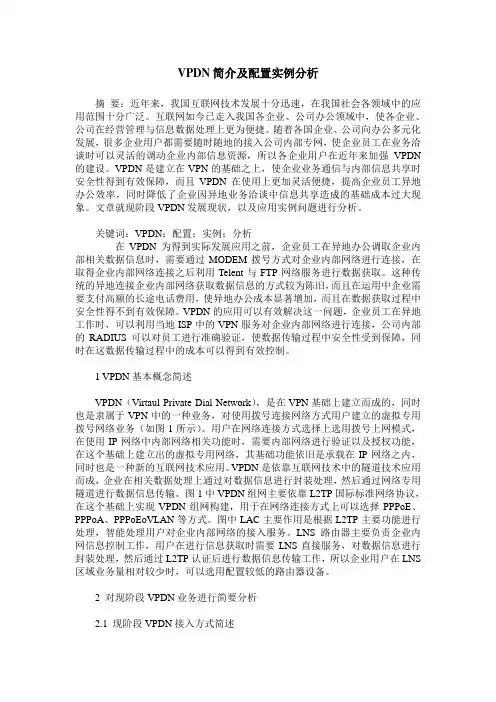

VPDN简介及配置实例分析摘要：近年来，我国互联网技术发展十分迅速，在我国社会各领域中的应用范围十分广泛。

互联网如今已走入我国各企业、公司办公领域中，使各企业、公司在经营管理与信息数据处理上更为便捷。

随着各国企业、公司向办公多元化发展，很多企业用户都需要随时随地的接入公司内部专网，使企业员工在业务洽谈时可以灵活的调动企业内部信息资源，所以各企业用户在近年来加强VPDN 的建设。

VPDN是建立在VPN的基础之上，使企业业务通信与内部信息共享时安全性得到有效保障，而且VPDN在使用上更加灵活便捷，提高企业员工异地办公效率，同时降低了企业因异地业务洽谈中信息共享造成的基础成本过大现象。

文章就现阶段VPDN发展现状，以及应用实例问题进行分析。

关键词：VPDN；配置；实例；分析在VPDN为得到实际发展应用之前，企业员工在异地办公调取企业内部相关数据信息时，需要通过MODEM拨号方式对企业内部网络进行连接，在取得企业内部网络连接之后利用Telent与FTP网络服务进行数据获取。

这种传统的异地连接企业内部网络获取数据信息的方式较为陈旧，而且在运用中企业需要支付高额的长途电话费用，使异地办公成本显著增加，而且在数据获取过程中安全性得不到有效保障。

VPDN的应用可以有效解决这一问题，企业员工在异地工作时，可以利用当地ISP中的VPN服务对企业内部网络进行连接，公司内部的RADIUS可以对员工进行准确验证，使数据传输过程中安全性受到保障，同时在这数据传输过程中的成本可以得到有效控制。

1 VPDN基本概念简述VPDN（Virtaul Private Dial Network），是在VPN基础上建立而成的，同时也是隶属于VPN中的一种业务，对使用拨号连接网络方式用户建立的虚拟专用拨号网络业务（如图1所示）。

用户在网络连接方式选择上选用拨号上网模式，在使用IP网络中内部网络相关功能时，需要内部网络进行验证以及授权功能，在这个基础上建立出的虚拟专用网络，其基础功能依旧是承载在IP网络之内，同时也是一种新的互联网技术应用。
