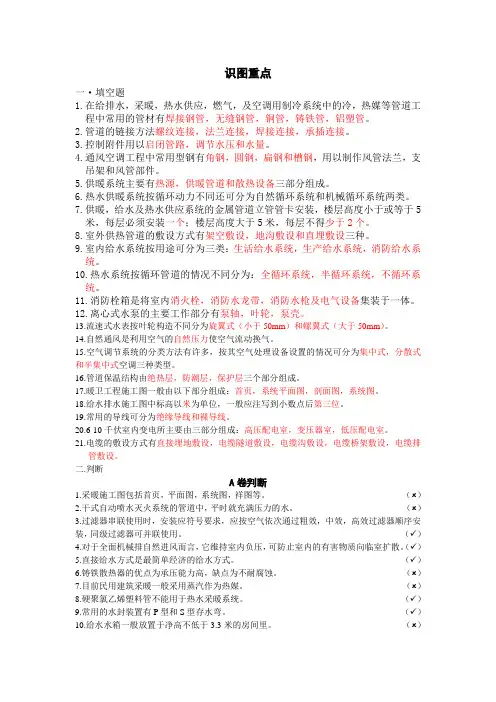

识图重点一·填空题1.在给排水，采暖，热水供应，燃气，及空调用制冷系统中的冷，热媒等管道工程中常用的管材有焊接钢管，无缝钢管，铜管，铸铁管，铝塑管。
2.管道的链接方法螺纹连接，法兰连接，焊接连接，承插连接。
3.控制附件用以启闭管路，调节水压和水量。
4.通风空调工程中常用型钢有角钢，圆钢，扁钢和槽钢，用以制作风管法兰，支吊架和风管部件。
5.供暖系统主要有热源，供暖管道和散热设备三部分组成。
6.热水供暖系统按循环动力不同还可分为自然循环系统和机械循环系统两类。
7.供暖，给水及热水供应系统的金属管道立管管卡安装，楼层高度小于或等于5米，每层必须安装一个；楼层高度大于5米，每层不得少于2个。
8.室外供热管道的敷设方式有架空敷设，地沟敷设和直埋敷设三种。
9.室内给水系统按用途可分为三类：生活给水系统，生产给水系统，消防给水系统。
10.热水系统按循环管道的情况不同分为：全循环系统，半循环系统，不循环系统。
11.消防栓箱是将室内消火栓，消防水龙带，消防水枪及电气设备集装于一体。
12.离心式水泵的主要工作部分有泵轴，叶轮，泵壳。
13.流速式水表按叶轮构造不同分为旋翼式（小于50mm）和螺翼式（大于50mm）。
14.自然通风是利用空气的自然压力使空气流动换气。
15.空气调节系统的分类方法有许多，按其空气处理设备设置的情况可分为集中式，分散式和半集中式空调三种类型。
16.管道保温结构由绝热层，防潮层，保护层三个部分组成。
17.暖卫工程施工图一般由以下部分组成：首页，系统平面图，剖面图，系统图。
18.给水排水施工图中标高以米为单位，一般应注写到小数点后第三位。
19.常用的导线可分为绝缘导线和裸导线。
20.6-10千伏室内变电所主要由三部分组成：高压配电室，变压器室，低压配电室。
21.电缆的敷设方式有直接埋地敷设，电缆隧道敷设，电缆沟敷设，电缆桥架敷设，电缆排管敷设。
二.判断A卷判断1.采暖施工图包括首页，平面图，系统图，祥图等。
