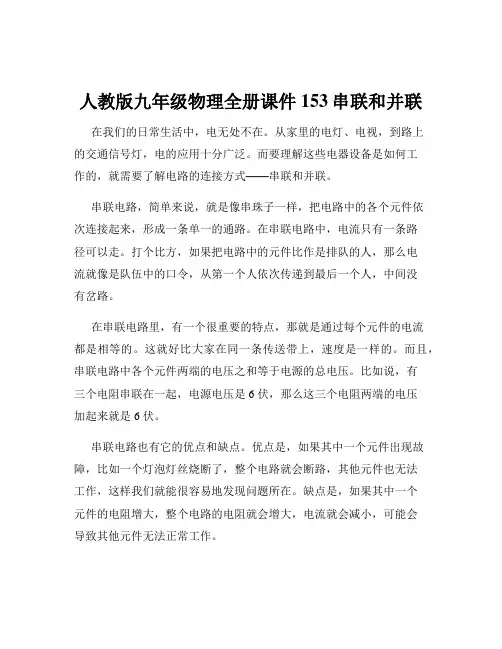

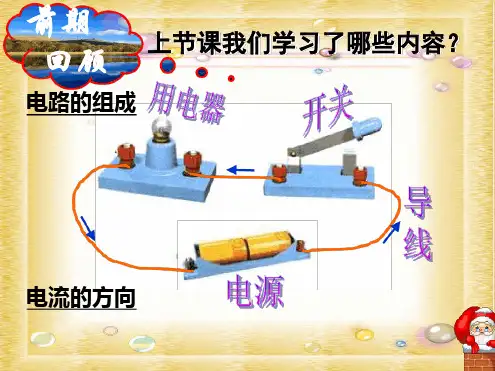

人教版九年级物理全册课件153串联和并联在我们的日常生活中，电无处不在。

从家里的电灯、电视，到路上的交通信号灯，电的应用十分广泛。

而要理解这些电器设备是如何工作的，就需要了解电路的连接方式——串联和并联。

串联电路，简单来说，就是像串珠子一样，把电路中的各个元件依次连接起来，形成一条单一的通路。

在串联电路中，电流只有一条路径可以走。

打个比方，如果把电路中的元件比作是排队的人，那么电流就像是队伍中的口令，从第一个人依次传递到最后一个人，中间没有岔路。

在串联电路里，有一个很重要的特点，那就是通过每个元件的电流都是相等的。

这就好比大家在同一条传送带上，速度是一样的。

而且，串联电路中各个元件两端的电压之和等于电源的总电压。

比如说，有三个电阻串联在一起，电源电压是 6 伏，那么这三个电阻两端的电压加起来就是 6 伏。

串联电路也有它的优点和缺点。

优点是，如果其中一个元件出现故障，比如一个灯泡灯丝烧断了，整个电路就会断路，其他元件也无法工作，这样我们就能很容易地发现问题所在。

缺点是，如果其中一个元件的电阻增大，整个电路的电阻就会增大，电流就会减小，可能会导致其他元件无法正常工作。

接下来，我们再看看并联电路。

并联电路就像是多条并行的道路，电流可以同时通过不同的路径。

每个元件都有自己独立的支路，与电源直接相连。

在并联电路中，各个支路两端的电压相等，都等于电源电压。

这就好像每个房间里的插座，电压都是一样的。

而且，并联电路中干路的电流等于各支路电流之和。

比如说，有两条支路，一条支路的电流是 2 安，另一条支路的电流是 3 安，那么干路的电流就是 5 安。

并联电路也有自己的特点和应用场景。

它的优点是，如果其中一条支路出现故障，其他支路仍然可以正常工作，不会影响整个电路的运行。

这在实际生活中非常有用，比如家里的一个房间灯坏了，其他房间的灯还能亮。

缺点是，如果并联的支路太多，干路电流会很大，可能会导致电路过载。

为了更好地理解串联和并联电路，我们可以通过一些实验来观察。

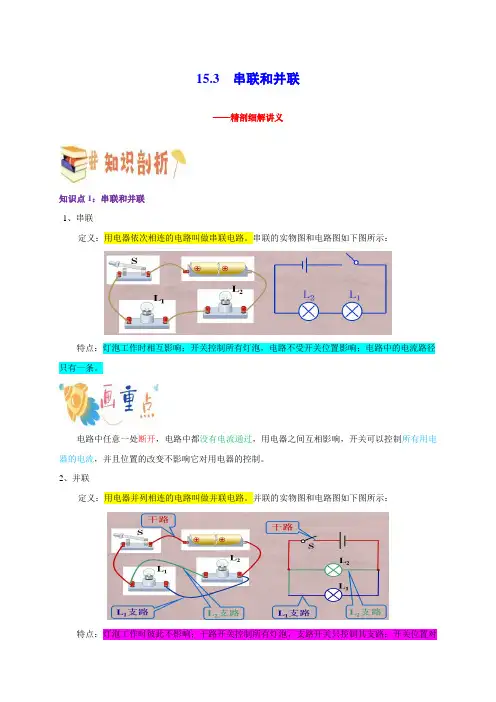

15.3 串联和并联——精剖细解讲义知识点1：串联和并联1、串联定义：用电器依次相连的电路叫做串联电路。

串联的实物图和电路图如下图所示：特点：灯泡工作时相互影响；开关控制所有灯泡，电路不受开关位置影响；电路中的电流路径只有一条。

电路中任意一处断开，电路中都没有电流通过，用电器之间互相影响，开关可以控制所有用电器的电流，并且位置的改变不影响它对用电器的控制。

2、并联定义：用电器并列相连的电路叫做并联电路。

并联的实物图和电路图如下图所示：特点：灯泡工作时彼此不影响；干路开关控制所有灯泡，支路开关只控制其支路；开关位置对电路有影响；电路中的电流路径有两条或多条。

并联电路中各个支路互不影响，干路开关可以控制所有用电器的电流，支路开关只能控制它所对应的支路用电器电流。

3、串联和并联的比较串联电路并联电路连接特点首尾顺次相连首首、尾尾并列相连电流路径电流只有一条路径电流有多条路径（至少两条）用电器是否相影响各用电器之间互相影响各用电器可独立工作，互不影响开关作用开关控制所有的用电器，开关的位置对电路无影响干路开关控制整个电路，支路开关只控制它所在的那条支路电路图串、并联电路的概念与辨别1．教室内的日光灯，开关闭合时，三灯同时亮，开关断开时，三灯同时熄灭，根据你的观察，它们的连接关系应该是（）A．串联B．并联C．可能并联，也可能串联D．无法确定2．如图所示，L1与L2属于串联的是（）A．B．C．D．串、并联电路的设计与应用3．保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光（表明门都关上了），则符合要求的电路图是（）A．B．C．D．4．在自动售票公交车后门两侧的扶手上各装有一个红色按钮。

如图所示，想要下车的乘客只要按下其中任何一个按钮，相当于开关闭合，装在车内的电铃就会响起，以提醒司机停车。

下列四个电路中符合要求的是（）A．B．C．D．电路的基本连接方式5．实验小组的同学连接了四个电路（如图）来探究开关的控制作用，两灯并联且开关控制L1的是（）A．B．C．D．6．如图是电吹风的简化电路图。

第十五章电流和电路第3节串联和并联教材考点梳理一、串联电路1.定义：把用电器逐个顺次连接起来的电路。

2.特点：（1）电流路径：只有1条路径，无干路、支路之分。

（2）用电器是否相互影响：相互影响。

（3）开关作用：开关控制整个电路，位置改变，作用不变。

3.局部短路对电路影响：“谁被短路，谁不工作。

其它用电器仍然工作”4.生活应用：（1）手电筒中，多节电池串联。

（2）开关和它控制的电灯串联。

（3）节日小彩灯串是串联。

二、并联电路1.定义：把用电器并列连接起来的电路。

2.特点：（1）电流路径：有多条路径，有干路、支路之分。

（2）用电器是否相互影响：相不影响。

（3）开关作用：干路开关控制整个电路，支路开关只控制各个支路用电器。

3.局部短路对电路影响：“无论哪个用电器被短路，都会发生电源短路，烧坏电源和导线。

4.生活应用：（1）家庭电路中各个用电器并联。

（2）街上路灯是并联。

三、电路的识别方法1.定义法：看各个用电器是“逐个顺次连接”还是“并列连接”。

2.电流法：即让电流从电源正极出发回到电源负极，若途中不分流，用电器串联；若分流，一般为并联。

3.拆除法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联。

若另一个用电器不受影响仍然工作则这两个用电器为并联。

4.节点法：在识别电路时，不论导线有多长，只要其间没有用电器或电源，则导线的两端点都可看成同一点，从而找出各用电器的共同点。

四、并联电路画法1.“干支干”：让电流从电源正极出发，先画干路，过分流点后画各个支路，经合流点后画干路到电源负极。

2.“先支后干”：先画出每一条支路，然后经分流点和合流点再画出干路到电源两极。

五、串联、并联电路区别特点串联电路并联电路电路连接特点逐个顺次并列连接电流路径只有1条有多条路径工作特点互相影响互不影响开关作用控制整个电路，与位置无关干路开关控制整个电路，支路开关控制所在支路短路影响“谁被短路，谁不工作。

其它用电器仍然工作全电路都短路，烧毁电源生活应用小彩灯串街上路灯重难点突破1、如图所示的四个电路中，两灯泡属于串联接法的是( )A. B. C. D.2、随着人们生活水平的提高,家用电器的使用也正在得到普及,家用电器在电路中的连接方式是( ) A.一定串联 B.一定并联 C.串联、并联都可以 D.无法确定3、如图所示,电路分析错误的是( ) A.当断开12S S 、,闭合3S 时,1R 与2R 为串联 B.当断开3S ,闭合12S S 、时,1R 与2R 为并联 C.当断开1S ,闭合23S S 、时,1R 与2R 为串联 D.只要同时闭合13S S 、,就会出现短路现象4、如图所示，要使灯泡1L 和2L 组成串联电路，应（ ） A ． 闭合2S ，断开1S B ． 断开1S 和2SC ． 闭合1S 和2SD ． 闭合1S ，断开2S5、小强把台灯的插头插在如图所示的插座上，插座上有一个开关1S 和一个指示灯1L (相当于电 阻很大的灯泡）。
