感烟火灾探测器的安装要求

文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）

感烟火灾探测器的安装要求

一、点型感烟火灾探测器安装要求

1、探测器至墙壁、梁边的水平距离，不应小于0.5m；探测器周围水平距离0.5m内，不应有遮挡物；探测器至空调送风口最近边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离，不应小于0.5m。

2、在宽度小于3m的内走道顶棚上安装探测器时，宜居中安装。点型感温火灾探测器的安装间距，不应超过10m；点型感烟火灾探测器的安装间距，不应超过15m。探测器至端墙的距离，不应大于安装间距的一半。

3、探测器宜水平安装，当确实需倾斜安装时，倾斜角不应大于45°。

二、线型光束感烟火灾探测器安装要求

1、根据设计文件的要求确定探测器的安装位置，探测器应安装牢固，并不应产生位移。在钢结构建筑中，发射器和接收器（反射式探测器的探测器和反射板）可设置在钢架上，但应考虑位移影响。

2、发射器和接收器（反射式探测器的探测器和反射板）之间的光路上应无遮挡物，并应保证接收器（反射式探测器的探测器）避开日光和人工光源直接照射。

三、管路采样式吸气感烟火灾探测器安装要求

1）根据设计文件和产品使用说明书的要求确定探测器的管路安装位置、敷设方式及采样孔的设置。

2）采样管应固定牢固，有过梁、空间支架的建筑中，采样管路应固定在过梁、空间支架上。

四、探测器底座的安装要求

1、探测器的底座应安装牢固，与导线连接必须可靠压接或焊接。当采用焊接时，不应使用带腐蚀性的助焊剂。

2、探测器底座的连接导线，应留有不小于150mm的余量，且在其端部应有明显的永久性标志。探测器底座的穿线孔宜封堵，安装完毕的探测器底座应采取保护措施。

五、其他要求

探测器报警确认灯应朝向便于人员观察的主要入口方向。探测器在即将调试时方可安装，在调试前应妥善保管并应采取防尘、防潮、防腐蚀措施。

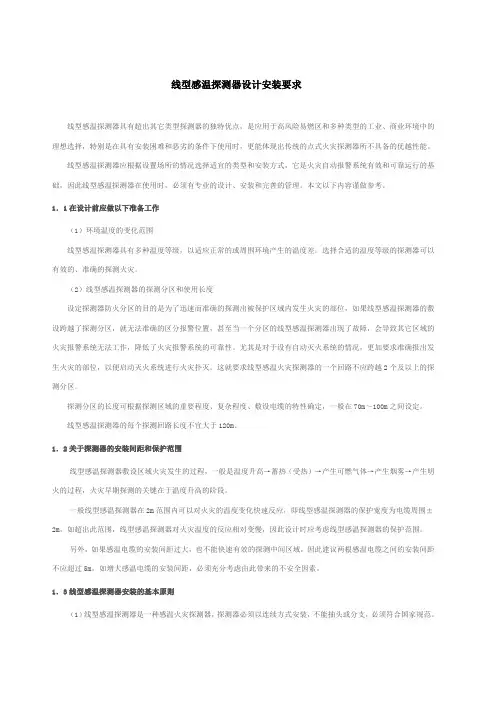

线型感温探测器设计安装要求

线型感温探测器具有超出其它类型探测器的独特优点，是应用于高风险易燃区和多种类型的工业、商业环境中的理想选择，特别是在具有安装困难和恶劣的条件下使用时，更能体现出传统的点式火灾探测器所不具备的优越性能。

线型感温探测器应根据设置场所的情况选择适宜的类型和安装方式，它是火灾自动报警系统有效和可靠运行的基础，因此线型感温探测器在使用时，必须有专业的设计、安装和完善的管理。本文以下内容谨做参考。

1．1在设计前应做以下准备工作

（1）环境温度的变化范围

线型感温探测器具有多种温度等级，以适应正常的或周围环境产生的温度差。选择合适的温度等级的探测器可以有效的、准确的探测火灾。

（2）线型感温探测器的探测分区和使用长度

设定探测器防火分区的目的是为了迅速而准确的探测出被保护区域内发生火灾的部位，如果线型感温探测器的敷设跨越了探测分区，就无法准确的区分报警位置，甚至当一个分区的线型感温探测器出现了故障，会导致其它区域的火灾报警系统无法工作，降低了火灾报警系统的可靠性。尤其是对于设有自动灭火系统的情况，更加要求准确报出发生火灾的部位，以便启动灭火系统进行火灾扑灭。这就要求线型感温火灾探测器的一个回路不应跨越2个及以上的探测分区。

探测分区的长度可根据探测区域的重要程度、复杂程度、敷设电缆的特性确定，一般在70m～100m之间设定。

线型感温探测器的每个探测回路长度不宜大于120m。

1．2关于探测器的安装间距和保护范围

线型感温探测器敷设区域火灾发生的过程，一般是温度升高→蓄热（受热）→产生可燃气体→产生烟雾→产生明火的过程，火灾早期探测的关键在于温度升高的阶段。

一般线型感温探测器在2m范围内可以对火灾的温度变化快速反应，即线型感温探测器的保护宽度为电缆周围±2m，如超出此范围，线型感温探测器对火灾温度的反应相对变慢，因此设计时应考虑线型感温探测器的保护范围。

另外，如果感温电缆的安装间距过大，也不能快速有效的探测中间区域，因此建议两根感温电缆之间的安装间距不应超过5m，如增大感温电缆的安装间距，必须充分考虑由此带来的不安全因素。

精心整理

线型感温探测器设计安装要求

线型感温探测器具有超出其它类型探测器的独特优点，是应用于高风险易燃区和多种类型的工业、商业环境中的理想选择，特别是在具有安装困难和恶劣的条件下使用时，更能体现出传统的点式火灾探测器所不具备的优越性能。

线型感温探测器应根据设置场所的情况选择适宜的类型和安装方式，它是火灾自动报警系统有效和可靠运行的基础，因此线型感温探测器在使用时，必须有专业的设计、安装和完善的管理。本文以下内容谨做参考。

1．1在设计前应做以下准备工作

（1）环境温度的变化范围

线型感温探测器具有多种温度等级，以适应正常的或周围环境产生的温度差。选择合适的温度等级的探测器可以有效的、准确的探测火灾。

（2）线型感温探测器的探测分区和使用长度

设定探测器防火分区的目的是为了迅速而准确的探测出被保护区域内发生火灾的部位，如果线型感温探测器的敷设跨越了探测分区，就无法准确的区分报警位置，甚至当一个分区的线型感温探测器出现了故障，会导致其它区域的火灾报警系统无法工作，降低了火灾报警系统的可靠性。尤其是对于设有自动灭火系统的情况，更加要求准确报出发生火灾的部位，以便启动灭火系统进行火灾扑灭。这就要求线型感温火灾探测器的一个回路不应跨越2个及以上的探测分区。

探测分区的长度可根据探测区域的重要程度、复杂程度、敷设电缆的特性确定，一般在70m～100m之间设定。

线型感温探测器的每个探测回路长度不宜大于120m。

1．2关于探测器的安装间距和保护范围

线型感温探测器敷设区域火灾发生的过程，一般是温度升高→蓄热（受热）→产生可燃气体→产生烟雾→产生明火的过程，火灾早期探测的关键在于温度升高的阶段。

一般线型感温探测器在2m范围内可以对火灾的温度变化快速反应，即线型感温探测器的保护宽度为电缆周围±2m，如超出此范围，线型感温探测器对火灾温度的反应相对变慢，因此设计时应考虑线型感温探测器的保护范围。

另外，如果感温电缆的安装间距过大，也不能快速有效的探测中间区域，因此建议两根感温电缆之间的安装间距不应超过5m，如增大感温电缆的安装间距，必须充分考虑由此带来的不安全因素。

一、探测器、报警按钮及扬声器的安装

1、火灾探测器安装位置可配合装修要求作适当移动，但应符合有关消防规范的要求；探测器至空调送风口边的水平距离不应小

于1.5米，并宜接近回风口安装；探测器至多孔送风顶棚孔口的水平距离不应小于0.5米，探测器至墙壁、梁边的水平间隔不应小于0.5m、探测器周围0.5米内不应有遮挡物；探测器与灯具净距不应小于0.5米，与消喷头净距不应小于0.3米，与扬声器净距不

应小于1米；探测器宜水平安装，当必须倾斜安装时，倾斜角不应大于45度。

2、光束对射感烟探测器安装离顶棚障碍物宜为0.3~1.0米，高侧壁大于0.5米，小于7米，两组探测器水平距离应小于14米，探测

器对射空间应避开固定和流动的遮挡物。

3、手动火灾自动报警按钮安装于距地高度不超过1.5米，且位于明显的和便于操作的部位，并有明显的标志。

4、其他设备安装位置必须符合规范要求（包括但不限于下列），同时应根据其他机电、电气施工设计图纸配合精装图纸安装。

a、火灾报警及消防控制04SX501

b、智能建筑弱电工程设计施工图集97X700（上、下）

c、常用电机控制电路图10D303-2~3
