LED显示屏制作教程

LED显示屏字幕制作

1. 引言

字幕作为信息传播的重要方式之一，在电视台、广告牌和各类室内外场所得到广泛应用。而LED显示屏字幕作为一种新兴的字幕制作方式，具有亮度高、显示效果好、易于更新等特点，受到越来越多人的喜爱和采用。

本文将介绍LED显示屏字幕制作的相关知识和步骤，帮助您了解和掌握如何制作高质量的LED显示屏字幕。

2. 准备工作

在制作LED显示屏字幕之前，需要进行一些准备工作。以下是一些常用的准备工作内容：

2.1 确定字幕内容

首先，需要确定字幕的内容。字幕可以是文字、图形、动画或者它们的组合。根据实际需求，确定字幕的内容和形式，例如宣传信息、广告语、节日祝福等。

2.2 选择合适的字体

选择合适的字体可以增强字幕的视觉效果，使其更加具有吸引力和易读性。在选择字体时，应考虑字体的风格、大小和颜色等因素，以适应特定的场景和需求。

2.3 确定字幕颜色

字幕颜色的选择直接影响到字幕的可读性。应选择饱和度高、对比度强的颜色，以确保字幕在各种背景下都能清晰可见。

2.4 准备字幕素材

根据字幕内容和形式的需要，准备好所需的字体文件、图形文件、动画文件等素材。

3. 制作步骤

3.1 编辑字幕内容

使用文字编辑软件，输入并排版好字幕内容。根据实际需要，调整字幕的字体、大小、颜色等参数，以达到理想的效果。 3.2 导出字幕文件

将编辑好的字幕内容导出为常见的文本格式文件，如TXT、CSV等。确保导出的文件可以被后续的字幕制作软件所读取和处理。

3.3 导入字幕文件

使用字幕制作软件，导入之前导出的字幕文件。根据实际需要，选择相应的字体、颜色和动画效果等。

3.4 设置字幕样式

在字幕制作软件中，设置字幕的样式。通过调整字体、大小、颜色、描边等参数来实现所需的效果。

3.5 预览和调整

在字幕制作软件中，预览字幕的效果，并根据需要进行调整。可调整字幕的位置、速度、显示时间等参数，以达到最佳的效果。

led显示屏制作教程

随着科技不断的进步，LED显示屏已经广泛应用于各个领域的信息显示中。从广告招牌、电子标志到电视墙、灯光秀，LED显示屏已成为吸引眼球的大力神。因此，今天我们将为您介绍LED显示屏的制作教程。

材料需求

-LED模块-LED控制器-导线-电源-电烙铁-绝缘胶带-钳子和剪刀-控制器软件

步骤一：准备LED模块

首先，需要将LED模块组装起来。将每个LED模块的电线连接起来，确保每个模块都连接正确，而不是让电线松动或接触不良。使用钳子将电线连接在一起，然后使用剪刀将电线剪短，使其与LED模块一样长。

步骤二：安装控制器

其次，将LED控制器安装在显示屏的背面。使用钳子或剪刀将LED控制器的电线连接到显示屏的电线上。

步骤三：连接LED模块和控制器

将LED模块和LED控制器连接起来。将LED模块的电线插入LED控制器的电线插座中，并确保插头正确。随后，使用绝缘胶带或热熔胶将所有的电线固定在控制器上，以确保显示屏稳定且安全。 步骤四：将电源连接到控制器上

接下来，需要将电源线插入LED控制器的电源插座中。按照配件说明连接电源和控制器电源，并确保它们与显示屏上的其他部件之间连接正确。

步骤五：安装控制器软件

需要安装控制器软件来控制LED显示屏。使用光盘或在制造商的网站上下载控制器软件。随后，请按照软件安装向导中的说明进行安装。

步骤六：程序设置

连接显示屏和控制器后，您可以开始设置显示屏的程序了。如果您不熟悉该程序，请参考软件文档或官方网站的指南。大多数控制器都具有简单易操作的界面，可以帮助您进行配置和设置。

步骤七：测试显示屏

安装程序后，可以开始测试显示屏。在程序中创建一些显示文本或图像，并在显示屏上查看输出。如果测试过程中出现错误，请检查所有的连接，并根据需要对其进行更正。

出于安全考虑，需要在显示屏周围设置防护措施，以防止碰撞或受到其他损伤。建议在显示屏周围安装一个保护覆盖，以确保其在受到外力时仍能正常工作。

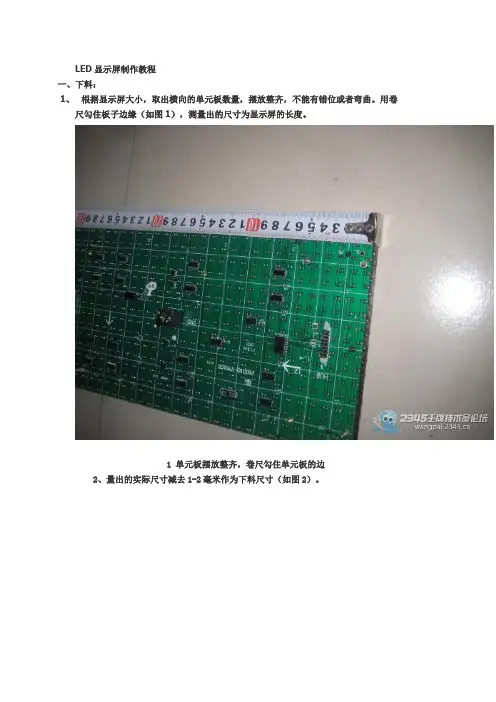

LED显示屏制作教程

一、下料：

1、 根据显示屏大小，取出横向的单元板数量，摆放整齐，不能有错位或者弯曲。用卷

尺勾住板子边缘（如图1），测量出的尺寸为显示屏的长度。

1 单元板摆放整齐，卷尺勾住单元板的边

2、量出的实际尺寸减去1-2毫米作为下料尺寸（如图2）。

2 实际长度191.3厘米，下料尺寸为191.2厘米

3、竖向摆放单元板，测量出的尺寸是单元板的宽度（如图3）。注意单元板上箭头方向要一致 图3

二、组装：

4、下好料后，先用电钻打眼，然后用自攻钉或者铆钉将外框组装好。注意固定孔要

打在塑料拐角跟型材接触的地方（如图4）。 图4

5、框子组装好后，将单元板上横向、竖向箭头各按照同一个方向摆放整齐（注意箭头一定要完全一致）。把固定用的铜柱或者磁铁拧到单元板最两边的螺丝上（如图5）。 图5

6、将横向的单元板用排线连到一起，注意排线不要翻转，不能插错位（如图6）。两头的板子靠边的一侧空出不用安装排线。 图6

7、连接电源线。红正黑负，单元板上VCC为正，GND为负。一定要仔细检查正负不能接反，否则会烧坏单元板或者其他部件。一般三到四块板子为一组并联接到一起，引出正负两个接头，往开关电源的相应输出端接（如图7），具体接法后面有详细说明。 图7

8、固定扁铁。单元板拧上磁铁后，根据框体的相应宽度截好所要用的扁铁。将扁铁用自攻钉或者铆钉固定到框体上（如图8，图9）。注意刚才磁铁拧在单元板最边上的螺丝上，是为了两块单元板用一根扁铁（如图10）。一般应先将一侧的扁铁都打眼固定好后，再打另一侧的眼，打眼时要将框体往一起挤，这样做出来的框体不会走形。

图10

9、所有扁铁固定好后，用吸尘器将屏幕背面的铝屑，灰尘等吸干净（如图11）。残留的铝屑可能引起短路烧坏单元板或其他部件。

图1110、接电源。图12中，半户外的单元板一般九块用一个5V40A的电源。电源上有三组输出口，接电源时像图中一样引出三组线。图中接线的方法是为了降低每组线上的负载，实际制作中应参照图中的接法。

未知驱动探索，专注成就专业

1

LED显示屏生产流程及工艺要求

LED显示屏的生产流程一般包括设计、原材料采购、表面贴装、组装和测试等步骤。下面是LED显示屏生产流程的简要介绍：

1. 设计：根据客户需求，设计LED显示屏的整体结构和电路原理图。

2. 原材料采购：采购LED芯片、驱动芯片、电源模块、PCB板等相关材料和器件。

3. 表面贴装：将采购的元器件和芯片通过贴片机精确贴装在PCB板上。

4. 组装：将贴装好的PCB板与其他组件进行组装，包括连接线、边框等。 未知驱动探索，专注成就专业

2

5. 冷焊连焊：使用焊接机将组装好的部件进行冷焊连焊。

6. 组装成型：进行外观整形，例如剪裁PCB板、安装外壳等。

7. 测试：对组装好的LED显示屏进行各项功能测试，包括亮度、颜色、显示效果等。

8. 包装和出厂：对测试合格的产品进行包装，同时进行质量检查，然后出厂。

在LED显示屏生产过程中，还需要注意一些工艺要求，例如：

未知驱动探索，专注成就专业

3

1. 元器件的选择：要选择质量好、稳定性高的元器件，以确保产品的稳定性和寿命。

2. 贴片精度：贴片机的贴装精度要求高，以确保元器件的正确贴装。

3. 温度控制：在焊接和测试过程中，要控制好温度，避免热损伤元器件。

4. 测试设备：使用专业的测试设备，确保对产品进行准确、全面的测试。

5. 质检标准：建立完善的质检标准，对每个环节进行检查，确保产品质量。

以上是LED显示屏的一般生产流程和工艺要求，每个企业具体的生产流程和工艺要求可能会有所不同。
