GPS卫星测量记录表格

1 GPS-RTK测量及检核技术总结

1、国家及地方GPS测量规范

规范名称 代码 发布时间 执行时间 备注

全球定位系统(GPS)测量规范 GB∕T18314-2009 2009.2.6 2009.6.1 国家推荐性规范

全球定位系统实时动态测量(RTK)技术规范 (CH∕T2009-2010) 2010.3.31 2010.5.1日 测绘行业推荐性规范

卫星定位城市测量技术规范 CJJ/T 73-2010 2010.3.15 2010.10.1 城建行业工程建设规范

深圳市卫星定位测量规程 2009.3 深圳市地籍测绘大队

浙江省GPS-RTK测量技术规定 ZCB 001—2008 2008.3.1 2008.3.1 浙江省测绘行业标准

NBCORS网络RTK测量技术规定 约2010.6 宁波市地方试行标准

2、RTK平面控制点按精度划分等级为：一级控制点、二级控制点、三级控制点、图根控制点。

RTK高程控制点按精度划分等级为等外高程控制点。

3、一级、二级、三级平面控制点及等外高程控制点，适用于布设外业数字测图和摄影测量与遥感的控制基础，可以作为图根测量、像片控制测量、碎部点数据采集的起算依据。

4、RTK测量可采用单基准站RTK和网络RTK两种方法进行。在通信条件困难时，也可以采用后处理动态测量模式进行测量。

5、有条件采用网络RTK测量的地区，宜优先采用网络RTK技术测量。

6、RTK测量卫星的状态应符合表1规定。

表1

观测窗口状态 截止高度角15°以上的卫星个数 PDOP值

良好 ≥6 <4

可用 5 ≥4且≤6

不可用 <5 >6

7、经、纬度记录精确至0.00001”，平面坐标和高程记录精确至0.001m。天线高量取精确至0.001m。

《NBCORS网络RTK测量技术规定》：平面坐标和高程记录精确至0.0001m。

8、RTK平面控制点测量主要技术要求应符合表2规定。

北京星瑞通航科技有限公司

1.1 GPS测量的技术设计

1.1 GPS网技术设计的依据

1.GPS测量规范（规程）

（1）《全球定位系统（GPS）测量规范》

（2）《全球定位系统城市测量技术规程》

（3）各行业部门的其他GPS测量规程或细则

2．测量任务书

1.2 GPS网的精度, 密度设计

1．GPS测量精度标准及分类

（1）GPS测量精度分类

对于各类GPS网的精度设计主要取决于网的用途。

GPS测量精度分级（一）

级别 主要用途 固定误差a（mm） 比例误差b（mm）

A 地壳形变测量或国家高精度GPS网建立 ≤5 ≤0.1

B 国家基本控制测 量 ≤8 ≤1

用于城市或工程的GPS控制网。

GPS测量精度分级（二）

等级

平均距离（km） a（mm） b（mm） 最弱边相对中误差

二 9 ≤10 ≤2 1/12万

三 5 ≤10 ≤5 1/8万

四 2 ≤10 ≤10 1/4.5万

一级 1 ≤10 ≤10 1/2万

二级 1 ≤15 ≤20 1/1万

（2）GPS测量的精度标准 北京星瑞通航科技有限公司

GPS测量的精度标准通常用网中相邻点之间的距离中误差表示，其形式为：

式中：σ——距离中误差（毫米）；

ɑ——固定误差（mm）；

b——比例误差系数（ppm）；

d——相邻点之间的距离（km）。

实际生产中，应根据测区大小、GPS网的用途，来设计网的等级和精度标准。

2．GPS点的密度标准

制定GPS网的密度标准，主要考虑任务要求和服务对象。

GPS网中相邻点间距离 (单位：km)

级别

项目 A B C D E

相邻点最小距 100 15 5 2 1

相邻点最大距 2000 250 40 15 10

相邻点平均距 300 70 15～10 10～5 5～2

1.3 GPS网的基准设计

1．基准设计的定义：

在GPS网的技术设计中，必须明确GPS网的成果所采用的

坐标系统和起算数据的工作，称为GPS网的基准设计。GPS网的基准包括位置基准、方位基准和尺度基准。

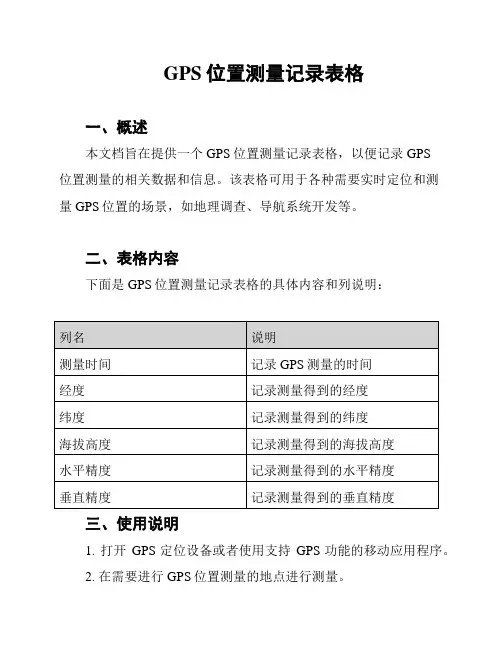

GPS位置测量记录表格

一、概述

本文档旨在提供一个GPS位置测量记录表格，以便记录GPS位置测量的相关数据和信息。该表格可用于各种需要实时定位和测量GPS位置的场景，如地理调查、导航系统开发等。

二、表格内容

下面是GPS位置测量记录表格的具体内容和列说明：

列名 说明

测量时间 记录GPS测量的时间

经度 记录测量得到的经度

纬度 记录测量得到的纬度

海拔高度 记录测量得到的海拔高度

水平精度 记录测量得到的水平精度

垂直精度 记录测量得到的垂直精度

三、使用说明

1. 打开GPS定位设备或者使用支持GPS功能的移动应用程序。

2. 在需要进行GPS位置测量的地点进行测量。 3. 在表格的相应列中记录测量得到的数据和信息。

4. 每次测量完成后，保存表格并根据需要进行进一步的处理和分析。

四、注意事项

1. 在进行GPS位置测量时，请确保设备或者应用程序已经成功获取到GPS信号。

2. 在记录测量数据时，请尽量减少误差，确保数据的准确性和可靠性。

3. 如有需要，可以在表格中添加或修改列，以满足特定的测量需求。

五、总结

GPS位置测量记录表格可以帮助我们方便地记录和管理GPS位置测量的数据和信息。通过使用该表格，我们可以更好地进行地理调查、导航系统开发等工作，并为相关研究和分析提供可靠的数据支持。

GPS仪器坐标测量步骤和方法

1. 介绍

全球卫星定位系统（GPS）是一种用于测量地球表面任意点位置的技术。GPS仪器是一种用于接收和解码来自全球卫星导航系统的信号的设备，通过利用这些信号来计算接收器所在位置的坐标。本文将介绍GPS仪器坐标测量的步骤和方法。

2. 设备准备

在进行GPS仪器坐标测量之前，需要准备以下设备： - GPS接收器：可以是手持式GPS设备或者车载GPS设备，选择适用于具体测量任务的设备。 - 充电电池或电源：确保GPS设备有足够的电源供应，以免在测量过程中断电。 - 天线：天线用于接收卫星信号，通常附带在GPS设备上。确保天线没有被阻挡或遮挡，以获得良好的信号接收。

3. 接收器设置

在进行GPS仪器坐标测量之前，需要对接收器进行设置： 1. 打开GPS设备，进入设置菜单。 2. 设置定位模式：通常有单点定位和差分定位两种模式。单点定位适用于简单的测量任务，差分定位适用于更高精度的测量任务。 3. 设置数据记录间隔：根据实际需要选择数据记录间隔，一般可以选择几秒或几分钟。 4. 设置坐标系统：根据需要选择目标坐标系统，例如经纬度、UTM坐标系统等。

4. 数据采集

进行GPS仪器坐标测量的关键步骤是数据采集。以下是一般的数据采集流程：

1. 寻找合适的测量点：选择要测量的目标点，确保目标点没有被东西遮挡，并且处于开放的位置，以便接收到卫星信号。 2. 保持设备稳定：在数据采集过程中，确保GPS设备保持稳定不动，可以使用三脚架等固定设备。 3. 启动数据记录：在GPS设备上启动数据记录功能，开始采集接收到的卫星信号以及定位数据。 4. 采集足够的数据：为了提高精度，建议采集足够长的时间，以确保接收到足够多的卫星信号，并进行数据平均处理。 5. 结束数据记录：在完成数据采集后，结束数据记录功能。

5. 数据处理

在数据采集完成后，需要对采集到的数据进行处理，以计算出目标点的坐标。以下是一般的数据处理步骤： 1. 数据传输：将GPS设备中的数据传输到计算机或其他设备上，以进行后续数据处理。 2. 数据解码：使用相应的软件对采集到的数据进行解码，得到标准的GPS数据格式。 3. 卫星定位计算：根据接收到的卫星信号和接收器的位置信息，使用卫星定位算法计算目标点的坐标。 4. 坐标转换：根据需要，将计算得到的坐标转换为目标坐标系统，例如转换为经纬度坐标或UTM坐标系统。
