光伏发电工程调试报告《邀变器、发电板、配电箱)
一、工程简介
分布式光伏发电项目, 位于
该项目于年月日建设完成。
二、设备安装情况
本项目总装机容量kw : 采用块WP太阳能电池板配置台逆变器,采用接地,接地电阻Ω：以V接入。
交流控制箱内元器件完好,连接线采用62铜线,连接牢固无松动。
具有明显开断指示、具有开断故障电流能力:具备施压跳闸功能,施压跳闸定值整定为20%UN、10秒,防雷装置符合GB50169规定和要求：
三、设备运行前调试
1、外观检查
A、电池板接线正确,牢固可靠,采用62铜线连接,设有接地保护：
B、逆变器接线正确,牢固可靠,设有接地保护,符合设计要求：
C、交流配电箱内元器件完好,无受潮、脱落、锈蚀、放电等痕迹,设有接地保护：
2、运行前调试
A、拉开明显断开点刀闸,失压跳闸模块正常断开,逆变器≤02秒停止工作：
B、合闸送电,欠压模块60秒延时启动,逆变器30秒后软启动：
C、通过触摸逆变器LCD按键,可读取直流电压、直流电流、交流电压、交流电流、时时功率、功率因数等相关信息,可执行启动、停机功能：
D、触动紧急停机开关,可实现立即停止工作：
四、设备并网前运行稳定,无不安全因素,接地良好,符合《分布式光伏发电项目接入系统方案》要求,可并网运行：
调试人：
调试单位(盖章)：。

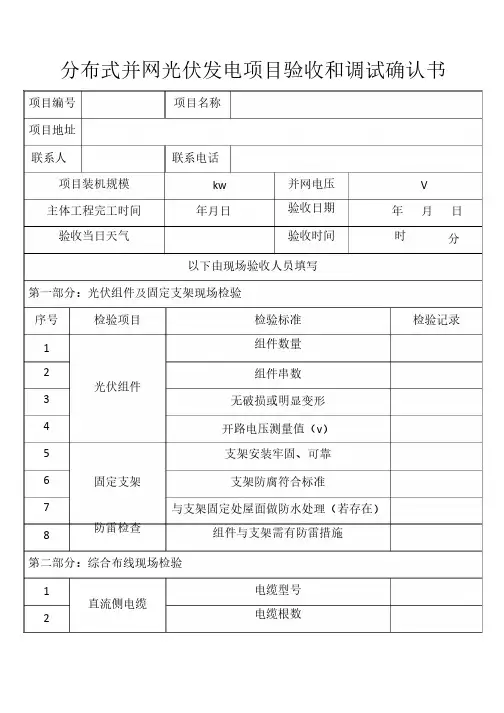

分布式并网光伏发电项目验收和调试确认书项目编号项目名称联系电话项目地址联系人kw V 项目装机规模并网电压验收日期验收时间主体工程完工时间验收当日天气年月日年时月日分以下由现场验收人员填写第一部分：光伏组件及固定支架现场检验序号检验项目检验标准组件数量检验记录12345678组件串数光伏组件无破损或明显变形开路电压测量值（v ）支架安装牢固、可靠固定支架防雷检查支架防腐符合标准与支架固定处屋面做防水处理（若存在）组件与支架需有防雷措施第二部分：综合布线现场检验1电缆型号电缆根数直流侧电缆2345678走线合理不杂乱无明显暴露在外的部分电缆型号电缆根数交流侧电缆走线合理不杂乱无明显暴露在外的部分第三部分：交直流配电箱现场检验123456外观检查箱内检查外观无破损、箱体无明显变形箱内无碎屑或遗留物等元器件无松动、脱落内部元器件开关分合闸检查接地检查开关分合闸灵活可靠需有可靠接地防雷检查直流侧与交流侧均有防雷设施第四部分：逆变器现场检验1厂家型号本体检查234567外观检查安装检查外观无划痕，柜体无明显变形安装牢固、可靠连接牢固，无松动开关分合闸灵活可靠需有可靠接地电气连接检查开关分合闸检查接地检查8 9主要参数显示清晰明确人机界面检查按键操作正常第五部分：并网检查1 2直流输入路数直流电压（v）3 4 5 6交流电压（v）逆变器并网检查孤岛保护检查瞬时功率（w）交流频率（Hz）网侧电源失电后能快速可靠断开项目负责人：施工人员：验收结论：客户签字：告知事项：本表 1 式 2 份，双方各执 1 份。

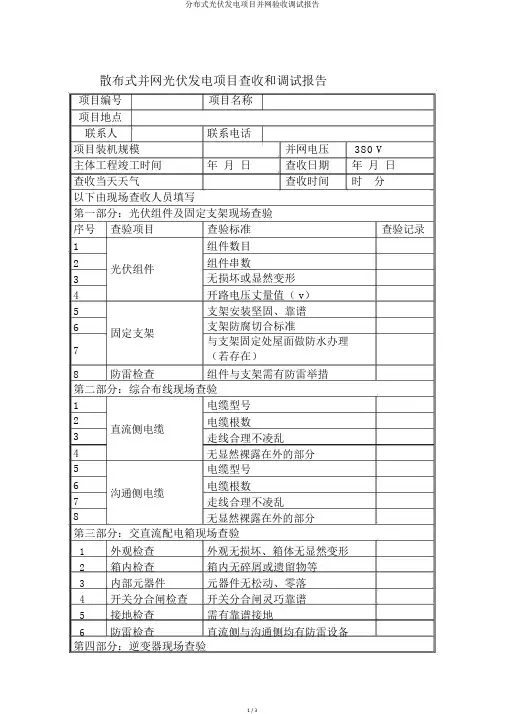

散布式并网光伏发电项目查收和调试报告项目编号项目名称项目地点联系人联系电话项目装机规模并网电压380 V主体工程竣工时间年月日查收日期年月日查收当天天气查收时间时分以下由现场查收人员填写第一部分：光伏组件及固定支架现场查验序号查验项目查验标准查验记录1 组件数目2光伏组件组件串数3 无损坏或显然变形4 开路电压丈量值（ v）5 支架安装坚固、靠谱6固定支架支架防腐切合标准与支架固定处屋面做防水办理7（若存在）8 防雷检查组件与支架需有防雷举措第二部分：综合布线现场查验12 3 4 5 6 7 8 直流侧电缆沟通侧电缆电缆型号电缆根数走线合理不凌乱无显然裸露在外的部分电缆型号电缆根数走线合理不凌乱无显然裸露在外的部分第三部分：交直流配电箱现场查验1 外观检查外观无损坏、箱体无显然变形2 箱内检查箱内无碎屑或遗留物等3 内部元器件元器件无松动、零落4 开关分合闸检查开关分合闸灵巧靠谱5 接地检查需有靠谱接地6 防雷检查直流侧与沟通侧均有防雷设备第四部分：逆变器现场查验1本体检查厂家2 型号3 外观检查外观无划痕，柜体无显然变形4 安装检查安装坚固、靠谱5 电气连结检查连结坚固，无松动6 开关分合闸检查开关分合闸灵巧靠谱7 接地检查需有靠谱接地8人机界面检查主要参数显示清楚明确9 按键操作正常第五部分：并网检查123逆变器并网检查456孤岛保护检查7继电保护检查8恢复并网检查直流输入路数直流电压（ v）沟通电压（ v）刹时功率（ w）沟通频次（ Hz）电网侧电源失电后可以迅速靠谱断开。
10KV 及以上继电保护装置配置完美靠谱。
系统发生扰动后，在电网电压和频次恢复正常范围以前光伏电站不同意并网，待系统的电压和频次恢复正常，需延时20s～5min 后才同意并网。
第六部分：电能控制及监测检查1频次保护检查2电压保护检查48Hz～频次范围内，每次频次低于时要求起码能运转 10min；～频次范围内连续运转；～频次范围内，每次频次高于时，要求起码能连续运转 2min，但同时具备内停止向电网线路送电的能力。

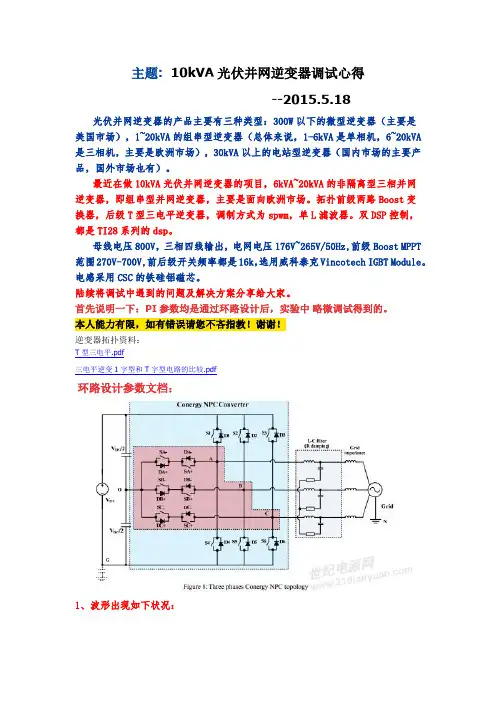

主题: 10kVA光伏并网逆变器调试心得--2015.5.18光伏并网逆变器的产品主要有三种类型：300W以下的微型逆变器（主要是美国市场），1~20kVA的组串型逆变器（总体来说，1-6kVA是单相机，6~20kVA 是三相机，主要是欧洲市场），30kVA以上的电站型逆变器（国内市场的主要产品，国外市场也有）。
最近在做10kVA光伏并网逆变器的项目，6kVA~20kVA的非隔离型三相并网逆变器，即组串型并网逆变器，主要是面向欧洲市场。
拓扑前级两路Boost变换器，后级T型三电平逆变器，调制方式为spwm，单L滤波器。
双DSP控制，都是TI28系列的dsp。
母线电压800V，三相四线输出，电网电压176V~265V/50Hz,前级Boost MPPT 范围270V-700V,前后级开关频率都是16k，选用威科泰克Vincotech IGBT Module。
电感采用CSC的铁硅铝磁芯。
陆续将调试中遇到的问题及解决方案分享给大家。
首先说明一下：PI参数均是通过环路设计后，实验中略微调试得到的。
本人能力有限，如有错误请您不吝指教！谢谢！逆变器拓扑资料：T型三电平.pdf三电平逆变1字型和T字型电路的比较.pdf环路设计参数文档：1、波形出现如下状况：绿色为电流波形，蓝色为电网电压，红色为驱动，电流波形中含有明显的3次，5次，7次等谐波，这是由于电流环路低频增益不够造成的，而且带宽太低，对电网背景谐波抑制能力不足；T（s）是开环传递函数，低频增益不够高时，会从两个方面对进网电流质量产生影响：1）低频增益不够高，对电流参考的跟踪能力不足，造成电流的正弦度不够，同时稳态误差过大；2）低频增益不够，对电网背景谐波的干扰抑制能力不足，造成进网电流中含有明显的低次谐波。
带宽太低时（相当于滤波电感较大），对开关频率次的谐波衰减较大，因此电流波形中开关频率次谐波含量很少；带宽太高时(相当于滤波电感较小)，对开关频率次的谐波衰减不足，电流波形中会含有较多的开关频率次谐波，这也是母线电压升高（带宽增加）时，进网电流中高频谐波含量增加的原因。
分布式光伏发电项目并网前
单位工程调试报告
项目名称：北京xx1100kWp屋顶分布式光伏项目建设单位：北京xx新能源有限公司
施工单位：xx电气股份有限公司
日期：2022年月日
分布式光伏电站单位工程调试报告记录
1、调试前、对照附件A 及附件1光伏并网系统调试检查表、依次对照各个检查项目进行检查，要求所有项目都符合要求。
2、检查并确保逆变器电网开关（AC开关）设置为零（水平位置）。
直流侧输入开关处于断开位置。
3、打开交流配电柜，检查所有空开、刀闸开关都处于明显断开位置。
4、合上刀闸开关，然后再合上配电柜开关，用万用表检查空开上端市网电压是否正常，记录数据。
电压符合要求，合上市电输入空开，这时市电输入到逆变器，这时激活逆变器系统控制器，前面显示板亮起。
5、用万用表测试屋面两个区域太阳能光伏系统到逆变器的开路电压，通过测试，发现电压正常，符合逆变器输入要求。
6、闭合逆变器直流侧的开关。
7、逆变器正常启动，面板指示灯（绿色）亮起，逆变器开始正常巡检工作，系统调试完毕。
8、并网点断路器断开，逆变器立刻停止输出（防孤岛）；交流配电箱内的隔离开关断开（存在明显断开点），配电箱内的接触器立即断开，从而和电网隔离。
9、当电网停电时，接触器会自动断开，断开电网的供电回路，逆变器在防孤岛作用下立即停止输出，防止对电网的反送电。
太阳能光伏并网系统调试结论
附件A 光伏并网系统并网调试检查表
附件1
并网逆变器调试检查记录表：
交流并网柜调试检查记录表
光伏组件调试检查记录表
数据采集器检查记录表。
吴忠第八光伏电站电压控制调试报告运行单位：中节能吴忠太阳山光伏发电有限公司安装调试单位：南京南瑞继保电气有限公司日期： 2016/11/29吴忠第八光伏电站电压控制调试报告1 概述1.1 工程简介吴忠第八光伏电站坐落于吴忠市太阳山镇，产权属于中节能吴忠太阳山光伏发电有限责任公司。
光伏电站总装机容量50 MW,共 100 个光伏逆变器，其中40台为艾默生逆变器，5台为江苏兆伏逆变器，5台为南京冠亚逆变器，单台容量均为 0.5 MW。
静止无功补偿装置（SVG） 1 台，为上海思源电气有限公司生产，单台容量为 10 MVar，电站通过 110 kV 吴光八线上网。
吴忠第八光伏电站电压控制系统（AVC)由南京南瑞继保电气有限公司安装调试，参与测试逆变器共计 100 台，无功补偿装置共 1 台1.2 测试对象吴忠第八光伏电站无功电压自动控制（AVC）现场调试调试时间：2016 年11 月 29 日调试人员：郭鑫溢见证人：王海臣1.3 AVC控制原则1.3.1 系统结构总体架构如下图所示：由于和调度之间有数据交互，另外系统和监控系统之间有大量数据交互，南瑞继保PCS9700光伏电站并网自动控制系统一般推荐布置在I区（与监控系统在同一个分区），主要由以下部分组成：远动机：负责和主站通信，接收主站下发的计划曲线和对上位机的干预（例如远方投退、复归等）上位机：一般由高性能PC服务器担任，负责具体的控制逻辑判别，并智能生成最优的调节策略的组合，再从网络下发调节命令；另外，PC服务器可以起到存储、管理调度计划曲线的功能，可以作为SVC/SVG等设备调度指令的中转站规约支持层：接入逆变器等非传统电力系统设备，通常考虑与监控系统公用1.3.2整体控制流程并网自动调节采用循环扫描方式，实时扫描光伏电站各控制目标量测与调度计划曲线/实时指令值之间的差异，智能生成整套最优调节策略，并借助网络下发调节命令，达到对光伏电站动态跟踪调节的目的。

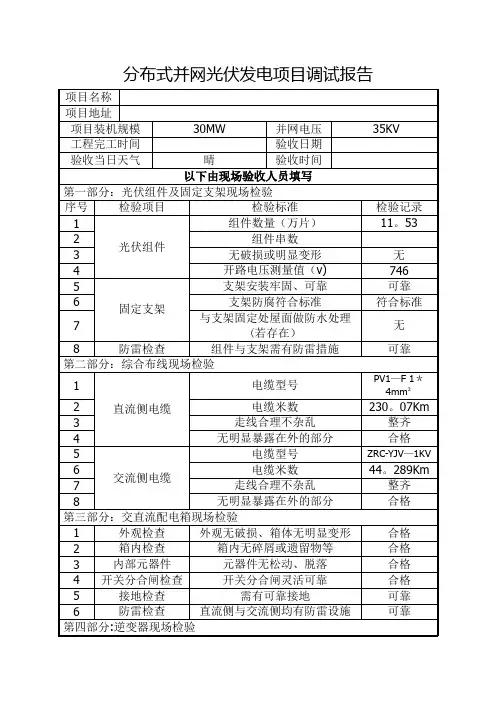

分布式并网光伏发电项目调试报告 项目名称 项目地址 项目装机规模 30MW 并网电压 35KV 工程完工时间 验收日期 验收当日天气 晴 验收时间 以下由现场验收人员填写 第一部分:光伏组件及固定支架现场检验 序号 检验项目 检验标准 检验记录 1
光伏组件 组件数量（万片） 11.53
2 组件串数 3 无破损或明显变形 无 4 开路电压测量值（v） 746 5
固定支架 支架安装牢固、可靠 可靠
6 支架防腐符合标准 符合标准
7 与支架固定处屋面做防水处理（若存在） 无
8 防雷检查 组件与支架需有防雷措施 可靠 第二部分：综合布线现场检验 1
直流侧电缆 电缆型号
PV1-F 1＊4mm
² 2 电缆米数 230.07Km
3 走线合理不杂乱 整齐 4 无明显暴露在外的部分 合格 5
交流侧电缆 电缆型号 ZRC—YJV-1KV
6 电缆米数 44。289Km
7 走线合理不杂乱 整齐 8 无明显暴露在外的部分 合格 第三部分：交直流配电箱现场检验 1 外观检查 外观无破损、箱体无明显变形 合格 2 箱内检查 箱内无碎屑或遗留物等 合格 3 内部元器件 元器件无松动、脱落 合格 4 开关分合闸检查 开关分合闸灵活可靠 合格 5 接地检查 需有可靠接地 可靠 6 防雷检查 直流侧与交流侧均有防雷设施 可靠 第四部分：逆变器现场检验 1 本体检查 厂家
2 型号 3 外观检查 外观无划痕，柜体无明显变形 合格 4 安装检查 安装牢固、可靠 合格 5 电气连接检查 连接牢固，无松动 合格 6 开关分合闸检查 开关分合闸灵活可靠 合格 7 接地检查 需有可靠接地 可靠 8 人机界面检查 主要参数显示清晰明确 合格
9 按键操作正常 合格
第五部分:并网检查 1
逆变器并网检查 直流输入路数 24
2 直流电压（v） 746 3 交流电压（v） 360 4 瞬时功率（Kw） 630 5 交流频率（Hz） 50
380伏分布式光伏并网前单位工程调试报告分布式光伏并网前单位工程调试报告一、工程概述本次工程是一处380伏分布式光伏系统的并网前调试工程。
该系统的总装机容量为xxxKW，分为x个子阵，每个子阵容量为xxxKW。
工程调试过程主要包括子阵电气部分的调试、开关柜及逆变器的调试、系统的整体联动调试等。
二、调试内容及步骤1.子阵电气部分调试1)检查子阵电缆、接线盒及保护装置的接线是否正确、牢固。
2)测量子阵内组件的电压、电流以及温度等参数，确保参数正常。
3)检查子阵与集电线路的连接，确保连接牢固可靠。
4)检查子阵电请器及CCU等设备的接线是否正确。
2.开关柜及逆变器调试1)检查开关柜内开关、断路器与隔离开关等设备的接线是否正确。
2)检查逆变器的接线是否正确，保证逆变器与电网之间的连接无误。
3)对逆变器进行初次启动及参数配置，确保逆变器能正常工作。
3.系统整体联动调试1)检查汇流箱与逆变器间的电缆接线是否正确。
2)通过监控系统对电流、电压、功率等参数进行监测，确保系统各组件工作正常。
3)运行并网试验，监测系统并网时的电流、电压及频率等参数，确保符合电网要求。
三、调试结果与问题处理1.调试结果经过以上的调试工作，系统的各个部分都能正常运行，满足并网要求。
子阵电气部分、开关柜及逆变器都通过了相关的参数测试，能够安全、稳定地与电网连接。
2.问题处理在调试过程中，遇到了一些问题，主要包括子阵电气部分的接线问题、逆变器的参数配置问题等。
通过及时排查及处理，解决了这些问题，确保了系统的调试质量。
四、调试心得与建议1.调试心得通过此次调试工作，我深入了解了分布式光伏并网系统的工作原理和调试流程，掌握了相关设备和仪表的使用方法。
同时，我还了解了常见的问题及问题处理方法，在实践中积累了很多经验。
2.调试建议在以后的调试工作中，建议在调试前对设备进行全面检查和测试，确保设备的质量和性能达到要求。
另外，要注重与设计单位和施工单位之间的沟通，及时解决问题，保证调试工作的顺利进行。
光伏电站电气调试报告光伏电站电气调试报告This model paper was revised by the Standardization Office on December 10, 2020XXXX20MW光伏电站项目电气调试报告批准审核编制2016 12 10一、编制说明本调试大纲适用于光伏发电项目安装工程中电气安装工程各设备的调试试验。
主要包括：真空断路器、避雷器、电流互感器、电压互感器、隔离开关、干式电力变压器、电力电缆、35KV及以下配电装置、厂用电装置等设备的一次试验及二次检验；二次系统的调试工作包括：保护装置、二次回路试验等；全厂所有电气一次设备按GB50150-2006进行调试，对于规范中没有规定的设备可参照制造厂家产品要求执行。
综合保护设备及相关联设备的调整试验按《继电保护和电网安全自动装置检验规程》DL/T995-2006中要求及实际情况调校、检验，特殊保护装置参照出厂产品技术条件进行调校。
二、编制依据施工图纸施工规范《电气装置安装工程电气设备交接试验标准》 GB50150-2006《施工现场临时用电安全技术规范》 JGJ46-2005《继电保护和电网安全自动装置检验规程》 DL/T995-2006随机资料三、35kV高压柜试验项目：真空断路器1、测量绝缘电阻；采用5000V兆欧表，不低于4000兆欧；2、测量每相导电回路的电阻；3、交流耐压试验：相对地76KV,断口76KV；4、测量断路器主触头的分、合闸时间，测量分合闸的同期性，测量合闸时触头的弹跳时间；用开关机械特性测试仪，测量开关的机械特性。
5、测量分、合闸线圈的绝缘电阻和直流电阻，应符合规定；6、断路器操动机构的试验；互感器1)测量绕组的绝缘电阻；2）交流耐压试验；相对二次及地76KV 一分钟；3）测量绕组的直流电阻；4）测量接线组别和极性；5）误差测量；支柱绝缘子1)测量绝缘电阻；2）交流耐压试验；试验电压76kV 1分钟。
1 定边善利30WMp光伏电站项目 光 伏 并 网 逆 变 器 系 统 调 试 报 告
编制单位： 编 制 人： 审 核 人： 编制日期： 年 月 日 2
一、系统调试整体信息 序号 类别 内容 备注 1 调试日期 2 调试地点 3 调试人员 4 站房信息
5 系统配置 逆变器主机 台 调试记录表 共 份 直流配电柜 台 交流配电柜 台 光伏汇流箱 台 环境检测仪 台 数据采集器 台 工 控 机 台 二、系统调试结论 调试项目 达标条件 自检结果 验收意见 光伏汇流箱 符合要求，功能正常 直流配电柜 符合要求，功能正常 交流配电柜 符合要求，功能正常 环境检测仪 符合要求，功能正常 数据采集器 符合要求，功能正常 并网逆变器 符合要求，功能正常 系统通讯 符合要求，功能正常 施工单位检查评定结果：
3
调试人员： （签字/单位公章） 日期： 年 月 日 监理（建设）单位验收结论：
专业监理工程师或负责人： （签字/单位公章） 日期： 年 月 日 并网逆变器调试记录表 编号：
项目名称 产品型号 业主单位 产品编号 设备厂家 安装位置 调试 步骤 调试项目 技术要求及调试内容 自检 结果 验收 记录
1 设备安装情况检查 设备安装应牢固可靠,柜门开启方便 连接线情况检查 连接线具有明确标识，接线牢固可靠，无松动 连接线绝缘阻值检查 进线、出线对地阻值大于10兆欧，无碰壳现象 设备接地阻值检查 接地电阻不应大于10欧（或符合设计要求）
2 逆变器运行参数 正常运行时逆变器运行数据记录 L1-L2\N电压 V L1电流 A L2-L3\N电压 V L2电流 A L3-L1\N电压 V L3电流 A 电网频率 HZ 直流电压 V 输出功率 KW 直流电流 A 机内温度 ℃ 日发电量 KWh 4
总发电量 KWh CO2减排 Kg 3 逆变器 LCD显示 液晶屏显示正常，字符清晰 时间校对
4 逆变器启动、停机、待机试验 电网正常时，直流电压大于启动电压，等待1-5分钟左右逆变器启动运行；当交流侧功率小于500W连续10分钟机器待机；通过LCD上操作按键，执行启停机命令，逆变器能正常启停机
紧急停机测试 触动紧急停机按钮，机器立即停止工作
防孤岛效应保护 电网失电，逆变器应在秒内停止输出 上位机通讯测试 逆变器和上位机通讯流畅，无数据丢失 施工单位检查评定结果： 项目专业调试人员： （签字/公章） 日期： 年 月 日 监理（建设）单位验收结论：
专业监理工程师： （签字/公章）
日期： 年 月 日
光伏阵列汇流箱调试记录表
编号：
项目名称 产品型号 业主单位 产品编号 设备厂家 安装位置 调试 步骤 调试项目 技术要求及调试内容 自检 结果 验收记录
1 设备安装情况检查 设备安装应牢固可靠,柜门开启方便 连接线情况检查 连接线具有明确标识，接线牢固可靠，无松动 5
连接线绝缘阻值检查 进线、出线对地阻值大于10兆欧，无碰壳现象 设备接地阻值检查 接地电阻不应大于10欧（或符合设计要求）
2 太阳能电池串列输入开路电压测量，并网之前检测直流侧电压是否符合并网要求 串列电池板开路电压应在逆变器允许电压范围内 单路电池板串列开路电压测量记录: 第1路 V 第 9路 V 第2路 V 第10路 V 第3路 V 第11路 V 第4路 V 第12路 V 第5路 V 第13路 V 第6路 V 第14路 V 第7路 V 第15路 V 第8路 V 第16路 V
3 并网发电时,合上汇流箱输出空开,检测汇流箱直流输出电压以及每一路串列电池板工作电流实际值与数码管显示值是否基本一致
并网时单路串列电流实际值与显示值测量记录： 回路 显示值 测量值 回路 显示值 测量值
1# A A 9# A A 2# A A 10# A A 3# A A 11# A A 4# A A 12# A A 5# A A 13# A A 6# A A 14# A A 7# A A 15# A A 8# A A 16# A A 4 通讯测试 能检测到每一路的电流数据，且通讯流畅，无间断 6
施工单位检查评定结果： 项目专业调试人员： （签字/公章） 日期： 年 月 日 监理（建设）单位验收结论： 专业监理工程师(负责人)： （签字/公章）
日期： 年 月 日
直流配电柜调试记录表 编号：
项目名称 产品型号 业主单位 产品编号 设备厂家 安装位置 调试 步骤 调试项目 技术要求及调试内容 自检 结果 验收记录
1 设备安装情况检查 设备安装应牢固可靠,柜门开启方便 连接线情况检查 连接线具有明确标识，接线牢固可靠，无松动 连接线绝缘阻值检查 进线、出线对地阻值大于10兆欧，无碰壳现象 设备接地阻值检查 接地电阻不应大于10欧（或符合设计要求）
2 汇流箱输入编号
汇流总输出至逆变器编号 开路电压测量，电压值应在逆变器允许电压范围内
并网前开路电压 并网后工作电流 V A V A V A V A V A V A 7
V A V A V A V A V A V A V A 3 电压表显示 显示正常 施工单位检查评定结果： 项目专业调试人员： （签字/公章） 日期： 年 月 日 监理（建设）单位验收结论：
专业监理工程师(负责人) ： （签字/公章） 日期： 年 月 日
交流配电柜调试记录表 编号：
项目名称 产品型号 业主单位 产品编号 设备厂家 安装位置 调试 步骤 调试项目 技术要求及调试内容 自检 结果 验收记录
1 设备安装情况检查 设备安装应牢固可靠,柜门开启方便 连接线情况检查 连接线具有明确标识，接线牢固可靠，无松动 连接线绝缘阻值检查 进线、出线对地阻值大于10兆欧，无碰壳现象 8
设备接地阻值检查 接地电阻不应大于10欧（或符合设计要求） 2 合闸前测量电网输入端的电压、频率 电网电压值应在逆变器允许电压范围内 电压范围： 线电压测量 相电压测量 Uab V Uan V Uac V Ubn V Ubc V Ucn V 频率： Hz
3 逆变器1并网运行时记录工作数据
电网电压测量 并网后工作电流 Uab V L1相 A Uac V L2相 A Ubc V L3相 A
4 逆变器2并网运行时记录工作数据
电网电压测量 并网后工作电流 Uab V L1相 A Uac V L2相 A Ubc V L3相 A
5 逆变器全部并网时，总输出端并网电流测量 L1相 A L2相 A L3相 A 6 计量表显示 显示正常 施工单位检查评定结果： 项目专业调试人员： （签字/公章） 日期： 年 月 日 监理（建设）单位验收结论：
专业监理工程师(负责人) ： （签字/公章） 日期： 年 月 日 9
环境检测仪调试记录表 编号：
项目名称 产品型号 业主单位 产品编号 设备厂家 安装位置 调试 步骤 调试项目 技术要求及调试内容 自检 结果 验收记录
1 设备安装情况检查 设备安装应牢固可靠,操作方便 2 连接线情况检查 连接线具有明确标识，接线牢固可靠，无松动
3 安装防雷措施检查 环境检测仪的外壳必须可靠接地，与建筑物的避雷带或其他接地装置有良好的接地措施，接地连接头应做好防锈蚀处理 4 防雷接地阻值检查 测量接地阻值必须小于10Ω 5 供电电源检查 供电电源应使用单一线路，避免经常断电的因素存在
6 辐照传感器位置校准 辐照传感器正向朝南安装，避免中间的避雷针的光照阴影挡住玻璃球面，同时需要校准辐照传感器的水平，以免影响全天的气候测量（即气泡位于观察口的正中间位置）
7 风向传感器位置校准 风向传感器的指向定位标置应指向正北方向，现场应使用指南针进行校准
8 与数据采集器的通讯情况 通讯顺畅，数据采集器能搜索到环境监测仪设备，通讯过程中不中断设备连接 10
9 与PC机（后台监控）的通讯情况 通讯顺畅，能读取环境监测仪的辐照、风向、温度等的工作参数 施工单位检查评定结果： 项目专业调试人员： （签字/公章） 日期： 年 月 日 监理（建设）单位验收结论：
专业监理工程师(负责人) ： （签字/公章）
日期： 年 月 日
数据采集器调试记录表 编号：
项目名称 产品型号 业主单位 产品编号 设备厂家 安装位置 调试 步骤 调试项目 技术要求及调试内容 自检 结果 验收 记录 1 设备安装情况检查 设备安装应牢固可靠,操作方便 2 连接线情况检查 连接线具有明确标识，接线牢固可靠，无松动
3 供电电源检查 供电电源应使用单一线路，避免经常断电的因素存在 4 系统设置 按要求设置查询的设备台数、通讯地址等，各设置应符合现场要求
5 RS485口通讯测试 A1-B1 A1,B1接逆变器的RS485通讯断口的A和B；数据采集器能获取设备工作信息
