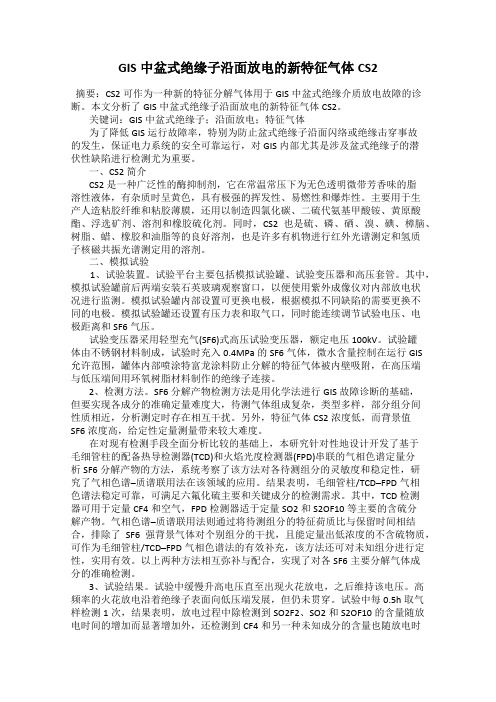

GIS中盆式绝缘子沿面放电的新特征气体CS2摘要：CS2可作为一种新的特征分解气体用于GIS中盆式绝缘介质放电故障的诊断。

本文分析了GIS中盆式绝缘子沿面放电的新特征气体CS2。

关键词：GIS中盆式绝缘子；沿面放电；特征气体为了降低GIS运行故障率，特别为防止盆式绝缘子沿面闪络或绝缘击穿事故的发生，保证电力系统的安全可靠运行，对GIS内部尤其是涉及盆式绝缘子的潜伏性缺陷进行检测尤为重要。

一、CS2简介CS2是一种广泛性的酶抑制剂，它在常温常压下为无色透明微带芳香味的脂溶性液体，有杂质时呈黄色，具有极强的挥发性、易燃性和爆炸性。

主要用于生产人造粘胶纤维和粘胶薄膜，还用以制造四氯化碳、二硫代氨基甲酸铵、黄原酸酯、浮选矿剂、溶剂和橡胶硫化剂。

同时，CS2也是硫、磷、硒、溴、碘、樟脑、树脂、蜡、橡胶和油脂等的良好溶剂，也是许多有机物进行红外光谱测定和氢质子核磁共振光谱测定用的溶剂。

二、模拟试验1、试验装置。

试验平台主要包括模拟试验罐、试验变压器和高压套管。

其中，模拟试验罐前后两端安装石英玻璃观察窗口，以便使用紫外成像仪对内部放电状况进行监测。

模拟试验罐内部设置可更换电极，根据模拟不同缺陷的需要更换不同的电极。

模拟试验罐还设置有压力表和取气口，同时能连续调节试验电压、电极距离和SF6气压。

试验变压器采用轻型充气(SF6)式高压试验变压器，额定电压100kV。

试验罐体由不锈钢材料制成，试验时充入0.4MPa的SF6气体，微水含量控制在运行GIS允许范围，罐体内部喷涂特富龙涂料防止分解的特征气体被内壁吸附，在高压端与低压端间用环氧树脂材料制作的绝缘子连接。

2、检测方法。

SF6分解产物检测方法是用化学法进行GIS故障诊断的基础，但要实现各成分的准确定量难度大，待测气体组成复杂，类型多样，部分组分间性质相近，分析测定时存在相互干扰。

另外，特征气体CS2浓度低，而背景值SF6浓度高，给定性定量测量带来较大难度。

在对现有检测手段全面分析比较的基础上，本研究针对性地设计开发了基于毛细管柱的配备热导检测器(TCD)和火焰光度检测器(FPD)串联的气相色谱定量分析SF6分解产物的方法，系统考察了该方法对各待测组分的灵敏度和稳定性，研究了气相色谱–质谱联用法在该领域的应用。

两起组合电器（GIS）设备漏气缺陷案例分析及处置本文介绍了两起组合电器设备漏气的缺陷案例，介绍解体检查过程、分析缺陷产生原因，并提出后续处置建议，对于运检人员有较大帮助。

一、案例1横盆法兰面漏气1.1缺陷概况500kV某站自2018年以来，发现多起漏气缺陷，包括5012断路器A相气室、5042断路器B相气室、5062流变B 相气室等。

对上述气室进行了红外成像检漏，具体情况如下：5012断路器A相气室、5042断路器B相气室漏气部位均为断路器非机构侧水平盆式绝缘子，5062流变B相气室漏气部位为电流互感器与隔离刀闸相连的盆式绝缘子，如图1.1所示。

(a)5012开关A相(b)5042开关B相(c)5062流变B相图1.1实际漏气部位其中5042断路器B相气室，压力下降较快，需每周开展一次补气，漏气位置示意图如图1.2所示。

图1.25042开关漏气位置示意图500千伏开关设备采用HGIS 结构形式，型号为ZHW-550，2013年10月投入运行。

1.2解体检查情况2020年5月25日，对5042开关进行解体，拆下盆式绝缘子并进行检查，未发现破损、裂纹等异常情况，如图1.3所示。

检查与盆式绝缘子相连的罐体法兰，发现罐体法兰的密封面及对应位置密封圈处存在明显锈蚀迹象，如图1.4所示。

图1.3绝缘盆子检查情况漏气位置图1.4法兰面及密封圈检查情况1.3缺陷原因分析1.3.1法兰密封面结构图1.5盆式绝缘子法兰连接部位密封结构该型号HGIS 盆式绝缘子与法兰对接面采用单道密封结构，盆式绝缘子带金属外环，并设有浇注口。

盆式绝缘子上开有V 型密封槽，用于放置O 型密封圈，金属外环与法兰对界面设有硅脂槽，如图1.5所示。

法兰防腐的防腐硅脂采用甲基硅油和无机增稠剂偶合而成，外观为白色半透明膏状，具有较好的抗水、抗潮湿和抗化学试剂性能。

1.3.2缺陷原因分析从现场漏气部位解体情况来看，漏气部位的罐体法兰密封面存在明显锈蚀现象，锈蚀点已越过密封圈，造成密封圈与罐体法兰的接触状态发生改变，进而引发漏气。

气体绝缘金属封闭开关设备(GIS)安装与质量控制的探讨摘要：随着电力企业的快速发展和电力技术的完善，气体绝缘金属封闭开关设备(GIS)得到了越来越多的应用，占据了更为重要的地位。

若是气体绝缘金属封闭开关设备出现故障性问题，极有可能导致电气设备无法正常运行，所以必须要加强气体绝缘金属封闭开关设备的质量控制，正确安装，以此来保障电器设备的正常使用。

因此，本文你打算着重探讨气体绝缘金属封闭开关设备(GIS)安装与质量控制，以期望有所裨益。

关键词：气体绝缘金属封闭开关设备；GIS；安装；质量控制；探讨一、气体绝缘金属封闭开关设备(GIS)简述气体绝缘金属封闭开关设备绝缘能力下降会导致很多问题的出现，例如导致接触不良而无法正常运行。

所以，在日常性检修工作的开展过程之中，一定要细致化地专业检查气体绝缘金属封闭开关设备，及时地发觉其中存在的故障并解决，以此来保障设备的安全运行。

并且，在气体绝缘金属封闭开关设备运行的过程之中，其安装工作起着基础性的作用，和其后期的工作紧密相关。

二、气体绝缘金属封闭开关设备(GIS)的安装质量控制（一）前期准备在变电站安装气体绝缘金属封闭开关设备的时候，必须要落实好前期的准备工作，以保证设备能够正确地得以安装。

1.环境层面若是在室外暴露环境下安装气体绝缘金属封闭开关设备，就必须要落实防尘、防潮的等工作，防止灰尘或者水汽影响气体绝缘金属封闭开关设备中的部分元件。

若是在室内开展安装作业，就一定要确保室内其余辅助性装置，例如墙面等的完善性和可用性。

2.验收工作在安装气体绝缘金属封闭开关设备之前，一定要严格地按照验收的程序和标准来验收前期的土建工程等工程内容，确保设备的安装在合理的工程环境下开展。

3.检测工作在安装气体绝缘金属封闭开关设备之前，必须要对所有元件的电阻进行测量，以保证后期电流能够顺利通行，若是电阻值不符合要求，则应当及时地进行更换。

此外，还必须要对交流耐压能力、局部放电超声模块、超高频等进行检测，以保障所有相关的装置和模块都能够适用于气体绝缘金属封闭开关设备的安装要求。

145kV GIS的研制与应用摘要：介绍了作者本人研制145kV GIS的开发过程和产品特点，对GIS各个模块进行了深入分析研究。

研制了参数高、技术先进、安全可靠的气体绝缘金属封闭开关设备对于所有电压等级都具有很强的借鉴意义。

关键词：145kV 研制GIS引言当前国际上145kV电压等级电网主要分布在欧洲及东南亚地区。

为适应国际市场需求，145kV的研发试制工作在充分的市场需求电压及同类产品的特性比对后，做出了145kV电压等级GIS的研发方案。

作者参与研发了具有完全自主知识产权的145kV GIS项目。

该GIS断路器额定开断电流40kA；GIS额定电流3150A。

以上参数已经达到国际先进水平，可以满足我国新型电网的需求。

1、产品结构145kV GIS由断路器、隔离开关、接地开关、电流互感器、母线、进出线套管、电压互感器、避雷器等单元组成，元件采用积木式的设计，有多种便于组合的法兰件，为变电站、电厂的布置提供高度灵活性。

GIS采用铝外壳，重量轻，传导性好，无涡流损耗，并有很高的抗腐蚀性能。

2.1断路器800kV GIS用断路器是在公司800kV罐式断路器的基础上研制的，产品重量轻、操作功小、抗震性能好、主要技术参数高、安装调试方便、运行可靠，断路器配HDA液压操动机构。

1）断路器的灭弧室设计与公司在产126kV GIS断路器、126kV罐式断路器、设计方案相同，该类型断路器设计结构经典、成熟，生产制造经验丰富。

2）断路器采用直动式灭弧室结构，操动机构安装在断路器一端，采用直动运动方式，工作缸与灭弧室的两个断口在同一轴线上，传动过程中也没有拐臂的转换，避免采用中间变直机构转换运动方向，因此在传动结构上该断路器具有结构简单、传动环节少、可靠性高、操作功小的特点。

灭弧室操动步骤见图1。

3）使用先进的计算软件，开展了断路器灭弧室开合性能，本体绝缘，传动机构、大功率操动机构、SF6充气套管屏蔽结构的研究工作，对该产品的电场、气流场、开断能力、液压机构操作功和分合闸特性进行了分析计算，对产品的结构进行了校核。

GIS局部放电特高频检测技术的研究一、概述随着电力系统的不断发展，气体绝缘组合电器（GIS）因其优异的绝缘性能和紧凑的结构设计，在电力传输和分配中得到了广泛的应用。

GIS设备在运行过程中，由于设计制造缺陷、安装过程中的不当操作以及运行环境的恶化等原因，可能会产生局部放电现象。

局部放电是GIS设备绝缘性能恶化的重要征兆，长期存在将严重影响设备的正常运行，甚至导致整个电力系统的故障。

对GIS局部放电的检测与监测显得尤为重要。

特高频（UHF）检测技术作为一种新型的局部放电检测手段，因其具有抗干扰能力强、灵敏度高等优点，近年来在GIS局部放电检测中得到了广泛的应用。

特高频检测技术通过接收GIS设备内部局部放电产生的特高频电磁波信号，实现对局部放电的有效检测和定位。

该技术不仅可以用于设备的预防性维护，还可以在设备运行过程中进行实时监测，及时发现并处理潜在的绝缘缺陷，从而提高GIS设备的运行可靠性和电力系统的稳定性。

本文旨在深入研究GIS局部放电特高频检测技术，分析其检测原理、方法及应用现状，并探讨该技术在GIS局部放电检测和定位中的优化与改进。

通过本文的研究，期望能为GIS设备的故障诊断和预防性维护提供更为准确、有效的技术手段，为电力系统的安全稳定运行提供有力保障。

1. GIS（气体绝缘金属封闭开关设备）的重要性及其在电力系统中的应用GIS，即气体绝缘金属封闭开关设备，是现代电力系统中不可或缺的关键组成部分。

其重要性不仅体现在提高电力系统的运行效率和稳定性上，更在于对电力输送和分配过程的安全保障。

GIS设备以其独特的结构和性能优势，在电力系统中发挥着日益重要的作用。

GIS设备具有出色的绝缘性能。

相比于传统的空气绝缘开关设备，GIS采用气体绝缘，大大提高了设备的绝缘强度，使其能够承受更高的电压等级，满足大规模、远距离电力输送的需求。

GIS 设备结构紧凑、占地面积小，有效解决了传统开关设备占地面积大、空间利用率低的问题，特别适用于城市电网和工矿企业等空间有限的场所。

1工程概述某电站安装4台立式单级混流可逆式水泵水轮机-发电电动机组，单机容量（发电工况）300MW，总装机容量1200MW，以一回500kV 电压等级并入电网。

担负电网的调峰、填谷、调频、调相及紧急事故备用等任务。

电站枢纽建筑物包括上库、下库、引水系统、厂房洞室群及500kV 地面开关站与副厂房等。

电站500kV GIS 由地下和地上两部分组成，以两回500kV 交联聚乙烯高压电缆连接，所用500kV 干式电缆终端为国内首次使用。

地上GIS 以一回出线与出线平台设备相连，预留一回出线。

GIS 设备包括管母线、断路器、隔离刀闸、接地刀闸、快速接地刀闸、避雷器、电容式电压互感器、出线SF 6-空气套管等。

设备型号为ZF15－550，额定电压550kV，额定电流4000A，是国内首套应用于抽水蓄能电站的GIS 设备。

2设备技术参数设备型号：ZF15-550额定电压：550kV 额定频率：50Hz 额定电流：4000A额定短时耐受电流(有效值)：63kA 额定短路持续时间：3s 额定峰值耐受电流：171kA SF 6年漏气率：小于0.5%断路器气室SF 6气体额定压力：0.60MPa 其他气室SF 6气体额定压力：0.4MPa3故障过程该电站GIS 设备于2009年4月30日14：16开始带电试运行，未带负载，5月1日下午19：34分，1号/2号主变间隔50013隔离开关B 相气室内部发生对地放电故障，查得放电短路电流约15kA，故障发生后，我厂500kV 短线保护未动作，140ms 后线路对侧开关跳闸。

故障后现场检查有明显漏气声。

故障140ms 后对侧变电站接地距离二段动作切除故障。

经过现场检查发现，故障发生后该电站短线差动保护A、B 套均未动作，控制面板上无任何动作信号及报警信号，主变A、B 套复压过流保护、主变零序Ⅰ、Ⅱ段保护启动报警灯亮，无出口信号。

5月2日晚，厂家技术人员赶到现场并对故障部位进行解体检查，发现气室内有大量的粉尘和分第39卷第3期水电站机电技术Vol.39No.32016年03月Mechanical &Electrical Technique of Hydropower StationMar.2016收稿日期：2015-12-16作者简介：刘平（1976-），男，工程师，从事机电设备运行与检修业务管理工作。
