m8拉铆螺母的开孔尺寸
M8拉铆螺母的开孔尺寸是指用于安装M8拉铆螺母的孔径尺寸。
在工业制造和机械装配中，拉铆螺母是一种常用的紧固件，用于连接和固定构件。
而M8则代表着螺纹直径为8mm，因此M8拉铆螺母的开孔尺寸也需要与之匹配，以确保螺母能够正确安装在构件上。
通常情况下，M8拉铆螺母的开孔尺寸会略大于8mm，这是为了方便安装和避免因尺寸过小而导致安装困难的情况。
一般来说，开孔尺寸会略大于螺母的直径，以确保螺母能够轻松进入孔内并正确固定在构件上。
在进行孔径加工时，需要根据具体的拉铆螺母型号和规格来确定开孔尺寸。
如果开孔尺寸过小，可能导致螺母无法正确安装或固定不牢；而开孔尺寸过大，则可能导致螺母无法完全固定在构件上，影响紧固效果。
为了确保M8拉铆螺母能够正确安装并发挥最佳的紧固效果，建议在进行孔径加工时，参考相关的标准规范或生产厂家提供的技术资料，选择适当的开孔尺寸。
此外，还需要注意加工过程中的精度和质量控制，确保开孔尺寸的准确性和一致性。
总的来说，M8拉铆螺母的开孔尺寸是保证螺母正确安装和紧固的关键因素之一。
正确的开孔尺寸能够确保螺母能够完全固定在构件上，从而保证整个装配结构的稳固和可靠性。
在进行孔径加工时，
需要注意选择合适的工艺和工具，确保开孔尺寸的准确性和精度，以满足工程设计和使用要求。
拉铆螺柱型号
拉铆螺柱的型号有很多种，常见的有以下几种：
1. M4拉铆螺柱：直径为4mm的拉铆螺柱，适用于连接薄板材料。
2. M6拉铆螺柱：直径为6mm的拉铆螺柱，适用于连接中等厚度的板材。
3. M8拉铆螺柱：直径为8mm的拉铆螺柱，适用于连接较厚的板材。
4. M10拉铆螺柱：直径为10mm的拉铆螺柱，适用于连接较厚的板材或需要承受较大载荷的场景。
5. M12拉铆螺柱：直径为12mm的拉铆螺柱，适用于连接较厚的板材或需要承受较大载荷的场景。
需要根据具体的使用需求和材料厚度来选择合适的型号。
/technology/
上海途博工业技术有限公司技术研究中心
拉铆螺母标准
拉铆螺母
标准：GB/T17880.1
又称铆螺母、拉帽、瞬间拉帽，用于各类金属板材、管材等制造工业的紧固领域，目前广泛地使用在钣金/薄钣/机箱机柜上。
为解决金属薄板、薄管焊接螺母易熔，攻内螺纹易滑牙等缺点而开发。
左为平头拉铆螺母。
沉头拉铆螺母
标准:GB/T17880.2
铆接于带有倒角的薄板孔内，安装好后其头平面与板面持平。
六角拉铆螺母（半六角拉铆螺母）
标准;GB/T17880.5
材质：钢，不锈钢，铜及铝
生产规格：M4~M12
表面处理：电镀彩锌/蓝白锌或本色
拉铆螺母标准GB/T 17880.6-1999
拉铆螺母引用标准
GB/T 90—1985 紧固件验收检查、标志与包装
GB/T 196—1981 普通螺纹基本尺寸（直径1—600mm）
GB/T 197—1981 普通螺纹公差与配合（直径1—355mm）
GB/T 699---1999 优质碳素结构钢
GB/T 3190---1996 变形铝及铝合金化学成分
GB/T 5277—1985 紧固件螺栓和螺钉通孔
GB/T 5782—1986 六角头螺栓---A和B级
GB/T 6478---1986 冷镦钢技术条件
GB/T 9799---1997 金属覆盖层钢铁上的锌电镀层。
1.目的本规程规定了铆接工艺要求及质量标准2.适用范围本操作指导适用于本公司在制产品的铆螺母、压铆螺母、拉铆钉的铆接工序3.铆接工艺要求3.1拉铆拉铆操作的主要工艺过程是：首先根据铆钉芯棒直径选定铆枪头的孔径，并调整导管位置，用螺母锁紧，然后将铆钉穿入钉孔，套上拉铆枪，夹住铆钉芯棒，枪端顶住铆钉头部，开动铆枪，依靠压缩空气产生的向后拉力，使芯棒的凸肩部分对铆钉形成压力，铆钉出现压缩变形并形成铆钉头，同时，芯棒由于缩颈处断裂而被拉出，铆接完成。
3.1.1拉铆螺母又称铆螺母，拉帽，瞬间拉帽，用于各类金属板材、管材等制造工业的紧固领域，目前广泛地使用在汽车、航空、铁道、制冷、电梯、开关、仪器、家具、装饰等机电和轻工产品的装配上。
为解决金属薄板、薄管焊接螺母易熔，攻内螺纹易滑牙等缺点而开发，它不需要攻内螺纹，不需要焊接螺母、铆接牢固效率高、使用方便。
3.1.2拉铆螺母分类3.1.2.1种类：有通孔的平头、小头、六角不锈钢铆螺母，有盲孔的平头、小头、六角不锈钢铆螺母.3.1.2.2拉铆螺母的头型见下表3.1.3拉铆螺母作业指导3.1.3.1熟悉图纸和工艺要求，对拉铆螺母型号规格进行确认，并检查要铆工件。
确认好铆接用的工具和设备并对场地进行清理。
3.1.3.2基材材料板厚和底孔尺寸确认在正式拉铆螺母前，必须确认板材的底孔尺寸是否合符各型号底孔尺寸要求。
如果不能满足要求，停止拉铆作业。
具体拉铆螺母底孔尺寸见下表一：表一：拉铆螺母底孔尺寸要求3.1.3.3调节铆枪使用前检查拉铆枪是否完好,检查气动枪的气压是否符合说明的最低标准。
进行拉杆与风动拉铆枪装配，根据铆螺母的长度不同，调节拉杆的装入长度，以拉杆到达铆螺母最后 2~3扣螺纹为合适。
同时调节拉杆行程，检测拉伸长度是否合适（根据附表二），未达到拉伸长度要求时，应调节行程，直到符合拉伸长度要求，再进行批量操作。
表二：铆螺母拉铆后收缩长度表3.1.3.4将拉铆螺母放入底孔中，放入时只能用手轻松放入，不能用其他工具将其强行敲入。
品名规格钣金厂品号备注抽芯铆钉开口型｜沉头｜3.2*6｜镀兰白锌41000001
抽芯铆钉Φ3.2*8|铝铁壳|盘头41000002
全六角拉铆螺母小沉头｜M4｜打六角孔对边6.041000003
外六角拉铆螺母小沉头｜M5｜打六角孔对边7.041000004
外六角拉铆螺母小沉头｜M6｜打六角孔对边9.041000005
外六角拉铆螺母小沉头｜M10｜打六角孔对边13.041000006
平头拉铆螺母平头｜M6｜开孔￠9.041000007抽芯铆钉Φ4*12铝铁壳|盘头41000008
抽芯铆钉Φ4*6|铝铁壳|盘头41000009圆形拉铆螺母小沉头｜M4｜开孔￠6.041000010
外六角拉铆螺母小沉头｜M8｜打六角孔对边41000012
圆形盲孔拉铆螺母M6*19内螺纹拉铆柱开孔￠9.041000013
不锈钢拉铆螺母盲孔｜平头圆柱体｜钣金厂专用|M841000014
不锈钢拉铆螺母盲孔｜平头圆柱体｜钣金厂专用|M1041000015
圆角拉铆螺母M8|小沉头41000016。
m6拉铆螺母的螺纹底径
M6拉铆螺母的螺纹底径是多少？在回答这个问题之前，我们需要先了解什么是拉铆螺母以及M6规格的意思。
拉铆螺母是一种特殊的螺母，通过拉铆工具将其固定在板材中，以便在螺纹外侧提供螺纹孔以便其他机械部件的固定。
而M6是一种指定特定尺寸的螺纹规格，表示螺纹的直径为6毫米。
螺纹底径是指螺纹孔的内径，也就是螺纹孔底部的直径尺寸。
对于M6拉铆螺母来说，螺纹底径的大小取决于螺纹的参数和标准。
螺纹有不同的标准，包括国际标准ISO、德国标准DIN、美国标准等。
在不同的标准中，螺纹底径可能存在一些细微的差异。
以ISO标准为例，M6螺纹的设计参数如下：
-外径（D）为6毫米
-螺距（P）为1毫米
-螺纹底径（d2）为5.25毫米
根据ISO标准，M6螺纹的螺纹底径应为产品直径的0.75倍，即6 x 0.75 = 4.5毫米。
然而，由于实际生产中的一些因素，螺纹底径可能会略有差异。
在M6螺纹中，螺纹底径与外径之间的差距是3毫米。
这个差距是为了给螺纹孔提供足够的空间以便拉铆螺母的安装。
拉铆螺母的安装需要将其塞入螺纹孔中，然后通过拉铆工具进行固定。
螺纹底径的大小取决于螺纹孔的直径，而螺纹孔的直径则应略大于拉铆螺母的直径以保证安装的顺利进行。
总之，M6拉铆螺母的螺纹底径一般为5.25毫米，但也可能会有一定的差异。
这个底径大小是根据特定的螺纹规格和标准确定的，其目的是为了满足拉铆螺母的安装需求。
通过了解螺纹规格和标准，可以更好地选择和应用符合要求的拉铆螺母并确保其正确固定在板材中。
•平头铆螺母(FLAT HEAD RIVET NUTS) 产品规格SIZE D Dk±0.3K±0.2L±0.3铆接厚度t铆后长度h（参考）N·M3M3 5.0 4.97.00.88.50.5~1.5 5.0 N·M4M4 6.0 5.99.00.811.00.5~1.5 6.0 N·M5M57.0 6.910.0 1.013.00.5~2.07.0 N·M6M69.08.912.7 1.512.00.5~1.57.015.00.5~2.09.0N·M8M811.010.915.0 1.517.00.8~2.510.5 N·M10M1013.012.917.0 1.819.80.8~3.012.522.80.8~3.013.5N·M12M1215.014.918.0 1.822.50.8~3.013.5材质：钢、铝、不锈钢。
MATERIAL：STEEL、ALUMINIUM、STAINLESS STEEL。
•平头柱纹铆螺母(FLAT HEAD KNURLED RIVET NUTS)•产品规格SIZE D Dk±0.3K±0.2L±0.3铆接厚度t铆后长度h（参考）NR·M4M4 6.0 5.99.00.811.00.5~1.5 6.0 NR·M5M57.0 6.910.0 1.013.00.5~2.07.07.67.510.2 1.014.00.5~2.07.5 NR·M6M69.08.912.7 1.515.00.5~2.09.0 NR·M8M811.010.915.0 1.517.00.8~2.510.5 NR·M10M1013.012.917.0 1.819.80.8~3.012.522.80.8~3.013.5 NR·M12M1215.014.919.0 1.822.50.8~3.013.5材质：钢、铝、不锈钢。
•平头六角铆螺母(FLAT HEAD HEXAGON RIVET NUTS )•产品规格SIZE D Dk±0.3K±0.2L±0.3铆接厚度t铆后长度h（参考）F·M4M4 6.0 5.99.00.811.00.5~1.5 6.0 F·M5M57.0 6.910.0 1.013.00.5~1.57.5 F·M6M69.08.912.0 1.012.00.5~1.5 6.014.50.5~2.08.0F·M8M811.010.915.0 1.518.00.8~2.510.5 F·M10×S12M1012.011.917.0 1.819.80.8~2.512.511.917.0 1.822.80.8~3.015.0F·M10M1013.012.918.0 1.819.80.8~2.512.512.918.0 1.822.80.8~3.015.0F·M12M1215.014.919.0 1.824.3 1.0~3.516.5••材质：钢、铝、不锈钢。
•• MATERIAL：STEEL、ALUMINIUM、STAINLESS STEEL。
•平头内外六角铆螺母(FLAT HEAD (inside & outside) HEXAGON RIVET NUTS )•产品规格SIZE D Dk±0.3K±0.2L±0.3铆接厚度t铆后长度h（参考）Ff·M4M4 6.0 5.99.00.811.00.5~1.5 6.0 Ff·M5M57.0 6.910.0 1.013.00.5~1.58.09.08.913.0 1.515.00.5~2.09.0 Ff·M6M69.69.513.0 1.015.00.5~2.09.0 Ff·M8M811.010.915.0 1.518.00.8~2.510.5 Ff·M10M1013.012.914.90.819.80.8~3.015.0•材质：钢、铝、不锈钢。
•MATERIAL：STEEL、ALUMINIUM、STAINLESS STEEL•沉头铆螺母(COUNTERSUNK HEAD INSERT NUT)•产品规格SIZE D Dk±0.3K±0.2L±0.3铆接厚度t铆后长度h（参考）C·M3M3 5.0 4.98.0 1.59.5 1.6～2.5 4.5 C·M4M4 6.0 5.99.0 1.511.0 1.6～2.5 6.0 C·M5M57.0 6.910.0 1.514.0 1.6～3.58.5 C·M6M69.08.912..0 1.515.0 1.6～3.59.0 C·M8M811.010.914.0 1.717.0 1.6～4.510.5 C·M10M1013.012.916.0 1.721.0 2.0～5.013.0 C·M12M1215.014.918.0 1.722.5 2.0～5.014.5•材质：钢、铝、不锈钢。

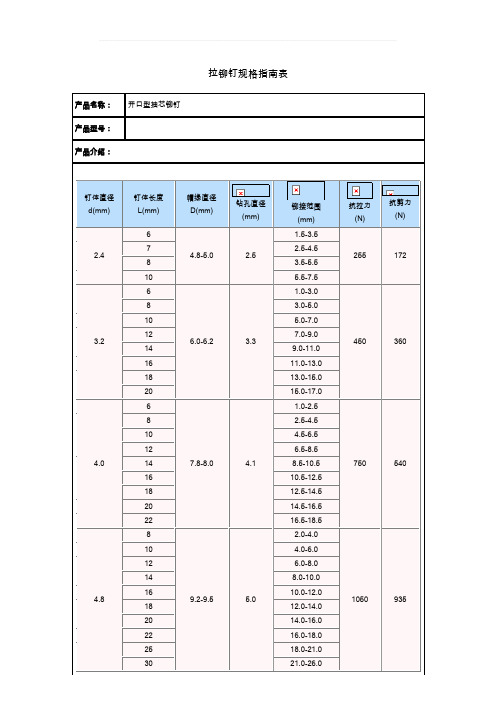

•开口型抽芯铆钉(OPEN TYPE BLIND RIVET)•铜（Cu）/钢（Steel）GB 12615 d x l·20(CGF)GB 12616 d x l·20(CGF2)铜（Cu）/不锈钢(Stainless steel)GB 12615 d x l·21(CBF)GB 12616 d x l·21(CBF2)钢（Steel）/钢(Steel)GB 12615 d x l·30(GF)GB 12616 d x l·30(GF2)不锈钢（Stainless steel）/不锈钢(Stainless steel)GB 12615 d x l·51(QBF)GB 12616 d x l·51(QBF2)dl+0.99dk钻孔直径铆接范围k(k2)l1最小抗拉力N最小抗剪力N最小最大最大最小20，213050，5120，213050，51φ3.2±0.096.0φ6.0±0.24φ3.30.5 1.01.4（1.2）26130012002500850110020007.0 1.0 3.08.0 2.0 4.09.0 3.0 5.010.0 4.0 6.011.0 5.07.012.0 6.08.0 14.08.010.0 17.011.013.0φ4.0±0.097φ8.0±0.29φ4.10.5 2.01.7（1.4）272000186040001350170030008 1.0 3.09 2.0 4.010 3.0 5.012 5.07.0147.09.0169.011.0φ4.8±0.096φ9.5±0.29φ4.90.5 1.02.0（1.6）27280028405500195024004500 8 1.0 3.010 3.0 5.012 5.07.0147.09.0169.011.01811.013.02013.015.02215.017.02518.020.0φ6.4±0.1110φ12.7±0.35φ6.51.0 3.02.7（2.2）31----7800--9500 13 4.0 6.015 6.08.0189.011.02011.013.02213.015.02415.017.02617.019.0材料：铝、不锈钢表面磨光,钢表面镀锌•封闭型抽芯铆钉(SEALED TYPE BLIND RIVET)铝（Al）/铝(Al)GB 12615 d x l·06(QLF)GB 12616 d x l·06(QLF2)铝（Al.Mg5）/钢(Steel)GB 12615 d x l·11(HF)GB 12616 d x l·11(HF2)铝（Al.Mg5）/不锈钢(Stainless steel)GB 12615 d x l·11(HBF)GB 12616 d x l·11(HBF2)•dl+0.99dk钻孔直径铆接范围k(k2)l1最小抗拉力N最小抗剪力N 最小最大最大最小06110611φ3.2±0.096.0φ6.0±0.24φ3.30.5 1.01.4（1.2）26490124045010707.0 1.0 3.08.0 2.0 4.09.0 3.0 5.010.0 4.0 6.011.0 5.07.012.0 6.08.014.08.010.017.011.013.0φ4.0±0.096φ8.0±0.29φ4.10.5 1.51.7（1.4）2771221305801560 8 1.5 3.510 3.5 5.513 6.58.5169.511.51811.513.5φ4.8±0.096φ9.5±0.29φ4.90.5 1.02.0（1.6）27112030709002230 8 1.0 3.010 3.0 5.012 5.07.0147.09.0169.011.01811.013.02013.015.02215.017.02518.020.0φ5.0±0.098φ9.5±0.29φ5.11.0 3.02.0（1.6）27--3500--2420 10 4.0 6.013 6.08.0158.010.01810.013.02316.018.02821.023.03023.025.0φ6.4±0.1110φ12.7±0.35φ6.51.0 3.02.7（2.2）31--5000--3950 13 4.0 6.015 6.08.0189.011.02011.013.0••材料：铝、铜、不锈钢表面磨光,钢表面镀锌•钢结构抽芯铆钉(STEEL MONOGRIP RIVET) •dl+0.99dk钻孔直径铆接范围k名义尺寸最小抗拉力KN最小抗剪力KN最小最大最大φ6.4（1/4″）13.7φ13.4φ6.7φ6.91.50 3.503.41211.08.2 15.0 2.80 4.801313.08.2 15.6 3.35 5.351413.08.2 17.0 4.80 6.801513.08.2 19.0 6.808.801714.58.2 19.77.509.501815.58.2 21.08.8010.801917.08.2 23.010.8012.802117.08.2钢(steel)/钢(steel) GD d×L GD2 d×L•锁芯型结构铆钉(Q-LOK STRUCTUAL MONBOLT)•铝合金（Al.Mg5）/铝(Al)HZ d×l钢（Steel）/钢(Steel)GZ d×l不锈钢(Stainless steel)/不锈钢(Stainless steel)STZ d×ldl+0.99dk钻孔直径铆接范围k l1最小抗拉力KN最小抗剪力KN最小最最大最小钢铝合不锈钢铝合不锈钢φ4.8±0.091014φ9.5±0.29φ5.0φ5.21.51.56.511.02.42.42727480022005100600028006400φ6.4±0.111420φ13.0±0.35φ6.7φ6.92.02.09.516.03.03.02727912039601040010500540011700铝合金（Al.Mg5）/铝(Al)HZ2d×l钢（Steel）/钢(Steel)GZ2d×l不锈钢(Stainless steel)/不锈钢(Stainless steel)/STZ2d×ldl+0.99dk钻孔直径铆接范围k l1最小抗拉力KN最小抗剪力KN最小最最大最小钢铝合不锈钢铝合不锈钢φ4.8±0.091216φ9.5±0.29φ5.0φ5.23.53.58.012.52.02.02727480022005100600028006400φ6.4±0.111622φ13.0±0.35φ6.7φ6.95.05.011.017.52.22.22727912039601040010500540011700材料：铝、不锈钢表面磨光,钢表面镀锌dl+0.99dk钻孔直径铆接范围k最小抗拉力KN最小抗剪力KN最小最大φ3.2±0.097.610.8φ6.4φ3.28φ3.381.63.33.26.41.2 1.72.2φ4.0±0.098.311.48.9φ7.9φ4.06φ4.161.63.31.63.26.43.21.42.43.1φ4.8±0.0912.015.218.4φ9.5φ4.88φ4.963.36.59.66.49.512.71.65 3.6 4.6••环槽铆钉(RING-GROOVED RIVET)•铝（Al.）/铝(Al)QLH d×l QLH2d×l 钢（Steel）/钢(Steel)GH d×l GH2 d×l 不锈钢(Stainless steel)/不锈钢(Stailess steel)QBH d×l QBH2d×l•DL+0.99D1±0.65L1L2钻孔直径铆接范围最小抗拉力KN最小抗剪力KN最小最大铝合金钢不锈钢铝合金钢不锈钢φ5.0±0.094681012141618φ9.560φ9.5φ5.13.55.57.59.511.513.515.517.54.56.58.510.512.514.516.518.5236050007000345070009000φ6.4±0.11468101214161820222426φ12.580φ12.6φ6.53.55.57.59.511.513.515.517.519.521.523.525.54.56.58.510.512.514.516.518.520.522.524.526.5434085001100061201000013500φ8.068101214161820φ15.89.4φ15.9φ8.45.57.59.511.513.515.517.519.56.58.510.512.514.516.518.520.51000018500--1200020000--•材料：铝、不锈钢表面磨光,钢表面镀锌•。
