手机原理与常见故障排除(作业)

、|!_一个人总要走陌生的路，看陌生的风景，听陌生的歌，然后在某个不经意的瞬间，你会发现，原本费尽心机想要忘记的事情真的就这么忘记了..手机维修常见故障分析方法一、开机类：（一）手机能够正常持续地开机必须具备以下条件：1、电源IC工作正常要使电源IC正常工作必须有工作电压，即电池电压或外接电源电压s有开机角发信号（视手机的具体情况，有高电平或低电平触发信号）加到电源IC上有开机维持信号，开机维持信号来自于CPU，电源IC只有得到开机维持信号后，才能持续地输出各种电压供手机的各部分电路使用。

2、系统时钟正常时钟是CPU有规律地处理数据的基础。

3、复位信号正常CPU刚上电时，其内部各寄存器均处于随机状态，不能正常运行程序，所以，CPU 必须有复位信号使CPU内部各种寄存器清零，从而使CPU开始运行程序，手机中的CPU复位端一般是低电平复位。

4、逻辑电路工作正常逻辑电路主要包括CPU、字库、码片和暂存器等，当CPU满足了电源、时钟和复位信号后，通过片选信号CE与码片、字库、暂存器取得联系，由这些芯片输出CE许可信号，再经过数据总线DATA BUS与地址总线ADD BUS相互传送数据。

5、软件运行正常软件是CPU控制手机开机与实行各种功能的程序，开机程序是存放于码片与字库内，因此，若软件出错或软件与手机不对版就可能造成不开机。

（二）正常开机过程：按下开机键→开机指令送到电源IC模块→电源IC的控制脚得到信号→电源IC 工作→CPU；13MHz主时钟加电→CPU和各存储器复位及完成初始化程序→CPU发出poweron信号到电源IC块→电源IC稳定输出各个单元所需的工作电压→手机开启成功后进入入网搜索登记阶段手机完成开机动作。

（三）正常关机过程：按下关机键→关机指令送到电源IC模块→电源IC的控制脚得到信号→CPU开始运行关机程序→关机程序运行正常后CPU发出关机指令信号到电源IC块→电源IC将输出的各路工作电压关闭→手机结束关机动作。

手机通用充电器及诺基亚手机充电器原理与维修图片：这是一种脉宽调制型充电电路，220V交流电压经R1限流，D1～D4桥式整流，C1滤波得到300V 左右的直流电压，此电压经主绕组L1给开关管V1集电极供电，经R4给V1偏置。

刚加电压时V1开始导通，L1产生感生电动势，反馈绕组L2的感生电动势经反馈回路C4、R6加到开关管V1的基极，构成正反馈，从而使V1迅速进入饱和导通状态。

此时V1的发射极电流很大，电阻R2上压降很大，此电压经R3 加到控制管V2的基极，使其导通，V1基极电压降低，集电极电流减小，L2感生与前反向的负电压经C4、R6加到V1基极，使开关管V1迅速进入截止状态。

就这样，开关管不断导通截止，变压器B次级绕组L3就可获得脉冲电压。

改变R6、C4的值可改变脉冲宽度从而达到调节充电电流的目的。

不充电时，无负载，没有电流经过R20，V6截止，变色发光二极管D8不亮。

当接上负载时，绕组L3的电压经D13、D15整流，C7滤波给负载供电，R20产生左负右正的电压，使V6导通，发光管D8导通发红光，指示开始充电，随着充电的进行，充电电流越来越小，当充满电时，流过R20的电流变小，其上压降变小，V6 导通程度降低，流过D8电流变小，发绿光，表示充满电。

其常见故障为开关管因功率过载而损坏和限流电阻R1损坏。

图1为一款诺基亚手机通用充电器实绘电路。

AC220V电压经D3半波整流、C1滤波后得到约+300V电压，一路经开关变压器T初级绕组L1加到开关管Q2 c极，另一路经启动电阻R3加到Q2 b极，Q2进入微导通状态，L1中产生上正下负的感应电动势，则L2中产生上负下正的感应电动势。

L2中的感应电动势经R8、C2正反馈至Q2 b极，Q2迅速进入饱和状态。

在Q2饱和期间，由于L1中电流近似线性增加，则L2中产生稳定的感应电动势。

此电动势经R8、R6、Q2的b-e结给C2 充电，随着C2的充电，Q2 b极电压逐渐下降，当下降至某值时，Q2退出饱和状态，流过L1中的电流减小，L1、L2中感应电动势极性反转，在R8、C2的正反馈作用下，Q2迅速由饱和状态退至截止状态。

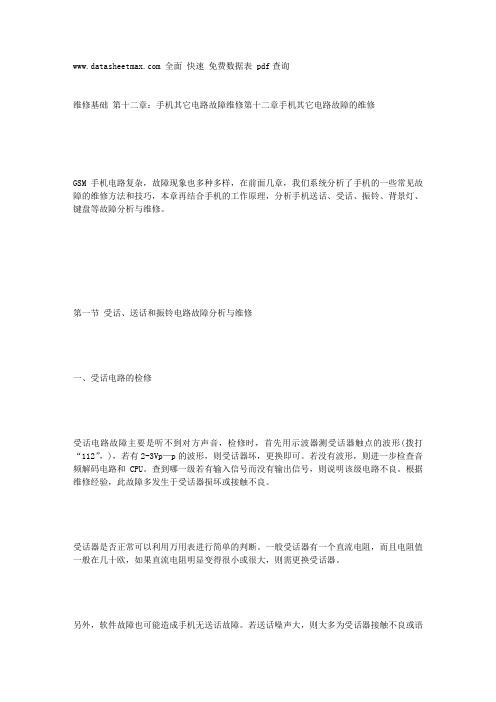

全面快速免费数据表 pdf查询维修基础第十二章：手机其它电路故障维修第十二章手机其它电路故障的维修GSM手机电路复杂，故障现象也多种多样，在前面几章，我们系统分析了手机的一些常见故障的维修方法和技巧，本章再结合手机的工作原理，分析手机送话、受话、振铃、背景灯、键盘等故障分析与维修。

第一节受话、送话和振铃电路故障分析与维修一、受话电路的检修受话电路故障主要是听不到对方声音，检修时，首先用示波器测受话器触点的波形(拨打“112”，)，若有2-3Vp—p的波形，则受话器坏，更换即可。

若没有波形，则进一步检查音频解码电路和CPU。

查到哪一级若有输入信号而没有输出信号，则说明该级电路不良。

根据维修经验，此故障多发生于受话器损坏或接触不良。

受话器是否正常可以利用万用表进行简单的判断。

一般受话器有一个直流电阻，而且电阻值一般在几十欧，如果直流电阻明显变得很小或很大，则需更换受话器。

另外，软件故障也可能造成手机无送话故障。

若送话噪声大，则大多为受话器接触不良或语送话电路虚焊或损坏。

机型：诺基亚5110手机故障现象：打电话时，机主听不见对方的声音。

分析与检修：故障一定是发生在从天线到听筒通路中的某一部分。

一般这样的故障都来源于逻辑／音频部分，大多是听筒与电路板接触不良，元件虚焊、断路，接插口接触不良、音频处理芯片损坏等造成。

拆机后，测听筒及电路连接均正常，可能是音频处理芯片5脚、6脚虚焊，补焊音频处理芯片的5、6脚，故障排除。

如果故障依旧存在，则测音频处理芯片5脚，6脚两端正反向电阻及两端对地的正反向电阻值，正常情况下二者应对称，若两端对地阻值相差很大，可判断音频处理芯片输出电路损坏。

机型：摩托罗拉8088手机故障现象：入水后听筒有交流声。

分析与检修：拆开机壳，用无水酒精清洗电路板，烘干后装机，发现能正常开机，但通话时听筒交流声很大。

换上了听筒(原装)和好的电源工C(U900)，故障依旧。

分析该故障可能是话音放大、滤波不良或音频输入回路有干扰引起的。

诺基亚常见的故障与排除一、诺基亚1600用电池开机出现一行英文（TEST MODE），用电源表加电就可以正常开机。

（1110，1112，1116，2310，6030，2610）解决方法：把电池触片类型检测脚的接地电容和压敏电阻拆掉即可。

二、诺基亚1600开机显示车载模式（在显示屏左下角显示一个小汽车）（1110，1112，1116，2310，6030，2610）解决方法：把尾插重新清洗或更换，或者直接把耳机的检测脚（ACI，HEADINT）直接接地第一种加热修复手机信号方案绝技：（一）、局部加热元器件的方法。

工具：电烙铁维修目标：找出故障部位。

要点：加热什么手机故障消失，就是该元器件有问题。

逐个单独加热，就是为了准确的把握究竟具体是什么元器件损坏引起。

应用诀窍：如果我们意外的发现手机在用风枪补焊IC或用电吹风吹干后，手机故障消失。

但手机冷却一段时间后故障又出现，再次加热后故障又消失，如此反复，那么我们就可以用这样的方法来具体找出微小的故障点！此法甚妙，大家不妨一试!具体说明：用电烙铁加热局部器件，如果加热CPU，手机能够出现信号，故障可能就在CPU上，我们可以试着更换CPU；如果加热中频IC或音频IC故障可能就在音频或中频IC上；加热13MHz主时钟时钟晶体，有信号了，手机的故障可能就是时钟晶体不起振引起。

特别值得一提的是，很多手机无信号都是13MHz频率发生偏移引起无信号的，我们可以用加热来判断手机无信号是否由13MHz主时钟引起。

而且这种方法，对音频IC和中频IC故障也比较有效。

在实际维修表面，局部加热的方法可以辨别故障部位，整机加热的方法可以模糊修复部分手机的这类故障。

（二）、局部加热的理论依据：现在我们来分析一下这种现象的原因：手机的集成IC内部都是由晶体半导体够成，晶体半导体稳定的工作，必须有稳定的温度、湿度。

如果手机受潮或在恶劣的环境下连续工作，经半导体的自然调整，手机在正常的环境下就不能正常工作，也就是说，它的电气指标参数发生改变。

教你从维修开始掌握手机原理(doc 20页)维修培训一、二、电池校准其充电电路的原理框图和如下图所示：原理介绍：1、产生恒流的5V电压DC/Booster，其原理图如下：2、充电的几种方式介绍,及其充电的原理介绍A、大电流大电压快速充电B、终止充电C、恒流恒压充电其工作原理图如下：其监控器的监控信号和其工作原理：监控信号组成部分：1、Battery Voltage2、Battery Pack3、Charging Current4、Charge Voltage5、DAC Voltage工作原理如图所示：通过上面的原理图可以看出监控器将监控的信号信息反馈给相应的芯片cx20505(CPU),通过cpu和flash里存储的数据进行比较从而控制充电的方式和测试状态的变化，已达到充电的目的。

其DAC存储的值为：其监控器中存储的ADC值为：其充电电压和电流的关系如下图所示：下面为cect 测试项的解释和分析维修方法1 ADC_Slope & ADC_Interception该项是校准电池充电电压（4.2v）和ADC读取数值是否满足下式：ADC=k * Vmux + b;k----ADC的斜率b------ADC中断值校准步骤是：将一个390/220的电阻连在充电电压和地之间将Vcharge 设置为5.0v和4.2v,读取这两个ADC 值记算k.b值维修方法：检查电池接口，是不是有损坏，检测充电电路是否有缺件少件，如正常，则检查场效应管Q501, 插上充电器后，量c503 两端电压应为5.0v、2.1v。

如正常，则用热风吹PMIC U500或更换。

如果还是不好可以更换U300和CPU, 原因为通过上面所分析的U300为数模转换器，CPU为控制充电和调用flash中的存储值。

所以以上两个芯片不正常，会引起充电的故障，如果还是不好可以在troubleshooting 测试站上分析，将fail的手机和pc通讯，然后至于发射状态，测试发射是否正常，如果不正常说明发射路也有问题，可以通过测量发射的信号和分析方法维修，有时可以同时解决充电问题的手机，经维修发现pa cd 会造成和引起手机的充电电路问题，同样可以联想到由于充电和电压Vbat有关，可以考虑和Vbat有关的电路，例如音频电路和触摸屏电路等，这种属于非常少见的故障点，在维修WIP时或是很不好维修时可以考虑更换以上电路。

手机故障诊断大全1：屏幕损坏检查与处理：(1)LCD与PCB之间联接器的接触是否良好?可清洗后再安装试试看。

(2)工作电压、时钟、是否正常?是否存在虚焊?(3)软件是否有问题?可再写一次软件试试看：(4)是否LCD质量差?更换LCD。

2：手机进水避免手机进水、受潮。

液体进入手机会严重腐蚀元器件，使手机受到损害。

第一步：关闭手机电源，将手机电池取出。

第二步：用电吹风吹干手机内部的水分，但要注意，在选择风档上只能使用暖风。

在用电吹风吹干手机时，要将温度调至最低，以免机身胶料因为受热而变形。

3：翻盖故障翻盖故障是针对翻盖手机而言的，直板手机不存在这样的问题。

经常翻开机盖，时间长了，容易造成翻盖转接处损坏，这对手机翻盖的坚固程度是一个考验。

而翻盖坚固与否关键在于轴，若轴结实耐用，则出问题的可能性比较小。

双屏手机的设计思路，就是不用翻盖就可以了解到来电的情况，减少翻开机盖的次数。

另外，手机外壳故障除了其本身材料缺陷外，主要是人为因素造成的。

防范措施：喜爱翻盖手机的消费者在购机时，要仔细检查连接轴的强度。

当然，用户在使用过程中，也不要频繁地开关机盖，以免增加翻盖受损的概率。

同时，消费者在购买手机时，应弄清外壳的材料的坚韧性。

另外，平时也要注意对外壳的保护，避免外壳受到撞击、挤压等。

以便在出现问题时，明确责任，避免质量争议。

提醒：外壳、翻盖故障不是特别严重的问题，一般收取人工费50元。

4：死机死机也是令消费者头疼的问题。

死机是由多方面的原因引起的。

平时操作不当会导致死机；手机硬件受损，也可能导致经常性的死机；手机的软件设计问题而导致的死机。

防范措施：用户在使用手机的时候，一定要注意操作，按键速度不宜过快，还应避免短信息轰炸。

消费者对待手机，要轻拿轻放，防止外界震动的影响?"不要让手机进水、防潮，使硬件不受到损害。

对策：对于软件、硬件设计缺陷引起的死机，消费者只能将手机送到客户服务中心进行检修。

而最好的办法是购买品牌机，如诺基亚、三星，摩托罗拉等，毕竟，这些品牌在软件、硬件的设计上，还是可以信赖的。

2019年第11期随着社会的发展和科技的进步，电子产品的功能越来越强，相应的电子线路越来越复杂，集成度也越来越高。

手机电路也由早期的模拟电路时代步入了数字电路时代；依赖着技术的进步，伴随着手机的功能的不断完善及发展，手机的电路步入了高度的复杂和集成化。

这就对维修人员的电子线路的知识要求和维修技能的要求越来越高。

手机的元件也由过去的插件元件变为现在的贴片元件，特别是大量的BGA 封装类型元件被使用。

同时使对手机故障电路的测量难度不断的增加，那么有没有一种方法能让我们简单快速的判断出手机不开机故障的故障点呢？1手机的开机原理及工作过程1.1手机的开机条件供电、主时钟、复位信号、维持信号这四种信号是手机能够开机并能保持开机状态的必须信号，如若任意信号缺失则手机不能够正常完成开机工作。

1.2CPU 的工作条件供电、主时钟、复位信号是手机内部的核心元件CPU 的工作条件，CPU 能够正常工作是手机能正常开机的前提条件。

只有上面三种工作条件都具备了，手机的核心元件CPU 才能工作，手机才能有正常开机的可能，任何一个条件不具备CPU 都不能完成正常启动工作，手机也不能正常开机。

1.3开机方式低电平开机：开机时把开机端电平拉低。

高电平开机：开机时把开机端电平拉高。

目前，市面上大多数的手机都是低电平开机方式为主，开机键的损坏也是手机不开机的常见故障之一。

1.4复位信号a.主时钟在送到CPU 后，才能发送复位信号。

b.复位信号是瞬间完成的，通常为低电平有效，在开机的一瞬间工作。

c.电源电路发出的复位信号使逻辑电路清零复位。

复位信号一般采用的是上电复位，只有在手机开机上电的一瞬间才能检测到，这个信号可以在复位电路的电容的非接地端检测到。

1.5手机开机过程原理框图手机开机过程原理如图1所示。

图1手机开机过程原理框图1.6手机开机过程（1）手机电池供电送电源IC 。

手机开机电流与故障分析宋红记（河南经济贸易技师学院，河南新乡453000）摘要：随着手机广泛运用，伴随着人们的使用手机可能出现各种各样的故障问题。

手机开机原理,开机电流,电流断故障,电流维修等等按下开机键→开机指令送到电源IC模块→电源IC的控制脚得到信号→电源IC工作→CPU；13MHz主时钟加电→CPU和各存储器复位及完成初始化程序→CPU发出poweron信号到电源IC块→电源IC稳定输出各个单元所需的工作电压→手机开启成功后进入入网搜索登记阶段手机完成开机动作。

="MY6,wq?按下关机键→关机指令送到电源IC模块→电源IC的控制脚得到信号→CPU 开始运行关机程序→关机程序运行正常后CPU发出关机指令信号到电源IC块→电源IC将输出的各路工作电压关闭→手机结束关机动作。

YQpM\`2{1:按开机键,开机电流只有10-30MA左右,松手回零,如未摔过的,一般都是软件问题,若不行的话,大多是,CPU虚焊或损坏! :.w=+Yht2:开机电流在20-50MA之间抖动,一般重写软件! CLpPErr3:开机电流定在30MA左右,一会儿回零,一般重写软件! ,Ehz[YLK4:开机电流只有30MA左右,松手回零,一般时钟晶体损坏! "_o~{@5"5:开机电流只有几毫安,松手回零,一般是时钟电路有问题,常见是26MHZ晶体虚焊或损坏! JE9Vj6:开机正常,但经常死机,自动关机,一般是CPU或字库虚焊! p_;c|4jR?|电流法解决手机不开机v&*g Iv第一节电流就是手机的“脉搏” nV@ M<{n 观察电流，维修师傅的必备绝技！如果说维修师傅是医生的话，那么，维修稳压电源好比医生的听诊器，手机的电流变化就好比手机的脉搏。

任何一个有经验的手机维修师傅，对任何一部故障手机，首先做的，就是分析其电流反应。

电流状态如何，是判断手机故障的第一步，也是最最基本的一步和最重要的一步！所以，对于初学者，本篇文章，可能是你修手机的起步，也是你维修手机生涯终生要使用到的一个重要技能！对于所有的手机维修者，用维修笔记，记下各款手机的正常和非正常电流，是非常重要的，这就是宝贵的和无以替代的宝贵维修经验！由于手机在开机瞬间、待机状态以及发射状态时的工作电流不相同，所以可以通过观察电流表指示来判断故障。
