监控布线图

视频监控系统布线工艺
概述
视频监控系统是现代安全防范的重要手段之一，系统布线是其重要的组成部分。

布线的质量直接关系到整个监控系统的稳定性和安全性。

布线前准备
在进行监控系统布线前，需要做好以下准备工作:
- 确定好各个监控点的位置。

- 确定好监控设备的摆放位置和型号。

- 确定好布线的方案和走向。

布线工艺
确定布线线路
根据监控点的位置和监控设备的摆放位置，确定布线线路。

要保证布线线路尽量短，且布线线路的走向要尽可能的合理。

确定布线管道
布线管道分为明装和暗装两种方式，根据具体情况选择。

若明装管道美观，且易于施工和维护，则可以采用明装方式；若要达到美观效果，可以采用暗装方式。

确定布线线缆
根据布线的需要，选择合适的线缆。

在布线线路中要保证线缆的质量，同时要根据具体情况选择合适的线缆规格。

布线操作
- 在电缆管道前需要先进行线缆排列。

线缆排列时要分清线缆的种类，长度以及各个方向的电缆数量。

- 按照线缆的长度和接头数量进行裁剪和连接。

- 进行地线的连接。

结论
视频监控系统布线工艺是一个细致复杂的过程，要根据具体情况采取不同的布线方式。

但无论如何都要保证布线质量，避免在后期使用过程中出现问题。

布线不仅要求安全可靠，而且要使线路布置合理、整齐，安装牢固。

线缆在建筑物内安装要保持水平或垂直，并应加套管保护和使线缆固定稳妥美观；220V强电与信号线要分开铺设，更不能穿在同一管内，距离大于50CM；并且所有走线都必须套管，PVC管和镀锌管都可以，避免老鼠咬断线路引起故障；若线路中间有断点，需将断点用烙铁焊上并做好绝缘处理；布线时一定要对线缆做好标记，方便以后的安装、调试和维护。

停车场联网方式可以分为：485通讯、TCP/IP通讯、RS422通讯等485联网线必须采用屏蔽双绞线RVVSP2*，485总线长度，理论上是可以达到1200米，建议不要超过1000米。

如果超过请选用485HUB或者中继器来改善通讯环境。

为了保证通信的稳定，在通讯线末端接电阻，或者把所有的屏蔽层都连接起来，末端可以悬空或者根据情况接到大地上。

485网络必须是总线型结构，不允许全部或局部星型结构。

TCP/IP联网线可以选择超五类非屏蔽双绞线，控制机到交换机或HUB的距离要小于100米，具体要求如下；一、工程施工布管(布槽)技术要求线管(线槽)布线有明线和暗线两种，明线管要求横平竖直、整齐美观。

暗线管要求管路短、畅通、弯头少。

线管(线槽)的固定、线管(线槽)在转弯处或直线距离每超过米应加以固定。

在不进入盒(箱)内的垂直管口，穿入导线后，应将管口作密封处理。

在门禁布线时直线管的管径利用率应为50%~60%，弯管的管径利用率应为40%~50%。

在施工过程中如出现特殊情况需要调整修改的话，必须经过公司领导和客户认可后方可施工。

在施工布线线管(线槽)时有时需要确定开槽：开槽应根据以下原则：①路线最短原则；②不破坏原有强电原则；③不破坏防水原则。

④确定开槽宽度：根据信号线的多少确定PVC管的多少，进而确定槽的宽度。

⑤确定开槽深度：若选用16mm的PVC管，则开槽深度为20-25mm；若选用20mm的PVC管，则开槽深度为25-30mm。

某公司监控布线要求
一、布线要求
1放线时应尽量避免视频线有接头。

除非用接头不可的，其接头必须采用焊接[接头不能受力]。

导线连接和分支处不应受机械力的作用。

2视频线在建筑物内安装要保持水平或垂直。

应加套管保护（塑料或铁水管，按室内配线的技术要求选配），天花板走线可用金属软管，但需固定稳妥美观
3视频线不能与220V电力线平行走线，不要走得太近，绝不能穿在同一管内。

如因环境所限，要平行走线，则要远离50CM以上。

4线穿管时，所穿视频线电源线的总面积，不超过选定管子内孔截面积的70%的限度。

线管横平竖直、整齐美观。

5线管的固定、线管在转弯处或直线距离每超过1.5米应加固定夹子。

6布线时线长要比实际距离至少留长5米以备后用，应尽量避免裸线
7室外布线时应套铁管，铁管外壳要安全接地。

二BNC头连接
BNC头接法分为三种1螺母压紧型2焊接连接型3压接连接型如下图：
其中1。

3两种系视频线连接中已不多用，以2焊接为主。

2BNC头焊完后其屏蔽网不能裸露。

常用的监控设计施工线材的估算方法我们在做方案过程中，经常遇到线材配置如：线材长度计算、线材选型、管槽选型等，根据以上问题现整理出关于线材配置方法。

一、线缆长度的估算线缆长度估算分为有图纸和没图纸两种情况：1、有图纸情况在图纸上找出线路走向，确定监控室位置;如果是大楼工程要确定监控室离线井距离及位置，如无法确认一定找业务了解清楚。

工程施工一般布线原则是就近走直线，尽量不绕弯。

单支枪最远距离用线长度一般按建筑面积的长和宽再加监控室下线长度、前端预留线之和。

一条线标准计算长度为：前端枪预留1.5米，后端从天花板到地面下线长度也就是天花板到监控柜垂直距离，一般为3.5米，监控机柜预留2米(供机柜短距离移动)这样算下来一支枪预留线路长度为1.5+3.5+2=7米，再按图纸实际环境标注的长度尺寸算出用线总长，以下图为列：建筑长40米，宽30米，监控中心在室内中间位置，那么枪A用线长度为40米+15米(30米宽度的一半)+7米(预留线)=62米，但根据工程部实际工作经验在布线过程中还要经过线缆转角、转弯等，一般会在原长度基础上增加15%，也就是62*10%=10米，那么枪A的实际长度为62米+10米=72米。

枪B用线长度为10米+15米+7米=32米，再加15%，枪B用线总长度为37米，那么两支枪各准备110米75-3视频线、RVV2*0.5电源线、RVVP3×0.5监听线就足够了，管槽长度同线缆长度。

2、无图纸情况在没有图纸情况下，需向业务了解到网点基本情况如楼高、面积、线井位置等基本信息。

然后根据楼层高度(一般楼层高3.5米，1楼在7米高度)估算垂直长度，然后再根据机柜离线井的横向距离算出线缆大概总长度。

3、电梯布线如果是大楼布线有电梯情况，线缆从哪一层进入电梯应按以下公式算出后接入：楼层÷2+1，计算出结果就是实际楼层数。

如一栋16层楼为例，16÷2+1=9应该在9层位置接线进入电梯。

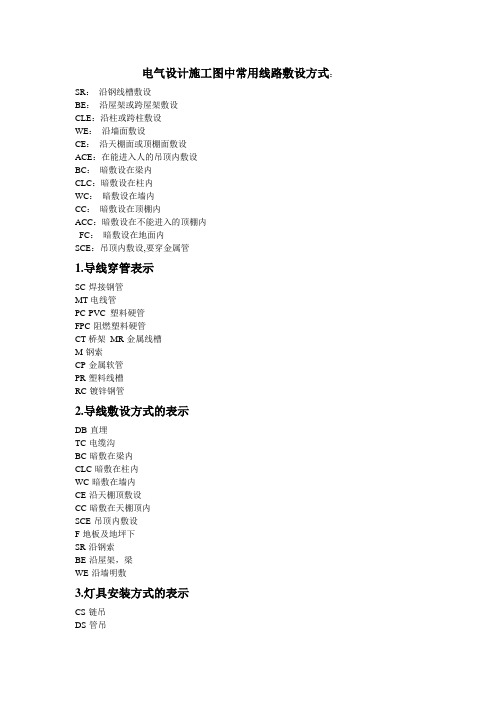

电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管1.导线穿管表示SC-焊接钢管MT-电线管PC-PVC 塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管2.导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷3.灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCRVB 是铜芯聚氯乙稀绝缘扁型软电缆RVS 是铜芯聚氯乙稀绝缘绞形连接用软电缆RVV 是铜芯聚氯乙稀绝缘聚氯乙稀护套软电缆ZR-BVR 代表阻燃铜芯聚氯乙烯绝缘软线；ZR-KVV 代表阻燃聚氯乙烯护套控制电缆；RVVP-2*1.5 代表屏蔽电缆线，电缆线截面是2*1.5mm2（指的是1 根电缆线内包裹有2 根1.5 的导线）请问通讯网电缆型号20×2×0.7 代表什么意思啊? 表示20 对芯线，表示2 【对】0.7 表示每根芯线的导体直径为0.7mm。

监控摄像头安装布线技巧！1.在目标范围的前提下，其安装高度：室内摄像头的安装高度以2.5～4m 为宜，室外以3.5～10m为宜；电梯轿箱内安装在其顶部，与电梯操纵器成对角处，且摄像头的光轴与电梯的两壁及天花板成45度角合适。

2.在线缆布设到位后，将监控摄像头全部接通电源、看看有无图像，有问题解决，然后在安装固定监控摄像头。

3.如果环境有强电，要注意摄像头安装应与地绝缘隔离，才能避免干扰。

4.如果监控摄像头不是红外一体的，则在挪动、安装监控摄像头过程中，尽量不要打开镜头。

5.如有必要，室外安装监控时要采取防雷措施。

6.摄像头安装时，一定要在比较牢固的墙面或地方。

安装后才能做到防止监控画面抖动。

7.调试红外灯要夜间进行才行。

在夜间通过显示器调整红外灯照明位置。

8.从监控摄像头引出线缆应留有1m左右余量、才能不影响监控摄像头的转动。

9.红外一体摄像头，尽量避免直射光源，因为红外灯电源控制是根据安装在红外灯板上的光敏电阻来控制红外灯的工作电源开启与否的。

10.红外摄像机视场内应尽量避免有全黑物体、空旷处、水等吸收红外光线的物体，CCD摄像机配套的红外灯是靠发射红外光在物体上反射到CCD摄像机镜头上成图像的，假如红外光被吸收或减弱，将会削弱红外灯的有效照射效果。

11.必需保障红外灯的工作指标，如红外线灯的供电电源功率必需高于红外灯本身的工作功率等。

一般的供电电源要达到2A，才能保证夜间红外灯的正常工作。

12.安装过程中要留意不要用手摸镜头，CCD靶面，避免弄脏镜头。

13.选用好的BNC头，这个非常关键。

必免维修时麻烦。

二、线路部分的安装：1.视频线：SYV75-3的视频线一般传输200米以内，75-5的传输400米以内，75-7的可传输800米；另外需要关注的是CCTV同轴电缆的质量，RG59U，RG6和RG11均要求是100%铜芯，及95%的铜质编织屏蔽层。

线路环接的最大电阻不能超过15欧姆。

间隔超过500米时就要考虑采用光缆传输。

电梯的监控布线有几种方法怎样如何布线、安装视频电缆走出电梯井的位置选择:理想的选择应在井的中部因为这时井内随行视频电缆长度大约只有井深的一半多一点最短自然引入的干扰也最小但工程上这种出线要求只能看情况争取实际工程不一定允许。

②过去在不明白原理的情况下多数出线位置都是和其他随行电缆一起走从电缆井的顶部或底部走出。

这种情况下考虑到只有一半电缆是随行运动的另一半只是固定延伸连接不运动我们把这部分叫着不动电缆这就提供了一种可能:那一半随行运动电缆只能与其他随行电缆一起捆绑走线而另一半不动电缆可以选择远离随行电缆单独走线的方法在电梯井内把视频线紧贴井璧垂直走线并把这部分电缆穿金属管或走金属槽以屏蔽干扰对这部分电缆的影响比较有效。

③随行运动部分的视频电缆与其他随行电缆捆扎时设计者应充分了解其他随行电缆的结构和分布情况捆扎时视频电缆应尽量远离电流大、频率高的电缆靠近电流小频率低的电缆捆扎这里哪怕有1厘米的选择可能也要争取因为干扰影响大小至少与距离平方成反比④摄像机金属外壳、NC头的外壳、同轴电缆的外导体等视频信号的地和电梯轿厢、导轨等要绝缘这在安装摄像机时要特别注意。

⑤摄像机供电应优选集中直流供电方式其次是选择轿厢照明电不能用动力电。

⑥供电、控制等监控用电缆尽量选用带屏蔽的电缆防止干扰信号向外泄露。

⑦从电梯井出口到控制中心的视频电缆应走金属管或走金属槽以屏蔽沿途环境干扰对这部分电缆的影响并注意这部分屏蔽与电梯井内的屏蔽应做好电气连接。

电梯监控的视频抗干扰问题从干扰成因上分析我们将主要干扰源划定在电梯机房。

干扰源: 1:电梯的拽引电机交流型要比直流型严重2:电梯在启动运行、加速过程中、积分式其他减速平层过程中要比直线匀速运行时干扰大3:使用变频器调速电梯辐射出的高频干扰要比可控硅、线/相电压变速大4:工艺规范的电梯辐射的干扰较小。

检查方法: 1:电梯设备的供电地、设备安全地、防雷地、控制设备地是否按要求隔离2:摄象机电源中心电源不得从电梯类动力线路上取电3:信号线路接头尽量少屏蔽层处理是否规范稳妥、无毛刺4:信号回路接地良好5:监控系统上各种地是否都按规定处理且有隔离由于我们的信号地往往和设备地无法隔离设备地一定要于电源地隔离、安全地隔离干扰克服: 1:最有效的方法在信号回路中设计视频抗干扰器2:对地并接旁路电容容量根据需要调整3:在信号回路中设计滤波回路、窄带视频滤波通道、陷波器、厄流圈等4:对于顶置式拽引机构和电梯机房布线时通过随行电缆在电梯井道中部穿出电梯井远离拽引机构和电梯机房干扰源同时对于监控中心在楼下的控制室在线路上将近节约一个楼层高度不过穿孔的工作量不轻5:不论顶置式、沉坑式的拽引机构和电梯机房信号、电源线尽量不从电梯机房过线孔槽同行以减小干扰6:在特殊情况下可以使用信号线单端点接地浮地输入方式7:注意安装时摄象机和轿箱间的绝缘以免将地混接起来。

监控布线施工方案监控布线施工方案1. 引言监控布线是一种重要的安全设备，用于监控、记录和保护一个区域内的活动。

在进行监控布线施工时，需要仔细规划和安排，以确保监控系统的稳定性和可靠性。

本文档将介绍监控布线施工方案的详细步骤和注意事项。

2. 施工前准备工作在开始监控布线施工之前，需要进行一些准备工作，以确保施工的顺利进行：2.1. 确定监控需求首先需要确定监控系统的需求，包括监控区域的大小、监控摄像头的数量和类型等。

根据需求确定所需的设备和布线方案。

2.2. 绘制布线图根据监控需求，绘制出监控布线的布线图。

布线图应包括监控摄像头的位置、摄像头之间的连接线路以及监控设备的位置等信息。

2.3. 准备所需材料和工具根据布线图，准备所需的布线材料，包括电缆、接头、插座等，并确保工具齐备，如电缆剥线器、钳子、螺丝刀等。

2.4. 安全措施在进行布线施工之前，需要确保施工区域的安全。

清理施工区域，避免绊倒和物品损坏的隐患，并确保施工人员佩戴个人防护装备，如手套和安全鞋。

3. 施工步骤3.1. 安装支架和摄像头根据布线图，在监控区域内安装支架和摄像头。

支架应固定牢固，摄像头位置应根据监控需求合理确定。

3.2. 铺设电缆根据布线图，铺设电缆连接摄像头和监控设备。

电缆应沿墙角或地面铺设，避免暴露在外，并注意保护电缆免受损坏。

3.3. 连接电缆使用合适的接头，将电缆连接到摄像头和监控设备上。

确保连接牢固，并检查电缆是否正确连接。

3.4. 安装监控设备根据布线图，在监控设备需要安装的位置进行安装。

确保监控设备安装牢固，并与电缆正确连接。

3.5. 配置监控系统在监控设备上进行配置，包括设置监控摄像头的参数、录像设置和网络连接等。

根据监控系统的需求进行配置。

3.6. 测试监控系统完成布线和配置后，进行监控系统的测试。

检查摄像头的画面是否清晰，监控设备是否正常工作，并进行录像测试和远程访问测试等。

4. 注意事项在监控布线施工过程中，需要注意以下事项：- 布线材料应选择质量良好的产品，并保证电缆长度和规格的准确性。
