调频发射机和接收机设计、制作与测试一、调频发射机设计制作与测试1、电路原理图及工作原理工作原理：1脚和22脚为左右声道信号输入端。
2脚和21脚连接预加重电路，可由外接的电路改变时间常数（T=22．7KΩ×C）。
3脚和20脚为低通滤波器的可调端，外接150pF 的电容可限制15KHz以上信号的输入。
4脚为滤波端，外接电容可改善参考电压的波纹系数。
5脚是立体声复合信号的输出端。
6脚接地，7脚为PLL鉴相器输出。
8脚为电源端，连接+5V 电源。
9脚为RP振荡器端，由其与外围元件构成压控振荡电路。
10脚为RF接地端。
11脚为RF信号输出端，经带通滤波器连接至天线或后级功放。
12脚为PLL电源端。
13、14脚外接-7.6MHz晶振。
15～18脚为并行数据设置端，由它们控制发射器的输出频率，19脚为导频信号调整端。
图1调频发射机设计电路原理图2、电路板设计制作过程 （1）PCB 图设计要求和注意事项○1压控振荡器电路尽量靠近芯片相应的引脚 ○2地线处理有以下几种方式： 集中地 分地线1 分地线2 分地线3 总地线 取电源地 母线接地方式 最后接电源地 一点接地方式 本电路可采取一下两种接地方式，要注意安全距离。
集中地 取电源输入地一点接地方式 各地线集中独立连接后铺铜接地 ○3要注意贴片芯片安装与焊接，不要搞错方向，以免多次拆焊烧坏芯片。
○4由于电路元件参数误差，发射频率和接收频率在 MHz 05.0均属正常。
○5本电路在高频段起振过程中需要一段时间，这是锁相环锁频需要一定时间。
如果无法锁频，即不起振或频率偏离设定值过大，可将7.5T 的电感L2稍微拉长些，但不能太长，太长后低频端的频率就无法锁频。
当然可能还有其他原因。
○6 如果低频噪声较大，主要是供电电压不稳定和布线等原因，在布线已经定型情况下，可采用以下方法减小低频噪声：1、采用蓄电池供电。
2、在发射端加一个30P 或33P 电容。
注：这样接入电容时，发射功率减小一些。
BH1417调频⽴体声发射机的制作_电路图BH1417调频⽴体声发射机的制作_电路图这款⼩电台除了能发送⾃⼰播送的⽴体声语⾳信号外，还可以将计算机声卡、游戏机、CD机、DVD机、MP3播放机、调⾳台等⽴体声信号进⾏FM调制并发射。
⼩电台的特点与功能⼩电台有两路麦克风，可以实现⽴体声节⽬的录制，如果配合普通的收⾳机就可以实现⼀套⾼保真的⽆线调频⽴体声信号的发送与接收。
如果有两套这样的⼩系统，还可以实现⽆线调频⽴体声对讲功能。
此外，还可以把⼩电台⽤于⽴体声⽆线⾳箱、⽆线话筒、⽆线⽿机、笔记本等⽆线⾳频产品的开发。
制作完成的⼩电台电路板如图所⽰。
从图中可以看到⼩电台的结构简单、紧凑，⾮常适⽤于⾃制。
⼩电台电路图如上图所⽰是⼩电台的系统电路图。
电源由(；K2插座输⼊，经C16、C17、C18和C14、C15滤波后送⼊fC2，其输出的+5V 稳压电源供给fC1使⽤，同时通过6位拨码开关中的2位(图2中的K1的M1、M2)，送给话筒放⼤电路。
MIC1将语⾳信号转换为电信号，经C3送⼊由V1、R6、R7等组成的⾳频放⼤器，放⼤后的⾳频信号经C5⾄RP1调节⾳量，最后经过C6送⼊IC1的左声道信号输⼊端。
MIC2、V2、RP2、C24等组成右声道⾳频放⼤电路，送⼊lC2的右声道信号输⼊端。
D0、D1、D2、D3(即IC1的15～18脚)接K1的4位开关，⽤于设置发射频点。
复合后的调频⽴体声载波信号由Lc1的11脚输出，经C36耦合，送⼊由V3、R21、L3、C37等组成的⾼频放⼤电路，放⼤后的信号通过C38送⼊天线ANT1发射出去。
外接⾳频信号从CK1输⼊。
LED1是电源指⽰灯。
CK2是外接电源输⼊插座，可配合空芯插头使⽤，插头中⼼是正极。
制作与调试上图是制作好的⼩电台的电路板，在焊接器件时可以参考中图的安装图，具体的安装过程可参考下图．焊接完成后，⽤8～12 V的直流电源适配器给系统供电，就可以开始进⾏调试了。

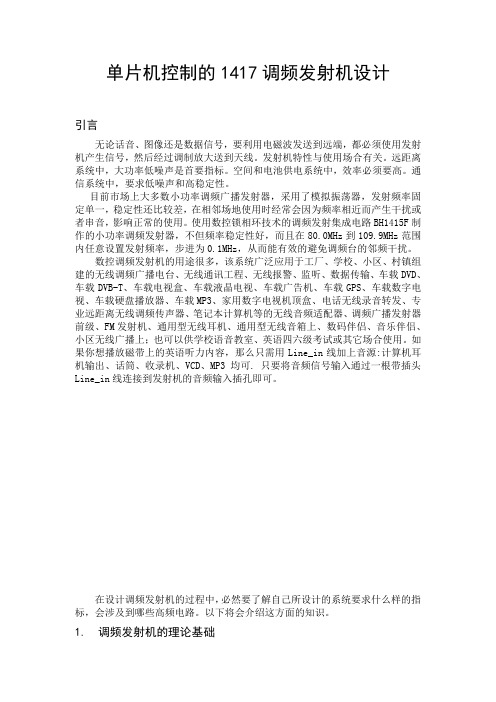

单片机控制的1417调频发射机设计引言无论话音、图像还是数据信号，要利用电磁波发送到远端，都必须使用发射机产生信号，然后经过调制放大送到天线。
发射机特性与使用场合有关。
远距离系统中，大功率低噪声是首要指标。
空间和电池供电系统中，效率必须要高。
通信系统中，要求低噪声和高稳定性。
目前市场上大多数小功率调频广播发射器，采用了模拟振荡器，发射频率固定单一，稳定性还比较差，在相邻场地使用时经常会因为频率相近而产生干扰或者串音，影响正常的使用。
使用数控锁相环技术的调频发射集成电路BH1415F制作的小功率调频发射器，不但频率稳定性好，而且在80.0MHz到109.9MHz范围内任意设置发射频率，步进为0.1MHz，从而能有效的避免调频台的邻频干扰。
数控调频发射机的用途很多，该系统广泛应用于工厂、学校、小区、村镇组建的无线调频广播电台、无线通讯工程、无线报警、监听、数据传输、车载DVD、车载DVB-T、车载电视盒、车载液晶电视、车载广告机、车载GPS、车载数字电视、车载硬盘播放器、车载MP3、家用数字电视机顶盒、电话无线录音转发、专业远距离无线调频传声器、笔记本计算机等的无线音频适配器、调频广播发射器前级、FM发射机、通用型无线耳机、通用型无线音箱上、数码伴侣、音乐伴侣、小区无线广播上；也可以供学校语音教室、英语四六级考试或其它场合使用。
如果你想播放磁带上的英语听力内容，那么只需用Line_in线加上音源:计算机耳机输出、话筒、收录机、VCD、MP3均可. 只要将音频信号输入通过一根带插头Line_in线连接到发射机的音频输入插孔即可。
在设计调频发射机的过程中，必然要了解自己所设计的系统要求什么样的指标，会涉及到哪些高频电路。
以下将会介绍这方面的知识。
1. 调频发射机的理论基础1.1 发射机基本参数发射机基本参数介绍如下：（1）频率或频率范围：用来考察微波振荡器或频率合成器的频率及其相关指标，温度频率稳定度、时间频率稳定性、频率负载牵引变化、压控调谐范围等。
BH1417 调频立体声发射机
这款小电台除了能发送自己播送的立体声语音信号外，还可以将计算机声卡、游戏机、CD 机、DVD 机、MP3 播放机、调音台等立体声信号进行FM 调制并发射。
小电台的特点与功能
小电台有两路麦克风，可以实现立体声节目的录制，如果配合普通的收音机就可以实现一套高保真的无线调频立体声信号的发送与接收。
如果有两套这样的小系统，还可以实现无线调频立体声对讲功能。
此外，还可以把小电台用于立体声无线音箱、无线话筒、无线耳机、笔记本等无线音频产品的开发。
制作完成的小电台电路板如图所示。
从图中可以看到小电台的结构简单、紧凑，非常适用于自制。
小电台电路图。
无线发射与接收基于BH1417芯片的FM无线发射电路设计类别：电源技术阅读：1439BH1417是FM无线发射芯片，它可工作于87MHz～108MHz频段，与简单的外围电路配合使用，可发射音频FM信号，它可以将计算机声卡、游戏机、CD、DVD、MP3、调音台等立体声音频信号进行立体声调制发射传输，配合普通的调频立体声接收机就可实现无线调频立体声传送。
适用于生产立体声的无线音箱、无线耳机、CD、MP3、DVD、PAD、笔记本电脑等的无线音频适配器。
BH1417的原理特性FM发射电路采用稳定频率的锁相环系统。
这一部分由高频振荡器、高频放大器及锁相环频率合成器组成。
调频由变容二极管组成的高频振荡器实现，高频振荡器是锁相环的VCO，立体声复合信号通过它直接进行调频。
高频振荡器由第9引脚外部的LC回路与内部电路组成，振荡信号经过高频放大器从11引脚输出，同时输送到锁相环电路进行比较后，从第7引脚输出一个信号，对高频振荡器的值进行修正，确保频率稳定。
一但超过锁相环设定的频率，第7引脚将输出的电平拉高；如果低于设定频率，它将输出的电平拉低；相同的时候，它的电平将不变。
1) 将预加重电路、限幅电路、低通滤波电路(LPF)一体化，使音频信号的质量比分立元件的电路(如BA1404、NJM2035等)有很大改进。
2) 采用锁相环锁频，并与调频发射电路一体化，使得发射的频率非常稳定。
3) 采用了4位拔码开关进行频率设定，可设定14个频点，使用非常方便。
BH1417的内部结构如图1所示。
它由5部分组成：音频预处理电路(加重、限幅和低通滤波)；基频产生电路(晶振、分频)；锁相环电路(相位检测、锁频)；频率设定电路(高低电平转换)；调频发射电路。
外围电路主要有拔码开关组成的频率控制电路、压控振荡器组成的载波产生电路、定时器以及一些耦合电容。
应用电路音频输入端的限幅电路设计BH1417音频输入有最大电平限制，过大的输入电平会损坏芯片。
南京理工大学毕业设计说明书(论文)作者: 学号：教学点:专业:题目:指导者：(姓名) (专业技术职务)评阅者：(姓名) (专业技术职务)2015年 5 月南京理工大学毕业设计（论文）评语学生姓名：班级、学号：题目：调频发射机的设计与实现综合成绩：毕业设计（论文）评语目次1绪论 (1)2 调频发射机的技术原理及要求 (2)2.1调频发射机的工作原理和技术特点 (2)2.2 调频发射机的分类 (2)2.3半数字调频发射机的技术优势 (3)2.4 设计方案 (3)2.4.1 调频发射模块设计方案的选择 (3)2.4.2 MCU控制电路设计方案的选择 (6)2.5 技术功能实现要求 (7)2.6 调频发射机的主要技术参数指标 (7)3 调频发射机的硬件实现 (8)3.1 调频发射机的硬件系统总体框图 (8)3.2 STC89C51RC的技术特点与功能 (8)3.2.1 STC89C51的主要技术特点 (8)3.2.2 STC89C51引脚说明 (9)3.2.3 STC89C51单片机主要功能 (10)3.3 调频发射机单片机控制电路 (11)3.4 BH1415F的功能与技术特点 (11)3.4.1 BH1415F的主要优点 (12)3.4.2 BH1415F引脚功能说明 (12)3.5 BH1415F主要功能电路 (13)3.5.1 限幅电路 (13)3.5.2 预加重电路 (14)3.5.3 立体声调频电路 (15)3.5.4 低通滤波电路 (15)3.5.5 BH1415锁相环电路 (16)3.6 BH1415F的调频发射电路 (17)4 其他硬件单元设计 (19)4.1 电源电路单元 (19)4.2 功率放大发射电路单元 (20)4.2.1无线传播半径参照表 (21)4.2.2 天线阻抗匹配 (21)4.3 信号输入电路单元 (22)4.3.1 音频信号输入电路 (22)4.3.2 麦克风信号输入电路 (22)4.4 数码管的显示电路单元 (23)5 技术软件实现 (25)5.1 BH1415F频率控制方法 (25)5.2 主程序流程图 (26)5.3 动态扫描显示子程序 (27)5.4 BH1415写频率数据子程序 (28)5.5 频率数据存储子程序 (30)6 调频发射机调试 (31)6.1 本课题设计的调频发射机 (31)6.2 发射机硬件调试 (31)6.3发射机软件程序调试 (32)结论 (34)致谢 (35)参考文献 (36)附录一 BH1415F技术指标 (36)附录二单片机控制电路图 (39)附录三 BH1415发射模块电路 (40)附录四源代码 (41)1 绪论发射机是无线通信系统中核心的设备。
e an dAl l t h i ng si nt he i rb BH1417F 立体声调频发射机的制作今天笔者要介绍的是一款容易DIY 的FM 调频发射器，采用FM 调频发射技术对立体声音频信号进行发射，使用普通的具有FM 调频收音功能的接收器(如无线耳机或收音机)就可以接收。
而且使用了控制频率稳定电路，使频率不再漂移。
如果在DIY 过程中选件和加工稍微用心一点，此FM 立体声发射器发射出的立体声信号分离度可以达到50dB ，失真小于0.3%，而且电路的稳定性大大加强。
就收发效果而言，已基本接近正规的FM 电台。
一、立体声调频发射电路图解析为了降低DIY 的难度，我们可以选择专用的调频发射集成电路来完成此发射器，笔者重点推荐东洋公司(ROHM)的调频立体声发射专用芯片BH1417F 。
BH1417F 是一款集立体声调制、FM 调制、频率合成和RF 放人器等功能于一体的大规模集成电路，仅仅需要很少的外围元器件就能够获得优异的立体声调频信号，其内部功能框图和引脚功能如图1所示。
应用BH1417F 打造立体声调频发射器的应用电路如图2所示。
该电路大致分为互个部分：由BH1417F 的22、21、20、19、1、2、3、4管脚配合与其连接的分立元件组成立体声信号输入和立体声调制部分；15、16、17、18管脚设定载波频率；BH1417F 的5、7、9、10、12管脚配合于其连接的分立元件，构成调频载波的频率振荡和射频调制部e an dAl l t h i ng si nt he i rb ei n ga re go od fo rs 分；13、14管脚外接晶体振荡器形成系统时钟；6、8为电源部分；11脚与外部连接的元件构成调频信号发射部分。
立体声信号通过1、22脚输入，配合2、3、20、21这几个管脚外部的阻容组合，完成立体声信号的低通、预加重和调制，调制后的复合信号通过5脚输出。
15、16、17、18脚输入的频率代码经过解码和鉴相后，由7脚输出PLL振荡器的控制信号VCO。
目录摘要 (2)关键词 (2)第一部分设计任务与要求： (2)一、任务 (2)二、要求 (2)第二部分方案比较、设计与论证 (3)一、方案一 (3)二、方案二 (3)三、方案三 (4)四、方案四 (6)第三部分系统框图 (8)第四部分系统硬件设计 (8)一、单片机控制部分 (8)二、调频调制发射部份 (9)三、电源系统 (11)第五部分系统软件设计 (11)一、系统流程图 (11)二、单片机控制程序模块 (11)三、BH1417F频率设定模块 (11)第六部分测试仪器和功能测试 (12)一、测试仪器 (12)二、基本功能测试 (12)第七部分发挥功能 (15)一、单片机控制调频发射机 (15)二、新型RF集成电路芯片应用 (15)结束语 (15)参考文献 (15)附录 (16)附录A 流程图 (16)附录B 程序清单 (17)摘要本次设计的调频发射机是将单片机AT89C51和调频发射机相结合，用单片机P3.0、P3.1、P3.2、P3、3作为与BH1417F的通讯端口，通过改变P3.0、P3.1、P3.2、P3、3传送的高低电平从而改变 BH1417F发射频率。
同时又用单片机去控制四个数码管动态的去显示调频发射机所发送频率。
本系统可用一个4*4的键盘将88MHZ～108MHZ分成14个频率点. 用手动方式选择其中任何一个发射频率。
调频发射机主要是采用了一片BH1417F的芯片。
BH1417F具有提高信噪比（S/N）的预加重电路、防止信号过调的限幅电路、控制输入信号频率的低通滤波电路（LPF）、产生立体声复合信号的立体声调制电路、调频发射的锁相环电路（PLL）组成。
关键词单片机数字化控制 BH1417F 调频发射第一部分设计任务与要求：一、任务设计制作一个调频发射机。
二、要求1．基本部分（1）发射频率围：88MHZ ~108MHZ；（2）发射功率≤20mW；（3）调制信号：400HZ ~1000HZ音频信号，幅度Vp-p=1伏；（4）频偏±3KHz；（在调制信号为1000HZ时）；（5）用调频收音机在10米能正常接受。
BH1417的高保真锁相环调频立体声发射模块2010-03-04 15:30这是一款性能优良的锁相环调频立体声发射板，它可以将计算机声卡、游戏机、CD、DVD、MP3、调音台等立体声音频信号进行立体声调制发射传输，板上还含有2路话筒放大电路，配合普通的调频立体声接收机就可实现高保真的无线调频立体声传送。
适合用于生产立体声的无线音箱、无线话筒、无线耳机、CD、MP3、DVD、PAD、笔记本计算机等的无线音频适配器开发生产。
日本ＲＯＨＭ公司新推出了BH1417是一个最简单而又实用的集成电路，它集锁相环电路、立体声编码电路、发送电路，外围加上几个几件就组成了一台高频定多频点的HI-FI调频立体声发送器。
而且它设置了预加重电路、限幅电路及低通滤波器，可明显地改善音质。
其总谐波失真达到了０．３％，立体声分离度为４０ｄＢ，ＲＦ输出电平为１００ｄＢ。
BH1417F是一款新推出的非常优秀的集成电路芯片，这款集成电路是由提高信噪比（S/N）的预加重电路、防止信号过调的限幅电路、控制输入信号频率的低通滤波电路（LPF）、产生立体声复合信号的立体声调制电路、调频发射的锁相环电路（PLL）组成。
BH1417F的频率特性非常出色，它能达到40dB的分离度，传送的音质可与本地调频电台比美，适合用于一些对音频指标很高的系统中。
BH1417F采用贴片式ＳＯＰ２２封装，{1}和{22}脚为左右声道信号输入端。
{2}和{21}脚连接预加重电路，可由外接的电路改变时间常数（Ｔ＝２２．７ｋΩ×Ｃ）。
{3}和{20}脚为低通滤波器的可调端，外接１５０ｐＦ的电容可限制１５ｋＨｚ以上信号的输入。
{4}脚为滤波端，外接电容可改善参考电压的波纹系数。
{5}脚是立体声复合信号的输出端。
{6}脚接地，{7}脚为ＰＬＬ鉴相器输出。
{8}脚为电源端，连接＋５Ｖ电源。
{9}脚为ＲＦ振荡器端，由其与外围元件构成压控振荡电路。
{10}脚为ＲＦ接地端。
BH1417F立体声调频发射机的制作
今天笔者要介绍的是一款容易DIY的FM调频发射器，采用FM 调频发射技术对立体声音频信号进行发射，使用普通的具有FM调频收音功能的接收器(如无线耳机或收音机)就可以接收。
而且使用了控制频率稳定电路，使频率不再漂移。
如果在DIY过程中选件和加工稍微用心一点，此FM立体声发射器发射出的立体声信号分离度可以达到50dB，失真小于0.3%，而且电路的稳定性大大加强。
就收发效果而言，已基本接近正规的FM电台。
一、立体声调频发射电路图解析
为了降低DIY的难度，我们可以选择专用的调频发射集成电路来完成此发射器，笔者重点推荐东洋公司(ROHM)的调频立体声发射专用芯片BH1417F。
BH1417F是一款集立体声调制、FM 调制、频率合成和RF放人器等功能于一体的大规模集成电路，仅仅需要很少的外围元器件就能够获得优异的立体声调频信号，其内部功能框图和引脚功能如图1所示。
应用BH1417F打造立体声调频发射器的应用电路如图2所示。
该电路大致分为互个部分：由BH1417F 的22、21、20、19、1、2、3、4管脚配合与其连接的分立元件组成立体声信号输入和立体声调制部分；15、16、17、18管脚设定载波频率；BH1417F的5、7、9、10、12管脚配合于其连接的分立元件，构成调频载波的频率振荡和射频调制部分；13、14管脚外接晶体振荡器形成系统时钟；6、8为电源部分；11脚与外部连接的元件构成调频信号发
射部分。
立体声信号通过1、22脚输入，配合2、3、20、21这几个管脚外部的阻容组合，完成立体声信号的低通、预加重和调制，调制后的复合信号通过5脚输出。
15、16、17、18脚
输入的频率代码经过解码和鉴相后，由7脚输出PLL振荡器的控制信号VCO。
此VCO控制外部的分立元件组成的高频振荡电路产生FM 调频的载波信号，并通过一个达林顿三极管
2SD2142对5脚输出的复合立体声信号进行FM 频率调制。
调制后的信号通过9脚输入到BH1417F，经过内部的射频放大器放大后的射频信号由11脚输出。
输出后的信号可以直接接到发射天线上进行发射，或者输入到射频功率放大器进行放大后发射，以扩大发射距离。
13、14脚需要外接7.6MHz的晶体振荡器，提供给BH1417F内部的鉴相、立体声信号调制等部分所需要的稳定时钟。
由BH1417F内部工作昕需的时钟部是来自7.6MHz的晶振，而晶振的工作频率一般都十分稳定。
外部调频载波信号和载波调制电路都使用VCO(压控振荡)控制的PLL(锁相环)电路进行工作，锁相环电路也足以频率稳定性著称，在大多数通信电路中部用来稳定系统频率和产生系统时钟。
所以，由BH1417F组成的调频发射器发射频率十分稳定，不会在发射过程中出现跑频或者自激振荡。
如果完全按照技术白皮书来依葫芦画瓢，在实际的DIY过程中你会发现图2中的一些元件并不好找。
因此，为方便读者进行实际制作，笔者对电路和元件稍做了改动，并优化了一部分比较重要的元件，经过实际试验达到了不错的效果(图3)。
由于存在音频相关电路，所以相关的器件需要选择对音频重放有利的型号。
如图中涉及到音频信号耦合的电容，一般选用无极性的大厂CBB，甚至WIMA的MKP此类发烧音响用电容也不过分。
图3中标示出的元件是经过重新改动的，其参数如表1所示。
表1：改动后电路中使用的主要元件
R1 电阻1／4W 47kΩ 选用5色环金属膜的较好
R2 电阻1／4W 47kΩ 选用5色环金属膜的较好
R3 电阻1／4w 3.3kΩ 选用5色环金属膜的较好
R4 电阻1／4W 6.9kΩ 选用5色环金属膜的较好
C1 无极性电容1uF 选用无感XBB系列较好好
C2 无极性电容1uF 选用无感CBB系列较好
C3 无极性电容1uF 选用无感CBB系列较好
C4 电解电容22uF 选用损耗角小的系列较好
C5 电解电容22uF 选用损耗角小的系列较好
Q1 高频三极管9018 β值尽量高
Q2 高频三极管9018 β值尽量高
L1 电感5T 直径0.6～1毫米漆包线绕制5圈，线圈直径4毫米左右
改进后的电路，把电位器换成了普通的电阻，达林顿三极管用两个常用的9018来组合，去掉了天线输出部分的“GFWB3”这个极难采购的带通滤波器，并优化了音频回路中的信号质量，对于提高可制作性和信号发射质量有很大的帮助。
这样，在具体DIY制作中，仅有BH1417F这个主芯片和KV1417E这个变容极管相对来说难购买一些，但通过邮购或大型电子市场还是可以买到的。
BH1417F的价格大约14～18元，KV1417E的价格在2元左右。
二、无线调频发射器的制作
读者可以使用万用试验电路板按上述的电路图进行搭制。
焊接过程中，首先要将BH1417F 这个贴片SOP22封装的器件使用转接板进行转接，然后再通过引线焊接到试验板中心的位置。
焊接贴片元件的时候，要使用细头的电烙铁。
先对芯片进行焊盘定位，并固定住四个脚上的焊盘，然后再逐一焊接其他焊盘。
为了避免BH1417F各管脚短路，可以先向转接板上的焊盘镀上一层很薄的锡，然后依次用烙铁烫各管脚，使锡融化，即可牢固焊接。
对其他分立元件，如果有条件的话，在上板之前用万用表等仪器测试一下，判断其好坏。
两个9018三极管尽量选用β值高的，并无需进行配对。
L1电感需要自行绕制，制作时，可以使用一段直径0.6～1mm的漆包线在直径为4 mm的圆棒上绕制5圈，绕制后，抽出圆棒，把线圈两端的漆磨掉上锡即可。
在进行有极性的电解电容焊接时，必须注意电容的极性，如果焊错的话，通电后电容肯定爆浆。
焊制成功后，一定要仔细裣查一下电路再通电。
笔者在实践过程中发现，供电电源的质量对整机的稳定性和信号的保真度有较大的影响。
建议大家使用LM317或7805等三端稳压电路进行供电。
当然，最方便的就是使用USB接口取电了。
要注意的是。
BH1417F的供电电压不要超过6V，推荐使用5V。
否则会对芯片造成损害。
通电后，一般无需做测试，只要BH1417F没有发热，就可以给L－CH和R－CH两端输入立体声信号，然后设置15、16、17、18脚来确定一个发射频率进行发射。
建议在调试时，把这些管脚用10 K的电阻接到电源负极，这样设置出来的频率就是87.7MHz，便于调试。
这些管脚和发射频率的对应关系如表2。
表2 针脚定义(L：低电平：H：高电平)
上图中的87～89MHZ的频段是可以直接设置使用的，不必对振荡电路参数进行调整。
如果要使用106～107MHZ频段的话，则需要对振荡电路中的几个电容值进行调整，此处不
进行详细的叙述，留给读者自行研究。
如果在确保焊接正确的情况下，发射器却不能正常工作，怎么办?此时，你可以试着慢慢拨动一下L1线圈的各匝间距。
如果你的收音机在对应频率点还是没有接收信号，你就需要检查电路其他部分有没有焊接失误。
由于二极管的个体差异都较大。
如果读者焊制的发射器工作失真很大的话，就需要对9018的偏置幅度进行倜整，也就是说需要调整BH1417F
的第7脚连接的20K电阻的阻值以达到满意的效果。
三、发射器效果与进一步改进的思路
此发射器接上约50cm长的电线做天线，在开阔地段有效发射距离大概是10米左右，对于在家庭房间内接收音乐或使用无线话筒而言已经足够。
但是，如果你要使用在其他场合的话，需要提高发射功率，也就是在天线输出的地方加上高频功率放大器。
对于高频功率放大器，受限于各种法规约束，在此我们不做过多讨论。
另外，由于BH1417F的发射频率是调整15、16、17、18这4个管脚的电平进行控制的。
所以，上述电路DIY成的FM调频立体声发射器在调整发射频率时不是很方便。
为了提高实用性，读者可以进一步使用常规数字电路74HC4040，对BH1417F的4个频率设管脚的电平进行控制，如图6所示。
图6中，仅用一个轻触的按键就可以做到频率的切换控制，以LED灯进行频率(代码)的指示。
具体的原理，请大家自己研究。
此文仅是笔者在制作FM 调频立体声发射器过程中的一些实践和看法，并非教科书。
由于笔者水平有限，出错之处在所难免，如果读者有疑问或者有更好的想法和思路，望大家不吝赐教。
