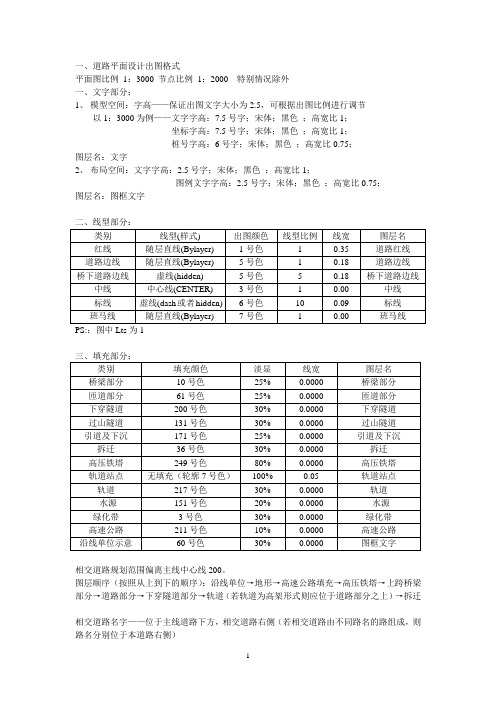

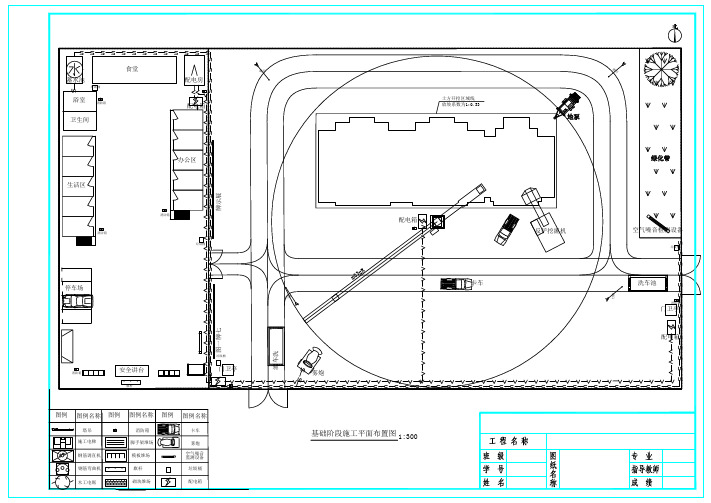

平面图比例1：3000 节点比例1：2000 特别情况除外一、文字部分：1、模型空间：字高——保证出图文字大小为2.5，可根据出图比例进行调节以1：3000为例——文字字高：7.5号字；宋体；黑色；高宽比1；坐标字高：7.5号字；宋体；黑色；高宽比1；桩号字高：6号字；宋体；黑色；高宽比0.75；图层名：文字2、布局空间：文字字高：2.5号字；宋体；黑色；高宽比1；图例文字字高：2.5号字；宋体；黑色；高宽比0.75；图层名：图框文字相交道路规划范围偏离主线中心线200。
图层顺序（按照从上到下的顺序）：沿线单位→地形→高速公路填充→高压铁塔→上跨桥梁部分→道路部分→下穿隧道部分→轨道（若轨道为高架形式则应位于道路部分之上）→拆迁相交道路名字——位于主线道路下方，相交道路右侧（若相交道路由不同路名的路组成，则路名分别位于本道路右侧）视图比例1：1以上为纵断面出图时要求说明，关于纵断面在布局中各项说明标准见文件“纵断面示意图.dwg”隧道，桥梁结构部分填充使用ansi31,45度，比例0.25三、道路横断面设计出图格式标注样式（采用样式——横断面）直线：尺寸线——颜色：黑色；线型：直线；线宽：0.0000；超出标记：0.0000；基线间距：0.3800；不隐藏尺寸线。
尺寸界限——颜色：黑色；尺寸界线1：直线；尺寸界线2：直线；线宽：0.0000；超出尺寸线：0.4000；起点偏移量：0.0625；不固定尺寸界线的长度；不隐藏尺寸界线。
箭头和符号：箭头——第一项：建筑标记；第二项：建筑标记；引线：倾斜。
圆心标记——标记大小：0.0900。
弧长符号——标注文字的前缀。
半径标注折弯——折弯角度：90。
文字：文字外观——文字样式：宋体长宽比例1 ；文字颜色：黑色；填充颜色：黑色；文字高度：0.8；不绘制文字边框。
文字位置——垂直：上方；水平：置中；从尺寸线偏移：0.0900。
文字对齐——与尺寸线对齐。
调整：调整选项——文字和箭头。
装饰工程设计图纸规范试行规定一、总则为了提高装饰工程设计图纸的质量，确保装饰工程的顺利进行，特制定本规范试行规定。
本规定适用于各类装饰工程的设计图纸，包括住宅、商业、办公等场所的装饰设计。
二、图纸内容要求（一）平面图1、应准确标明原始建筑结构的墙体、门窗、梁柱等位置和尺寸。
2、清晰展示新设计的墙体、隔断、家具布置等。
3、标注房间的名称、面积以及地面材质的种类和铺设范围。
（二）顶面图1、准确反映吊顶的造型、标高、材质和灯具布置。
2、注明吊顶上的各类检修口、风口等位置和尺寸。
（三）立面图1、各个房间的主要立面都应有相应的立面图。
2、详细标注墙面的装饰材料、造型、尺寸以及门窗的高度和位置。
（四）剖面图1、对于复杂的结构和造型，应绘制剖面图以展示内部构造和连接方式。
2、标注剖切面的标高、材料和尺寸。
（五）节点详图1、对关键的节点，如阴阳角、收口处、门窗套等，应绘制详细的节点图。
2、节点图应清晰表达材料的交接关系、施工工艺和尺寸要求。
（六）电气图1、包括照明布置图、插座布置图和电气系统图。
2、标明灯具的类型、位置和控制方式，插座的数量、位置和类型。
（七）给排水图1、如有涉及，应绘制给排水布置图。
2、标注水管的走向、管径、阀门位置和卫生洁具的布置。
三、图纸标注要求（一）尺寸标注1、所有尺寸标注应清晰、准确，采用公制单位。
2、尺寸线应与被标注的对象平行或垂直，避免倾斜。
3、标注的尺寸应包括总尺寸、分段尺寸和细部尺寸。
（二）文字标注1、文字应简洁明了，字体大小适中，易于辨认。
2、标注的内容应包括材料名称、规格、颜色、工艺要求等。
（三）符号标注1、应使用统一的符号来表示各类设备、构件和材料。
2、符号的含义应在图纸中加以说明。
四、图纸比例要求（一）平面图、顶面图、立面图等常用比例为 1:50、1:100。
（二）节点详图常用比例为 1:5、1:10、1:20。
五、图纸绘制要求（一）线条1、线条应粗细分明，轮廓线用粗线，内部填充和辅助线用细线。

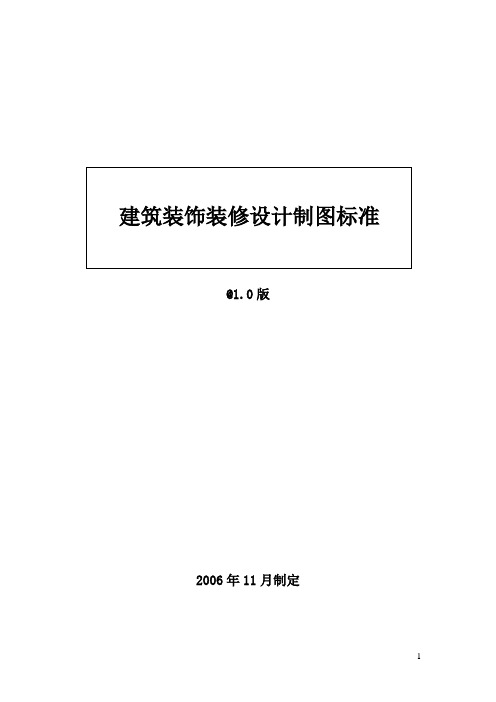

建筑装饰装修设计制图标准@1.0版2006年11月制定建筑装饰装修设计制图标准@1.1版为了做到建筑装饰工程制图基本统一、清晰简明，保证图面质量，提高制图效率，符合设计、施工、存档等的要求，以适应工程建设与装修的需要，特制定本标准。
统一软件：天正建筑7.0 或 AutoCAD2007中文版。
一、图纸幅面1.图纸幅面规格及图纸尺寸表：尺寸A0 A1 A2 A3 A4 幅面长*宽841*1189 594*841 420*594 297*420 210*297 留边10 5装订边252.图纸的短边一般不应加长,长边可加长,但应符合下表的规格：幅面尺寸长边尺寸长边加长后尺寸A0 1189 1486 1635 1783 1932 2080 2230 2378A1 841 1051 1261 1471 1682 1892 2102A2 594 743 891 1041 1189 1338 1486 1635 1783 1932 2080A3 420 630 841 1051 1261 1471 1682 1892一个工程设计中,每个专业所使用的图纸,一般不宜多于两种幅面。
(不含目录及表格所采用的A4幅面)。
二、图纸编排1.图纸编号：图号一般由“层数”、“图类”、“序号”三部分组成“层数”为平面楼层的层数，以数字计。
如果楼层数超过10层，10以下数字在十位处加0，例如：01、02、03；如果楼层数不足10层，十位处不加0，例如：1、2、3；如果工程设计范围只有一层，可不加“层数”。
“图类”分为平面（英文plane）、立面（英文erect）、详图（英文detailed）分别用字母P、E、D表示。
平面图类为P（含平面图、天花图、地面铺装图、家具布置图、墙体定位图等）；立面图类为E；详图类为D。
“序号”以双位数字计，10以下数字在十位处加0，例如：01、02、03，若有图插入时，用加入小写字母方式加入编计，例如：P02a、1P02b。
一、办公楼设计概述建筑物内供办公人员经常办公的房间称为办公室，以此为单位集合成一定数量的建筑物称为办公建筑。
办公建筑一般分为行政办公楼、专业性办公楼、出租写字楼和综合性办公楼。
综合性办公楼内除办公用房为主外，还含有一定数量的公共设施如商店、展览厅、娱乐厅等。
二、办公楼设计要点1、办公楼应根据使用性质、建立规模与标准的不同，确定各类用房。
一般由办公用房、公共用房、效劳用房和其他附属设施等组成。
各种房间的具体设置、层次和位置，应根据使用要求和具体条件确定。
建筑基地内应设停车场(库)，或在建筑物内设停车库。
办公建筑的主体局部宜有良好的朝向和日照。
2、办公楼应根据使用要求、基地面积、构造选型等条件按建筑模数确定开间和进深，并应为今后改造和灵活分隔创造条件。
3、办公楼与公寓、旅馆合建时，应在平面功能、垂直交通、防火疏散、建筑设备等方面综合考虑相互关系，进展合理安排。
综合办公楼宜根据使用功能不同分设出入口，组织好内外交通路线。
4、一般应将对外联系多的部门，布置在主要出入口附近。
机要部门应相对集中，与其他部门宜适当分隔。
其他部门按工作性质和相互关系分区布置。
5、楼梯设计应符合防火标准规定。
六层及六层以上办公楼应设电梯；主要楼梯及电梯应设于入口附近，位置要明显。
6、尽量利用室内空间或隔墙设置壁柜或壁橱。
底层及半地下室外窗宜采取防范措施。
7、办公室、研究工作室、接待室、打字室、陈列室和复印机室等房间窗地比不应小于1：6。
设计绘图室、阅览室等房间窗地比不应小于1：5。
〔窗地比为该房间侧窗洞口面积与该房间地面面积之比〕。
8、机要办公室、财务办公室、重要档案库和贵重仪表间的门应采取防盗措施，室内宜设防盗报警装置。
9、贮藏室应布置在采光、朝向较差的地方，净高不得低于。
开水间宜直接采光通风，条件不许可时应设排风装置。
三、主要房间设计说明1、办公室办公用房宜有良好的朝向和自然通风，并不宜布置在地下室。
办公室宜设计成单间式和大空间式；使用上有特殊要求的，可设计成带专用卫生间的单元式或公寓式。
家装设计图纸包括哪些内容一、完整的设计图纸包括下列内容：1.设计总说明;2.总平面图(大的公寓、别墅要有分区域或各居室平面图);3.各部位立面图及剖面图;4.节点大样图;5.固定家具制作图;6.电气平面图;7.电气系统图;8.给排水平面图(涉及改造部分);9.顶视图;10.建筑立面图(别墅);11.装修材料表。
二、平面设计图平面设计图包括底部平面设计图和顶部平面设计图两份。
平面图应有墙、柱定位尺寸，并有确切的比例。
不管图纸如何缩放，其绝对面积不变。
有了室内平面图后，设计师就可以根椐不同的房间布局进行室内平面设计。
设计师在布置之前一般会征询顾客的想法。
卧室一般有衣柜、床、梳妆台、床头柜等家具;客厅则布置沙发、组合电视柜、矮柜，有可能还有一些盆栽植物;厨房里少不了矮柜、吊柜;还会放置冰箱、洗衣机等家用电器;卫生间里则是抽水马桶、浴缸、洗脸盆三大件;书房里写字台与书柜是必不可少的，如果是一个电脑爱好者，还会多一张电脑桌。
居家的家具可以自己购买，也可以委托设计师设计。
如果房间的形状不是很好，根据设计定做家具，会取得较好的效果。
平面图表现的内容有三部分，第一部分标明室内结构及尺寸，包括居室的建筑尺寸、净空尺寸、门窗位置及尺寸;第二部分标明结构装修的具体形状和尺寸，包括装饰结构在内的位置，装饰结构与建筑结构的相互关系尺寸，装饰面的具体形状及尺寸，图上需标明材料的规格和工艺要求;第三部分标明室内家具，设备设施的安放位置及其装修布局的尺寸关系，标明家具的规格和要求。
三、设计效果图设计效果图是在平面设计的基础上，把装修后的结果用透视的形式表现出来。
通过效果图的展示，家庭装修房主能够明确装修活动结束后房间的表现形式。
它是家庭装修房主最后决定装修的重要依据。
因此是装修设计中的重要文件。
装饰效果图有黑色及彩色两种，由于彩色效果图能够真实，直观地表现各装饰面的色彩，所以它对选材和施工也有重要作用。
但应指出的是，效果图表现装修效果，在实际工程施工中受材料、工艺的限制，很难完全达到。
建筑专业-公建HSARCHITECTS1设计说明、材料做法2图纸统一标准制定（图层、线宽、线型、字体、图纸目录、图框、设计更改通知单）3图纸部分（裙房、塔楼部分）4消防（图纸、说明专篇）5管线综合、BIM配合6节能（计算、图纸、说明）7绿色建筑专篇8总图裙房塔楼宣讲目录1、图纸目录2、图纸比例3、裙房平面——拼接、拆分图4、轴线、轴号5、首层平面与用地红线、退线的关系6、防火分区示意图7、首层平面8、裙房屋面层平面9、塔楼标准层平面10、避难层平面图11、塔楼屋面平面12、立面图13、剖面图14、卫生间详图15、核心筒大样图16、楼梯详图17、墙身详图18、门窗详图19、图框内说明——附注20、商业疏散宽度计算裙房塔楼裙房、塔楼图纸目录裙房、塔楼图纸内容图纸目录需按照公司范图目录编制原则编制。
平面图立、剖面图门窗详图图纸顺序平面图立面图剖面图厨卫详图楼梯详图墙身大样门窗详图裙房、塔楼图纸比例设置■裙房、塔楼平面图选用比例1:100、1:150■裙房、塔楼立面图选用比例1:100、1:150■裙房、塔楼剖面图选用比例1:100、1:150核心筒大样图■裙房、塔楼楼梯详图1:50门窗详图■裙房、塔楼墙身节点图选用比例1:20、1:10、1:5裙房平面图如有拼接组合平面，图纸比例选用1:200、1:300，拆分平面图的界线需要至少有一个轴跨的图纸重叠，以保证施工方便和准确裙房塔楼裙房拼接平面图裙房塔楼裙房平面图需从布图、防火分区、疏散距离、疏散宽度方面着手设计。
裙房拆分平面图裙房塔楼按1:100比例拆分成三张平面图裙房拆分平面图裙房塔楼两张拆分图需要至少一个轴的图纸叠合，保证施工方便和准确。
裙房、塔楼轴线、轴号裙房塔楼编制轴线、轴号需注意的事项：1、应标注轴线总尺寸（或外包总尺寸）、轴线间尺寸柱距、跨度）2、裙房和塔楼轴号一起编制，适用于仅一栋塔楼，用一套轴网体系；例如：1,2，A ，B 。
3、裙房和塔楼分别编制轴网，两套轴网之前需有定位关系。
图纸标准一、制图规范1、图框：A、内容包含公司名称及徽记，图纸类别，修改记录，项目名称，项目编号，图纸名称，图纸编号，日期，设计，制图，校对，审核，审定，加工图图框在此基础上增加内置表格及页码。
B、图幅：暂定以A3横式幅面图纸出图。
C、图框的使用：在布局中采用“插入”方式引用图框，不可以将图框炸开，图框的比例应与图的比例一致，并采用整数比例。
2、图层：分图层绘图以方便修改，图层分为目录说明、空间、家具、地面等八大技术系统、立面、外加工、内加工、节点、大样、剖面、零部件十七大类，在这大类里再细分。
3、线型：A、按图层类别，每个图层有自己的专属的线型，线型根据图层的内容设置打印宽度，B、在反应两种材料相互关系时，比如地面铺装图中反应活动家具时，活动家具以虚线体现，在立面中体现平开门开门方向也用虚线体现。
C、中心线以点划线体现。
4、比例：A、平面图根据户型大小，一般是1:30（公寓），1:40（两室一厅），1:50（三室两厅或四室两厅的大户型），楼层总平面一般在1:100。
B、立面图一般是1:30C、节点图一般是1:5，或者1:10D、大样图一般是1:2，或者1:15、字体：安装规范工程字体为仿宋体，但一般用字都为宋体字，A、平面图的字体高度一般在100至200之间。
B、立面图字体高度一般在100至150。
C、大样及节点图中字体高度一般在2.5至10。
D、在布局图字体一般在5左右。
6、标注：A、标注的文字大小与图纸中字体大小相等或相似，文字不能有背景。
B、同一排尺寸标注的尺寸界线起端宜在同一条平行于尺寸线的直线上，尺寸线宜在同一条直线上。
C、互相平行的尺寸线，应按尺寸由小到大的顺序，从被注图样轮廓线由近向远标注。
相邻的平行尺寸线相距相同。
D、连续排列的等长尺寸宜用“个数×等长尺寸=总长”的形式标注。
E、长度尺寸数字以应以毫米为单位，除分缝精度为0.0，其他精度为0。
F、尺寸线的放置应统一，横坐标、纵坐标尺寸分别放在基准面的同一侧，不放同一侧的应就近放置；同一个特征尺寸横、纵尺寸应该标注在一个视图内。
园林施工图该图纸包含：总平面定位图总平面布置图绿化总平面图壁泉水池平面图壁泉水池立面图中心广场（绿地）平面图花池组合平面图主入口及儿童游戏场平面图花架顶平面住宅入户庭院平面图以及节点详图某街头绿地景观设计全套施工图纸包括：总平面图弧型水池墙面展开装饰框大样园路铺砖旱池大样旱池铺地大样柱顶立面大样柱顶平面大样观赏花坛大样临江平台大样人行道铺装剖面大样花坛大样石墙立面栏杆大样石墙基础花饰大样拦杆-1展开大样配筋、剖面及大样图等某中心绿地景观及绿化设计图包括：中心绿地绿化平面布置图绿荫广场铺地详图平面布置图灯光及水池平面布置图屋顶花园绿化平面布置图入口广场平面图凉亭详图入口广场东立面太极广场平面图小广场及木板道详图中心绿地局部铺地详图中心绿地局部铺地详图等园建目录园建总说明总平面及竖向标高图定位网格图(看需要)铺装总平面图景观大样索引图剖面图(景点侧视图)各景观大样图.水目录给排水总说明给排水总平面图给排水水景大样索引图各水景给排水图(平面图,系统图,材料表) 3.电气目录电气总说明配电总平面图系统图材料表4.绿化目录绿化总平面图(包括苗木表)绿化定位图(网格图)景点局部绿化图(注;看需要)1.园林设计图纸是园林设计设计人员掌握园林艺术理论、设计原理、有关工程技术及制图基本知识的基础上综合运用建筑、山石、水体、道路和植物等造园要素，经过艺术构思和合理布局所绘制的专业图纸。
2.常见的园林设计图纸主要包括以下几种。
1.总体规划设计图2.竖向设计图3.园林植物种植设计图4.园林建筑单体初步设计图5.园林工程施工图（园林工程施工图的作用主要是园林工程建设过程中对施工进行指导。
主要包括：施工总平面图、种植施工图、竖向施工图、园林建筑施工图、园路广场工程施工图、假山工程施工图、水井工程施工图及园林供电施工图等。
）3.园林总图园林总图部分应包括以下内容：总平面图、分区平面图、竖向设计图、放线定位图、铺装平面图、索引图等；对于简单小型工程，可不做分区平面图，并将竖向设计图与放线平面图合并，将铺装平面图与索引图合并4.主要有：a总平面及索引图（包括各景点的名称，各景点索引，各分区索引）b竖向设计图（包括道路节点标高及各景点控制标高、道路排水坡度，场地排水坡度，等高线的绘制）c放线平面图（包括各景点的定位，道路的宽度，定位坐标，有必要时可加设方格网）d铺装总平面图（包括材料档次定位及种类确定）e植物配置图（包括乔灌木平面布置图，地被植物平面布置图，植物名录表）f分区详图（广场、水景、节点大样）g园林建筑小品（种类很多）h水施工图（目录、给排水总说明、给排水总平面图、给排水水景大样索引图、各水景i给排水图(平面图,系统图,材料表)）j电施工图（目录、电气总说明、配电总平面图、系统图、材料表）5.完整的图纸应包括：1.图纸目录2.设计说明3.总平面，分区索引图，详图索引图4.定位图5.竖向排水6.硬质铺装图7.乔木种植图，灌木种植图。
