钢结构焊缝等级钢结构焊缝等级是指对焊缝质量进行分类和评定的标准，通常根据焊缝的外观、机械性能和非破坏检测结果进行评定。
钢结构焊缝等级的确定对于确保焊接质量、延长使用寿命、提高安全性具有重要意义。
下面将从不同等级的角度来探讨钢结构焊缝等级的相关内容。
一、一般等级焊缝一般等级焊缝是对焊接质量要求较低的焊缝等级，通常用于一些要求不太严格的工程项目，如一些临时支撑结构、轻型钢结构等。
一般等级焊缝的外观要求较低，允许存在一定程度的气孔、夹渣等缺陷，但不能影响焊缝的强度和密封性。
在机械性能方面，一般等级焊缝要求焊缝的强度满足工程要求即可，通常不需要进行特别的强度测试。
非破坏检测方面，一般等级焊缝可能只需要进行外观检查和探伤检测，不需要进行更加精密的检测方法。
二、高级等级焊缝高级等级焊缝是对焊接质量要求较高的焊缝等级，通常用于一些对焊接质量要求严格的工程项目，如桥梁、厂房等。
高级等级焊缝的外观要求非常严格，不允许出现气孔、夹渣等缺陷，焊缝表面应平整光滑。
在机械性能方面，高级等级焊缝要求焊缝的强度、韧性等性能都要满足严格的标准，通常需要进行拉伸、弯曲等多种强度测试。
非破坏检测方面，高级等级焊缝通常需要进行超声波检测、X射线检测等高精度的检测方法，以确保焊缝的质量符合要求。
三、特殊等级焊缝特殊等级焊缝是对焊接质量要求特别严格的焊缝等级，通常用于一些对焊接质量要求极高的工程项目，如核电站、航天器等。
特殊等级焊缝的外观要求非常严格，焊缝必须完全无缺陷，焊缝表面应无任何瑕疵。
在机械性能方面，特殊等级焊缝的要求更加严苛，要求焊缝具有极高的强度、韧性和疲劳寿命，通常需要进行多种复杂的强度测试。
非破坏检测方面，特殊等级焊缝通常需要进行多重、高精度的检测方法，如超声波相控阵检测、涡流检测等，以确保焊缝的质量完全符合要求。
总的来说，钢结构焊缝等级的确定是根据具体工程项目的要求来确定的，不同等级的焊缝有着不同的外观、机械性能和非破坏检测要求。
焊缝标准及质量等级管道类别I(1)毒性程度为极度危害的流体管道；(2)设计压力大于或等于10MPa的可燃流体、有毒流体的管道；(3)设计压力大于或等于4MPa小于10MPa且设计温度大于等于400C的可燃流体、有毒流体的管道；(4)设计压力大于或等于10MPa且设计温度大于或等于400C 的非可燃流体、无毒流体的管道；( 5)设计文件注明为剧烈循环工况的管道；(6)设计温度低于-20 C的所有流体管道；( 7)夹套管的内管；( 8)按本规范第8.5.6 条规定做替代性试验的管道；( 9)设计文件要求进行焊缝100%无损检测的其他管道。
II(1)设计压力大于或等于4MPa小于10MPa设计温度低于400C，毒性程度为高度危害的流体管道；(2)设计压力小于4MPa毒性程度为高度危害的流体管道；(3)设计压力大于或等于4MPa小于10MPa设计温度低于400C 的甲、乙类可燃气体和甲类可燃液体的管道；(4)设计压力大于或等于10MPa且设计温度小于400C的非可燃流体、无毒流体的管道；(5)设计压力大于或等于4MPa小于10MPa且设计温度大于等于400C的非可燃流体、无毒流体的管道;(6)设计文件要求进行焊缝20%无损检测的其他管道皿(1)设计压力大于或等于4MPa小于10MPa设计温度低于400C，毒性程度为中毒和轻度危害的流体管道；(2)设计压力小于4MPa的甲、乙类可燃气体和甲类可燃液体管道；(3)设计压力大于或等于4MPa小于10MPa设计温度低于400C 的乙、丙类可燃液体管道；(4)设计压力大于或等于4MPa小于10MPa设计温度低于400C的非可燃流体、无毒流体的管道；(5)设计压力大于1MPa小于4MPa设计温度高于或等于400C 的非可燃流体、无毒流体的管道；(6)设计文件要求进行焊缝10%无损检测的其他管道。
IV(1)设计压力小于4MPa毒性程度为中毒和轻度危害的流体管道；(2)设计压力小于4MPa的乙、丙类可燃液体管道；(3)设计压力大于1MPa小于4MPa设计温度低于400C的非可燃流体、无毒流体的管道；(4)设计压力小于或等于iMPa且设计温度大于185C的非可燃流体、无毒流体的管道； (5)设计文件要求进行焊缝5%无损检测的其他管道。

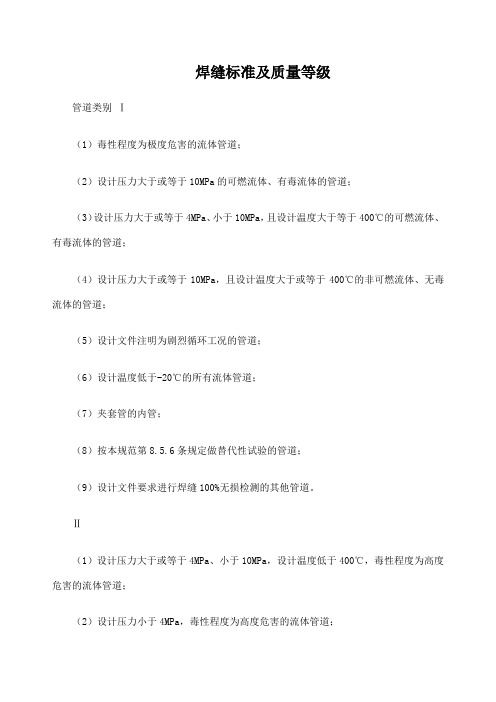

焊缝标准及质量等级管道类别Ⅰ（1）毒性程度为极度危害的流体管道；（2）设计压力大于或等于10MPa的可燃流体、有毒流体的管道；（3）设计压力大于或等于4MPa、小于10MPa，且设计温度大于等于400℃的可燃流体、有毒流体的管道；（4）设计压力大于或等于10MPa，且设计温度大于或等于400℃的非可燃流体、无毒流体的管道；（5）设计文件注明为剧烈循环工况的管道；（6）设计温度低于-20℃的所有流体管道；（7）夹套管的内管；（8）按本规范第8.5.6条规定做替代性试验的管道；（9）设计文件要求进行焊缝100%无损检测的其他管道。
Ⅱ（1）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃，毒性程度为高度危害的流体管道；（2）设计压力小于4MPa，毒性程度为高度危害的流体管道；（3）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃的甲、乙类可燃气体和甲类可燃液体的管道；（4）设计压力大于或等于10MPa，且设计温度小于400℃的非可燃流体、无毒流体的管道；（5）设计压力大于或等于4MPa、小于10MPa，且设计温度大于等于400℃的非可燃流体、无毒流体的管道；（6）设计文件要求进行焊缝20%无损检测的其他管道。
Ⅲ（1）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃，毒性程度为中毒和轻度危害的流体管道；（2）设计压力小于4MPa的甲、乙类可燃气体和甲类可燃液体管道；（3）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃的乙、丙类可燃液体管道；（4）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃的非可燃流体、无毒流体的管道；（5）设计压力大于1MPa小于4MPa，设计温度高于或等于400℃的非可燃流体、无毒流体的管道；（6）设计文件要求进行焊缝10%无损检测的其他管道。
Ⅳ（1）设计压力小于4MPa，毒性程度为中毒和轻度危害的流体管道；（2）设计压力小于4MPa的乙、丙类可燃液体管道；（3）设计压力大于1MPa小于4MPa，设计温度低于400℃的非可燃流体、无毒流体的管道；（4）设计压力小于或等于1MPa，且设计温度大于185℃的非可燃流体、无毒流体的管道；（5）设计文件要求进行焊缝5%无损检测的其他管道。
焊缝的无损检测要求及等级分类解释焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级，1. 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为1) 作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级；2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。
2 .不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级3 .重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透．焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级.4.不要求焊透的I形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为：1)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；2) 对其他结构，焊缝的外观质量标准可为二级。
外观检查一般用目测，裂纹的检查应辅以5 倍放大镜并在合适的光照条件下进行，必要时可采用磁粉探伤或渗透探伤，尺寸的测量应用量具、卡规。
焊缝外观质量应符合下列规定:一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级焊缝和二级焊缝不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷；二级焊缝的外观质量除应符合本条第一款的要求外，尚应满足下表的有关规定；8 设计文件指定进行射线探伤或超声波探伤不能对缺陷性质作出判断时，可采用射线探伤进行检测、验证。
9 射线探伤应符合现行国家标准GB/T 3323-2005《钢熔化焊对接接头射线照相和质量分级》的规定，射线照相的质量等级应符合AB级的要求。
一级焊缝评定合格等级应为GB/T 3323-2005《钢熔化焊对接接头射线照相和质量分级》的Ⅱ级及Ⅱ级以上，二级焊缝评定合格等级应为GB/T 3323-2005《钢熔化焊对接接头射线照相和质量分级》的Ⅲ级及Ⅲ级以上。
管道类别Ⅰ（1）毒性程度为极度危害的流体管道；（2）设计压力大于或等于10MPa的可燃流体、有毒流体的管道；（3）设计压力大于或等于4MPa、小于10MPa,且设计温度大于等于400℃的可燃流体、有毒流体的管道；(4)设计压力大于或等于10MPa，且设计温度大于或等于400℃的非可燃流体、无毒流体的管道;（5)设计文件注明为剧烈循环工况的管道；（6）设计温度低于—20℃的所有流体管道；(7）夹套管的内管；(8）按本规范第8。
5.6条规定做替代性试验的管道；(9）设计文件要求进行焊缝100%无损检测的其他管道。
Ⅱ（1)设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃，毒性程度为高度危害的流体管道;（2）设计压力小于4MPa，毒性程度为高度危害的流体管道；(3）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃的甲、乙类可燃气体和甲类可燃液体的管道；(4)设计压力大于或等于10MPa，且设计温度小于400℃的非可燃流体、无毒流体的管道; （5）设计压力大于或等于4MPa、小于10MPa，且设计温度大于等于400℃的非可燃流体、无毒流体的管道；（6)设计文件要求进行焊缝20%无损检测的其他管道。
Ⅲ（1）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃，毒性程度为中毒和轻度危害的流体管道；（2）设计压力小于4MPa的甲、乙类可燃气体和甲类可燃液体管道；（3）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃的乙、丙类可燃液体管道；（4)设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃的非可燃流体、无毒流体的管道；(5）设计压力大于1MPa小于4MPa，设计温度高于或等于400℃的非可燃流体、无毒流体的管道；(6)设计文件要求进行焊缝10％无损检测的其他管道.Ⅳ（1)设计压力小于4MPa,毒性程度为中毒和轻度危害的流体管道；（2）设计压力小于4MPa的乙、丙类可燃液体管道；（3）设计压力大于1MPa小于4MPa,设计温度低于400℃的非可燃流体、无毒流体的管道；(4)设计压力小于或等于1MPa，且设计温度大于185℃的非可燃流体、无毒流体的管道；（5)设计文件要求进行焊缝5%无损检测的其他管道.Ⅴ设计压力小于或等于1.0MPa，且设计温度高于—20℃但不高于185℃的非可燃流体、无毒流体的管道.注：氧气管道的焊缝检查等级由设计文件的规定确定。
标准文档管道类别Ⅰ（1）毒性程度为极度危害的流体管道；（2）设计压力大于或等于10MPa的可燃流体、有毒流体的管道；（3）设计压力大于或等于4MPa、小于10MPa，且设计温度大于等于400℃的可燃流体、有毒流体的管道；（4）设计压力大于或等于10MPa，且设计温度大于或等于400℃的非可燃流体、无毒流体的管道；（5）设计文件注明为剧烈循环工况的管道；（6）设计温度低于-20℃的所有流体管道；（7）夹套管的内管；（8）按本规范第8.5.6条规定做替代性试验的管道；（9）设计文件要求进行焊缝100%无损检测的其他管道。
Ⅱ（1）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃，毒性程度为高度危害的流体管道；（2）设计压力小于4MPa，毒性程度为高度危害的流体管道；（3）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃的甲、乙类可燃气体和甲类可燃液体的管道；（4）设计压力大于或等于10MPa，且设计温度小于400℃的非可燃流体、无毒流体的管道；（5）设计压力大于或等于4MPa、小于10MPa，且设计温度大于等于400℃的非可燃流体、无毒流体的管道；（6）设计文件要求进行焊缝20%无损检测的其他管道。
Ⅲ（1）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃，毒性程度为中毒和轻度危害的流体管道；（2）设计压力小于4MPa的甲、乙类可燃气体和甲类可燃液体管道；（3）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃的乙、丙类可燃液体管道；（4）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃的非可燃流体、无毒流体的管道；（5）设计压力大于1MPa小于4MPa，设计温度高于或等于400℃的非可燃流体、无毒流体的管道；（6）设计文件要求进行焊缝10%无损检测的其他管道。
Ⅳ（1）设计压力小于4MPa，毒性程度为中毒和轻度危害的流体管道；（2）设计压力小于4MPa的乙、丙类可燃液体管道；（3）设计压力大于1MPa小于4MPa，设计温度低于400℃的非可燃流体、无毒流体的管道；（4）设计压力小于或等于1MPa，且设计温度大于185℃的非可燃流体、无毒流体的管道；（5）设计文件要求进行焊缝5%无损检测的其他管道。
管道类别Ⅰ（1）毒性程度为极度危害的流体管道；（2）设计压力大于或等于10MPa的可燃流体、有毒流体的管道；（3）设计压力大于或等于4MPa、小于10MPa，且设计温度大于等于400℃的可燃流体、有毒流体的管道；（4）设计压力大于或等于10MPa，且设计温度大于或等于400℃的非可燃流体、无毒流体的管道；（5）设计文件注明为剧烈循环工况的管道；（6）设计温度低于-20℃的所有流体管道；（7）夹套管的内管；（8）按本规范第8.5.6条规定做替代性试验的管道；（9）设计文件要求进行焊缝100%无损检测的其他管道。
Ⅱ（1）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃，毒性程度为高度危害的流体管道；（2）设计压力小于4MPa，毒性程度为高度危害的流体管道；（3）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃的甲、乙类可燃气体和甲类可燃液体的管道；（4）设计压力大于或等于10MPa，且设计温度小于400℃的非可燃流体、无毒流体的管道；（5）设计压力大于或等于4MPa、小于10MPa，且设计温度大于等于400℃的非可燃流体、无毒流体的管道；（6）设计文件要求进行焊缝20%无损检测的其他管道。
Ⅲ（1）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃，毒性程度为中毒和轻度危害的流体管道；（2）设计压力小于4MPa的甲、乙类可燃气体和甲类可燃液体管道；（3）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃的乙、丙类可燃液体管道；（4）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃的非可燃流体、无毒流体的管道；（5）设计压力大于1MPa小于4MPa，设计温度高于或等于400℃的非可燃流体、无毒流体的管道；（6）设计文件要求进行焊缝10%无损检测的其他管道。
Ⅳ（1）设计压力小于4MPa，毒性程度为中毒和轻度危害的流体管道；（2）设计压力小于4MPa的乙、丙类可燃液体管道；（3）设计压力大于1MPa小于4MPa，设计温度低于400℃的非可燃流体、无毒流体的管道；（4）设计压力小于或等于1MPa，且设计温度大于185℃的非可燃流体、无毒流体的管道；（5）设计文件要求进行焊缝5%无损检测的其他管道。
《钢结构设计规范》（GB 50017━2003）中是根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按四条原则分别选用不同的质量等级，一共有三个等级。
四条原则如下：1在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质缝等级为:1)作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受限时应为二级;2)作用力平行于焊缝长度方向的纵向对接焊缝应为二级。
2不需要汁算疲劳的构件中，凡要求与母材等强的对接焊缝应护焊透，其质量等级当受拉时应不低于二级，受压时宜为二级。
3重级工作制和起重量Q≥50t的中级工作制吊车梁的腹板与上翼缘之间以及吊车桁架上弦杆与节点板之间的T形接头焊缝均要求焊透，焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级。
4不要求焊透的T形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为:1)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级;2)对其他结构，焊缝的外观质量标准可为三级。
对应的就是《钢结构工程施工质量验收规范》和《JGJ 81-2002建筑钢结构焊接技术规程》中所要求的焊缝要达到的质量要求（包括外观和无损探伤等）。
《GB/T3323-2005金属熔化焊焊接接头射线照相》中的焊缝质量分类是在对焊缝进行射线照相时，根据焊缝缺陷的性质和数量,将该焊缝的质量分为四级：（1）Ⅰ级焊缝：内应无裂纹、未熔合、未焊透和条状夹渣.（2）Ⅱ级焊缝：内应无裂纹、未熔合和未焊透.（3）Ⅲ级焊缝：内应无裂纹、未熔合以及双面焊和加垫板的单面焊中的未焊透.不加垫板的单面焊中的未焊透允许长度按表10条状夹渣长度的Ⅲ级评定.（4）焊缝缺陷超过Ⅲ级者为Ⅳ级.对于《钢结构设计规范》（GB 50017━2003）所提到的三个级别焊缝，在对一级和二级焊缝进行无损探伤时，对于一级焊缝要达到《GB/T3323-2005金属熔化焊焊接接头射线照相》中的Ⅱ级以上，对于二级焊缝要达到《GB/T3323-2005金属熔化焊焊接接头射线照相》中的Ⅲ级以上。
焊缝标准及质量等级管道类别Ⅰ（1）毒性程度为极度危害的流体管道；（2）设计压力大于或等于10MPa的可燃流体、有毒流体的管道；（3）设计压力大于或等于4MPa、小于10MPa，且设计温度大于等于400℃的可燃流体、有毒流体的管道；（4）设计压力大于或等于10MPa，且设计温度大于或等于400℃的非可燃流体、无毒流体的管道；（5）设计文件注明为剧烈循环工况的管道；（6）设计温度低于-20℃的所有流体管道；（7）夹套管的内管；（8）按本规范第8.5.6条规定做替代性试验的管道；（9）设计文件要求进行焊缝100%无损检测的其他管道。
Ⅱ（1）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃，毒性程度为高度危害的流体管道；（2）设计压力小于4MPa，毒性程度为高度危害的流体管道；（3）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃的甲、乙类可燃气体和甲类可燃液体的管道；（4）设计压力大于或等于10MPa，且设计温度小于400℃的非可燃流体、无毒流体的管道；（5）设计压力大于或等于4MPa、小于10MPa，且设计温度大于等于400℃的非可燃流体、无毒流体的管道；（6）设计文件要求进行焊缝20%无损检测的其他管道。
Ⅲ（1）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃，毒性程度为中毒和轻度危害的流体管道；（2）设计压力小于4MPa的甲、乙类可燃气体和甲类可燃液体管道；（3）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃的乙、丙类可燃液体管道；（4）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃的非可燃流体、无毒流体的管道；（5）设计压力大于1MPa小于4MPa，设计温度高于或等于400℃的非可燃流体、无毒流体的管道；（6）设计文件要求进行焊缝10%无损检测的其他管道。
Ⅳ（1）设计压力小于4MPa，毒性程度为中毒和轻度危害的流体管道；（2）设计压力小于4MPa的乙、丙类可燃液体管道；（3）设计压力大于1MPa小于4MPa，设计温度低于400℃的非可燃流体、无毒流体的管道；（4）设计压力小于或等于1MPa，且设计温度大于185℃的非可燃流体、无毒流体的管道；（5）设计文件要求进行焊缝5%无损检测的其他管道。
焊缝质量标准 4.1 保证项目 4.1.1 焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。 4.1.2 焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。 4.1.3 Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。 4.1.4 焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。 4.2 基本项目 4.2.1 焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。 4.2.2 表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm 长度焊缝内允许直径≤0.4t；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。4.2.3 咬边：Ⅰ级焊缝不允许。Ⅱ级焊缝：咬边深度≤0.05t，且≤0.5mm，连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。Ⅲ级焊缝：咬边深度≤0.lt，且≤lmm。注：t 为连接处较薄的板厚。4.3 允许偏差项目，见表5-1。 5 成品保护。 5.1 焊后不准撞砸接头，不准往刚焊完的钢材上浇水。低温下应采取缓冷措施。 5.2 不准随意在焊缝外母材上引弧。 5.3 各种构件校正好之后方可施焊，并不得随意移动垫铁和卡具，以防造成构件尺寸偏差。隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。 5.4 低温焊接不准立即清渣，应等焊缝降温后进行。 6 应注意的质量问题 6.1 尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。 6.2 焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭10～15mm，焊接中木允许搬动、敲击焊件。 6.3 表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。 6.4 焊缝夹渣：多层施焊应层层将焊渣清除干净，操作中应运条正确，弧长适当。注意熔渣的流动方向，采用碱性焊条时，上须使熔渣留在熔渣后面。 7 质量记录。本工艺标准应具备以下质量记录： 7.1 焊接材料质量证明书。 7.2 焊工合格证及编号。 7.3 焊接工艺试验报告。 7.4 焊接质量检验报告、探伤报告。 7.5 设计变更、洽商记录。 7.6 隐蔽工程验收记录。 7.7 其它技术文件。 焊缝等级分类及无损检测要求 焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级， 1. 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为 1) 作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级； 2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。 2 .不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级 3 .重级工作制和起重量Q≥50t吊车梁的腹板与L翼缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透．焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级 4 .不要求焊透的’I'形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为： 1)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级 ； 2) 对其他结构，焊缝的外观质量标准可为二级。 外观检查一般用目测，裂纹的检查应辅以5 倍放大镜并在合适的光照条件下进行，必要时可采用磁粉探伤或渗透探伤，尺寸的测量应用量具、卡规。 焊缝外观质量应符合下列规定: 1 一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级焊缝和二级焊缝不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷； 2 二级焊缝的外观质量除应符合本条第一款的要求外，尚应满足下表的规定； 3 三级焊缝的外观质量应符合下表有关规定 检测项目 二级 三级
未焊满 ≤0.2+0.02t 且≤1mm，每 100mm 长度焊缝内未焊满累积 长度≤25mm ≤0.2+0.04t 且≤2mm， 100mm 长度焊缝内未焊满累积≤25mm
根部收缩 ≤0.2+0.02t 且≤1. 长度限 ≤0.2+0.04t 且≤2mm，长度不限
咬 边 ≤0.05t且≤0.5mm，连续长度≤100mm，且焊缝两侧咬边总长≤10％焊缝全长 ≤0．1t 且≤1mm，长度不限 裂 纹 不允许 允许存在长度≤5mm 的弧坑纹 电弧擦伤 不允许 允许存在个别电弧擦伤
接头不良 缺口深度≤0.5t 且≤0.5mm，每1000mm 长度焊缝内不得超过1 处 缺口深度≤0.1t 且≤1mm，每 1000mm 长度焊缝内不得超过 1 处
表面气孔 不允许 每50mm 长度焊缝内允许存在 直径≤0．4t 且≤3mm 的气孔2 个；孔距应≥6倍孔径 表面夹渣 不允许 深≤0．2t，长≤0．5t 且≤ 20mm 设计要求全焊透的焊缝，其内部缺陷的检验应符合下列要求: 1 一级焊缝应进行100%的检验，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B 级检验的Ⅱ级及Ⅱ级以上； 2 二级焊缝应进行抽检，抽检比例应不小于20%，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B级检验的Ⅲ级及Ⅲ级以上； 3 全焊透的三级焊缝可不进行无损检测。 4 焊接球节点网架焊缝的超声波探伤方法及缺陷分级应符合国家现行标准JG/T203-2007《钢结构超声波探伤及质量分级法》的规定。 5 螺栓球节点网架焊缝的超声波探伤方法及缺陷分级应符合国家现行标准JG/T203-2007《钢结构超声波探伤及质量分级法》的规定。 6 箱形构件隔板电渣焊焊缝无损检测结果除应符合GB50205-2001标准第7.3.3 条的有关规定外，还应按附录C 进行焊缝熔透宽度、焊缝偏移检测。 7 圆管T、K、Y 节点焊缝的超声波探伤方法及缺陷分级应符合GB50205-2001标准附录D的规定。 8 设计文件指定进行射线探伤或超声波探伤不能对缺陷性质作出判断时，可采用射线探伤进行检测、验证。 9 射线探伤应符合现行国家标准《钢熔化焊对接接头射线照相和质量分级》(GB 3323)的规定，射线照相的质量等级应符合AB 级的要求。一级焊缝评定合格等级应为《钢熔化焊对接接头射线照相和质量分级》(GB 3323)的Ⅱ级及Ⅱ级以上，二级焊缝评定合格等级应为《钢熔化焊对接接头射线照相和质量分级》(GB 3323)的Ⅲ级及Ⅲ级以上。 10 以下情况之一应进行表面检测: 1）外观检查发现裂纹时，应对该批中同类焊缝进行100%的表面检测； 2）外观检查怀疑有裂纹时，应对怀疑的部位进行表面探伤； 3）设计图纸规定进行表面探伤时； 4）检查员认为有必要时。 铁磁性材料应采用磁粉探伤进行表面缺陷检测。确因结构原因或材料原因不能使用磁粉探伤时，方可采用渗透探伤。磁粉探伤应符合国家现行标准《焊缝磁粉检验方法和缺陷磁痕的分级》(JB/T 6061)的规定，渗透探伤应符合国家现行标准《焊缝渗透检验方法和缺陷迹痕的分级》(JB/T 6062)的规定。磁粉探伤和渗透探伤的合格标准应符合外观检验的有关规定。 设计要求全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷的检验，超 声波探伤不能对缺陷作出判断时，应采用射线探伤，其内部缺陷分级及探伤方法应符合现行国家标准《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345或《钢熔化焊对接接头射结照相和质量分级》GB3323的规定。 焊接球节点网架焊缝、螺栓球节点网架焊缝及圆管T、K、Y形点相贯线焊缝，其内部缺陷分级及探伤方法应分别符合国家现行标准JG/T203-2007《钢结构超声波探伤及质量分级法》、《建筑钢结构焊接技术规程》JGJ81的规定。一级、二级焊缝的质量等级及缺陷分级应符合下表的规定。
一、二级焊缝质量等级及缺陷分级 焊 缝 质 量 等 级 一 级 二 级
内部缺陷 超声波探伤
评定等级 Ⅱ Ⅲ
检验等级 B级 B级 探伤比例 100% 20%
内部缺陷 射线探伤
评定等级 Ⅱ Ⅲ
检验等级 AB级 AB级 探伤比例 100% 20% 注： 探伤比例的计数方法应按以下原则确定：（1）对工厂制作焊缝，应按每条焊缝计算百分比，且探伤长度应不小于200mm,当焊缝长度不足200 mm时，应对整条焊缝进行探伤；（2）对现场安装焊缝，应按同一类型、同一施焊条件的焊缝条数计算百分比，探伤长度应不小于200 mm，并应不少于1条焊缝。
说明：根据结构的承载情况不同，现行国家标准《钢结构设计规范》 GBJ17中将焊缝的质量为分三个质量等级。内部缺陷的检测一般可用超声波探伤和射线探伤。射线探伤具有直观性、一致性好的优点，过去人们觉得射线探伤可靠、客观。但是射线探伤成本高、操作程序复杂、检测周期长，尤其是钢结构中大多为T形接头和角接头，射线检测的效果差，且射线探伤对裂纹、未熔合等危害性缺陷的检出率低。超声波探伤则正好相反，操作程序简单、快速，对各种接头形式的适应性好，对裂纹、未熔合的检测灵敏度高，因此世界上很
