重复接地的做法

1、本表头由交底人填写，交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称"栏；3、交底提要应根据交底内容把交底重要内容写上。

1、本表头由交底人填写，交底人与接受交底人各保存一份,安全员一份；2、当做分部、分项施工作业安全交底时，应填写“分部、分项工程名称"栏；3、交底提要应根据交底内容把交底重要内容写上。

1、本表头由交底人填写,交底人与接受交底人各保存一份,安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；3、交底提要应根据交底内容把交底重要内容写上。

1、本表头由交底人填写,交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏;3、交底提要应根据交底内容把交底重要内容写上。

1、本表头由交底人填写,交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；1、本表头由交底人填写，交底人与接受交底人各保存一份，安全员一份;2、当做分部、分项施工作业安全交底时，应填写“分部、分项工程名称”栏;1、本表头由交底人填写,交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；1、本表头由交底人填写,交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时，应填写“分部、分项工程名称”栏；1、本表头由交底人填写，交底人与接受交底人各保存一份，安全员一份;2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；1、本表头由交底人填写,交底人与接受交底人各保存一份,安全员一份；2、当做分部、分项施工作业安全交底时，应填写“分部、分项工程名称”栏；1、本表头由交底人填写，交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；1、本表头由交底人填写，交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称"栏；1、本表头由交底人填写,交底人与接受交底人各保存一份,安全员一份;2、当做分部、分项施工作业安全交底时，应填写“分部、分项工程名称”栏;1、本表头由交底人填写，交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；1、本表头由交底人填写，交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；1、本表头由交底人填写,交底人与接受交底人各保存一份,安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；1、本表头由交底人填写,交底人与接受交底人各保存一份，安全员一份;2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏;3、交底提要应根据交底内容把交底重要内容写上.。

劳动防护用品、用具；
2) 停电操作时要求悬挂各种警示牌，并应有人在旁
进行监护。
3、根据作业场所的工作条件 做好电气设备的选型、
供电线路截面的选用和采用相应等级的工作电压。
选择电气设备的总原则是 ：技术上可行，经济上
合理，安全上可靠。
2023/8/8
7
▲ 预防措施 3、根据作业场所的工作条件 采用相应等级的工作
而设置的接地。
5、屏蔽接地
为了防止电磁感应对电气设备的金属外壳、屏蔽
罩、屏蔽线的金属外皮及建筑物金属屏蔽等进行的接
地。
2023/8/8
16
▲ 电气设备接地的一般要求 1、电气设备一般应接地或接零，以保护人身和设备
的安全 1) 一般三相四线制的电力系统 应采用保护接零、
重复接地； 2) 三相五线制的电力系统 工作零线和保护零线都
6) 中性点直接接地的低压系统电气设备的专用接地
线可与相线一起敷设，其截面积一般不大于：钢为 80mm²、铜为50mm²、铝为70mm²。
7) 不得使用蛇皮管、保温管的金属网或外皮及低压 照明导线或电缆的铅保护套做接地线。
2023/8/8
24
▲ 电力系统的接地装置
3、接地线的设置应注意
8) 便携式用电设备应用电缆中的专用线芯接地，严 禁利用设备的零线接地。
要求：采用双回路或环行回路供电。
3、三级用户：
除一级、二级以外的负荷都属于三级负荷。（如：工人住 宅区、机电修配厂等）
要求：一回路即可。
2023/8/8
5
1.2.2 电压等级要求：
1、高压不超过10KV。
2、低压不应超过1140V。
3、信号、照明、电话和手持式电气设备的供电电 压不应超过127V。

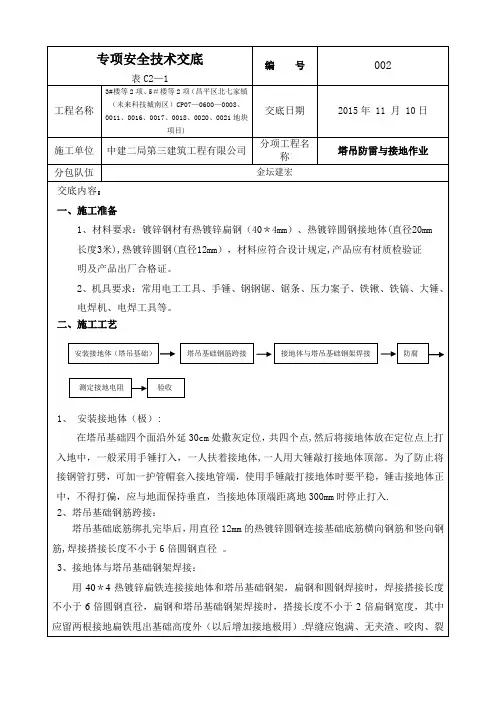

塔吊基础防雷接地装置焊接做法一、施工依据1.1《建筑电气工程施工质量验收规范》GB 50303-2015；二、施工做法2.1采用独立塔吊基础时当塔吊不在建筑结构底板范围时，只能采用独立基础。

如下图1～2。

此法接地主要靠工程桩，为保证接地效果，应将所有的工程桩连接在一起，由对角引出扁钢，打孔，作为接地点，用25mm2铜线将与镀锌扁钢进行连接。

基础钢筋网上下两层也应与接地网焊接在一起。

塔吊电箱接地点可以在两条扁钢中任选一条作为重复接地点。

2.2接地连接线的规格为圆钢12，扁钢-40×4。

2.3圆钢与圆钢搭接长度为6倍圆钢直径，双面施焊，圆钢与扁钢搭接长度为6倍圆钢直径，双面施焊，扁钢与扁钢搭接长度为2倍扁钢宽度，三面施焊。

图1：独立基础塔吊基础接地立面图图2：独立基础塔吊基础接地平面图2.2当塔吊在建筑结构底板范围时，可采用将基础埋入建筑结构底板下的方式。

如下图3～4。

塔吊基础利用基础底板上下两层主筋中的两根通长焊接形成的基础接地网，并与相应锚杆钢筋网进行焊接，以此作为防雷接地及电气设备接地的公用装置。

随着结构底板的施工，接地电阻会不断降低，当地板完成时，接地电阻值≤1Ω。

此法可可保证塔吊接地的良好。

图3：塔吊基础埋入结构底板下接地立面图图4：塔吊基础埋入结构底板下接地平面图2.3当塔吊在建筑结构底板范围时，可采用将塔吊基础埋与建筑机构底板作为整体的方式。

如下图5～6。

图5：塔吊基础埋与结构底板作为整体时接地立面图图6：塔吊基础埋与结构底板作为整体时接地平面图三、总结3.1涡流检测（ET）：是利用探头线圈内流动的高频电流可在焊缝表面感应出涡流的效应，有缺陷会改变涡流磁场，引起线圈输出变化来反映缺陷。

其检验参数控制相对困难，可检验导中材料表面或焊缝与堆焊层表面或近表面缺陷。

TN-C、TN-S、TN-C-S 这三种系统各有什么特点？各应用在什么情况？
上面的三个【接地型式】都要求变压器中性点接地。

TN-C：三相四线制供电，分别引出L1,L2,L3,PEN。

PEN为【保护接零】方式，即设备外壳连接到工作零线上（通常PEN要在用电侧进线处做重复接地）。

节省线路有色金属，工业供电常用（三相负荷相对平衡运行时，PEN线上的电流一般不太大），民用建筑不用。

TN-S:三相五线制供电，分别引出L1,L2,L3,N,PE。

N为工作零线，PE为专用【保护接地】线，即设备外壳连接到PE上。

因为用5线配电，有色金属用量大，多为民用建筑配电选择方式，对于大量单相负荷造成的三相不平衡问题，因为N 为专用，平时PE不导电，安全性好。

TN-C-S：变压器引出为TN-C方式，在某级配电系统开始将PE与N从PEN中区分开（二者此后不得再见面握手），也就是该分歧点之前为TN-C型式，此后类似TN-S（不是真正的TN-S）。

对于要求不严格的民用建筑可以选用，如变压器及一级配电用TN-C，在建筑电源进线总箱处将PE从PEN中分离，建筑二级配电仍为5线制。

无论什么方式，变压器的中性点一般都是接地的（包括外壳），所以对变压器来说，PE、N是连接在一起的。

补充：
对变压器，TT、TN-S中性点接地方式相同，比如用扁钢将变压器外壳接到【总接地装置】上，变压器的N排也与之连接（可以有不同做法），但通过工作电流的N线（到开关柜）和五线制的PE必须按照设计要求，一般仍是铜排、母线。

TN-S系统中，PE、N是共同接到变压器（已经接地的）N端的。

接地线的设置按照建设部的相关规定，电焊机、配电箱采用的是三相五线制，保护接零接在PE线上；二、如电焊机或配电箱需要重复接地，接地极一般是用3根钢桩（钢筋、角钢、钢管等）打入地下，形成一组接地，别忘了进行电阻测试；螺纹钢筋是不可用作接地极的。

三、配电箱内的接地和保护接零是分开的；（PE线与接地线永不相交）四、如将接地接在基础的螺栓上或是基础外露的钢筋上也可以，但是要注意的是：如果电焊机的二侧线零线接在了钢结构上或是与螺栓、基础钢筋上，这个接地是不可用的。

五、建设部的JGJ46-2005《施工现场临时用电安全技术规范》要求，应采用双线接地。

如果利用导线将焊机外壳与大地连接起来，外壳漏电时，外壳与大地形成一条良好的电流通路，当人碰到外壳时，相对电压就可大为降低，就可以达到防止触电的目的，所以电焊机外壳要接地。

六、电网电源如为三相三线制或单相制时，焊机外壳和二次线圈引出线的一端，应安放保护接地线。

接地装置可以利用自然接地极(如与大地有可靠连接的建筑物的金属结构，敷设于地下的管道等)。

严禁以氧气、乙炔、煤气等易燃易爆气体管道作为接地极。

七、接地极还必须满足下列要求：1、必须接触良好，接地电阻值不得超过4Ω；2、接地用导线应具有良好的导电性，截面积不得小于12mm²(铁质)；3、接地线应用螺丝拧紧，为防止松弛，应加装弹簧垫圈；4、多台焊机排列一起时，接地线不准串联连接。

拓展资料1、按照建设部的相关规定，电焊机、配电箱采用的是三相五线制，保护接零接在PE线上；2、如电焊机或配电箱需要重复接地，接地极一般是用3根钢桩（钢筋、角钢、钢管等）打入地下，形成一组接地，别忘了进行电阻测试；螺纹钢筋是不可用作接地极的。

3、配电箱内的接地和保护接零是分开的；（PE线与接地线永不相交）4、如将接地接在基础的螺栓上或是基础外露的钢筋上也可以，但是要注意的是：如果电焊机的二侧线零线接在了钢结构上或是与螺栓、基础钢筋上，这个接地是不可用的。

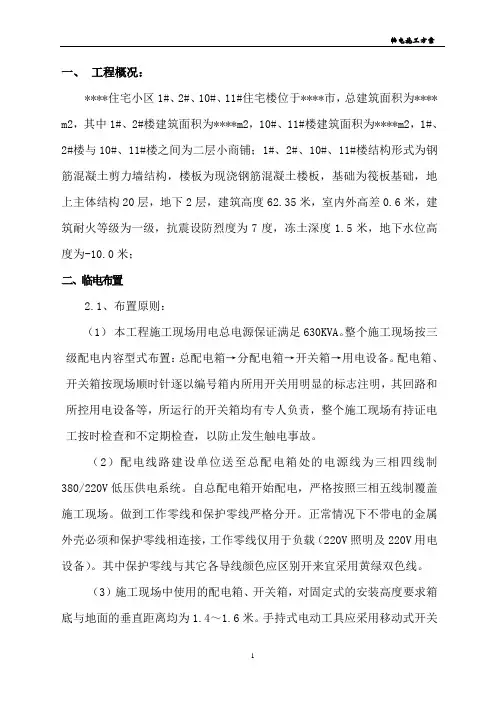

一、工程概况：****住宅小区1#、2#、10#、11#住宅楼位于****市，总建筑面积为**** m2，其中1#、2#楼建筑面积为****m2，10#、11#楼建筑面积为****m2，1#、2#楼与10#、11#楼之间为二层小商铺；1#、2#、10#、11#楼结构形式为钢筋混凝土剪力墙结构，楼板为现浇钢筋混凝土楼板，基础为筏板基础，地上主体结构20层，地下2层，建筑高度62.35米，室内外高差0.6米，建筑耐火等级为一级，抗震设防烈度为7度，冻土深度1.5米，地下水位高度为-10.0米；二、临电布置2.1、布置原则：（1）本工程施工现场用电总电源保证满足630KVA。

整个施工现场按三级配电内容型式布置：总配电箱→分配电箱→开关箱→用电设备。

配电箱、开关箱按现场顺时针逐以编号箱内所用开关用明显的标志注明，其回路和所控用电设备等，所运行的开关箱均有专人负责，整个施工现场有持证电工按时检查和不定期检查，以防止发生触电事故。

（2）配电线路建设单位送至总配电箱处的电源线为三相四线制380/220V低压供电系统。

自总配电箱开始配电，严格按照三相五线制覆盖施工现场。

做到工作零线和保护零线严格分开。

正常情况下不带电的金属外壳必须和保护零线相连接，工作零线仅用于负载（220V照明及220V用电设备）。

其中保护零线与其它各导线颜色应区别开来宜采用黄绿双色线。

（3）施工现场中使用的配电箱、开关箱，对固定式的安装高度要求箱底与地面的垂直距离均为1.4～1.6米。

手持式电动工具应采用移动式开关箱(与地面的距离均为0.8～1.6米)、内装漏电保护器。

配电箱、开关箱进出线口一律设在箱体的下底面且有防绝缘损坏措施。

整个施工现场执行“三级配电两级保护”。

达到“一机、一闸、一漏、一箱”要求。

配电箱和开关箱内装设漏电保护器，使之具有分级分段的保护功能，有门有锁有防雨措施，箱内无杂物。

购置漏电保护器和安装运行及维修均应按规范规定。

（4）从总配电箱至各分配电箱间导线架设均为暗设；从分配电箱联系各开关箱间的各导线按规范要求埋地敷设。

低压配电接地系统要求根据具体的供电系统而做出正确的选择，而且对于电线、电缆的选择也有着较高的要求，如果不能符合要求将会造成不可估计的后果。

所以各单位在进行电气工程安装时必须对低压配电中的接地系统工作给予高度的重视。

一、低压供电系统接地方式及其特点低压配电系统的接地形式分为三种：TN系统、TT系统和IT系统。

字母表示的含义是：第一个字母表示电源对地的关系，第二个字母表示电气设施的外露可导电部分对地的关系，第三、四两个字母表示中性线和保护线的组合情况。

TT系统就是将电气设备的金属外壳作接地保护的系统；TN系统就是将电气设备的金属外壳作接零保护的系统。

（1）TT方式供电系统TT 方式供电系统是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT 系统。

第一个符号T 表示电力系统中性点直接接地；第二个符号T 表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。

TT系统就是电源中性点直接接地，用电设备外露可导电部分也直接接地的系统。

通常将电源中性点的接地叫做工作接地，而设备外露可导电部分的接地叫做保护接地。

TT系统中，这两个接地必须是相互独立的。

设备接地可以是每一设备都有各自独立的接地装置，也可以若干设备共用一个接地装置。

附图一TT接地系统示意图（2）TN方式供电系统TN 方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN 表示。

它的特点如下。

一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT 系统的5.3 倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。

TN 系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比TT 系统优点多。

TN 方式供电系统中，根据其保护零线是否与工作零线分开而划分为TN-C 和TN-S 等两种。

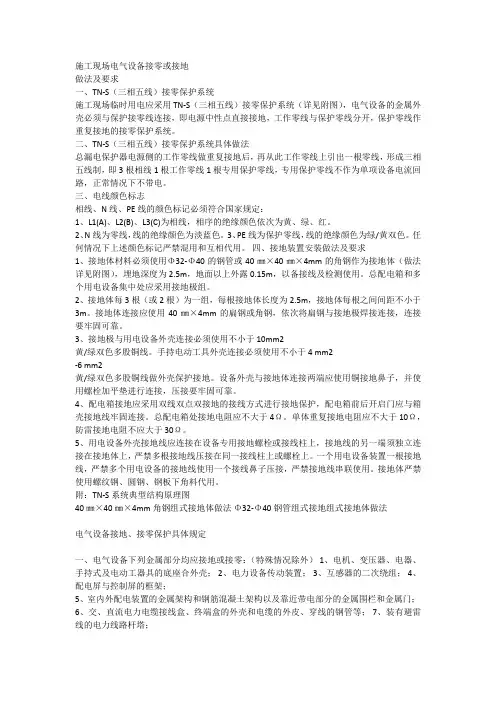

施工现场电气设备接零或接地做法及要求一、TN-S（三相五线）接零保护系统施工现场临时用电应采用TN-S（三相五线）接零保护系统（详见附图），电气设备的金属外壳必须与保护接零线连接，即电源中性点直接接地，工作零线与保护零线分开，保护零线作重复接地的接零保护系统。

二、TN-S（三相五线）接零保护系统具体做法总漏电保护器电源侧的工作零线做重复接地后，再从此工作零线上引出一根零线，形成三相五线制，即3根相线1根工作零线1根专用保护零线，专用保护零线不作为单项设备电流回路，正常情况下不带电。

三、电线颜色标志相线、N线、PE线的颜色标记必须符合国家规定：1、L1(A)、L2(B)、L3(C)为相线，相序的绝缘颜色依次为黄、绿、红。

2、N线为零线，线的绝缘颜色为淡蓝色。

3、PE线为保护零线，线的绝缘颜色为绿/黄双色。

任何情况下上述颜色标记严禁混用和互相代用。

四、接地装置安装做法及要求1、接地体材料必须使用Φ32-Φ40的钢管或40㎜×40㎜×4mm的角钢作为接地体（做法详见附图），埋地深度为2.5m，地面以上外露0.15m，以备接线及检测使用。

总配电箱和多个用电设备集中处应采用接地极组。

2、接地体每3根（或2根）为一组，每根接地体长度为2.5m，接地体每根之间间距不小于3m。

接地体连接应使用40㎜×4mm的扁钢或角钢，依次将扁钢与接地极焊接连接，连接要牢固可靠。

3、接地极与用电设备外壳连接必须使用不小于10mm2黄/绿双色多股铜线。

手持电动工具外壳连接必须使用不小于4 mm2-6 mm2黄/绿双色多股铜线做外壳保护接地。

设备外壳与接地体连接两端应使用铜接地鼻子，并使用螺栓加平垫进行连接，压接要牢固可靠。

4、配电箱接地应采用双线双点双接地的接线方式进行接地保护，配电箱前后开启门应与箱壳接地线牢固连接。

总配电箱处接地电阻应不大于4Ω。

单体重复接地电阻应不大于10Ω，防雷接地电阻不应大于30Ω。

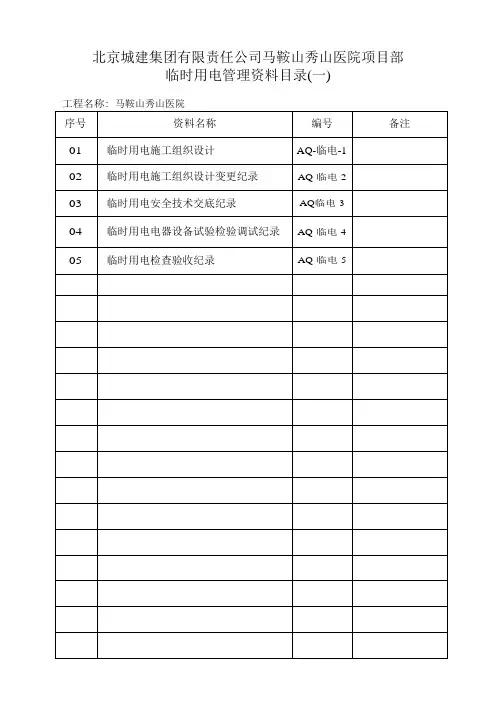

北京城建集团有限责任公司马鞍山秀山医院项目部临时用电管理资料目录(一)工程名称: 马鞍山秀山医院北京城建集团有限责任公司临时用电施组变更记录表年月日北京城建集团有限责任公司临时用电安全技术档案分目录表工程名称：马鞍山秀山医院分目录名称：临时用电安全技术交底纪录注：1项目对操作人员进行安全技术交底时填写此表；2 签名处不够时，应将签到表附后。

2 签名处不够时，应将签到表附后。

注：1项目对操作人员进行安全技术交底时填写此表；2 签名处不够时，应将签到表附后。

注：1项目对操作人员进行安全技术交底时填写此表；2 签名处不够时，应将签到表附后。

2 签名处不够时，应将签到表附后。

注：1项目对操作人员进行安全技术交底时填写此表；签名处不够时，应将签到表附后。

注：1项目对操作人员进行安全技术交底时填写此表；注：1、项目对操作人员进行安全技术交底时填写此表；2、签名处不够时，应将签到表附后。

注：1项目对操作人员进行安全技术交底时填写此表；2 签名处不够时，应将签到表附后。

北京城建集团有限责任公司临时用电安全技术档案分目录表北京城建集团有限责任公司临时用电电气设备试验、检验、调试记录表北京城建集团有限责任公司临时用电电气设备试验、检验、调试记录表北京城建集团有限责任公司临时用电电气设备试验、检验、调试记录表北京城建集团有限责任公司临时用电电气设备试验、检验、调试记录表五、临时用电检查验收纪录北京城建集团有限责任公司临时用电安全技术档案分目录表年月日年月日临时用电工程自验收表年月日年月日年月日北京城建集团有限责任公司马鞍山秀山医院项目部临时用电管理资料目录(二)工程名称: 马鞍山秀山医院一、临时用电绝缘电阻测试记录北京城建集团有限责任公司临时用电安全技术档案分目录表工程名称：马鞍山秀山医院分目录名称：临时用电绝缘电阻测试记录照明、动力线路及电缆线路、电机、设备电器等绝缘电阻的测试；3、表中A代表第一相、B照明、动力线路及电缆线路、电机、设备电器等绝缘电阻的测试；3、表中A代表第一相、B 代表第二相、C代表第三相、N代表零线（中性线）、E代表接地线。

1、本表头由交底人填写，交底人与接受交底人各保存一份，安全员一份;2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；3、交底提要应根据交底内容把交底重要内容写上。

1、本表头由交底人填写，交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；3、交底提要应根据交底内容把交底重要内容写上。

1、本表头由交底人填写，交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏;3、交底提要应根据交底内容把交底重要内容写上。

1、本表头由交底人填写，交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；3、交底提要应根据交底内容把交底重要内容写上。

1、本表头由交底人填写，交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时，应填写“分部、分项工程名称”栏；3、交底提要应根据交底内容把交底重要内容写上。

1、本表头由交底人填写,交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；1、本表头由交底人填写，交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时，应填写“分部、分项工程名称”栏；1、本表头由交底人填写，交底人与接受交底人各保存一份，安全员一份;2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；1、本表头由交底人填写，交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时，应填写“分部、分项工程名称"栏；1、本表头由交底人填写，交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称"栏;1、本表头由交底人填写，交底人与接受交底人各保存一份，安全员一份;2、当做分部、分项施工作业安全交底时，应填写“分部、分项工程名称”栏；1、本表头由交底人填写，交底人与接受交底人各保存一份，安全员一份;2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；1、本表头由交底人填写，交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；1、本表头由交底人填写，交底人与接受交底人各保存一份,安全员一份；2、当做分部、分项施工作业安全交底时，应填写“分部、分项工程名称"栏；1、本表头由交底人填写，交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；1、本表头由交底人填写,交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时，应填写“分部、分项工程名称"栏；1、本表头由交底人填写，交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时，应填写“分部、分项工程名称”栏;3、交底提要应根据交底内容把交底重要内容写上.。

电 弧
时形成三级漏电保护，这样可 机
以提高每个保护范围内二或三 漏
级漏电保护的保护灵敏度，提 高保护范围内故障漏电时的漏 电保护器的动作率，减少总漏
电 断
电保护器跳闸。上级漏电保护 路
的额定漏电动作电流选择为下 器 级额定漏电动作电流的两倍左
右。
漏电保护器错误接线
合理配置、选择合格漏电保护器
电流对人体作用的影响因素
❖ 1）感知电流 引起感觉的最小电流，男性为：1.1mA，女性为： 0.7mA。 2）摆脱电流 指能够自主摆脱带电体的最大电流。 平均值男16mA,女10.5mA，最小值男9mA，女6mA。3、室颤 电流 指引起心室发生纤维性颤动的最小电流。心室颤动在短时 间内导致死亡。室颤电流与电流持续时间关系密切。当持续时间 超过心脏周期时，室颤电流仅为50mA。
TN-S 接零保护系统 某工地接地保护示意图
重复接地做法实例
黄绿双色线，禁止用其他色线代替。（保护接零没有接
N线功能： 1.供单相设备使用。 2.传导三相系统中的不平衡电流。 3.减小三相负荷中性点的电位偏移。
PE线功能： 保障人身安全，防止发生触电事故。
第5.1.2条 当施工现场与外电线路共用同一供电 系统时，电气设备的接地、接零保护应与原系统 保护一致。不得一部分设备做保护接零，另一部 分设备做保护接地。
三级配电系统结构形式示意图（放射式配电）
为保证三级配电系统能够安全、可靠、 有效地运行，在实际设置系统时尚应遵守 四项规则：
➢分级分路规则 ➢动、照分设规则 ➢压缩配电间距规则 ➢环境安全规则
分级分路规则
❖ 从一级总配电箱(配电柜)向二级分配电箱配电可 以分路。
❖ 从二级分配电箱向三级开关箱配电可以分路。即 一个分配电箱也可以分若干分路向若干开关箱配 电，而其每一分路也可以支接或链接若干开关箱。

15d501防雷与接地图集引下线与基础底板筋连接做法1、基础底板防雷接地做法自然接地体利用结构基础底板纵横主筋的上下两层中，不小于φ16 两根主筋通常焊成的基础接地网。

采用不小于φ12 镀锌圆钢或不小于C14螺纹钢转角处焊接为一体。

钢筋搭接焊接长度不小于圆钢直径的 6 倍，且双面施焊。

焊接部位达不到双面焊要求时，单面焊接长度不小于圆钢直径的12 倍。

2、基础底板防雷接地做法基础底板主筋小于C16 时，采用L40*4 镀锌扁钢，焊成基础接地网。

扁钢搭接焊长度不小于扁钢宽度的 2 倍，且三面施焊。

采用40*4 镀锌扁钢，预留室外人工接地极。

3、总等电位联结做法电源重复接地、电气设备的保护接地，弱电设备的工作接地等采用L40*4 镀锌扁钢共用统一联结，作为变配电室内总等电位。

4、局部等电位做法(1)局部等电位预埋采用专用等电位带有接线端子排接线盒。

采用25*3 镀锌扁钢与结构梁筋焊接，镀锌扁钢进入盒内2/3 长度。

等电位端子排与卫生间内最近的插座PE 线连接。

5、局部等电位做法(2)等电位预埋严格按照02D501-2 图集做法施工。

6、局部等电位接地连接(1)洗脸盆排水管与局部等电位采用双色软铜线连接。

7、局部等电位接地连接(2)由局部等电位端子排引至厨房、卫生间各金属管道及其他设备。

引至各防雷接地点采用双色软导线烫锡后，采用接地卡与设备压接。

8、防雷测试箱预留做法防雷测试点由避雷引下线钢筋引出，采用40*4 镀锌扁钢与柱筋搭接焊至外墙地面+500mm 处。

外墙装修时，距室外地坪以上0.5米处安装接地测试箱。

9、避雷引下线做法防雷引下线结构柱筋，在每层做出明显标记。

防雷引下线利用建筑物内构造柱不小于C16 两根或四根不小于C10 对角主筋作引下线，间距不大于25m。

钢筋搭接焊长度为钢筋直径的6 倍双面施焊，且清除焊渣。

10、配电箱(柜)安装接地做法配电箱接地采用镀锌圆钢与箱体预留接地扁钢焊接，顺方向焊接，焊接长度不小于圆钢直径的6 倍，焊接处涂刷防锈漆。

施工现场临时用电管理办法１、施工现场用电严格执行《施工现场临时用电安全技术规范》JGJ４6-2005，建立健全施工现场临时用电管理制度,落实临时用电管理措施。

编制临时用电施工方案,各种电气设备的布置和安装应符合临时用电施工组织设计的要求。

·2、临时用电安全器材必须按建工集团的要求在合格供货方购买。

３、施工现场供电线路、电气设备的安装、维修保养及拆除工作，必须由专业人员进行。

作业人员必须是经过专业安全技术知识培训和考试合格,取得特种工种作业操作证的电工并持证上岗。

（在有效期内），并设专人负责。

每天对现场用电设备、设施、线路进行两次例行巡视检查，发现问题及时停电检修并监护，同时报有关领导组织处理,所有设备、设施、线路要防护到位。

设备设施要保持整洁有效。

建立临时用电安全技术档案制度。

对施工现场的用电设备、线路等按规定每月至少检查二次，并做好检查记录,进行存档。

4、临时用电负责人应组织有关人员定期对现场进行全面检查，对出现的问题应迅速采取纠正整改措施。

5、临时用电配电系统采用三相五线制接地保护系统,各种电器设备和电力机械的外壳、金属支架和底座必须与地线可靠连接。

配电箱设二极漏电保护。

６、所有电气设备实行一机一闸一箱一漏控制，不得出现一闸多机的情况,对各配电箱的漏电开关每月进行一次试验。

7、配电箱、开关箱的使用都按以下规定执行：所有配电箱都应有接线图、名称、用途、分路标志，箱门必须加锁；配电箱、开关箱进行专人负责,包括每月进行的检查维修。

对塔吊和总箱应有接地电阻遥测记录，且每季度应复测一次,接地电阻值不应大于10Ω。

8、地下照明必须采用36V电压，严禁使用220V电压,民工生活区照明采用３6Ｖ安全电压。

对于220V用电,应由民工队申请，经项目部电气负责人、安全管理负责人、施工员共同签字后，由现场临电人员操作,宿舍内严禁使用电炉和电褥取暖。

9、现场照明灯具与器材必须绝缘良好,照明线路应布线整齐，相对固定。
