4晶硅电池组件设计解析

光伏组件及阵列设计光伏组件及阵列设计是指将光伏电池板（也称太阳能电池板）通过一定的电路连接方式组装成阵列并且进行布局设计的过程。

光伏组件及阵列设计的主要目标是最大限度地提高太阳能电池板的发电效率、减少成本以及将光伏系统整体效益最大化。

本文将重点介绍光伏组件及阵列设计的关键要素以及一些常见的设计方法。

首先，光伏组件及阵列设计的关键要素包括以下几个方面：1.太阳能电池板的选择：太阳能电池板是光伏系统的核心部件，其种类繁多，包括单晶硅、多晶硅、非晶硅、染料敏化等。

在选择太阳能电池板时需要考虑其效率、稳定性、成本以及适应性等因素。

2.太阳能电池板的布局：太阳能电池板的布局方式通常有平面布置和倾斜布置两种。

平面布置适用于屋顶等较大面积的场地，而倾斜布置适用于较小面积的场地。

布局的角度和朝向也需要根据实际情况进行调整，以最大限度地接收太阳辐射能量。

3.光伏组件的串联和并联：根据实际电压和电流要求，可以将多个太阳能电池板进行串联和并联连接。

串联可以增加输出电压，而并联可以增加输出电流。

串联和并联的方式需要根据实际情况进行调整，以最大限度地提高整个光伏系统的发电效率。

4.光伏组件的防尘和防水：太阳能电池板的正常运行需要保持表面的清洁和防水。

防尘和防水措施可以采用覆盖玻璃、安装防水罩等方式来实现。

其次，光伏组件及阵列设计的常见方法包括以下几个方面：1.阵列的布局设计：根据场地条件和电力需求，选择合适的布局方式。

平坦的屋顶可以选择平面布置，而斜坡或倾斜屋面可以选择倾斜布置。

2.阵列的朝向和倾角设计：根据当地的纬度和气候条件，选择合适的朝向和倾角，以最大限度地接收太阳辐射能量。

通过光照辐射测量和辐照度模拟软件来确定最佳的朝向和倾角。

3.光伏组件的串联和并联设计：根据实际电压和电流需求，选择合适的串联和并联方式。

通过光伏电池电气特性的匹配，实现最佳的组件串并联配置。

4.光伏组件的防尘和防水设计：选择适当的防尘和防水措施，确保太阳能电池板的正常运行。

光伏组件结构光伏组件是指具有封装及内部连接的、能单独提供直流电、不可分割的最小光伏电池装组合装置。

它是光伏发电系统的核心部件，由八大核心材料组成。

电池片电池片是组件最核心的元件，主要用于将光能转化为电能。

电池片经过串联、并联，达到一定的额定输出功率和电压后，即形成光伏组件。

光伏组件经过组合形成光伏方阵，与控制器、蓄电池组、逆变器等部件连接组成光伏发电系统。

太阳能电池按原材料分为单晶硅、多晶硅、非晶硅太阳能电池。

晶硅电池技术是以硅片为衬底的，依据PN结进行光生载流子分离发电的。

根据原材料和电池制备技术的差异，晶硅电池分为P型电池和N型电池。

P型硅片是在硅料中掺杂硼元素制成，P型电池制备技术有传统的AL-BSF（铝背场）和PERC技术；而N型硅片是在硅材料中掺杂磷元素制成，N型电池制备技术较多，包括PERC、TOPCon、IBC和HJT等。

其中，异质结电池是N型电池的一种，具备高转换效率、高发电量、低温度系数、无光致衰减和电位衰减、制备工艺简单、双面发电效率高等诸多优势。

随着电池技术的不断突破和行业进程的持续加速，异质结技术有望成为下一代主流电池技术。

玻璃光伏玻璃是一种钠钙硅盐酸玻璃，主要用于光伏组件的封装。

光伏玻璃会直接影响光伏组件的发电效率和使用年限。

光伏玻璃一般为低铁钢化玻璃或者半钢化玻璃，具有以下特性。

一是通透性好。

透光率是影响光伏电池转换效率的关键因素。

光伏玻璃需具有高透光性和对1200nm红外光的较高反射率。

二是机械强度高。

耐冲击，可承受2400Pa风压和5400Pa雪压，起到支撑和保护作用。

三是耐久性好。

受气候和地理位置影响，组件需在露天、昼夜温差大的环境中作业，需具备耐腐蚀、耐候性特质。

胶膜光伏封装胶膜是光伏组件的重要组成部分，位于电池片上下两侧。

胶膜的首要作用是黏合电池与玻璃、背板。

其次，胶膜可以起到封装防护作用，保护电池电路不受外界环境干扰，延长组件使用寿命。

此外，封装胶膜可增强光伏组件的透光性，进而提升组件的发电效率。

晶体硅太阳能电池专业班级：机械设计制造及其自动化13秋*名：***学号： *************报告时间： 2015年12月晶体硅太阳能电池摘要：人类面临着有限常规能源和环境破坏严重的双重压力，能源己经成为越来越值得关注的社会与环境问题。

人们开始急切地寻找其他的能源物质，而光能、风能、海洋能以及生物质能这些可再生能源无疑越来越受到人们的关注。

光伏技术也便随之形成并快速地发展了起来，因此近年来，光伏市场也得到了快速发展并取得可喜的成就。

本文主要就晶体硅太阳能电池发电原理及关键材料进行介绍，并对晶体硅太阳能电池及其关键材料的市场发展方向进行了展望。

关键词：太阳能电池；工作原理；晶体硅；特点；发展趋势前言“开发太阳能，造福全人类”人类这一美好的愿景随着硅材料技术、半导体工业装备制造技术以及光伏电池关键制造工艺技术的不断获得突破而离我们的现实生活越来越近！近20年来，光伏科学家与光伏电池制造工艺技术人员的研究成果已经使太阳能光伏发电成本从最初的几美元/KWh减少到低于20美分/KWh。

而这一趋势通过研发更新的工艺技术、开发更先进的配套装备、更廉价的光伏电子材料以及新型高效太阳能电池结构，太阳能光伏（PV）发电成本将会进一步降低，到本世纪中叶将降至4美分/KWh，优于传统的发电费用。

大面积、薄片化、高效率以及高自动化集约生产将是光伏硅电池工业的发展趋势。

通过降低峰瓦电池的硅材料成本，通过提升光电转换效率与延长其使用寿命来降低单位电池的发电成本，通过集约化生产节约人力资源降低单位电池制造成本，通过合理的机制建立优秀的技术团队、避免人才的不合理流动、充分保证技术上的持续创新是未来光伏企业发展的核心竞争力所在！一、晶体硅太阳能电池工作原理太阳能电池是一种把光能转换成电能的能量转换器，太阳能电池工作原理的基础是半导体PN结的光生伏特效应。

在纯净的硅晶体中，自由电子和空穴的数目相等。

如果在硅晶体中掺入能够俘获电子的硼、铝、镓或铟等杂质元素，就构成了P型半导体，如果在硅晶体中掺入能够释放电子的磷、砷或锑等杂质元素，就构成了N型半导体。

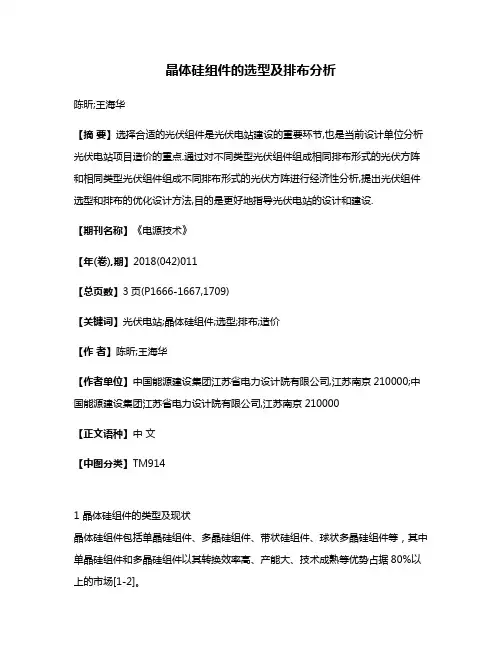

晶体硅组件的选型及排布分析陈昕;王海华【摘要】选择合适的光伏组件是光伏电站建设的重要环节,也是当前设计单位分析光伏电站项目造价的重点.通过对不同类型光伏组件组成相同排布形式的光伏方阵和相同类型光伏组件组成不同排布形式的光伏方阵进行经济性分析,提出光伏组件选型和排布的优化设计方法,目的是更好地指导光伏电站的设计和建设.【期刊名称】《电源技术》【年(卷),期】2018(042)011【总页数】3页(P1666-1667,1709)【关键词】光伏电站;晶体硅组件;选型;排布;造价【作者】陈昕;王海华【作者单位】中国能源建设集团江苏省电力设计院有限公司,江苏南京210000;中国能源建设集团江苏省电力设计院有限公司,江苏南京210000【正文语种】中文【中图分类】TM9141 晶体硅组件的类型及现状晶体硅组件包括单晶硅组件、多晶硅组件、带状硅组件、球状多晶硅组件等，其中单晶硅组件和多晶硅组件以其转换效率高、产能大、技术成熟等优势占据80%以上的市场[1-2]。

单晶硅组件以高纯的单晶硅棒为原料，是当前开发很快的一种光伏组件，它的结构和生产工艺已定型，产品广泛用于空间和地面。

为了降低生产成本，现在地面应用的单晶硅组件大多采用太阳能级的单晶硅棒，材料性能指标有所放宽，也可使用半导体器件加工的头尾料和废次单晶硅材料，经过复拉制成光伏组件专用的单晶硅棒。

单晶硅组件的光电转换效率可达16%～18%。

多晶硅组件使用的多晶硅材料，多半是含有大量单晶颗粒的集合体，或用废次单晶硅材料和冶金级硅材料熔化浇铸而成，然后注入石墨铸模中，待慢慢凝固冷却后，即得多晶硅锭。

这种硅锭可铸成立方体，以便切片加工成方形光伏组件片，可提高材料的利用率，组装较为方便。

多晶硅组件的制作工艺与单晶硅组件差不多，多晶硅组件片的光电转换效率可达15%～17%[3-4]。

根据2015年1月8日发改委等八部门发布的《能效领跑者制度实施方案》，所谓“能效领跑者”是指同类可比范围内能源利用效率最高的产品、企业或单位。

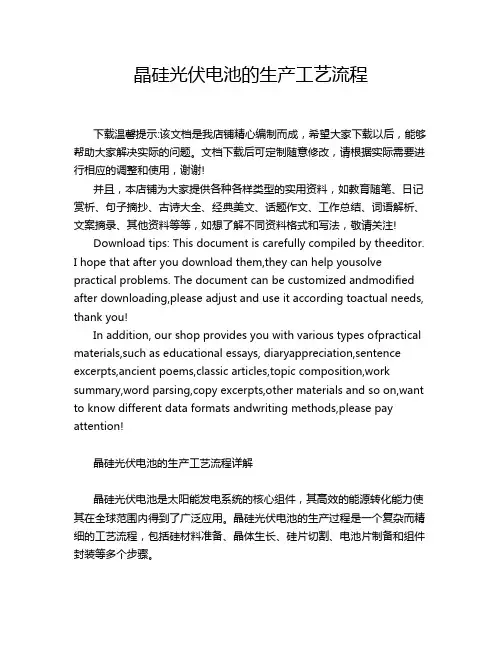

晶硅光伏电池的生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!晶硅光伏电池的生产工艺流程详解晶硅光伏电池是太阳能发电系统的核心组件，其高效的能源转化能力使其在全球范围内得到了广泛应用。

太阳能光伏发电之单晶硅、多晶硅、非晶硅电池的区别光伏发电主要是靠电池来吸引太阳能转化为电能，在安装光伏电站前，还需要对电池有个明确的了解，这样才能更好地选择光伏产品。

目前市面上的太阳能电池主要有单晶硅、多晶硅与非晶硅电池，今天就来告诉大家三种电池各有什么特征和优缺点！1、外观上的区别从外观上面看的话，单晶硅电池的四个角呈现圆弧状，表面没有花纹；而多晶硅电池的四个角呈现方角，表面有类似冰花一样的花纹；而非晶硅电池也就是我们平时说的薄膜组件，它不像晶硅电池可以看出来栅线，表面就如同镜子一般清晰、光滑。

▲单晶硅电池▲多晶硅电池▲薄膜组件2、使用上面的区别对于使用者来说，单晶硅电池和多晶硅电池没有太大的区别，它们的寿命和稳定性都很好。

虽然单晶硅电池平均转换效率要比多晶硅高1％左右，但由于单晶硅电池只能做成准正方形（四边都是圆弧状），因此当组成太阳能电池板的时候就会有一部分面积填不满；而多晶硅是正方形，所以不存在这样的一个问题，它们的优缺点具体如下：晶硅组件：单块组件功率相对较高。

同样占地面积下，装机容量要比薄膜组件高。

但组件厚重易碎，高温性能较差，弱光性差，年度衰减率高。

薄膜组件：单块组件功率相对略低。

但发电性能高，高温性能佳，弱光性能好，阴影遮挡功率损失较小，年度衰减率低。

应用环境广泛，美观，环保。

3、制造工艺多晶硅太阳能电池制造过程中消耗的能量要比单晶硅太阳能电池少30％左右，因此多晶硅太阳能电池占全球太阳能电池总产量的份额大，制造成本也小于单晶硅电池，所以使用多晶硅太阳能电池将会更加的节能、环保！其实可供制造太阳电池的半导体材料很多，随着材料工业的发展、太阳电池的品种将越来越多。

目前已进行研究和试制的太阳电池，除硅系列外，还有硫化镉、砷化镓、铜铟硒等许多类型的太阳电池，举不胜举，通常这些材料都会用来制作非晶硅电池。

但这些都没有广泛商用，这里就不再一一分析啦！总而言之，单晶的利用面积会比较高，单晶在面积利用率上会比较好；多晶市场比例比较高，应用的比较广，价格方面也是有一定的优势。

晶硅光伏电池的生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!晶硅光伏电池的生产工艺流程主要包括以下几个步骤：1. 硅料制备：首先需要制备高纯度的硅料，硅料的纯度直接影响到光伏电池的性能。
