使用NC 电机型名额定容量(30分/连续）额定扭拒(NM)马力HP法兰尺寸法兰定位园直径4个螺丝孔（m~Ф)螺丝孔中心对角直径轴心直径轴心样式电机法兰总长度最高转速安装样式重量E68/64S SJ-PF2.2-01(F) 2.2KW/1.5KW 9.55NM 3.5HP 174mm Ф150mm 4-Ф12mm Ф185mm Ф28mm 光直轴300mm 10000RPM 法兰安装25kg E68/64S SJ-PF3.7-01Z(F)3.7KW/2.2KW14NM5HP174mm Ф150mm 4-Ф12mm Ф185mm Ф28mm 光直轴330mm 12000RPM 法兰安装30kg E68/64S SJ-PF5.5-01Z-S01(F)5.5KW/3.7KW 23.5NM 7HP 174mmФ150mm 4-Ф12mm Ф185mm Ф28mm 光直轴425mm 12000RPM 法兰安装49kg E68/64S SJ-PF7.5-01(F)7.5KW/5.5KW 35NM 10HP 204mm Ф180mm 4-Ф15mm Ф215mm Ф32mm 带键槽440mm 8000RPM法兰安装60kgE68/64S SJ-PF7.5-01Z-S03(F)7.5KW/5.5KW 35NM10HP 204mmФ180mm 4-Ф15mm Ф215mm Ф32mm 光直轴440mm 12000RPM 法兰安装60kg E68/64S SJ-PF11-01Z(F)11KW/7.5KW 47.8NM 15HP 204mm Ф180mm 4-Ф15mm Ф215mm Ф48mm 带键槽490mm 8000RPM 法兰安装70kg E68/64S SJ-V15-01ZM(F)15KW/11KW70NM20HP 266mmФ230mm 4-Ф15mm Ф265mm Ф48mm 带键槽469.5mm 8000RPM 法兰安装110kg E68/64S SJ-V18.5-01ZM(F)18.5KW/15KW 95.5NM 26HP 266mmФ230mm 4-Ф15mm Ф265mm Ф48mm 带键槽469.5mm 8000RPM 法兰安装110kg E68/64S SJ-V22-01ZM-S01(F)22KW/18.5KW 118NM 30HP 266mm Ф230mm 4-Ф15mm Ф265mm Ф55mm 带键槽539.5mm 8000RPM 法兰安装135kg E68/64S SJ-V26-01M(F)26KW/22KW 140NM 37HP 266mm Ф230mm 4-Ф15mm Ф265mm Ф55mm 带键槽585.5mm 6000RPM法兰安装155kgM70/M700SJ-V5.5-14T(F) 5.5KW/3.7KW 23.5NM 7HP 174mmФ150mm 4-Ф12mm Ф185mm Ф28mm 光直轴357mm 10000RPM 法兰安装30kg M70/M700SJ-V7.5-01ZT(F)7.5KW/5.5KW 35NM10HP 204mmФ180mm 4-Ф15mm Ф215mm Ф32mm 光直轴440mm 12000RPM 法兰安装60kg M70/M700SJ-V11-01ZT(F)11KW/7.5KW 47.8NM 15HP 204mm Ф180mm 4-Ф15mm Ф215mm Ф48mm 带键槽490mm 8000RPM 法兰安装70kg M70/M700SJ-V15-01ZT(F)15KW/11KW70NM20HP 266mmФ230mm 4-Ф15mm Ф265mm Ф48mm 带键槽469.5mm 8000RPM 法兰安装110kg M70/M700SJ-V18.5-01ZT(F)18.5KW/15KW 95.5NM 26HP 266mmФ230mm 4-Ф15mm Ф265mm Ф48mm 带键槽469.5mm 8000RPM 法兰安装110kg M70/M700SJ-V22-01ZT-S01(F)22KW/18.5KW 118NM 30HP 266mmФ230mm 4-Ф15mmФ265mmФ55mm带键槽539.5mm8000RPM法兰安装135kg做成：宇松公司谢宏昌09-6-17主轴电机(SJ-PF/V/DJ/D系列）安装规格参数表。

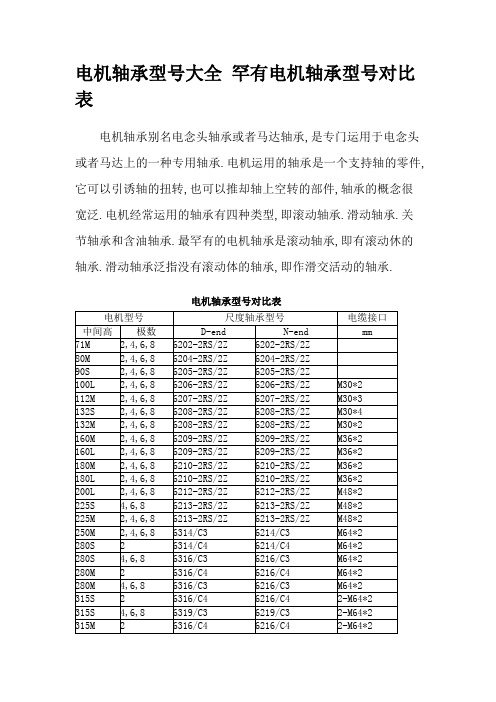

电机轴承型号大全罕有电机轴承型号对比表
电机轴承别名电念头轴承或者马达轴承,是专门运用于电念头或者马达上的一种专用轴承.电机运用的轴承是一个支持轴的零件,它可以引诱轴的扭转,也可以推却轴上空转的部件,轴承的概念很
宽泛.电机经常运用的轴承有四种类型,即滚动轴承.滑动轴承.关
节轴承和含油轴承.最罕有的电机轴承是滚动轴承,即有滚动休的
轴承.滑动轴承泛指没有滚动体的轴承,即作滑交活动的轴承.
电机轴承型号对比表。
Y系列电机常用型号对照表电机型号意义Y 系列三相异步电动机为全封闭自扇风冷式鼠笼型交流异步电动机，它是我国统一设计的最新系列,防护等级为IP44。
Y系列电动机具有高效、节能、起动转矩大、性能好、噪声低、振动小、可靠性高、功率等级和安装尺寸符合IEC 标准以及使用维护方便等优点。
Y系列电动机适用于不含易燃、易爆或腐蚀性气体的一般场所和无特殊要求的机械上，如：金属切削机床、水泵、风机、运输机械、搅拌机、农业机械、食品机械等。
Y系列电动机的型号由四部分组成：第一部分汉语拼音字母Y表示异步电动机；第二部分数字表示机座中心高（机座不带底脚时，与机座带底脚时相同）；第三部分英文字母为机座长度代号(S—短机座、M-中机座、L—长机座）,字母后的数字为铁心长度代号；使用条件环境温度：不超过40℃。
海拔:不超过1000米。
相对湿度：不超过95℅额定电压：380伏。
额定频率：50赫兹。
接法：3千瓦及以下为Y接，4千瓦及以上为Δ接。
工作方式：连续（S1）.例型号：Y132S1-2 3KWY....Y表示异步电动机132.。
.。
第二部分数字表示机座中心高毫米数（机座不带底脚时，与机座带底脚时相同）；S－。
..第三部分英文字母为机座长度代号(S-短机座、M-中机座、L-长机座），字母后的数字为铁心长度代号；1-。
.。
字母后的数字为铁心长度代号;－2。
...。
第四部分横线后的数字为电动机的极数，这是一台2极电动机。
3KW表示电机功率的数字，这是一个完整的电机型号。
Y132S1—2 的意义就是：系列+机座号+极数第一部分汉语拼音字母Y表示异步电动机；第二部分数字表示机座中心高（机座不带底脚时,与机座带底脚时相同)；第三部分英文字母为机座长度代号（S—短机座、M—中机座、L—长机座)，字母后的数字为铁心长度代号；使用条件环境温度：不超过40℃。
海拔：不超过1000米.相对湿度：不超过95℅额定电压：380伏。
额定频率：50赫兹.接法：3千瓦及以下为Y接，4千瓦及以上为Δ接。

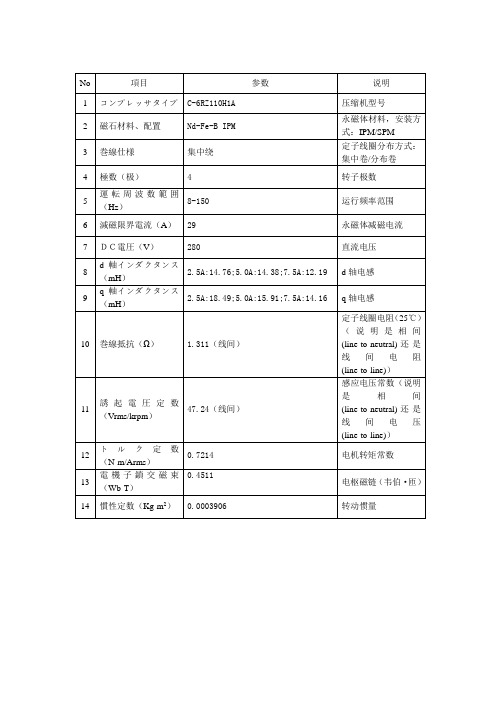

要充分使用好一台永磁同步电动机，发挥其最大使用功率，一般需要了解的主要参数包括额定电流、额定电压、额定转速、额定频率、磁极数、磁极位置(需要与旋转编码器配合)、反向电势、空载电流、定子电阻、电子电感等。
而需要重新测定的参数主要有定子电阻、定子电感、空载电流、反向电势和磁极位置。
1.额定电流每一台电动机都标有额定电流。
在工作时，工作电流不应超过额定电流，超过额定电流，会损坏电动机;工作电流也不应太低于额定电流，造成大马拉小车的浪费现象。
根据抽油机工作特点，电动机工作电流应在70%一100%额定电流范围内最为合适。
额定电流就是电机在允许的温度、海拔和安装条件下正常工作时所允许长期通过的最大电流。
对于一个三相5KW的电动机，额定电流指的是总电流还是单相得电流？即这个电动机的额定电流是5KW/380V=13A还是5KW/380V/3=4.3A?三相电动机的额定电流指的是电机电源引入线的线电流，对于星型接法的电动机，线电流就等于相电流，对于三角形接法的电动机，线电流等于根号3倍的相电流。
额定电流计算公式：Ie=P/（√3U*η*COSφ）P--电动机额定功率；U--电动机线电压；η--电动机满载时效率；COSφ---电动机满载时功率因数。
目前国产电动机无5kW这个规格，与之最接近的是5.5kW，以Y系列5.5kW 2极电机为例，η=85.5%，COSφ=0.88 则该电动机的额定电流为：Ie=5.5*1000/(√3*380*0.855*0.88)=11.1（A）2.堵转电流将电机轴固定不使其转动，通电，这时候的电流就是堵转电流，一般的交流电机，包括调频电机，是不允许堵转的。
由交流电机的外特性曲线，交流电机在堵转时，会产生“颠覆电流”烧电机。
堵转电流的字面意义很清楚，但大电机的实际测量不可能在额定电压下进行，所以派生出各种不同的实验方法测量后换算，有降压的，如用100V，或其它值，如用额定电流的，等等。
堵转电流是把电动机转子固定住送100V的电压所产生的电流，启动电流是电机在刚一起动瞬间所产生的电流。
永磁同步电机的参数辨识本文主要是在通用变频器上实现永磁同步电机的矢埴控制，讨于通用变频器而言，变频器所带的电机姑未知的，不同的电乩有不同的电机参数.由图23可知，要想使得永磁同步电机矢量控制系统有较好的稳志运行特性及动态响应特性，就常要电机参数精确可^1,电机带负教时的转动惯昼与转速调节器的PI参教蒂定容切相关.而电流调芍器P【参数的确定需要电机的电枢电阻、交有轴电膘、永磁休磁链等参数『国外学者很早就开始研究永磁同步电机参数辫识的方法，井且在系统H始运行之前，系统可以白动通过书定的算法对水建同步电机参数进叮辨识，然后对驱动器的各控制参数近打白婺定'从而不需要丁程人员铲对不同的电机而对驱动器相关参数进疔手动仰整，太大堵尚『驱动器的通用性"本章节主要介绍永磁同步电机电枢电阻Rs. dq轴电感、水磁体磁链（即反电势系数）的离线辨识（Off-lineAutoTuning）方法，4.1电机参数的辨识原理4.L1电枢电阻的辨识原理定义电枢电阻屈为定于每相的电阻，采用宜流涎试对电枢电阻进行参数辫识*从水磁同步电机的基本结构订以看出，当通过逆变剧向电机施加一个方向固定、幅值不变的电匹矢量时，乜机的芭相电流整会很快达到一个稼定值且电机静止，由于输入的是亘流电流，定于绕组的电抗值为零，定子统组相当于个纯电阻。
下图为电枢电阻辨识实轮的等效图.—n JL 3 A型4 i直流宴验箸殷图假设电流表读数为Li,电玉表读数为Ud，则/广4 = V = -o.5J rf.于是得到电阴的计算表达式如下，—（4】）4J.2交直轴电感的辨识原理在进行电枢电阻辨识时，当定子电流达到稳定值后，永磁同步电机的转子N极将会转到与施加的定子电压矢量相同的位置.这时所施加空间电压矢量的位置即为d轴位置。
这时根据水磁同步电机在两相旋转坐标系下的数学模型，当电机转速为琴时，式(110)可化简得到下式:di,Ud=RJd*Ld 亏(4.2)对于电压阶跃输入时的电流响应为：顷)=牛。
