LED显示单元板常见故障与排除

LED屏幕常见故障及排除方法汇总一、显示问题汇总：1、故障表现：显示全不亮排除故障：检查插在控制卡上的排线是否插反，控制卡内容是否是空的，排线是否是坏的。

2、故障表现：显示板局部发暗排除故障：检查从发暗的地方电源是否连接好。

3、故障表现：显示板出现亮度很高的亮条排除故障：检查排线是否插反，检查排线是否有毛病。

4、故障表现：显示板整体发暗排除故障：检查电源电压是否达到5V。

5、故障表现：显示屏有不亮的点或线排除故障：更换显示板。

6、故障表现：显示屏从某处开始全红或全不亮排除故障：更换显示板。

7、故障表现：显示不正常，花屏排除故障：控制卡扫描参数设置不正确，重新设置参数。

排线的正反根据控制卡和显示板上的接口定义，对应每一个针脚即可，扫描参数设置，3.75室内板的扫描参数在VSA卡上是1/16,在VSM卡上需要根据实际走线情况在软件上设置。

设置正确后可以保存一个设置参数备用，其他同样的卡卡再设置时直接导入就可以了。

不同的卡不可以用同一个配置参数。

二、通讯问题排查方法：首先确定是否为控制卡的问题，做一根交叉线网线：一头为橙白、橙、绿白、蓝、蓝白、绿、棕白、棕，另一头：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

直接把控制卡与电脑用这根网线连接起来，此时电脑上的“本地连接”会出现“正在获取IP地址”，这时需要为本地连接手动配置一个IP地址，控制卡的出厂设置默认IP都是192.168.0.99。

所以要把本地连接的IP配置为与控制卡一个网段的IP但不能与之相同。

点击软件上的查找控制卡，选择查找网络上所有的控制卡，便会在左出现侧查找到得一个控制卡的IP。

右边为其参数。

如果查不到，则需要用小交换机连接试一下，还是不通讯的话，更换一下控制卡确定是否为控制卡本身的问题。

如果交叉线接电脑上没有反应，本地连接是断开的，那么就需要用个小交换机分别连接电脑和控制卡来通讯。

如果依旧没有查到控制卡，则可能是控制卡参数之前已经被设置错误，或者控制卡本身有问题。

LED显示屏的故障诊断与解决方案1. 概述LED显示屏作为一种常见的显示设备，广泛应用于各种场合。

然而，在使用过程中，可能会出现各种故障，影响其正常运行。

本文档主要介绍了LED显示屏的故障诊断与解决方案，以帮助用户更好地维护和修复LED显示屏。

2. 故障诊断2.1 故障现象在诊断LED显示屏故障之前，首先需要了解故障现象。

例如，显示屏出现花屏、黑屏、闪烁、颜色失真等问题。

通过对故障现象的描述，可以为后续的故障排查提供线索。

2.2 故障排查步骤1. 检查电源：确保LED显示屏电源正常，电压稳定。

若电源问题导致故障，需联系电源供应商进行维修或更换。

2. 检查线缆连接：检查LED显示屏内部和外部的线缆连接是否牢固，有无破损。

若发现连接问题，需重新连接或更换线缆。

3. 检查控制系统：检查LED显示屏的控制系统，包括发送卡、接收卡、数据线等。

若控制系统出现问题，需联系设备供应商进行维修或更换。

4. 检查显示屏硬件：检查LED显示屏的硬件部分，包括LED模块、电源模块、控制模块等。

若硬件出现故障，需联系设备供应商进行维修或更换。

5. 检查软件设置：检查LED显示屏的软件设置，包括亮度、对比度、色度等参数。

若软件设置问题，需调整相关参数以解决问题。

3. 故障解决方案根据故障诊断的结果，采取相应的解决方案。

以下是一些常见的故障及其解决方案：3.1 花屏1. 检查发送卡和接收卡：若发送卡或接收卡出现故障，需更换或维修。

2. 检查数据线连接：若数据线连接不良，需重新连接或更换数据线。

3. 检查软件设置：若软件设置问题，需调整相关参数。

3.2 黑屏1. 检查电源：若电源问题，需维修或更换电源。

2. 检查线缆连接：若线缆连接问题，需重新连接或更换线缆。

3. 检查控制系统：若控制系统故障，需维修或更换。

3.3 闪烁1. 检查电源：若电源电压不稳定，需调整电源或使用稳压器。

2. 检查控制系统：若控制系统故障，需维修或更换。

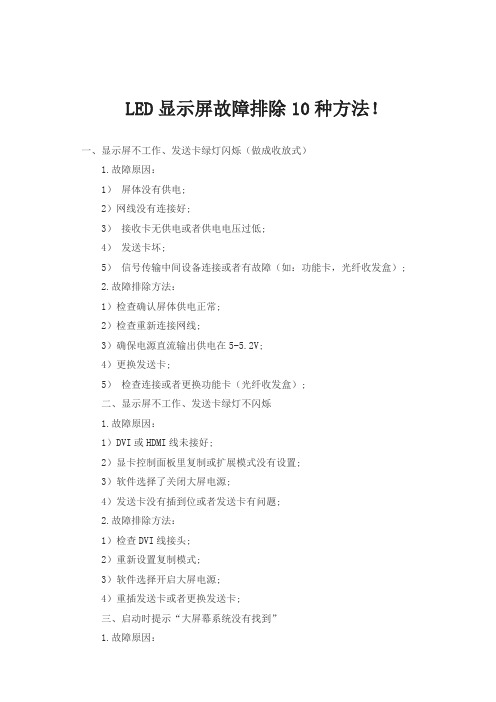

LED显示屏故障排除10种方法！一、显示屏不工作、发送卡绿灯闪烁（做成收放式）1.故障原因：1）屏体没有供电;2）网线没有连接好;3）接收卡无供电或者供电电压过低;4）发送卡坏;5）信号传输中间设备连接或者有故障（如：功能卡，光纤收发盒）;2.故障排除方法：1）检查确认屏体供电正常;2）检查重新连接网线;3）确保电源直流输出供电在5-5.2V;4）更换发送卡;5）检查连接或者更换功能卡（光纤收发盒）;二、显示屏不工作、发送卡绿灯不闪烁1.故障原因：1）DVI或HDMI线未接好;2）显卡控制面板里复制或扩展模式没有设置;3）软件选择了关闭大屏电源;4）发送卡没有插到位或者发送卡有问题;2.故障排除方法：1）检查DVI线接头;2）重新设置复制模式;3）软件选择开启大屏电源;4）重插发送卡或者更换发送卡;三、启动时提示“大屏幕系统没有找到”1.故障原因：1）串口线或者USB线与发送卡没连接;2）电脑COM或者USB口坏;3）串口线或者USB线坏;4）发送卡坏;5）没有安装USB驱动2.故障排除方法：1）确认并连接好串口线;2）更换电脑;3）更换串口线;4）更换发送卡;5）安装新版软件或者单独安装USB驱动四、与灯板等高的长条不显示或者部分不显示、缺色1. 故障原因：1）扁平排线或者DVI线（适用潜水艇系列）接触不好或断开; 2）交接处显示灯板前者输出或后者输入有问题2. 故障排除方法：1）重插或更换排线;2）先确定哪块显示模组有故障然后更换维修五、部分模组（3-6块）不显示1. 故障原因：1）电源保护或损坏;2）AC电源线接触不好2. 故障排除方法：1）检测，确认电源供电正常;2）重新连接电源线六、整个箱体不显示1. 故障原因：1） 220V供电线未接好;2）网线传输有问题;3）接收卡损坏;4） HUB板插错位2. 故障排除方法：1）检查供电线;2）确认更换网线;3）更换接收卡;4）重新插HUB七、整屏花点、图影纽动1. 故障原因：1）驱动加载程序不对;2）电脑和屏的网线太长或者质量不好;3）发送卡坏2. 故障排除方法：1）重新操作加载接收卡文件;2）减短网线长度或者更换;3）更换发送卡八、整个显示屏每个显示单元显示相同的内容1. 故障原因：没有发送显示屏连接文件2. 故障排除方法：重新设置发送连屏文件，并在发送的时候连接电脑的网线插在发送卡靠近指示灯的输出口九、显示屏亮度很低，显示图像模糊。

LED显示屏维修资料判断问题必须先主后次方式的处理,将明显的、严重的先处理，小问题后处理。

短路应为最高优先级。

1、电阻检测法，将万用表调到电阻档，检测一块正常的电路板的某点的到地电阻值，再检测另一块相同的电路板的同一个点测试与正常的电阻值是否有不同，若不同则就确定了问题的范围.2、电压检测法，将万用表调到电压档，检测怀疑有问题的电路的某个点的到地电压，比较是否与正常值相似，否则确定了问题的范围。

3、短路检测法，将万用表调到短路检测挡(有的是二极管压降档或是电阻档,一般具有报警功能)，检测是否有短路的现象出现，发现短路后应优先解决,使之不烧坏其它器件。

该法必须在电路断电的情况下操作，避免损坏表.4、压降检测法,将万用表调到二极管压降检测档，因为所有的IC都是由基本的众多单元件组成，只是小型化了，所以在当它的某引脚上有电流通过时，就会在引脚上存在电压降。

一般同一型号的IC相同引脚上的压降相似，根据引脚上的压降值比较好坏，必须电路断电的情况下操作。

该方法有一定的局限性，比如被检测器件是高阻的，就检测不到了。

单元板故障：A。

整板不亮1、检查供电电源与信号线是否连接。

2、检查测试卡是否以识别接口,测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。

（智能测试卡）3、检测74HC245有无虚焊短路，245上对应的使能(EN）信号输入输出脚是否虚焊或短路到其它线路。

注:主要检查电源与使能（EN）信号。

B。

在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路.2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。

3、检测A、B、C、D各信号之间是否短路或某信号与地短路。

注:主信号。

C.全亮时有一行或几行不亮1、检测138到4953之间的线路是否断路或虚焊、短路。

D。

在行扫描时，两行或几行(一般是2的倍数,有规律性的)同时点亮1、检测A、B、C、D各信号之间是否短路。

故障现象故障原因故障分析处理
一、单元板不亮
1、没有+5v
2、数据线坏 1、电源坏，更换电源
二、更换数据线整屏不亮
1、主控制器没有+5v
2、整屏交流电没有
三、计算机设置不对
1、电源坏，更换电源
2、检查供电电路
四、重新设置。

某个单元红(或绿)常亮
1、连接这个单元的数据线有问题
2、对应的分配板有问题
五、某快单元板故障
1、重新插一下数据线，注意方向
2、换一个数据线
3、更换分配板
4、根换单元板
六、通讯不正常
1、软件是否设置是否正确
2、通讯线是否连通
七、MAX323有问题
1、重新启动计算机，重新开关显示屏。

2、重新进行设置。

3、用数字表进行测量。

八、换掉这片MAX232。

整屏横向隔几行亮，隔几行不亮网线没有插好把网线插好大屏显示正常，计算机黑屏计算机设置不对重新设置前几屏信息正常，后几屏不正常
1、屏的容量有限，发的信息太多
2、存储器件没有擦除 1、重新发送，减去一些不必要的信息
2、重新发送
九、信息队，但字体缺笔划
做的信息大小和屏的大小不一致重新做信息，大小要设置的和屏的大小一致。

LED 显示屏十个常见故障及解决方法1、显示屏不工作、发送卡绿灯闪烁(做成收放式)故障原因：屏体没有供电;网线没有连接好;接收卡无供电或者供电电压过低;发送卡坏;信号传输中间设备连接或者有故障(如：功能卡，光纤收发盒)。

故障排除方法：检查确认屏体供电正常;检查重新连接网线;确保电源直流输出供电在5-5.2V;更换发送卡;检查连接或者更换功能卡(光纤收发盒)。

2、显示屏不工作、发送卡绿灯不闪烁故障原因：DVI 或HDMI 线未接好;显卡控制面板里复制或扩展模式没有设置;软件选择了关闭大屏电源;发送卡没有插到位或者发送卡有问题。

故障排除方法：检查DVI 线接头;重新设置复制模式;软件选择开启大屏电源;重插发送卡或者更换发送卡。

3、启动时提示“大屏幕系统没有找到”故障原因：串口线或者USB 线与发送卡没连接;电脑COM 或者USB 口坏;串口线或者USB 线坏;发送卡坏;没有安装USB 驱动。

故障排除方法：确认并连接好串口线;更换电脑;更换串口线;更换发送卡; 安装新版软件或者单独安装USB 驱动。

4、与灯板等高的长条不显示或者部分不显示、缺色故障原因：扁平排线或者DVI 线(适用潜水艇系列)接触不好或断开;交接处显示灯板前者输出或后者输入有问题。

故障排除方法：重插或更换排线;先确定哪块显示模组有故障然后更换维修。

5、部分模组(3-6 块)不显示故障原因：电源保护或损坏;AC 电源线接触不好。

故障排除方法：检测，确认电源供电正常;重新连接电源线。

6、整个箱体不显示故障原因：220V 供电线未接好;网线传输有问题;接收卡损坏;HUB 板插错位。

故障排除方法：检查供电线;确认更换网线;更换接收卡;重新插HUB。

7、整屏花点、图影纽动故障原因：驱动加载程序不对;电脑和屏的网线太长或者质量不好;发送卡坏。

故障排除方法：重新操作加载接收卡文件;减短网线长度或者更换;更换发送卡。

8、整个显示屏每个显示单元显示相同的内容故障原因：没有发送显示屏连接文件。

LED显示屏的IP防护等级是什么回事？IP防护等级是由两个数位所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数位表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高透过检测认证看产品设计与元器件选型LED照明作为21世纪最有前途的高科技产业之一，产品的设计、研发、应用和检测认证备受关注。

虽然LED产品的检测和认证是产品进入市场的最后一个环节，但是它对产品设计阶段有重要指导意义。

合理的产品设计能增强产品可靠性、减少EMC问题，更快的通过产品检测和认证，为产品赢得市场和企业长远发展打下基础。

在近期举办的LED产业高峰论坛上，电子元件技术网访谈了聂鹏翔先生，分享了对目前LED市场发展的看法LED显示屏常见问题及排除方法故障现象图片产生的可能原因排除方法屏不工作、发送卡绿灯闪烁黑屏屏体没有供电网线没有连接好接收卡无供电或者供电电压过低发送卡坏信号传输中间设备连接或者有故障（如：功能卡，中继器）检查确认屏体供电正常检查重新连接网线确保电源直流输出供电在5-5.2V 更换发送卡检查连接或者更换功能卡（中继器）屏不工作、发送卡绿灯不闪烁黑屏DVI线未接好显卡属性设置不正确软件选择了单元板不亮--显示异常1查595是否正常2查上下模块对应通脚是否接通3查595输出脚到模块脚是否有通单元板缺色--显示异常4查245 R.G数据是否有输出5查正常的595输出脚与异常的595输入脚是否有通驱动部分可能出现的问题及解决方法一单元板不亮问题：1 、+5V 电或GND 是否供给解决方法：给上+5V 电或GND问题：2 、+5V 跟GND 是否短路解决方法：把短路的给断开问题：3 、138 第五腿的OE 信号是否有解决方法：把OE 信号供上问题：4 、245 相连的OE 信号是否正常（断路或短路）解决方法：把断路的连好把短路的给断开一单元板上半部分或下半部分不亮或显示不正常问题：1 、138 的第5 腿OE 信号是否有解决方法：把OE 信号连上问题：2 、74HC595 的第11 、12 腿的信号是否正常；（SCLK 、RCK ）解决方法：把SCLK 、RCK 信号连好问题：3 、相连的OE 信号是否正常；（断路或短路）解决方法：把断路的连好把短路的断开问题：4 、双排插针与245 相连的SCLK 、RCK 信号是否正常；（断路或短路）解决方法：把断路的连好把短路的断开一单元板上一行或相应一个模块的行不亮或不正常显示问题：1 、查看其所对应模块的行信号的管脚是否虚焊或漏焊解决方法：把虚焊、漏焊的给焊好问题：2 、查看其行信号与4953 所对应的管脚是否断开或与其它信号短路解决方法：把断路的连好把短路的断开问题：3 、查看其行信号的上、下拉电阻是否没焊或漏焊解决方法：把没焊的给补上把漏焊的给焊好问题：4 、74HC138 输出的行信号与相对应的4953 之间是否断开或与其它信号短路解决方法：把断路的连好把短路的断开一单元板有两行同时亮（显示文字时其中一行正常、一行常亮）问题：1 、查看模块所对应的两行信号是否短路解决方法：把短路的断开问题：2 、查看查看138的输出腿、上下拉电阻和模块管脚及4953是否短路解决方法：把短路的断开上半部分或下半部分红色或绿色不亮或不正常显示问题：1 、查看输入排针脚是否正常或与GND、+5V短路解决方法：把断路的连好问题：2 、查看输入排针到245之间的信号是否正常（短路或断路）解决方法：把短路的断开问题：3 、IC245坏解决方法：更换IC控制系统常见的小故障解决方法整屏不亮或出现方格原因6控制主机是否开启7通讯线是否插好8发送卡是否已插好9多媒体卡与采集卡, 发送卡之间的数据线是否连好10接收卡JP1 或JP2 开关位置不对解决方法11打开主机12把通讯线插好13把发送卡重插14连好多媒体卡与采集卡, 发送卡之间数据线.15调整好JP1，JP2 开关位置16电脑显示器是否保护，或者显示屏显示领域是黑色或纯蓝。

户外LED屏常见故障与维修
在本篇文章中，我们来谈谈户外led显示屏常见的一些故障以及其维修方法：
四点常见的户外LED显示屏异常的故障：
1.接口问题。

现象：计算机信息无法显示，检查电缆；
2.电源问题。

led显示使用的是低压大电流电源，与普通直流电源区别不大；
3.驱动问题。

每个行或者列都没有显示，那就是对应驱动电路（芯片）问题，更换即可；
4.显示问题。

长期使用led显示屏可能会损坏老化，维修更换即可。

户外LED显示屏常见故障处理流程-诊断流程：
1、确定您的显示屏是同步显示屏还是异步显示屏；同步显示屏的显示依赖显示器的设置，异步显示屏不依赖显示器设置；
2、确定您的显示屏是局部的显示问题还是整屏显示均有问题；本文由中国标识网收集整理,更多信息请访问标识商学院。

故障现象1、整屏不亮或出现方格? 控制主机是否开启? 通讯线是否插好? 发送卡是否已插好? 多媒体卡与采集卡, 发送卡之间的数据线是否连好? 接收卡JP1 或JP2 开关位置不对? 打开主机? 把通讯线插好? 把发送卡重插? 连好多媒体卡与采集卡, 发送卡之间数据线.? 调整好JP1 ，JP2 开关位置2 、每次启动LED 演播室时提示找不到控制系统COM 口至数据发送卡之间的信号采集线没有连接或电脑本身COM 口已坏。

连接好该数据线或更换电脑3 、整屏隔十六行数据闪或常亮检查LED 演播室里的设置打开LED 演播室打开调试—硬件设置（密码168 ）—系统设置，把行顺序设置为+0 或+14 、整屏画面晃动或重影? 检查电脑与大屏之间的通讯线? 检查多媒体卡与发送卡的DVI非曲直线。

? 发送卡坏。

? 把通讯线重插或更换把DVI 线冲插加固更换发送卡驱动部分1、一单元板不亮1 、+5V 电或GND 是否供给2 、+5V 跟GND 是否短路3 、138 第五腿的OE 信号是否有4 、245 相连的OE 信号是否正常（断路或短路）；? 给上+5V 电或GND? 把短路的给断开? 把OE 信号供上4 、把断路的连好把短路的给断开2、一单元板上半部分或下半部分不亮或显示不正常1 、138 的第5 腿OE 信号是否有；2 、74HC595 的第11 、12 腿的信号是否正常；（SCLK 、RCK ）3 、相连的OE 信号是否正常；（断路或短路）4 、双排插针与245 相连的SCLK 、RCK 信号是否正常；（断路或短路）? 把OE 信号连上2 、把SCLK 、RCK 信号连好3 、把断路的连好把短路的断开4 、把断路的连好把短路的断开3、一单元板上一行或相应一个模块的行不亮或不正常显示? 查看其所对应模块的行信号的管脚是否虚焊或漏焊；? 查看其行信号与TIP127 或4953 所对应的管脚是否断开或与其它信号短路? 查看其行信号的上、下拉电阻是否没焊或漏焊? 74HC138 输出的行信号与相对应的TIP127 或4953 之间是否断开或与其它信号短路? 把虚焊、漏焊的给焊好2 、把断路的连好把短路的断开3 、把没焊的给补上把漏焊的给焊好4 、把断路的连好把短路的断开4、一单元板有两行同时亮（显示文字时其中一行正常、一行常亮）1、查看模块所对应的两行信号是否短路2、查看查看138的输出腿、上下拉电阻和模块管脚及TIP127的输出腿是否短路? 把短路的断开? 把短路的断开5、上半部分或下半部分红色或绿色不亮或不正常显示? 查看输入排针脚是否正常或与GND、+5V短路? 查看输入排针到245之间的信号是否正常（短路或断路）? IC245坏? 把断路的连好? 把短路的断开? 更换。
