煤间接液化技术之一。以合成气为原料在催化剂(主要是铁系) 和适当反应条件下合成以石蜡烃为主的液体燃料的工艺过程。1923年由德国化学家F.费歇尔和H.托罗普施开发，第二次世界大战期间投入大规模生产。其反应过程可以用下式表
示：n CO+2n H2─→【－CH2－】n+n H2O
传统费托合成法是以钴为催化剂（见金属催化剂），所得产品组成复杂，选择性差，轻质液体烃少，重质石蜡烃较多。其主要成分是直链烷烃、烯烃、少量芳烃及副产水和二氧化碳。
50年代，中国曾开展费托合成技术的改进工作，进行了氮化熔铁催化剂流化床反应器的研究开发，完成了半工业性放大试验并取得工业放大所需的设计参数。南非萨索尔公司在1955年建成SASOL－I小型费托合成油工厂，1977年开发成功大型流化床Synthol反应器，并于1980年和1982年相继建成两座年产1.6Mt的费托合成油工厂（SASOL-Ⅱ、SASOL-Ⅲ）。此两套装置皆采用氮化熔铁催化剂和流化床反应器。反应温度320～340℃，压力2.0～2.2MPa。产品组成为甲烷11％、C2～C4烃33％、C5～C8烃44％、C9以上烃6％、以及含氧化合物6％。产品组成中轻质烃较多，适宜于生产汽油、煤油和柴油等发动机燃料，并可得到醇、酮类等化学品。
费托合成总的工艺流程主要包括煤气化、气体净化、变换和重整、合成和产品精制改质等部分。合成气中的氢气与一氧化碳
的摩尔比要求在2～2.5。反应器采用固定床或流化床两种形式。如以生产柴油为主，宜采用固定床反应器；如以生产汽油为主，则用流化床反应器较好。此外，近年来正在开发的浆态反应器，则适宜于直接利用德士古煤气化炉或鲁奇熔渣气化炉生产的氢
气与一氧化碳之摩尔比为0.58～0.7的合成气。铁系化合物是费托合成催化剂较好的活性组分。
目前，以煤为原料通过费托合成法制取的轻质发动机燃料，在经济上尚不能与石油产品相竞争，但对具有丰富廉价煤炭，而石油资源贫缺的国家或地区解决发动机燃料的需要，费托合成法也是可行的。
第七章 F-T合成试题 一、填空题 1、F T合成是和在1925年首先研究成功的。 2、20世纪50年代初期，中国建成了一个F-T合成工厂即。 3、F-T合成可能得到的产品包括和，以及、。 4、F-T合成催化剂分为和。 5、复合催化剂采用制成。 6、沉淀铁系催化剖根据助剂和载体的不同，主要分为、和。 7、液态油通过蒸馏分离可得到和。 8、SASOL一厂工艺经净化后的煤制合成气分两路进入 和。 9、在F-T合成中，反应器类型有多种，在SASOL厂生产中使用了和两种装置。 10、催化剂组成为9.0～Fe；0. 9%K／硅沸石-2，硅沸石-2具有，具有较小的， 有利于。 11、熔铁型催化剂主要应用的装置是。 12、铁催化剂是活性很好的催化剂，用在固定床反麻器的中压合成时，反应温度为。 13、柴油的十六烷值约为，汽油的辛烷值为。 14、F-T合成原料气中新鲜气占，循环气占。 15、SASOL二厂工艺流程中净化后的合成气经反应后，合成产物首先．将反应生成 的和冷凝下来。水经氧化得和，液态油经、 可得汽油。 16、在SMFT合成模试工艺流程中一段反应器为，采用；二段反应器为，采用， 对一段产物进行改质以提高油品质量和收率，简化后处理工序。 17、F-T合成采用沉淀铁催化剂的固定床反应器，空速为；采用熔铁催化剂的气流床 反应器，空速为。 二、名词解释 1、F-T合成法 2、MFT合成
3、SMFT合成 4、担载型催化剂 5、熔铁型催化剂的制备原理 6、积炭反应 三、判断正误 1、单一催化剂主要有钌、镍、铁和钴．其中只有钌被用于工业生产。（） 2、SASOL一厂的合成产物中的蜡经减压蒸馏可生产中蜡(370～500℃)和硬蜡(>500℃)， 可分别加氢精制。（） 3、SASOL一厂工艺的气流床反应器主要产物为柴油。（） 4、F-T合成反应温度不宜过高，一般不超过400℃，否则易使催化剂烧结，过早失去 活性。（） 5、当合成气富含氢气时，有利于形成烷烃。（） 6、用含碱的铁催化剂生成含氧化合物的趋势较大，采用低的V(H2)/V(CO)比，高压和大空 速条件进行反应，有利于醇类生成，一般主要产物为甲醇。（） 7、积炭反应为放热反应。（） 8、从动力学角度考虑，温度升高，反应速度加快，同时副反应速度也随之加快。（） 9、SASOL一厂流程中将冷凝后的余气先脱除C02．二厂流程中将余气直接分离，然后进 行深冷分离成富甲烷、富氢、C2和C3～C4馏分，可以获得高产值的乙烯和乙烷组分。 （） 10、浆态床反应器结构复杂，投资费用高。（） 11、气流床反应器由反应器和催化剂沉降室组成。（） 12、原料气中的(CO+H2)含量高，反应速度快，转化率高，但反应放出的热量少，易使 催化剂床层温度降低。（） 四、回答问题 1、简述F-T合成的反应原理。 2、F-T合成应中铁系催化剂包括哪些类型? 3、简述复合催化剂的作用。 4、简述F-T合成反应需在等温条件下进行的原因。
低温费托合成工业化技术开发 上海兖矿能源科技研发有限公司 二○○八年六月
目录 一、前言 (1) 二、催化剂实验室研究开发 (1) 三、催化剂工业化技术研究开发 (2) 四、低温费托合成中试研究开发 (3) 4.1建设规模和主要设计思想 (3) 4.2 工艺路线和流程 (4) 4.3原料气体组成 (4) 4.4反应器和其它主要设备 (4) 4.5 建设与运行概况 (5) 4.6 合成中试装置运行情况 (5) 4.7 产品的深加工 (7) 五、低温费托合成过程模拟与工业装置设计基础的建立 (9) 六、自主知识产权技术与成果 (11) 6.1 专利 (11) 6.2 成果 (11) 七、结论 (12) 附件 (13) 本文件为上海兖矿能源科技研发有限公司所有，未经本公司书面许可，不得复制、不得将本文件全部或 部分内容用于本项目以外的其它目的或以任何形式提供给第三方或发表
低温费托合成工业化技术开发 一、前言 石油是保障国家经济命脉和政治安全的重要战略物资，是关系到国计民生的重要能源。在石油供应方面，目前我国已成为全球第二大石油消费国和进口国，2005年原油和成品油净进口量为1.3617亿吨，2006年原油和成品油净进口量达到1.6287亿吨，同比增长19.6%，我国对石油的依存度从2005年的42.9%飙升至2006年的47%。随着我国经济的进一步发展，石油的供需矛盾将更加突出。 为了实现全面建设小康社会的目标和国家的长治久安，必须实行可持续发展的石油天然气资源供需战略，而以我国储量丰富的煤为原料将其转化成液体油品是解决我国石油供应短缺的重要途径之一，因而受到国家政策的支持和国内外有实力的大企业的关注。 上海兖矿能源科技研发有限公司自2002年下半年起开始进行低温费托合成煤间接液化工业化技术的研发。目前，已成功开发出具有我国自主知识产权的低温费托合成煤间接液化制油成套技术；以此技术为基础的百万吨级低温费托合成煤间接液化制油工业示范项目正在按计划、有序积极推进。 技术的研发过程得到了国家“863”计划的支持，先后承担了“煤间接液化催化剂及工艺关键技术”国家十五“863”计划课题1项，“100万吨级低温费托合成油技术”、“煤间接液化油电联产系统优化集成与设计技术”、“百万吨级煤间接液化及电联产系统工业试验与示范”国家十一五“863”计划课题3项。 二、催化剂实验室研究开发 催化剂的开发研究是浆态床费托合成煤间接液化技术开发的关键之一。 在实验室内，通过反复实验对催化剂的组成和制备条件进行了深入研究，开发了铁基浆态床费托合成催化剂YET-FTS-01T，并对催化剂进行了全面的物性表征和反应性能的评价。催化剂的表征评价结果表明，实验室开发的催化剂，其本文件为上海兖矿能源科技研发有限公司所有，未经本公司书面许可，不得复制、不得将本文件全部 或部分内容用于本项目以外的其它目的或以任何形式提供给第三方或发表
关于煤间接液化技术“费-托合成”的学习报告报告说明 F-T合成作为煤的间接液化的重要工艺，有着广泛的应用。本文将分别报告作者在F-T合成的基本原理、高低温工艺、催化剂以及F-T合成新工艺的学习情况。在以上学习的基础上，报告末尾有本人对F-T合成工艺改进的一点设想和建议。 一、F-T合成的基本原理 主反应 生成烷烃： (1) (2) 生成烯烃： (3) (4) 副反应 生成含氧有机物： (5) (6) (7) 生成甲烷： (8) 积碳反应： (9) 歧化反应：
(10) F-T合成利用合成气在炉内反应生成液体燃料，1-4式为目标反应，其中1和3是生产过程中主要反应。其合成的烃类基本为直链型、烯烃基本为1-烯烃。5-7式会生成含氧有机物的反应会降低产品品质；8式生成甲烷虽然是优质燃料但价值不高（原料合成气也为气体），往往需要分离出来进行制氢，构成循环；积碳反应主要是会对催化剂产生影响，温度过高时积碳反应产生的碳会镀在催化剂上（结焦现象），堵塞孔隙，造成催化剂失效。 二、高温工艺与低温工艺 反应温度不同，F-T合成液体产物C数目也不同（或者说选择性不同），基本上呈温度变高，碳链变短的趋势。低温工艺约在200-240摄氏度下反应，即可使用Fe催化剂也可用Co系催化剂，后者效果较好，产物主要是柴油、润滑油和石蜡等重质油品。高温工艺约在350摄氏度情况下反应，一般使用熔铁催化剂，产品主要是小分子烯烃和汽油。 由于温度不同，高低温工艺采用的反应器也有所不同，低温工艺主要采用固定床反应器、浆态床反应器；高温工艺主要用循环流化床、固定流化床反应器。 下面关于首先报告我对反应基本流程的认识 首先无论何种反应器都需要先将合成气和循环气加热到一定温度后输入反应器，再经过均布装置将合成气均匀散开，之后进入反应段。由于炉内反应基本为强放热反应，对于低温工艺需要设置通水的管道利用水汽蒸发转移热量提高效率，而高温工艺由于强烈的对流换热所以并不要求特殊的冷却系统。 反应段过后主要是催化剂回收和产品分离的问题，这一点主要是利用旋分器、重力沉降（反应中催化剂结团结块）等方式。图1为反应器的基本结构示意图 图错误!未指定顺序。反应器基本结构示意图 这里再简要报告我对以上提到的四类反应器认识 固定床反应器（Arge反应器） 由于催化剂到冷却界面的传热距离限制，固定床式反应器要想法设法增大表面积。早期由于管式反应器直径过大而采取了层炉式反应器，然而由于散热和催化剂利用效率的问题而不被广泛使用。随后的发展趋势就是反应器内“管”越来越多、越来越细；1955年Sasol公司开发了内含2052根直径50毫米“管”的固定床反应器；1990年Shell公司开发了内含26150根直径26毫米“管”的反应器。而“管越多、越细”，反应器的效率和生产能力也越高（这点后面要提到）。 这种反应器优点易于操作运行，产品易于分离，适用于蜡生产；但是缺点也很明显，由于此类反应器温度分布不均，其温度需要控制在较低水平，影响反应速率和产率，以及因此带来的对于催化剂细度的要求，使得催化剂利用效率低，用量大；同时反应器由于承受压降厚度较大，铁催化剂定期更换要求复杂的网络结构，加大了设备成本。 浆态床反应器
费-托合成（煤间接液化介绍，包括催化技术、反应器以及国内正在进行项目介绍） 间接液化概念 间接液化是先把煤炭在高温下与氧气和水蒸气反应，使煤炭全部气化、转化成合成气（一氧化碳和氢气的混合物），然后再在催化剂的作用下合成为液体燃料的工艺技术。 间接液化首先将原料煤与氧气、水蒸汽反应将煤全部气化，制得的粗煤气经变换、脱硫、脱碳制成洁净的合成气（CO+H2），合成气在催化剂作用下发生合成反应生成烃类，烃类经进一步加工可以生产汽油、柴油和LPG等产品。 在煤炭液化的加工过程中，煤炭中含有的硫等有害元素以及无机矿物质（燃烧后转化成灰分）均可脱除，硫还可以硫磺的形态得到回收，而液体产品品质较一般石油产品更优质。 煤间接液化技术的发展 煤间接液化中的合成技术是由德国科学家Frans Fischer 和Hans Tropsch 于1923首先发现的并以他们名字的第一字母即F-T 命名的，简称F-T合成或费托合成。依靠间接液化技术，不但可以从煤炭中提炼汽油、柴油、煤油等普通石油制品，而且还可以提炼出航空燃油、润滑油等高品质石油制品以及烯烃、石蜡等多种高附加值的产品。 自从Fischer和Tropsch发现在碱化的铁催化剂上可生成烃类化合物以来，费托合成技术就伴随着世界原油价格的波动以及政治因
素而盛衰不定。费托合成率先在德国开始工业化应用，1934年鲁尔化学公司建成了第一座间接液化生产装置，产量为7万吨/年，到1944年，德国共有9个工厂共57万吨/年的生产能力。在同一时期，日本、法国、中国也有6套装置建成。 二十世纪五十年代初，中东大油田的发现使间接液化技术的开发和应用陷入低潮，但南非是例外。南非因其推行的种族隔离政策而遭到世界各国的石油禁运，促使南非下决心从根本上解决能源供应问题。考虑到南非的煤炭质量较差，不适宜进行直接液化，经过反复论证和方案比较，最终选择了使用煤炭间接液化的方法生产石油和石油制品。SASOL I厂于1955年开工生产，主要生产燃料和化学品。20世纪70年代的能源危机促使SASOL建设两座更大的煤基费托装置，设计目标是生产燃料。当工厂在1980和1982年建成投产的时候，原油的价格已经超过了30美元/桶。此时SASOL的三座工厂的综合产能已经大约为760万吨/年。由于SASOL 生产规模较大，尽管经历了原油价格的波动但仍保持赢利。南非不仅打破了石油禁运，而且成为了世界上第一个将煤炭液化费托合成技术工业化的国家。1992和1993年，又有两座基于天然气的费托合成工厂建成，分别是南非Mossgas 100万吨/年和壳牌在马来西亚Bintulu 的50万吨/年的工厂。 除了已经运行的商业化间接液化装置外，埃克森－美孚（Exxon-Mobil），英国石油（BP-Amoco），美国大陆石油公司（ConocoPhillips）和合成油公司（Syntroleum）等也正在开发自
关于煤间接液化技术“费-托合成”的学习报告 报告说明 F-T合成作为煤的间接液化的重要工艺，有着广泛的应用。本文将分别报告作者在F-T合成的基本原理、高低温工艺、催化剂以及F-T合成新工艺的学习情况。在以上学习的基础上，报告末尾有本人对F-T合成工艺改进的一点设想和建议。 一、F-T合成的基本原理 主反应 生成烷烃： nCO+2n+1H2==C n H2n+2+nH2O(1) n+1H2+2nCO==C n H2n+2+nCO2(2) 生成烯烃： nCO+2n H2==C n H2n+nH2O(3) n H2+2nCO==C n H2n+nCO2(4) 副反应 生成含氧有机物： nCO+2n H2==C n H2n+nH2O(5) nCO+(2n?2)H2=C n H2n O2+(n?2)H2O(6) n+1CO+2n+1H2==C n H2n+1CHO+nH2O(7) 生成甲烷： CO+3H2==CH4+H2O(8) 积碳反应： CO+H2==C+H2O(9) 歧化反应： 2CO==C+C O2(10) F-T合成利用合成气在炉内反应生成液体燃料，1-4式为目标反应，其中1
和3是生产过程中主要反应。其合成的烃类基本为直链型、烯烃基本为1-烯烃。5-7式会生成含氧有机物的反应会降低产品品质；8式生成甲烷虽然是优质燃料但价值不高（原料合成气也为气体），往往需要分离出来进行制氢，构成循环；积碳反应主要是会对催化剂产生影响，温度过高时积碳反应产生的碳会镀在催化剂上（结焦现象），堵塞孔隙，造成催化剂失效。 二、高温工艺与低温工艺 反应温度不同，F-T 合成液体产物C 数目也不同（或者说选择性不同），基本上呈温度变高，碳链变短的趋势。低温工艺约在200-240摄氏度下反应，即可使用Fe 催化剂也可用Co 系催化剂，后者效果较好，产物主要是柴油、润滑油和石蜡等重质油品。高温工艺约在350摄氏度情况下反应，一般使用熔铁催化剂，产品主要是小分子烯烃和汽油。 由于温度不同，高低温工艺采用的反应器也有所不同，低温工艺主要采用固定床反应器、浆态床反应器；高温工艺主要用循环流化床、固定流化床反应器。 下面关于首先报告我对反应基本流程的认识 首先无论何种反应器都需要先将合成气和循环气加热到一定温度后输入反应器，再经过均布装置将合成气均匀散开，之后进入反应段。由于炉内反应基本为强放热反应，对于低温工艺需要设置通水的管道利用水汽蒸发转移热量提高效率，而高温工艺由于强烈的对流换热所以并不要求特殊的冷却系统。 反应段过后主要是催化剂回收和产品分离的问题，这一点主要是利用旋分器、重力沉降（反应中催化剂结团结块）等方式。图1为反应器的基本结构示意图 图1反应器基本结构示意图 这里再简要报告我对以上提到的四类反应器认识 2 46 5 3 1 1-合成气注入通道；2-均布段；3-冷却管道；4- 反应段；5-分离段；6-输出通道；（吴尧绘制）

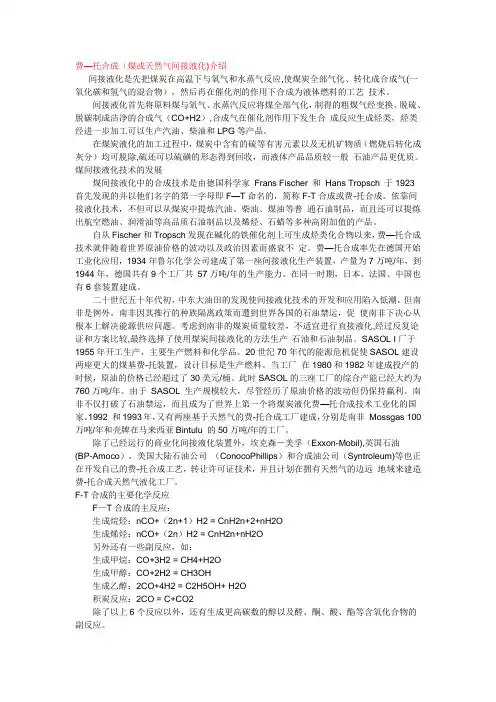

费-托合成（煤或天然气间接液化）介绍 间接液化是先把煤炭在高温下与氧气和水蒸气反应，使煤炭全部气化、转化成合成气（一氧化碳和氢气的混合物），然后再在催化剂的作用下合成为液体燃料的工艺技术。 间接液化首先将原料煤与氧气、水蒸汽反应将煤全部气化，制得的粗煤气经变换、脱硫、脱碳制成洁净的合成气（CO+H2），合成气在催化剂作用下发生合成反应生成烃类，烃类经进一步加工可以生产汽油、柴油和LPG等产品。 在煤炭液化的加工过程中，煤炭中含有的硫等有害元素以及无机矿物质（燃烧后转化成灰分）均可脱除，硫还可以硫磺的形态得到回收，而液体产品品质较一般石油产品更优质。煤间接液化技术的发展 煤间接液化中的合成技术是由德国科学家Frans Fischer 和Hans Tropsch 于1923 首先发现的并以他们名字的第一字母即F-T命名的，简称F-T合成或费-托合成。依靠间接液化技术，不但可以从煤炭中提炼汽油、柴油、煤油等普通石油制品，而且还可以提炼出航空燃油、润滑油等高品质石油制品以及烯烃、石蜡等多种高附加值的产品。 自从Fischer和Tropsch发现在碱化的铁催化剂上可生成烃类化合物以来，费-托合成技术就伴随着世界原油价格的波动以及政治因素而盛衰不定。费-托合成率先在德国开始工业化应用，1934年鲁尔化学公司建成了第一座间接液化生产装置，产量为7万吨/年，到1944年，德国共有9个工厂共57万吨/年的生产能力。在同一时期，日本、法国、中国也有6套装置建成。 二十世纪五十年代初，中东大油田的发现使间接液化技术的开发和应用陷入低潮，但南非是例外。南非因其推行的种族隔离政策而遭到世界各国的石油禁运，促使南非下决心从根本上解决能源供应问题。考虑到南非的煤炭质量较差，不适宜进行直接液化，经过反复论证和方案比较，最终选择了使用煤炭间接液化的方法生产石油和石油制品。SASOL I厂于1955年开工生产，主要生产燃料和化学品。20世纪70年代的能源危机促使SASOL建设两座更大的煤基费-托装置，设计目标是生产燃料。当工厂在1980和1982年建成投产的时候，原油的价格已经超过了30美元/桶。此时SASOL的三座工厂的综合产能已经大约为760万吨/年。由于SASOL 生产规模较大，尽管经历了原油价格的波动但仍保持赢利。南非不仅打破了石油禁运，而且成为了世界上第一个将煤炭液化费-托合成技术工业化的国家。1992 和1993年，又有两座基于天然气的费-托合成工厂建成，分别是南非Mossgas 100万吨/年和壳牌在马来西亚Bintulu 的50万吨/年的工厂。 除了已经运行的商业化间接液化装置外，埃克森－美孚（Exxon-Mobil），英国石油（BP-Amoco），美国大陆石油公司（ConocoPhillips）和合成油公司（Syntroleum）等也正在开发自己的费-托合成工艺，转让许可证技术，并且计划在拥有天然气的边远地域来建造费-托合成天然气液化工厂。 F-T合成的主要化学反应 F-T合成的主反应： 生成烷烃：nCO+(2n+1)H2 = CnH2n+2+nH2O 生成烯烃：nCO+(2n)H2 = CnH2n+nH2O 另外还有一些副反应，如： 生成甲烷：CO+3H2 = CH4+H2O 生成甲醇：CO+2H2 = CH3OH 生成乙醇：2CO+4H2 = C2H5OH+ H2O 积炭反应：2CO = C+CO2 除了以上6个反应以外，还有生成更高碳数的醇以及醛、酮、酸、酯等含氧化合物的副反应。
