突破100GB! 先锋BDXL四层蓝光刻录机⾸测2019-09-15从DVD到BD，蓝光光盘的容量⼀下从4.7GB提升到了25GB，⽽蓝光光盘是怎样达到如此⼤的容量呢?第⼀个⽅法就是提⾼存储密度。
蓝光光盘的轨道间距仅为0.32µm，记录点长度为0.149µm。
⽽DVD的轨道间距为0.74µm，记录点长度为0.4µm。
所以，由于记录点更⼩的原因，⼀张同样尺⼨的蓝光光盘可以达到DVD容量的5倍。
⽽另⼀个⽅法就是提升数据存储的层数。
我们在2006年⾸次对BD蓝光产品进⾏测试时，就在资料上看到过数据记录层最⾼达到8层，容量为200GB的蓝光光盘。
但是，到⽬前为⽌，市场上的蓝光影碟或者刻录盘和DVD⼀样，最多只有两层。
今年4⽉，蓝光协会(BDA)今年公布了新的3层、4层蓝光刻录碟⽚格式BDXL，6⽉份正式通过⽽成为⾏业标准。
今天，我们就将再⼀次迎来蓝光产品的重要时刻，就是见证⾸款BDXL多层蓝光刻录机和BDXL蓝光碟⽚，⽽这⼀次的主⾓，仍然是在蓝光领域贡献颇多的先锋和TDK――先锋BDR-206MBK BDXL刻录机和TDK 100GB BDXL刻录盘。
光存储容量⾸次突破100GB写在测试之前，我们先来了解⼀下什么是BDXL，以及和BD的区别在哪⾥?⼀直以来，我们习惯称单层蓝光刻录碟为BDSL(Single Layer)，双层蓝光碟⽚为BD DL(Dual Layer)。
因此，三层(Triple Layer)和四层(Quadruple Layer)蓝光标准被命名为BDXL就容易理解了。
BDA组织在创建BDXL标准时，遵守了以下三个规范：1 使⽤了和BD SL、BD DL相同的核⼼参数，保证兼容性。
在BDXL标准中，关于光盘和刻录机的基本物理参数都和以往的标准⼀致，包括LO层的厚度、激光波长、镜头NA值、轨道间距、ECC、调制编码⽅式和摆动地址格式(STW／MSK)。

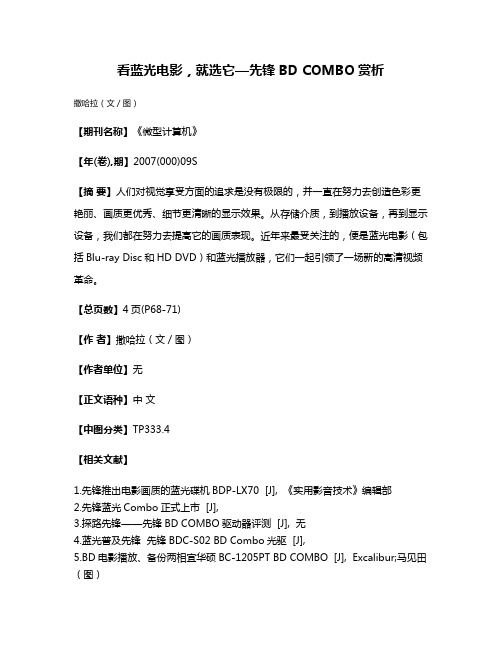

看蓝光电影，就选它—先锋BD COMBO赏析
撒哈拉（文／图）
【期刊名称】《微型计算机》
【年(卷),期】2007(000)09S
【摘要】人们对视觉享受方面的追求是没有极限的，并一直在努力去创造色彩更艳丽、画质更优秀、细节更清晰的显示效果。
从存储介质，到播放设备，再到显示设备，我们都在努力去提高它的画质表现。
近年来最受关注的，便是蓝光电影（包括Blu-ray Disc和HD DVD）和蓝光播放器，它们一起引领了一场新的高清视频革命。
【总页数】4页(P68-71)
【作者】撒哈拉（文／图）
【作者单位】无
【正文语种】中文
【中图分类】TP333.4
【相关文献】
1.先锋推出电影画质的蓝光碟机BDP-LX70 [J], 《实用影音技术》编辑部
2.先锋蓝光Combo正式上市 [J],
3.探路先锋——先锋BD COMBO驱动器评测 [J], 无
4.蓝光普及先锋先锋BDC-S02 BD Combo光驱 [J],
5.BD电影播放、备份两相宜华硕BC-1205PT BD COMBO [J], Excalibur;马见田（图）
因版权原因，仅展示原文概要，查看原文内容请购买。
先锋蓝光DVD播放器 BDP-LX701080P解析度和24fps的视频输出结合Dolby TrueHD*震撼音效让您享受影音效果生动逼真的电影先锋是高级影音设备的制造厂商，而BDP-LX70则是我们影音产品系列中最具前瞻性的产品。
您只要在BDP-LX70上播放高清视频的蓝光光盘，就能享受到出色的影音效果。
本播放机能让您欣赏到先进技术所能提供的、清晰得令人惊叹的视频和惊人逼真的环绕音效。
具有1080P解析度、24fps（每秒24帧画面）输出、Dolby TrueHD*及许多其它功能，BDP-LX70终于能提供家庭影院一直在追求的卓越表现。
*经HDMI LPCM输出主要参数及规格：·升至1920x1080P高清解析度经HDMI输出·蓝光光盘（BD-ROM）24fps直接输出·多种格式光盘播放：BD-ROM/DVD/DVD-R/RW（视频模式）/DVD-RDL（视频模式）/CD·播放WMV文件·播放照片文件（JPEG/PNG/GIF）·播放音乐文件（WMA9/MP3）·无损失编码技术Dolby TrueHD 7.1声道解码（经HDMI LPCM输出）·DTS解码·家庭多媒体娱乐汇可播放存储在个人电脑或DLNA兼容的数字设备上的视频、照片和音乐文件·双层基座·Burr-Brown音频D/A（数字/模拟）转换器BDP-LX70技术规格技术功能可播放光碟3激光头（CD/DVD/BD）双制式（PAL/NTSC）BD-ROM、DVD-Video、DVD-R/RW(视频模式)、DVD-R DL (视频模式)、CD (CD-DA)●●PC文件播放家庭多媒体娱乐汇Windows Media Video(WMV)JPEG/PNG/GIFMP3Windows Media Audio （WMA9、WMA9 Pro）图片+音乐合成系统（JPEG幻灯片配音乐）●●●●●●音频功能DTS 5.1声道解码DTS 2声道向下混合输出杜比数码5.1声道解码Dolby TrueHD 7.1声道解码(经HDMI LPCM输出)*数字输出（杜比数码,DTS(DVD),线性PCM）动态范围控制(DVD) ●●●●●●视频功能纯影院逐行扫描(PAL/NTSC)I/P同步输出视频提升视频调整（白阶/黑阶/Hue/色温）放大功能●●●●●（仅限照片）便利功能继续播放●10键直接搜寻与播放（章节/曲目）重复模式（标题/章节/曲目）屏幕保护●●●其它高级功能双层基座Burr-Brown音频数/模转换器DLNA认证●●●接口HDMI接口色差视频输出S-Video输出视频输出5.1声道音频输出音频输出同轴数字输出光纤数字输出LANSR IN/IR IN 1（至1080p）111111111/1规格电源消耗功率待机模式消耗功率产品尺寸（长×宽×高）质量220-240V,50/60Hz35W0.5W220-240V,50/60Hz6.5kg* 48KHz 输出产品描述详细描述: 蓝光DVD简介·存储容量是DVD的5倍·1920×1080P Full HD画面·升至7.1声道的HD环绕声·用户界面具有操作简便的菜单导航栏蓝光光盘尺寸与DVD一样大，但是可以存储5倍的音频视频数据。

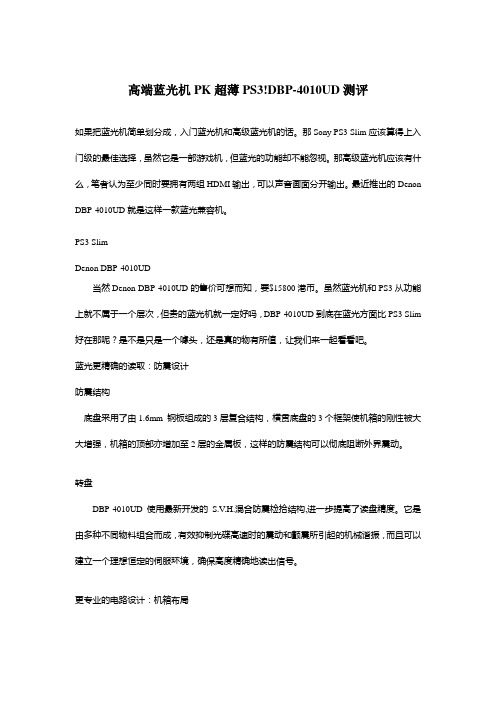

高端蓝光机PK超薄PS3!DBP-4010UD测评如果把蓝光机简单划分成，入门蓝光机和高级蓝光机的话。
那Sony PS3 Slim应该算得上入门级的最佳选择，虽然它是一部游戏机，但蓝光的功能却不能忽视。
那高级蓝光机应该有什么，笔者认为至少同时要拥有两组HDMI输出，可以声音画面分开输出。
最近推出的Denon DBP-4010UD就是这样一款蓝光兼容机。
PS3 SlimDenon DBP-4010UD当然Denon DBP-4010UD的售价可想而知，要$15800港币。
虽然蓝光机和PS3从功能上就不属于一个层次，但贵的蓝光机就一定好吗，DBP-4010UD到底在蓝光方面比PS3 Slim 好在那呢？是不是只是一个噱头，还是真的物有所值，让我们来一起看看吧。
蓝光更精确的读取：防震设计防震结构底盘采用了由1.6mm 钢板组成的3层复合结构，横贯底盘的3个框架使机箱的刚性被大大增强，机箱的顶部亦增加至2层的金属板，这样的防震结构可以彻底阻断外界震动。
转盘DBP-4010UD使用最新开发的S.V.H.混合防震检拾结构,进一步提高了读盘精度。
它是由多种不同物料组合而成，有效抑制光碟高速时的震动和颤震所引起的机械谐振，而且可以建立一个理想恒定的伺服环境，确保高度精确地读出信号。
更专业的电路设计：机箱布局机箱结构，机箱分割成3个独立箱体部份，这样做可以减少各种电路的互相干扰元件分别为:1. 模拟及数码电源( 左边)2. 数码视频信号处理B/E、SACD和DSP部份( 加叠在中央部份)3. 拾讯和F/E,( 中央部份)4. 音频部份( 左边)高级蓝光机标配：接口丰富接口丰富虽然中国成为世界工厂，但这部机器依然是在日本做的，看看机器的背面配有丰富的接口。
线材众口难调：Denon Link线材的使用试机时候，配上Denon A VR-4810 A V AMP一起使用，所以一定会把它的Denon Link接上，虽然官方一次又一次强调Denon Link接上是最好，但我自己就喜欢用Denon Link听歌，看电影就用回HDMI，这是个人感觉，其他家都说长期用Denon Link最佳表现，这只是个人问题吧。
双HDMI先锋BDP—450蓝光机作者：从容来源：《卫星电视与宽带多媒体》2013年第05期随着正版蓝光碟片价格的不断下降，以及蓝光播放机的国产化，原来高高在上的蓝光DVD也逐渐进入寻常百姓之家，作为碟机行内的不老品牌，先锋不断推出新的型号，始终占领碟机的中、高端市场。
先锋电子在2012年推出的全新型号BDP-450蓝光影碟播放机，配备3D技术，将蓝光播放进一步提升，配置Qdeo专业视频处理芯片以及标配双HDMI输出功能，可看做LX55的简化版本，定位为入门准专业级，价格也非常亲民。
BDP-450备有最高1920 x1080p HDMI 高清解像输出，更支持24fps直接输出模式（只限BD）。
配合播放蓝光影碟或BD原盘文件保持电影流畅感，仿佛置身拍摄现场一样。
而高清音效亦包括了最高格式的DTS-HDMaster Audio及Dolby True HD，并经HDMI输出Bitstream 源码信号。
从此，任何家庭都可跃身成为真正的高清影院。
BDP-450更拥有Pioneer独创的PQLS技术，只需透过 HDMI 端子，便可以LPCM / Bitstream形式传送几乎全无抖动的多声道音乐数据，提供可能的最佳音质。
另外连接家中互联网后更可直接浏览YouTube，利用全新功能Stream Smoother，可优化低bit-rate的影像档案播放；或以Pioneer研发的iControlAV2012 app.，透过iPhone / iPod / iPod Touch/ Android手机控制蓝光影碟播放机的基本功能（需连接无线网络），为用家带来前所未有的方便和极致的享受。
通过重刷相应固件，更可实现局域网内的文件共享和播放。
其实BDP-450最大的两个亮点就是Qdeo专业视频处理以及双HDMI输出功能，这两大功能也是一般市面上蓝光碟机所不具备的，这也是将其定位于入门级中的专业机的原因，即以平民机的价格享受高档机的功能。
蓝光播放机BDP-450固件升级程序的操作说明注意：先锋固件程序及其对应软件下载只适用于中国大陆地区，并且只供指定型号使用，更新前请确认固件程序及软件是否适用于指定地区及型号，如使用不正确或不适当固件程序及软件，先锋电子(中国)投资有限公司恕不负责。
警告！！升级过程需时约5分钟，其间请勿拔去电源线或按下“STANDBY/ON”键，直至更新完毕，更新完毕后机器将自动关机。
更新过程中请勿对蓝光播放机进行操作。
如果更新过程中出现异常，可能说明蓝光播放机无法正常运作而需要维修。
以下升级程序的操作说明只适用于BDP-450的型号A请先确认蓝光播放机的现有固件程序版本：（需使用蓝光播放机的遥控器来进行操作）1.按下“STANDBY/ON”开启蓝光播放机电源。
2.按“Home Menu”按钮进入主菜单。
3.屏幕上选“初始设定”，按“ENTER”进入。
4.屏幕上选“选项”，按“ENTER”进入。
5.屏幕上选“系统信息”，按“ENTER”进入。
6.屏幕上选“下一个画面”，按“ENTER”进入。
7.检查固件版本信息。
如果固件版本信息为V02.19或者更高版本，则不用进行程序升级。
B请先从中国先锋网站下载相关升级固件到电脑中，名称为：BDP-450_V02.19.zipC.升级需要通过USB设备完成（U盘，以下简称USB）。
USB需满足以下条件：-USB 2.0-容量为128MB及以上注意：1、复制固件程序到USB之前，请确认USB中没有其他内容。
2、复制固件到USB的根目录，无需建立文件夹。
（如果不符合以上两个注意事项，有可能会导致无法升级）如需了解关于USB的使用方法，请查阅相关USB的使用手册。
升级前的准备：1.在电脑中，按两下鼠标左键打开压缩文件并解压。
2.请将解压后的文件复制到USB根目录中。
D.复制到USB后，确认USB根目录下，文件大小：BDP-450_V02.19.bin 63.4Mbyte (66,531,588byte)BDP-450_SUB.bin 697Kbyte (714,698byte)(1,048,576byte)DVD.bin1.0MbyteDLdiscidentifier.txt 56byte注意：如正确文件没有复制到USB，蓝光播放机将不能识别它。
先锋BDP-4100/4110/140/440/150蓝光机实战打摩记更新记录：先锋BDP-4110 打摩方案见P6；华录BDP2012打摩方案见 P12；先锋BDP-140/440打摩方案见P15；先锋 BDP-150 打摩方案见P20；先锋 BDP-450 打摩方案见P21；先锋BDP-4100/4110是最近比较火的蓝光播放机，火的原因是因为其推出了越狱版固件，该越狱版固件主要有两个比较吸引人的功能：① 可以直接播放外接USB硬盘的 BDMV / BDISO 原盘文件；② 可以用遥控器随时任意更改蓝光机的蓝光区码。
该功能相当于你拥有了一台全区的蓝光播放机，这个功能连Oppo BDP-93/95也没有。
在播放的时候遇到区码不对的情况时，用遥控器修改一下区码就可以播放了，因为即使是硬盘BDMV原盘文件，也有一些是锁区的。
先锋BDP-4100/4110 价格便宜，越狱软件功能强大，但对于一些老烧来说在选择上是有些纠结的。
因为该机的软件的功能对他们来说是满意的，但作为入门机器，对于其音画素质却有些担心，而打摩正好可以解决这种纠结。
通过打摩大幅度提高其音画素质，花钱不多，再加上强大的软件功能，是目前外接硬盘播放BDMV/BDISO原盘的一个比较好的解决方案，也是打摩方法目前比较好的一种应用方式。
这是先锋BDP-4100的内部结构，左侧为BD-ROM，由于我购买的机器是2011年2月生产的，BD-ROM已经和BDP-4100刚上市的时候不同，这个BD-ROM和目前的BDP-4110是一样的。
中间为数字板，和BDP-4110基本一样。
右侧为电源板，该板和BDP-4110完全不同，BDP-4110的电源板要比这个小一些，而且电路设计和用料也不一样。
打摩还是依照电路分析－打摩元件选择－实施－调音的方式进行，具体的说明可以参加我的另外一个帖子：/thread-371778-1-1.html其实，打摩过程中前期的电路分析、打摩元件选择是非常重要的过程，这些方面做好才能做到有的放矢、事半功倍，而真正的打摩更换元器件的过程也就占10%左右的时间。
㈠先锋BDP-4100电源板电路分析由于没能找到先锋BDP-4100的Service Manual服务维修手册，所以电路分析只能从电路板上的线路进行。
先锋BDP-4100的电源板由以下几路电压组成：+5v 供数字板和BD-ROM数字板+12v 供数字板、模拟音频LPF和BD-ROM电机驱动-12v 供模拟音频 LPF-24v 供前面板显示和按键控制其中 +5v和+12v 两路是打摩的重点，主要目的是改善HDMI接口输出的音画质。
BDP-4100电源板的用料属一般水平，主要电容使用的是深圳景光生产的电容，电容参数一般。
根据以往的经验，这种情况下，打摩后音画质提升的空间会比较大。
㈡打摩方案设计和用料选择以下元件为本次打摩更换的重点：①主滤波电容：100uF/400v，主滤波电容的选料一般选择日本化工电容。
因为日化的电容各方面比较均衡，对视频有很好的改善效果，其色彩真实中性，特别是肤色的表现很好。
先锋BDP-09FD的蓝光机电源板的其它所有电容都采用的是红宝石Rubycon的ZL系列电容，唯独主滤波电容选用的是日本化工的电容，可见一斑。
另外天龙的众多蓝光机（包括旗舰型号A1UD）的主滤波电容也是使用日本化工的电容。
② 供数字板两路电压的滤波电容，这是打摩的重点。
两路供电电容规格如下：+5v 整流后第一级滤波电容2200uF/16v ，第二级滤波电容1000uF/16v+12v 整流后第一级滤波电容1000uF/16v，第二级滤波电容470uF/16v用料选择仍然遵循以下原则：整流后第一级滤波电容必须使用高频低阻抗电容，第二级及以后的滤波电容使用高品质音频电容。
第一级滤波电容使用高频低阻抗电容对比不使用高频低阻抗电容，对音画质的改善表现如下：视频：噪点减少；音频：高音细节增多，声音动态大很多。
这些差异是由于在开关电源工作的高频率条件下，这种电容具有更低的阻抗特性的缘故。
高频低阻抗电容一般选择日本化工的 KY / KZE / KZH 系列。
日本化工的电容各方面比较均衡，另外比较容易获得而且价格便宜，属于“价格便宜量又足”的类型。
第二级的滤波电容可以选用高素质的音频电容，因为整个机器的声音和图像的素质和风格很大程度上都由这些电容决定。
具体的用料一般根据原机的声音特点和听者的个体喜好风格来决定。
综合考虑，我一般会选择 ELNA Simlic II 棕神2代电容。
③其它一些无关紧要的电容更换为可靠性较高的合格产品。
更换这些电容不是为了提高音画质，而是为了提高电源板的整体可靠性，因为原机的用料很一般。
④最后通过更换给初级 PWM IC 滤波的小电容２２ｕＦ／５０ｖ来调音。
基本的打摩方案和用料选型都确定后，就开始了备料的过程了 ......先锋 BDP-450 蓝光机是先锋2012年新上市的型号，由于其价格合理，再加上有越狱固件的推出，因此备受关注。
相对于上一代机型BDP-440，BDP-450在硬件结构上做了较大的调整，即增加了Marvell QDEO 视频处理芯片和双HDMI接口，因此BDP-450已经相当于更高端机型BDP-LX55的简化版了。
先锋BDP-450的基本配置如下：主控芯片： MTK 的 MT8555/en/Products/product_content.php?sn=71视频后处理芯片： Marvell QDEO 88DE2750/digital-entertainment/88DE2750BDP-450与BDP-LX55相比，主要简化和差异体现在以下几个方面：① BDP-450省略了全部模拟输出接口，包括两声道模拟音频输出接口和模拟视频CVBS输出接口。
因此从某种意义上说，BDP-450是一台转盘机器；② BDP-LX55 有机箱底板加厚加重的结构以及BD-ROM减震设计，而BDP-450没有；③ 电源线插座上面， BDP-LX55 为标准三线接口（IEC60320 C14），BDP-450则为八字两线接口；④ BDP-LX55 有RS-232接口，BDP-450没有；⑤ SPDIF数字音频输出接口方面：BDP-LX55 为光纤接口，BDP-450 为同轴接口；这是 BDP-450 背板图，图中标明了电源插座的 L / N 极性。
BDP-450的双HDMI有三种模式可供选择，即 Dual / Seperate / Pure Audio ，其中：Dual 为两个HDMI同时输出图像和声音；Seperate 为主HDMI输出图像，子HDMI输出声音，用于分离视频和音频的输出，提升各自素质；Pure Audio 为只有子HDMI输出声音，主HDMI无图像也无声音，用于听CD/SACD/BDCD纯音频；而BDP-LX55的三种模式为 Single / Seperate / Pure Audio ，其中的Single模式为只有主HDMI输出图像和声音。
因此两者的差异就在 Dual / Single 模式上。
这次使用的BDP-450，在Seperate模式下，用于输出声音的子HDMI接口输出的图像的分辨率仍然和主HDMI接口一致（比如1080p），只不过视频是黒帧了，没有降低视频带宽的目的。
而此前我使用的BDP-LX55，在Seperate模式下，子HDMI接口输出的视频是480p 的黒帧图像，可以一定程度提升音质。
不知道这是否是BDP-450固件中的BUG还是出于其它考虑。
BDP-450的遥控器上在电源开/关的按键旁边特别多出了一个 CONTINUED 按键，这个按键的作用是当影片播放过程中按下这个键，播放机就会记忆下目前的播放位置，然后你关闭播放机（蓝光盘不能取出），下次再开机，进入影片正片后，播放机就会提示你是否跳到上次停止的地方继续观看？选择“是”后，播放机就会自动跳到上次观看停止的地方继续播放。
这个功能对于有BD-Java功能的蓝光盘还是很有用的，因为带BD-Java功能的盘要想断点续播的话以前需要使用Bookmark书签功能，比较麻烦。
BDP-450 机器的显示屏较上一代机器有了很大增强。
上一代机器的显示屏缩水较严重，播放CD的时候连曲目号（Track No.）都不能显示，很不方便，这次BDP-450的显示屏又恢复到当年BDP-09FD/05FD的水平，可以显示的内容如下：24Hz/50Hz/60Hz 可以看到当前视频输出的情况。
（24p/PAL 50/NTSC 60）HDMI1 / HDMI 2 可以看到两个HDMI接口的连接情况。
Control 可以看到HDMI 联动控制的连接情况EXT 可以看到插入USB设备后的连接情况LAN 可以看到网络连接情况信息量非常丰富。
BDP-450 使用初步印象使用中，BDP-450 整个机器表现中规中矩，其光驱已经更新为今年新的型号（BDP-150也使用此型号），相比上一代进出仓更稳定，读碟声音更安静。
画质方面：固件上面各种调整功能使用的是先锋自己从DVD时代到PDP时代再到BD时代一直延续使用的画质优化和降噪功能，而非MTK和QDEO公版的调整功能。
因为先锋昔日的旗舰ＢＤＰ－０９ＦＤ就是使用ＱＤＥＯ的第一代视频处理芯片组，所以这次的固件功能其实是BDP-09FD的一个简化。
其画面自然，无人工痕迹，整体亮度也适中，无画面过亮过油的现象。
但相对噪点多些，黑位不够深沉，层次感相对稍差，这个和机器电源板用料有一定关系。
声音方面：全频都还不错，中低频也比较厚实。
但高音略刺耳，声音质感和韵味一般。
BDP-450的打摩过程依照电路分析－打摩元件选择－实施－调音的方式进行。
先锋BDP-450 电源板电路分析BDP-450 电源板由以下三路电压组成：+5v 供数字板和QDEO+12v 供数字板和BD-ROM电机驱动-24v 供前显示面板其电路设计和BDP-140/440/150电源板比较相似，但又略有不同。
因为多了QDEO视频处理芯片，所以耗电量相应增加，因此设计上在+5v的供电电流上有一定增强。
具体每路的CLC滤波电路元件参数如下：1 +5v 1500uF/16v + 1500uF/16v 并联 ->1000uF/16v ；供数字板2 +12v 1000uF/16v ->470uF/16v ；供数字板3 -24v47uF/50v；供前显示面板其中 +5v 第一级滤波电容采用两只 1500uF/16v 并联，是经典的设计方式，既增加了容量，同时又可以降低高频下的阻抗，可以提供更大的电流输出。
综合看，+5v / +12v 是打摩的重点，-24v 无打摩必要。
BDP-450 打摩方案设计和用料选择此次打摩选择高级的元件和方案，费用相对较高。
