汽车发动机微机控制点火系统认识

任务微机控制点火系统电路分析与检测剖析概述车辆点火系统是引起车辆故障和发动机启动失败最常见的原因之一。

对于现代汽车，微机控制点火系统已经逐渐成为主流，解决了传统点火系统的一些问题，例如点火电容和点火触发装置的损坏。

本文将分析微机控制点火系统电路，并介绍一些常见故障及其检测方法。

微机控制点火系统电路组成微机控制点火系统通常由以下主要部分组成：1.车辆电池：提供电力给整个点火系统。

2.点火线圈：将电池提供的低电压转换为超高电压，点燃发动机内的混合物。

3.点火模块：负责检测汽车点火系统电路，信号放大，控制点火线圈的开关。

4.引擎控制模块(ECM)：负责管理整个点火系统，通过读取传感器数据来计算最佳的点火时间和点火强度。

微机控制点火系统电路分析1.点火线圈电路点火线圈是微机控制点火系统的核心部件之一，它负责将电池提供的低电压转换为超高电压，将电流和电压升高数千倍，使混合物燃烧产生动力。

它通常是由2到4个线圈组成，每一个线圈都对应着一个具体的汽缸。

点火线圈电路的电流是在点火模块的控制下开启和关闭的。

2.点火模块电路位于点火线圈和ECM之间的点火模块是微机控制点火系统的二级控制模块，数据通信使得点火线圈的开关控制更精确。

点火模块电路中最重要的元件是放大电路，因为放大电路的效果将决定点火线圈的电压和电流。

实现这一功能的集成电路有很多，例如三极管、场效应管、双极型晶体管等。

点火模块的高压开关可接通点火系统中的谷歌火线圈，开启或关闭电流，从而实现点火。

3.引擎控制模块(ECM)电路ECM是整个点火系统的核心，ECM负责与各种汽车传感器进行通信，记录各种与发动机相关的重要数据，例如启动时准确的点火时间点、油门增加对点火系统的影响等。

因此，ECM需要可靠的电路连接来完成这些任务。

除了控制传感器数据和计算最佳的点火和点火强度之外，ECM还实现了联接其他控制模块的功能。

微机控制点火系统故障检测1.点火线圈故障检测如果点火线圈的电缆断开，或者点火线圈内的接触不良，将会导致点火失效。

微机点火的工作原理微机点火系统是现代内燃机上常见的一种点火系统，它采用电子控制单元（ECU）作为中心控制器，通过精确控制点火时机和点火能量，以提高燃油的燃烧效率和减少排放。

微机点火系统的工作原理如下：1. 传感器检测：微机点火系统依赖于各种传感器来获取引擎工作状态的实时信息。

这些传感器可以包括曲轴位置传感器、气缸压力传感器、氧气传感器等，它们将引擎转速、气缸压力、残余气体成分等信息传递给ECU。

2. 数据处理：ECU收集传感器传来的数据，并通过内部的算法进行处理和分析。

基于传感器数据以及预设的工作参数和燃油供应策略，ECU确定最佳点火时机和点火能量。

3. 点火信号发出：ECU根据计算出的点火时机和点火能量，向点火线圈发送控制信号。

点火线圈是负责产生高压电流并将其传送到火花塞的设备。

4. 火花塞点火：点火线圈接收到控制信号后，通过变压器原理将低电压升高到足够高的电压，然后将其传递到火花塞。

火花塞利用这个高压电流产生电火花，将点火混合气体点燃。

5. 燃烧反应：点火产生的火花使得燃烧室内的可燃混合气体燃烧起来。

根据提前点火或者延迟点火的策略，ECU可以控制燃烧过程的时间和速率，以达到最佳的燃烧效率。

6. 反馈控制：ECU根据点火后的传感器反馈信息，如氧气传感器输出值、火花塞电极间隙电压等，进行实时的调整和优化。

这样可以保证连续点火时，系统的工作状态始终处于最佳状态。

通过以上的步骤，微机点火系统可以实现精确控制和调整点火时机和点火能量，以提高发动机的功率、经济性和排放性能。

同时，由于微机点火系统的技术先进和控制精准，还能实现多种点火策略，如多点火、正时点火、连续点火等，以应对不同工况和驾驶需求。

点火系的构造
电磁感应式电子点火系统 霍尔式电子点火系统 光电式及电容储能式点火系 微机控制点火系统
典型举例
点火系的维护、故障及诊断
第七节 微机控制点火系
霍尔式电子点火系统 光电式及电容储能式点火系 微机控制点火系统
典型举例
点火系的维护、故障及诊断
第七节 微机控制点火系
学习内容 概述 丰田汽车微机控制点火系 无分电器点火系统（DLI系统） G信号是测试曲轴转角的基准信号，用来判别气 缸及检测活塞上止点的位臵。G信号发生器由带有凸缘 的信号转子、G1、G2两个传感线圈组成。当G信号转 子上的凸缘通过G1传感线圈凸缘时，产生G1信号，检 测第六缸上止点位臵；当G信号转子上的凸缘通过G2 传感线圈凸缘时，产生G2信号，检测第一缸上止点位 臵。G1、G2相差180°，分电器转一圈，分别出现一 次。
第七节 微机控制点火系
学习内容 概述 丰田汽车微机控制点火系 无分电器点火系统（DLI系统）

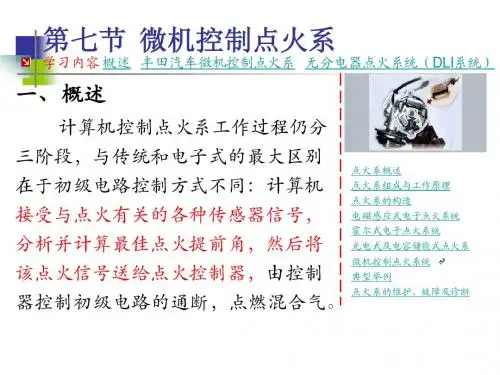

一、概述
计算机控制点火系工作过程仍分
三阶段，与传统和电子式的最大区别
在于初级电路控制方式不同：计算机 接受与点火有关的各种传感器信号， 分析并计算最佳点火提前角，然后将 该点火信号送给点火控制器，由控制
点火系概述 点火系组成与工作原理
点火系概述 点火系组成与工作原理
点火系的构造
电磁感应式电子点火系统 霍尔式电子点火系统 光电式及电容储能式点火系 微机控制点火系统
典型举例
点火系的维护、故障及诊断
第七节 微机控制点火系
学习内容 概述 丰田汽车微机控制点火系 无分电器点火系统（DLI系统）
直接点火系统又可分为：
（1）同时点火方式：两个气缸合
电磁感应式电子点火系统 霍尔式电子点火系统 光电式及电容储能式点火系 微机控制点火系统

3）冷却液温传感器：检测水温信号 ❖ 4）氧传感器：检测空燃比浓稀信号
1、微机控制点火系的组成
1、传感器 各类传感器以及所传递的信号
5）节气门位置传感器：检测节气门的开度 和加速信号 ；
6）车速传感器：检测车速信号； 7）空档开关：检测变速器空档信号； 8）点火开关：检测点火状态还是起动状态 信号 ；
微机控制点火系
1、微机控制点火系的组成
1、传感器 传感器用来不断地检测与点火有关
的发动机工作状况信息，并将检测结果 输入电子控制器，作为运算和控制点火 时刻的依据。各车型使用的传感器类型、 数量、结构及安装位置不同，但其作用 大同小异。微机控制的电子点火系统中 所用的传感器主要有以下几种：
1、微机控制点火系的组成
也有的发动机不设点火器，控制初 级电路的大功率三极管设在控制器 （ECU）内部
1、微机控制点火系的组成
4、点火线圈 与微机控制电子点火系所匹配的点
火线圈为专用高能点火线圈，一般采用 闭磁路，能量损失小，对外电磁干扰小。
1、微机控制点火系的组成
5、分电器 微机控制点火系的分电器结构随发动
机型号的不同有较大差异 由配电器和凸轮轴位置传感器成； 现在，不少汽车发动机取消了分电器
1、传感器 各类传感器以及所传递的信号
l）曲轴位置传感器：检测两个信号： ①曲轴转角 (或发动机转速) ，检测发
动机转速信号 ②曲轴基准位置（点火基准传感器,活
塞上止点位置）：检测基准缸活塞上止 点位置信号（凸轮轴位置传感器）
1、微机控制点火系的组成
1、传感器 各类传感器以及所传递的信号
2）空气流量计（进气管负压传感器） 检测进气量信号 ；
称无分电器微机控制点火系
1、微机控制点火系的组成
