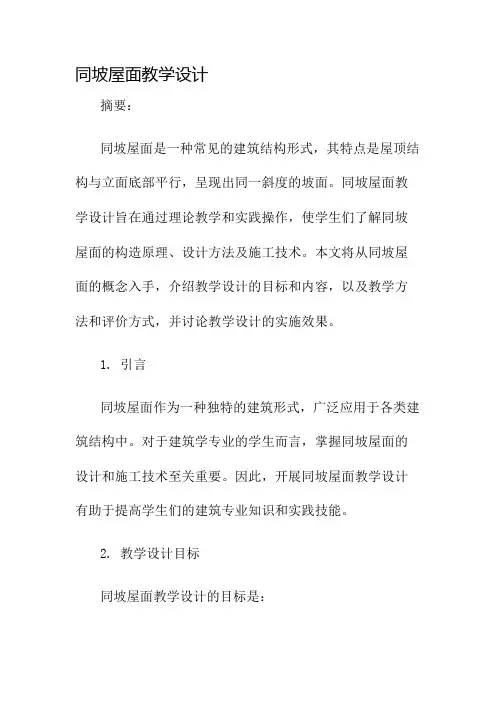

同坡屋面教学设计摘要：同坡屋面是一种常见的建筑结构形式，其特点是屋顶结构与立面底部平行，呈现出同一斜度的坡面。
同坡屋面教学设计旨在通过理论教学和实践操作，使学生们了解同坡屋面的构造原理、设计方法及施工技术。
本文将从同坡屋面的概念入手，介绍教学设计的目标和内容，以及教学方法和评价方式，并讨论教学设计的实施效果。
1. 引言同坡屋面作为一种独特的建筑形式，广泛应用于各类建筑结构中。
对于建筑学专业的学生而言，掌握同坡屋面的设计和施工技术至关重要。
因此，开展同坡屋面教学设计有助于提高学生们的建筑专业知识和实践技能。
2. 教学设计目标同坡屋面教学设计的目标是：- 理解同坡屋面的概念和特点；- 掌握同坡屋面的构造原理；- 学习同坡屋面的设计方法；- 熟悉同坡屋面的施工技术。
3. 教学内容同坡屋面教学设计的内容包括以下几个方面：3.1 同坡屋面的概念和特点在教学开始前，首先介绍同坡屋面的概念和特点，引导学生们了解同坡屋面在建筑中的应用和作用。
3.2 同坡屋面的构造原理介绍同坡屋面的构造原理，包括屋顶结构与立面底部平行、坡面的斜度等关键要素。
通过理论教学和实例分析，让学生们深入了解同坡屋面的构造原理。
3.3 同坡屋面的设计方法介绍同坡屋面的设计方法，包括选材、计算荷载、确定坡面斜度等设计要点。
通过案例分析和实践操作，培养学生们的设计能力和技巧。
3.4 同坡屋面的施工技术介绍同坡屋面的施工技术，包括基础施工、屋面结构搭建、防水处理等关键环节。
通过现场实践和操作演示，让学生们熟悉同坡屋面的施工流程和技术要领。
4. 教学方法在同坡屋面教学设计中，采用多种教学方法结合使用，包括：- 理论讲授：通过课堂教学，向学生们讲解同坡屋面的概念、特点、构造原理、设计方法和施工技术等方面的知识。
- 实践操作：组织学生们参与同坡屋面的实践操作，如测量坡面斜度、搭建屋面结构等，提升学生们的实践技能。
- 案例分析：通过分析实际案例，引导学生们理解同坡屋面的设计与施工过程，并解决遇到的问题。
同坡屋顶的投影作图浅析摘要:建筑制图主要讲述投影知识和专业制图知识，专业制图中讲述了建筑施工图、结构施工图、设备施工图的图纸种类、形成原理、表达方法，屋顶平面图就是建筑施工图内容之一，在投影作图中掌握同坡屋顶的屋檐多边形、屋面交线、交线倾角、屋面顶点、屋面多边形的特征及正投影图的作法，才能正确地识读和绘制建筑形体的投影图，为专业课的学习打下基础。
关键词:屋顶投影作图同坡屋顶是指每个屋面的坡度相同，四周屋檐同高的屋顶。
一、同坡屋顶的特点掌握同坡屋顶的特点为屋顶正投影作图起到事半功倍的作用。
1.屋檐平行的两屋面相交于屋脊。
2.相邻两屋面必交于斜脊或天沟，其水平投影必过屋檐水平投影的交点且呈角平分线。
3.屋顶上有两条交线时必有第三条交线存在，且三交线共点。
4.屋顶三交线中必有一条水平的屋脊和另两条倾斜的斜脊或一条斜脊及一条天沟，如下图所示。
二、同坡屋面屋顶平面图的画法。
1. 檐线相交的两个屋平面的交线，必通过这两檐线的交点，其水平投影，则是这两檐线水平投影夹角的平分线。
2.檐线平行的两个屋平面的交线，必平行于这两条檐线，其水平投影，则是这两檐线水平投影的等距平行线。
3.通过两条屋面交线的已知交点，至少还有第三条屋面交线，其投影也是如此。
该交点称为同坡屋面的顶点，也可简称顶点。
同坡屋面三面投影图如下图所示。
三、分析步骤某已知同坡屋顶的水平投影轮廓和屋面坡角为45度，求其水平投影及正面投影。
分析：从平面图开始作图解题，补出俯视图和主视图。
根据同坡屋顶的特点分析，解题步骤如下：1.在已知的平面图上过屋檐交点作斜脊和天沟。
（如下图所示）2.作部分斜脊和天沟。
3.作部分屋脊，屋脊平行相应屋檐。
（如下图所示）4.作剩余斜脊，45度方向。
（如下图所示）5.作正面投影，注意屋脊和四个屋面。
（如下图所示）6.注意积聚性和长对正。
7.判别可见性。
8.整理轮廓、加深。
四、总结注意点。
1.划分矩形，先交先画。
2.作凸角、凹角的分角线（作部分斜脊和天沟）注意封口符合同坡屋顶的投影特点。
