高考物理一轮总复习 第十章 交变电流 传感器 第3讲 实验 传感器的简单使用课件(选修3-2)

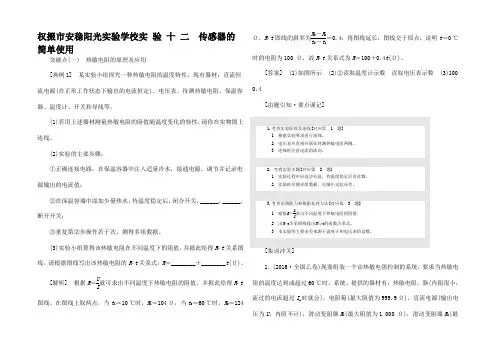

权掇市安稳阳光实验学校实 验 十 二 传感器的简单使用突破点(一) 热敏电阻的原理及应用[典例1] 某实验小组探究一种热敏电阻的温度特性。

现有器材：直流恒流电源(在正常工作状态下输出的电流恒定)、电压表、待测热敏电阻、保温容器、温度计、开关和导线等。

(1)若用上述器材测量热敏电阻的阻值随温度变化的特性，请你在实物图上连线。

(2)实验的主要步骤：①正确连接电路，在保温容器中注入适量冷水，接通电源，调节并记录电源输出的电流值；②在保温容器中添加少量热水，待温度稳定后，闭合开关，______，______，断开开关；③重复第②步操作若干次，测得多组数据。

(3)实验小组算得该热敏电阻在不同温度下的阻值，并据此绘得R ­t 关系图线，请根据图线写出该热敏电阻的R ­t 关系式：R ＝________＋________t (Ω)。

[解析] 根据R ＝UI就可求出不同温度下热敏电阻的阻值，并据此绘得R ­t图线。

在图线上取两点，当t 1＝10 ℃时，R 1＝104 Ω，当t 2＝60 ℃时，R 2＝124Ω，R ­t 图线的斜率为R 2－R 1t 2－t 1＝0.4；将图线延长，图线交于原点，说明t ＝0 ℃时的电阻为100 Ω，故R ­t 关系式为R ＝100＋0.4t (Ω)。

[答案] (1)如图所示 (2)②读取温度计示数 读取电压表示数 (3)100 0.4[由题引知·要点谨记]1.考查实验原理及连线[对应第1题]1根据实验要求进行连线。

2电压表应直接并联在待测热敏电阻两侧。

3连线时注意电流的流向。

2. 考查实验步骤[对应第2题]1实验过程中应逐步升温，待温度稳定后再读数。

2实验时应测多组数据，以减小实验误差。

3.考查识图能力和数据处理方法[对应第3题]1根据R ＝UI求出不同温度下热敏电阻的阻值。

2由R ­t 关系图线找出R 与t 的函数关系式。

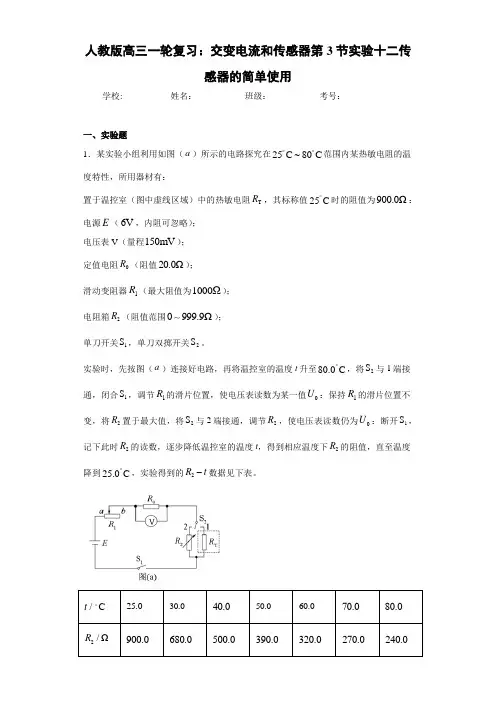

人教版高三一轮复习：交变电流和传感器第3节实验十二传感器的简单使用学校:___________姓名：___________班级：___________考号：___________一、实验题1．某实验小组利用如图（a ）所示的电路探究在25C 80C ︒︒~范围内某热敏电阻的温度特性，所用器材有：置于温控室（图中虚线区域）中的热敏电阻T R ，其标称值25C ︒时的阻值为900.0Ω： 电源E （6V ，内阻可忽略）；电压表V （量程150mV ）；定值电阻0R （阻值20.0Ω）；滑动变阻器1R （最大阻值为1000Ω）；电阻箱2R （阻值范围0999.9Ω）； 单刀开关1S ，单刀双掷开关2S 。

实验时，先按图（a ）连接好电路，再将温控室的温度t 升至80.0C ︒，将2S 与1端接通，闭合1S ，调节1R 的滑片位置，使电压表读数为某一值0U ：保持1R 的滑片位置不变，将2R 置于最大值，将2S 与2端接通，调节2R ，使电压表读数仍为0U ：断开1S ，记下此时2R 的读数，逐步降低温控室的温度t ，得到相应温度下2R 的阻值，直至温度降到25.0C ︒，实验得到的2R t -数据见下表。

/Ω回答下列问题：(1)在闭合1S 前，图（a ）中1R 的滑片应移动到_________（填“a ”或“b ”）端。

(2)在图（b ）的坐标纸上补齐数据表中所给数据点，并做出2R t -曲线_________。

(3)由图（b ）可得到T R 在25C 80C ︒︒~范围内的温度特性，当44.0C t ︒=时，可得T R =___Ω。

(4)将T R 握于手心，手心温度下2R 的相应读数如图（c ）所示，该读数为___Ω，则手心温度为_____C ︒。

2．某同学尝试把一个灵敏电流表改装成温度表，他所选用的器材有：灵敏电流表（待改装），学生电源（电动势为E ，内阻不计），滑动变阻器，单刀双掷开关，导线若干，导热性能良好的防水材料，标准温度计，PTC 热敏电阻R 1（PTC 线性热敏电阻的阻值与摄氏温度t 的关系为R t =a+kt ，a ＞0，k ＞0）．设计电路图如图所示，并按如下步骤进行操作．（1）按电路图连接好实验器材________．（2）将滑动变阻器滑片P 滑到__________（填“a”或“b”）端，单刀双掷开关S 掷于________（填“c”或“d”）端，调节滑片P使电流表满偏，并在以后的操作中保持滑片P位置不动，设此时电路总电阻为R，断开电路．（3）容器中倒入适量开水，观察标准温度计，每当标准温度计示数下降5℃，就将开关S置于d端，并记录此时的温度t和对应的电流表的示数I，然后断开开关．请根据温度表的设计原理和电路图，写出电流与温度的关系式I=________（用题目中给定的符号）．（4）根据对应温度记录的电流表示数，重新刻制电流表的表盘，改装成温度表．根据改装原理，此温度表表盘刻度线的特点是：低温刻度在________（填“左”或“右”）侧，刻度线分布是否均匀？______（填“是”或“否”）．3．为了节能和环保，一些公共场所使用光控开关控制照明系统．光控开头可采用光敏电阻来控制，光敏电阻是阻值随着光的照度而发生变化的元件（照度可以反映光的强弱，光越强照度越大，照度单位为Lx）．某光敏电阻Rp在不同照度下的阻值如下表：①根据表中数据，请在给定的坐标系（见答题卡）中描绘出阻值随照度变化的曲线___________，并说明阻值随照度变化的特点_________．②如图所示，当1、2两端所加电压上升至2V时，控制开关自动启动照明系统，请利用下列器材设计一个简单电路．给1、2两端提供电压，要求当天色渐暗照度降低至1.0(1x)时启动照明系统，在虚线框内完成电路原理图_________．（不考虑控制开关对所设计电路的影响）提供的器材如下：光敏电源E(电动势3V，内阻不计)；定值电阻：R1=10kΩ，R2=20kΩ，R3=40kΩ（限选其中之一并在图中标出）开关S及导线若干．4．一台臭氧发生器P的电阻为10 kΩ,当供电电压等于24 V时能正常工作,否则不产生臭氧．现要用这种臭氧发生器制成自动消毒装置,要求它在有光照时能产生臭氧,在黑暗时不产生臭氧,拟用一个光敏电阻R1对它进行控制,R1的阻值在有光照时为100 Ω、黑暗时为1 000 Ω、允许通过的最大电流为3 mA;电源E的电压为36 V、内阻不计;另有一个滑动变阻器R2,阻值为0~100 Ω、允许通过的最大电流为0.4 A;一个开关S和导线若干．臭氧发生器P和光敏电阻R1的符号如图所示．设计一个满足上述要求的电路图,图中各元件要标上字母代号,其中滑动变阻器两固定接线柱端分别标上字母A、B(电路图画在方框内)．5．某些固体材料受到外力后除了产生形变，其电阻率也要发生变化，这种由于外力的作用而使材料电阻率发生变化的现象称为“压阻效应”.现用如图所示的电路研究某长薄板电阻R x的压阻效应，已知R x的阻值变化范围为几欧到几十欧，实验室中有下列器材：A．电源E(电动势3 V，内阻约为1 Ω)B．电流表A1(0～0.6 A，内阻r1＝5 Ω)C．电流表A2(0～0.6 A，内阻r2≈1 Ω)D．开关S，定值电阻R0＝5 Ω(1)为了比较准确地测量电阻R x的阻值，请完成虚线框内电路图的设计______.(2)在电阻R x上加一个竖直向下的力F(设竖直向下为正方向)，闭合开关S，记下电表读数，A1的读数为I1，A2的读数为I2，得R x＝________.(用字母表示)(3)改变力的大小，得到不同的R x值，然后让力反向从下向上挤压电阻，并改变力的大小，得到不同的R x值.最后绘成的图象如图所示，除观察到电阻R x的阻值随压力F的增大而均匀减小外，还可以得到的结论是________________________.当F竖直向下时，可得F x 与所受压力F 的数值关系是R x ＝________.6．用对温度敏感的半导体材料制成的某热敏电阻T R ，在给定温度范围内，其阻值随温度的变化是非线性的．某同学将T R 和两个适当的固定电阻1R 、2R 连成图1虚线框内所示的电路，以使该电路的等效电阻L R 的阻值随T R 所处环境温度的变化近似为线性的，且具有合适的阻值范围．为了验证这个设计，他采用伏安法测量在不同温度下L R 的阻值，测量电路如图1所示，图中的电压表内阻很大．L R 的测量结果如表所示．回答下列问题： （1）根据图1所示的电路，在图2所示的实物图上连线_______________．（2）为了检验L R 与f 之间近似为线性关系，在坐标纸上作L R -t 关系图线___________．（3）在某一温度下，电路中的电流表、电压表的示数如图3、4所示．电流表的读数为____，电压表的读数为___．此时等效电阻L R 的阻值为___：热敏电阻所处环境的温度约为____．7．电控调光玻璃能根据光照强度自动调节玻璃的透明度，将光敏电阻R x 和定值电阻R 0接在9V 的电源上，电源内阻不计，光敏电阻阻值随光强变化关系如表所示：[“光强”表示光强弱程度的物理量，符号为E ，单位坎德拉(cd)](1)当光照强度为4坎德拉(cd)时光敏电阻R x的大小为________Ω.(2)其原理是光照增强，光敏电阻R x阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升．若电源电压不变，R0是定值电阻，则下列电路图中符合要求的是________(填序号)．(3)现已知定值电阻R0为12Ω，用电压表测得光敏电阻两端的电压为3V，则此时光照强度为多少_____？二、填空题8．传感器是把非电学量（如速度、温度、压力等）的变化转换成电学量的变化的一种元件，在自动控制中有着相当广泛的应用。

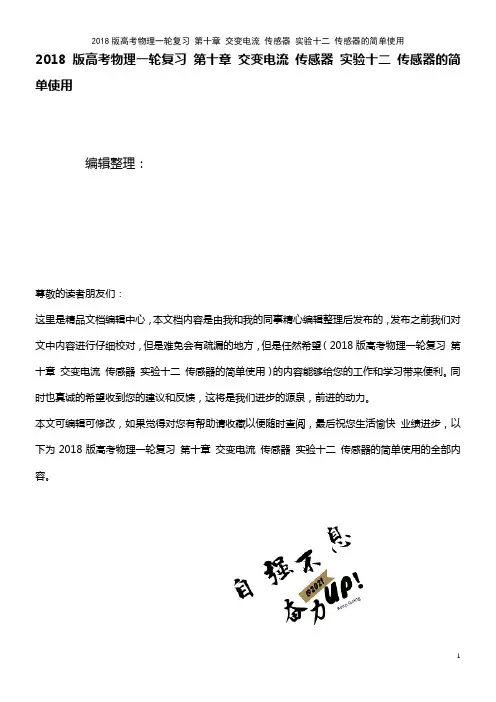

2018版高考物理一轮复习第十章交变电流传感器实验十二传感器的简单使用编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018版高考物理一轮复习第十章交变电流传感器实验十二传感器的简单使用）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2018版高考物理一轮复习第十章交变电流传感器实验十二传感器的简单使用的全部内容。

实验十二传感器的简单使用突破点(一) 热敏电阻的原理及应用［典例1］某实验小组探究一种热敏电阻的温度特性。

现有器材:直流恒流电源（在正常工作状态下输出的电流恒定)、电压表、待测热敏电阻、保温容器、温度计、开关和导线等。

(1）若用上述器材测量热敏电阻的阻值随温度变化的特性,请你在实物图上连线。

（2）实验的主要步骤:①正确连接电路，在保温容器中注入适量冷水，接通电源，调节并记录电源输出的电流值;②在保温容器中添加少量热水，待温度稳定后,闭合开关，______,______,断开开关；③重复第②步操作若干次，测得多组数据。

(3）实验小组算得该热敏电阻在不同温度下的阻值，并据此绘得R。

t关系图线，请根据图线写出该热敏电阻的R.t关系式：R＝________＋________t（Ω）.[解析］根据R＝错误!就可求出不同温度下热敏电阻的阻值，并据此绘得R­t图线。

在图线上取两点，当t1＝10 ℃时,R1＝104 Ω，当t2＝60 ℃时，R2＝124 Ω,R­t图线的斜率为错误!＝0.4；将图线延长，图线交于原点，说明t＝0 ℃时的电阻为100 Ω，故R。

t关系式为R＝100＋0。

4t（Ω）。

［答案］(1）如图所示（2）②读取温度计示数读取电压表示数（3）100 0.4［由题引知·要点谨记]错误!错误!错误![集训冲关]1．（2016·全国乙卷)现要组装一个由热敏电阻控制的报警系统，要求当热敏电阻的温度达到或超过60 ℃时,系统报警。
