下载文档原格式
铝合金材料的电化学腐蚀研究一、引言铝合金材料因其重量轻、强度高、导热性好等优良特性，被广泛应用于航空、汽车、建筑等领域。
然而，铝合金材料在特定环境下易发生电化学腐蚀，导致性能下降或失效。
因此，对铝合金材料的电化学腐蚀研究具有重要的科学意义和实际应用价值。
二、铝合金材料的腐蚀类型铝合金材料的腐蚀类型分为普通腐蚀和局部腐蚀两种。
1. 普通腐蚀普通腐蚀是铝合金材料在一般环境条件下的均匀腐蚀。
在大气、水、土壤等环境中，铝合金材料的表面会被氧化膜保护，不会受到腐蚀。
但在一些特殊条件下，如强酸、强碱和高温等环境中，铝合金材料容易发生普通腐蚀，从而影响其性能。
2. 局部腐蚀局部腐蚀是铝合金材料在特定环境下出现的不均匀腐蚀。
铝合金材料表面的某一部分和周围的区域发生化学反应，产生电荷，从而形成电偶，形成阳极和阴极，从而出现铝合金材料局部腐蚀。
三、铝合金材料的腐蚀机理铝合金材料在特定环境下会发生腐蚀，是因为环境中的氧、水、酸、碱等物质与铝合金材料表面反应，从而破坏铝合金材料表面的氧化膜层，使铝合金材料表面的铝原子裸露出来，与环境中的物质继续反应，形成一种新的化合物，同时伴随着对电荷的转移，从而引起铝合金材料的腐蚀。
四、影响铝合金材料腐蚀的因素影响铝合金材料腐蚀因素主要包括温度、湿度、酸碱度、氧浓度、金属纯度等方面。
1. 温度温度是影响铝合金材料腐蚀的主要因素之一。
在一定温度下，铝合金材料的腐蚀速率会随着温度的升高而加速。
2. 湿度湿度是铝合金材料腐蚀的另一个重要因素，湿度高会增加铝合金材料的腐蚀速率。
3. 酸碱度酸碱度是影响铝合金材料腐蚀的重要因素之一，铝合金在碱性环境下腐蚀要比在酸性环境下更快。
4. 氧浓度铝合金材料的腐蚀与氧浓度息息相关，氧浓度越高，铝合金材料腐蚀速度越快。
5. 金属纯度金属纯度对铝合金材料的腐蚀有显著影响，杂质越多腐蚀速率越快。
五、防腐措施防腐措施主要有三个方面：金属涂层、金属合金化和金属表面改性。
阳极氧化阳极氧化（anodic oxidation），即金属或合金的电化学氧化。
其生成的一般原理为以铝或铝合金制品为阳极置于电解质溶液中，利用电解作用，使其表面形成氧化铝薄膜的过程，称为铝及铝合金的阳极氧化处理。
其装置中阴极为在电解溶液中化学稳定性高的材料，如铅、不锈钢、铝等。
铝阳极氧化的原理实质上就是水电解的原理。
当电流通过时，在阴极上，放出氢气；在阳极上，析出的氧不仅是分子态的氧，还包括原子氧（O）和离子氧，通常在反应中以分子氧表示。
作为阳极的铝被其上析出的氧所氧化，形成无水的氧化铝膜，生成的氧并不是全部与铝作用，一部分以气态的形式析出。
一、阳极氧化分类及电解溶液选择1、阳极氧化分类1.1按电流型式分有：直流电阳极氧化、交流电阳极氧化、以及可缩短达到要求厚度的生产时间，膜层既厚又均匀致密, 且抗蚀性显著提高的脉冲电流阳极氧化。
1.2按电解液分有：硫酸、草酸、铬酸、混合酸和以有机磺酸溶液的自然着色阳极氧化。
1.3按膜层性质分有：普通膜、硬质膜(厚膜)、瓷质膜、光亮修饰层、半导体作用的阻挡层等阳极氧化。
2、阳极氧化电解溶液的选择阳极氧化膜生长的一个先决条件是，电解液对氧化膜应有溶解作用。
但这并非说在所有存在溶解作用的电解液中阳极氧化都能生成氧化膜或生成的氧化膜性质相同。
其中，直流电硫酸阳极氧化法的应用最为普遍,其具有适用于铝及大部分铝合金的阳极氧化处理；膜层较厚、硬而耐磨、封孔后可获得更好的抗蚀性；膜层无色透明、吸附能力强极易着色；处理电压较低,耗电少；处理过程不必改变电压周期, 有利于连续生产和实践操作自动化；硫酸对人身的危害较铬酸小, 货源广, 价格低等优点。
其氧化膜成长机理为在硫酸电解液中阳极氧化，作为阳极的铝制品，在阳极化初始的短暂时间内，其表面受到均匀氧化，生成极薄而有非常致密的膜，由于硫酸溶液的作用，膜的最弱点（如晶界，杂质密集点，晶格缺陷或结构变形处）发生局部溶解，而出现大量孔隙，即原生氧化中心，使基体金属能与进入孔隙的电解液接触，电流也因此得以继续传导，新生成的氧离子则用来氧化新的金属，并以孔底为中心而展开，最后汇合，在旧膜与金属之间形成一层新膜，使得局部溶解的旧膜如同得到“修补”似的。

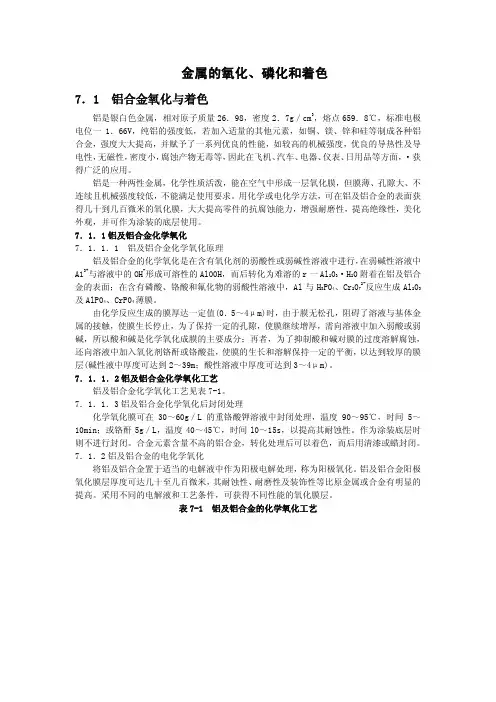

金属的氧化、磷化和着色7．1 铝合金氧化与着色铝是银白色金属，相对原子质量26．98，密度2．7g／cm3，熔点659．8℃，标准电极电位一1．66V，纯铝的强度低，若加入适量的其他元素，如铜、镁、锌和硅等制成各种铝合金，强度大大提高，并赋予了一系列优良的性能，如较高的机械强度，优良的导热性及导电性，无磁性，密度小，腐蚀产物无毒等，因此在飞机、汽车、电器、仪表、日用品等方面，·获得广泛的应用。
铝是一种两性金属，化学性质活泼，能在空气中形成一层氧化膜，但膜薄、孔隙大、不连续且机械强度较低，不能满足使用要求。
用化学或电化学方法，可在铝及铝合金的表面获得几十到几百微米的氧化膜，大大提高零件的抗腐蚀能力，增强耐磨性，提高绝缘性，美化外观，并可作为涂装的底层使用。
7．1．1铝及铝合金化学氧化7．1．1．1 铝及铝合金化学氧化原理铝及铝合金的化学氧化是在含有氧化剂的弱酸性或弱碱性溶液中进行，在弱碱性溶液中A13+与溶液中的OH-形成可溶性的Al00H，而后转化为难溶的r一Al203·H20附着在铝及铝合金的表面；在含有磷酸、铬酸和氟化物的弱酸性溶液中，Al与H3P04、Cr2072-反应生成Al203及AlP04、CrP04薄膜。
由化学反应生成的膜厚达一定值(0．5～4μm)时，由于膜无松孔，阻碍了溶液与基体金属的接触，使膜生长停止，为了保持一定的孔隙，使膜继续增厚，需向溶液中加入弱酸或弱碱，所以酸和碱是化学氧化成膜的主要成分；再者，为了抑制酸和碱对膜的过度溶解腐蚀，还向溶液中加入氧化剂铬酐或铬酸盐，使膜的生长和溶解保持一定的平衡，以达到较厚的膜层(碱性液中厚度可达到2～39m；酸性溶液中厚度可达到3～4μm)。
7．1．1．2铝及铝合金化学氧化工艺铝及铝合金化学氧化工艺见表7-1。
7．1．1．3铝及铝合金化学氧化后封闭处理化学氧化膜可在30～60g／L的重铬酸钾溶液中封闭处理，温度90～95℃，时间5～10min；或铬酐5g／L，温度40～45℃，时间l0～15s，以提高其耐蚀性。
铝与铝合金的氧化处理铝及铝合金在大气中虽能自然形成一层氧化膜，但膜薄（40- 50A）而疏松多孔，为非晶态的、不均匀也不连续的膜层，不能作为可靠的防护、装饰性膜层。
随着铝制品加工工业的不断发展，在工业上越来越广泛地采用阳极氧化或化学氧化的方法，在铝及铝合金制件表面生成一层氧化膜，以达到防护、装饰的目的。
一、经化学氧化处理获得的氧化膜，厚度一般为～4um，质软、耐磨和抗蚀性能均低于阳极氧化膜。
所以，除有特殊用途外，很少单独使用。
但它有较好的吸附能力，在其表面再涂漆，可有效地提高铝制品的耐蚀性和装饰性。
二、经阳极氧化处理获得的氧化膜，厚度一般在5-20um，硬质阳极氧化膜厚度可达60- 250um。
其膜层还具有以下特性：（1）硬度较高。
纯铝氧化膜的硬度比铝合金氧化膜的硬度高。
通常，它的硬度大小与铝的合金成份、阳极氧化时电解液的技术条件有关。
阳极氧化膜不仅硬度较高，而且有较好的耐磨性。
尤其是表面层多孔的氧化膜具有吸附润滑剂的能力，还可进一步改善表面的耐磨性能。
(2)有较高的耐蚀性。
这是由于阳极氧化膜有较高的化学稳定性。
经测试，纯铝的阳极氧化膜比铝合金的阳极氧化膜耐蚀性好。
这是由于合金成分夹杂或形成金属化合物不能被氧化或被溶解，而使氧化膜不连续或产生空隙，从而使氧化膜的耐蚀性大为降低。
所以，一般经阳极氧化后所得的膜必须进行封闭处理，才能提高其耐蚀性能。
(3)有较强的吸附能力。
铝及铝合金的阳极氧化膜为多孔结构，具有很强的吸附能力，所以给孔内填充各种颜料、润滑剂、树脂等可进一步提高铝制品的防护、绝缘、耐磨和装饰性能。
（4）有很好的绝缘性能。
铝及铝合金的阳极氧化膜，已不具备金属的导电性质，而成为良好的绝缘材料。
(5)绝热抗热性能强。
这是因为阳极氧化膜的导热系数大大低于纯铝。
阳极氧化膜可耐温1500℃左右，而纯铝只能耐660℃。
综上所述，铝和铝合金经化学氧化处理，特别是阳极氧化处理后，在其表面形成的氧化膜具有良好的防护、装饰等特性。
铝氧化处理方法
铝氧化处理是一种常见的金属表面处理方法，可以有效地增强铝
合金的耐腐蚀性、耐磨性和硬度。
该方法分为电化学氧化和化学氧化
两种。
电化学氧化
电化学氧化是利用电解液中的化学反应将铝表面氧化，生成一层
微孔结构的氧化膜。
这种氧化膜的厚度可控，且在表面有较多的微孔，便于后续的染色和密封处理。
该方法需要使用电解液和电解设备，通
常需要对铝合金进行打磨和退火处理，以达到更好的氧化效果。
化学氧化
化学氧化是利用化学药剂在室温下将铝表面氧化，形成一层较薄
的氧化膜。
化学氧化可以分为常温化学氧化和热化学氧化两种。
常温
化学氧化简单、快速，但氧化膜的厚度较薄，不如电化学氧化的氧化
膜均匀和微孔多。
热化学氧化需要先在高温下让铝表面先形成一层基
础氧化膜，再在室温下用化学药剂进行二次氧化处理，这样可以得到
更均匀、更完整的氧化膜。
铝合金氧化处理方法
铝合金氧化处理方法有以下几种常用方法：
1. 电化学阳极氧化（电泳）：将铝合金制件作为阳极，在电解质中进行氧化处理。
通常使用硫酸、硫酸铜或磷酸作为电解质，通过控制电流和电压来控制氧化层的厚度和颜色。
2. 硫酸阳极氧化：将铝合金制件浸泡在硫酸溶液中，在一定温度和浓度条件下进行氧化处理。
该方法可产生均匀、致密的氧化膜，具有较好的耐腐蚀性和装饰效果。
3. 硫酸铬阳极氧化：将铝合金制件浸泡在硫酸铬溶液中，在一定电压和温度条件下进行氧化处理。
该方法可以形成硬度较高的氧化膜，具有优异的耐磨损性和耐腐蚀性。
4. 自然氧化：将铝合金制件暴露在空气中，自然与氧气反应形成氧化膜。
这种方法相对简单，但氧化层的厚度和颜色不易控制。
以上是常用的铝合金氧化处理方法，具体选择哪种方法取决于需要达到的氧化层性能和装饰效果。

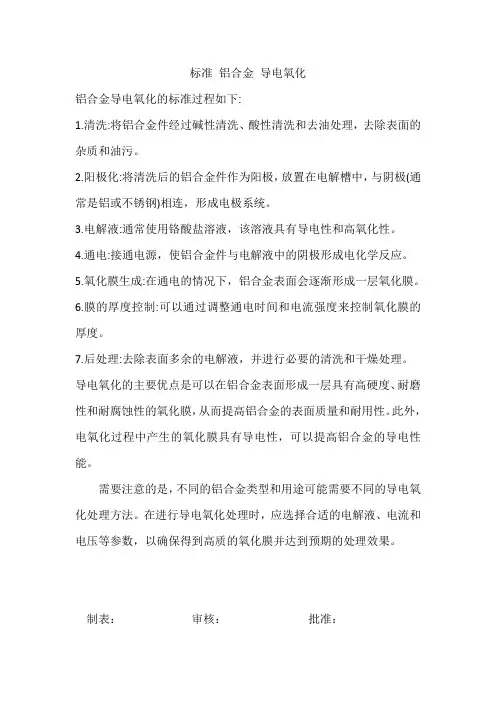

标准铝合金导电氧化
铝合金导电氧化的标准过程如下:
1.清洗:将铝合金件经过碱性清洗、酸性清洗和去油处理，去除表面的杂质和油污。
2.阳极化:将清洗后的铝合金件作为阳极，放置在电解槽中，与阴极(通常是铝或不锈钢)相连，形成电极系统。
3.电解液:通常使用铬酸盐溶液，该溶液具有导电性和高氧化性。
4.通电:接通电源，使铝合金件与电解液中的阴极形成电化学反应。
5.氧化膜生成:在通电的情况下，铝合金表面会逐渐形成一层氧化膜。
6.膜的厚度控制:可以通过调整通电时间和电流强度来控制氧化膜的厚度。
7.后处理:去除表面多余的电解液，并进行必要的清洗和干燥处理。
导电氧化的主要优点是可以在铝合金表面形成一层具有高硬度、耐磨性和耐腐蚀性的氧化膜，从而提高铝合金的表面质量和耐用性。
此外，电氧化过程中产生的氧化膜具有导电性，可以提高铝合金的导电性能。
需要注意的是，不同的铝合金类型和用途可能需要不同的导电氧化处理方法。
在进行导电氧化处理时，应选择合适的电解液、电流和电压等参数，以确保得到高质的氧化膜并达到预期的处理效果。
制表：审核：批准：。
铝合金发黑处理铝合金是一种常见的金属材料，具有轻质、耐腐蚀、导热性好等特点，因此被广泛应用于各个领域。
然而，长时间的使用和外界环境的影响会导致铝合金表面出现氧化、变色等问题，影响美观和使用寿命。
为了解决这个问题，人们开发出了一种铝合金发黑处理技术。
铝合金发黑处理是一种表面处理工艺，通过在铝合金表面形成一层氧化膜，使其呈现出黑色或深灰色的外观。
这种氧化膜具有较好的耐腐蚀性和耐磨性，能够有效保护铝合金表面免受外界环境的侵蚀，延长使用寿命。
铝合金发黑处理的方法有多种，其中最常用的是化学氧化法和电化学氧化法。
化学氧化法是通过将铝合金置于含有氧化剂的化学溶液中进行处理。
在这个过程中，溶液中的氧化剂与铝合金表面的铝元素发生反应，形成氧化膜。
为了实现发黑的效果，通常会在溶液中加入一些特殊的添加剂，如酸性染料或有机染料，以调整氧化膜的颜色。
化学氧化法处理的铝合金表面色彩均匀、光泽度好，但耐腐蚀性相对较差。
电化学氧化法是通过将铝合金作为阳极，置于电解槽中进行处理。
在电解过程中，通过控制电解液的成分和电解条件，使铝合金表面发生氧化反应，形成致密的氧化膜。
与化学氧化法相比，电化学氧化法处理的铝合金表面氧化膜更加均匀、致密，具有较好的耐腐蚀性和耐磨性。
同时，电化学氧化法还可以通过调整电解液的成分和电解条件，实现不同颜色的氧化膜，满足不同应用领域的需求。
除了以上两种常用的方法，还有一些其他的铝合金发黑处理方法，如热处理法、激光处理法等。
这些方法各有特点，适用于不同的铝合金材料和要求。
铝合金发黑处理不仅可以改善铝合金的外观，还可以提高其表面硬度和耐磨性，增加使用寿命。
因此，在汽车、航空航天、建筑等领域广泛应用。
例如，在汽车制造中，通过对发动机零部件进行发黑处理，可以提高其耐高温、耐磨、耐腐蚀等性能，延长使用寿命。
铝合金发黑处理是一种重要的表面处理技术，能够改善铝合金的外观和性能，延长使用寿命。
随着科技的进步和工艺的不断改进，铝合金发黑处理技术将会得到更加广泛的应用和发展。
铝及铝合金的电化学氧化(导电氧化):在电解质溶液中,具有导电表面的制件置于阳极,在外电流的作用下,在制作表面形成氧化膜的过程称为阳极氧化,所产生的膜为阳极氧化膜或电化学转化膜.电化学氧化膜与天然氧化膜不同,氧化膜为堆积细胞结构,每个细胞为一个六角柱体,其顶端为一个圆弧形且具六角星形的细孔截断面.氧化膜有两层结构.靠近基体金属的是一层致密且薄,厚度为0.01~0.05μm的纯AL2O3膜,硬度高,此层即为阻挡层;外层为多孔氧化膜层,由带结晶水的AL2O3组成,硬度较低.电化学氧化按电解液的主要成分可分为:硫酸阳极氧化,草酸阳极氧化,铬酸阳极氧化;按氧化膜的功能可分为:耐磨膜层,耐腐蚀膜层,胶接膜层,绝缘膜层,瓷质膜层及装饰氧化.另外铝的表面处理可以用电镀的方式,提高硬度先镀底铜再镀硬铬,装饰可以镀装饰铬,另外阳极氧化也可进行着色处理《材料工程丛书-表面处理手册》1 氧化染色原理众所周知，阳极氧化膜是由大量垂直于金属表面的六边形晶胞组成，每个晶胞中心有一个膜孔，并具有极强的吸附力，当氧化过的铝制品浸入染料溶液中，染料分子通过扩散作用进入氧化膜的膜孔中，同时与氧化膜形成难以分离的共价键和离子键。
这种键结合是可逆的，在一定条件下会发生解吸附作用。
因此，染色之后，必须经过封孔处理，将染料固定在膜孔中，同进增加氧化膜的耐蚀、耐磨等性能。
2 阳极氧化工艺对染色的影响在氧化染色整个流程中，因为氧化工艺原因造成染色不良是比较普遍的。
氧化膜的膜厚和孔隙均匀一致是染色时获得均匀一致颜色的前提和基础，为获得均匀一致的氧化膜，保证足够的循环量，冷却量，保证良好的导电性是举足轻重的，此外就是氧化工艺的稳定性。
硫酸浓度，控制在180—200g／l。
稍高的硫酸浓度可促进氧化膜的溶解反应加快，利于孔隙的扩张，更易于染色；铝离子浓度，控制在5—15 g／l。
铝离子小于5g／l，生成的氧化膜吸附能力降低，影响上色速度，铝离子大于15g／l时，氧化膜的均匀性受到影响，容易出现不规则的膜层。
氧化温度，控制在20℃左右，氧化槽液的温度对染色的影响非常显著，过低的温度致使氧化膜的膜孔致密，染色速度显著减缓；温度过高，氧化膜蔬松，容易粉化，不利于染色的控制，氧化槽的温差变化应在2℃以内为宜。
电流密度，控制在120—180a／m2。
电流密度过大，在膜厚一定的情况下，就要相应地缩短铝制品在槽中的电解时间，这样，氧化膜在溶液中的溶解减少，膜孔致密，染色时间加长。
同时，膜层容易粉化。
膜厚，染色要求氧化膜厚度一般在10µm以上冲溶液。
膜厚过低，染色容易出现不均匀现象，同时在要求染深色颜色(如黑色)时，因为膜厚不够，导致染料的沉积量有限，无法达到要求的颜色深度。
总而言之，阳极氧化作为染色的前工序，是染色的基础。
阳极氧化的问题在染色之前，我们很难看到或者根本无法看到，一旦染上色之后，我们会清晰地看到诸如颜色不均匀的现象。
而此时，生产工作者往往会把问题的原因归于染色的不正常，而忽略在氧化工艺上寻找原因。
我在刚接触氧化染色时就常犯这些错误。
3 染色3．1 染色前的水洗阳极氧化之后，氧化膜的膜孔中残留有硫酸溶液，因此，染色之前必须将铝制品彻底清洗干净。
避免给染色槽带人杂质离子，尤其是磷酸根离子、氟离子等，在染色槽之前设立纯水清洗，并且要对水质进行监控是十分必要的。
3．2 染色槽的配制在染色所用的染料中，大多数是有机染料，有机染料容易发霉。
为有效地防止槽液发霉，配制槽液前，可以用漂白粉，苯酚一类的药物将槽体消毒。
配制槽液时，加人防霉剂可以有效地延长染色液的使用时间。
槽液配好之后要存放数小时，才能投入使用，为保证ph值稳定，可以加入醋酸——醋酸钠缓3．3 染色过程控制(1)温度染色过程中，染色速率随温度的升高而加快，因此，染一定深度的颜色所需的时间随温度升高而缩短。
同时，槽液温度上升，同步封孔也会加快，如果温度过高，同步封孔过快，在染料分子还未有足够量吸附在膜孔中，染料的积聚就会因氧化膜的膜孔闭合而中止，无法达到要求的深度，而相对较低的温度下染色，可以染出更深的颜色，但相应的时间要长，因而，针对不同的色泽要求，可以适当调整染色温度，避免染色时间过长或过短。
(2)染料浓度根据吸附定律，在一定工作条件下，染料在阳极氧化膜上的吸附量随着染料浓度的提高而增大。
不过，这一规律只在氧化膜本身还具有吸附能力时适用。
对于不同深度的颜色，染料浓度也应作相应调整，在最初配制槽液时，尽可能配制较低浓度的溶液，随着生产的进行，染料不断地消耗，要不断补充消耗的部分，补充时要少量多次。
如果对染料进行浓度测定，要考虑杂质离子的影响，实际的有效浓度跟检测可能有较大差别，因此，要定期对染色槽的实际染色力进行对比检测。
为保证稳定的染色力，生产一段时间后，可以部分的更换槽液。
3)时间跟电解着色一样，当其它条件不变时，颜色随时间的延长逐渐加深，一般情况，当氧化条件确定，染色液浓度、温度等确定。
我们只有通过调整染色时间以获得客户要求的颜色深度，如果染色时间太短就已获得所要求的颜色，这存在两点弊端，一是上色太快，要获得均匀一致的颜色不容易；二是上色太快，所获得的颜色耐侯性不够。
染色时间太长，或者无论染多长时间都不能获得要求的颜色深度，此时我们要考虑氧化膜是不是太薄或者染料浓度太低。
(4)ph值一般要求ph值是5～6，稳定的ph值对染色非常重要，对混合染料尤其如此，不同的ph值，可能会有不同的色调，为加强ph值的稳定性，在配制槽液时加入缓冲溶液是一种可行的办法，同时要加强染色前的水洗，避免带人酸性物质。
3．4 染色后水洗染色之后，要将铝制品进行水洗，以除去附在铝制品表面的浮色，此时要注意水洗槽的水质，因为染料分子与氧化膜的结合是可逆的，当水中存在较多杂质离子时，会促使染料分子与氧化膜分离进入水中，此时就表现出褪色，这种褪色往往是不均匀的，最终导致同一支料上产生色差。
4 封孔封孔处理是阳极氧化不可缺少的一部分，在氧化染色后，唯有进行封孔处理才能保证染色膜的原有颜色，封孔工艺可以有多种，蒸气封孔、热水封孔、中温封孔都是不错的选择，部分染料还可以选择冷封孔工艺。
封孔后可能会因为褪色而使颜色较封孔前略为变浅，但只要稍加注意即可。
染色作为阳极氧化后处理的一个分支，因其悦目的色彩，相信会得到大力的应用，日益受到人们的青睐。
铝氧化封孔工艺为了提高铝件质量和染着色牢固，着色后必须将氧化膜层的微细孔隙予以封闭，经过封闭处理后表面变的均匀无孔，形成致密的氧化膜。
染料沉积在氧化膜内再也擦不掉，且经封闭后的氧化膜不再具有吸附性，可避免吸附有害物质而被污染或早期腐蚀，从而提高了阳极氧化膜的防污染、抗蚀等性能。
常用的着色后的封孔方法有水合封孔、无机盐溶液封孔、透明有机涂层封孔。
（一）水合封孔水合封孔包括沸水封孔和常压、加压蒸汽封孔。
1、水合封孔的原理铝的阳极氧化膜在水中有两种形式的反应；一是，在80度以下，pH<4的水中，与水结合成拜耳体三水合氧化铝，这种结合仅是物理结合，过程是可逆的。
另一种是在80度以上的中性水中，氧化铝与水化合成波米体型的一水合氧化铝，这就是通常所指的水合封孔的反应过程，由于一水合氧化铝的密度（3014kg/立方米）比氧化铝（3420kg/立方米）的小，体积增大33%左右，堵塞了氧化膜的孔隙。
2、影响沸水封孔的原因（1）时间、温度：在其他条件相对一致的前提下，随封孔时间的延长，膜层结合水量增加，抗蚀性提高；随封孔温度的升高，水化程度提高，抗蚀性增强。
（2）pH值、水质：一般在pH值为5.5-6.5的封孔液中封孔，膜层不但有良好的抗蚀性而且耐磨性最好。
对水中的杂质含量应加以控制：硫酸根离子<250mg/kg，氯离子<100mg/kg，硅酸根离子<10mg/kg，磷酸根离子<5mg/kg，氟离子<5mg/kg。
最好用纯水，其电阻率为5×10Ω·cm。
（3）添加剂：在沸水中加入某些添加剂如无水碳酸钠、氨、三乙醇胺等，可增强封孔效果，提高膜层的抗蚀性，甚至相当或超过蒸汽封孔。
水合封孔的另一种方法是蒸汽封孔，其所处理的氧化膜抗蚀性、耐磨性与蒸汽压力和封孔时间有关。
一般随压力升高、时间延长、抗蚀性提高、耐磨性降低。
3、沸水、蒸汽封孔工艺蒸汽（常压、加压）封孔的效果比沸水封孔好，但需用高压容器或专用蒸箱，因此蒸汽封孔特别是加压蒸汽封孔只能用于小型制品的处理，不适合大型制品和流水线生产使用。
（1）槽液pH值：一般情况下，在硫酸酸化的沸水里封孔，溶液的pH 值总是向碱性增加方向变化，控制办法多采用添加缓冲剂，例如在封孔液中加入磷酸氢胺0.003-0.03g/L+硫酸0.006-0.015ml/L。
（2）入槽封孔的制品必须清洗干净，为避免氧化膜产生裂纹，封孔前的清洗使用温水。
（3）封孔制品应与槽体金属绝缘，为防止封孔液的大量蒸发，可用φ70mm的尼龙塑料球覆盖液面。
（二）金属盐溶液封孔在金属盐溶液中封孔，既发生氧化膜的水化反应，又存在着盐类水解生成氢氧化物或是金属离子与染料分子反应生成新的金属络合物在膜孔隙中沉淀析出的过程，它们共同作用使孔隙封闭。
这种处理方法也称为沉淀封孔。
某些镍盐溶液使用较为经常，它的封孔效果好。
在封孔过程中，镍盐被膜吸引水解生成氢氧化物，由于镍的氢氧化物量少，几乎无色，所以不影响膜的本色，特别适用于着色膜的封孔。
在阳极上4OH一4e一ZHZO+0:，作为阳极进行电解，制品表面则生成氧化铝薄膜。
这种方法的优的铝被其上析出的氧所氧化，形成无水的Al刃3膜，点是:膜层厚、硬而耐磨;封孔处理后可获得更好的抗4AI+30:~ZA12O3+3351)。
阳极氧化种类按电流型式蚀性，膜层无色透明，吸附能力强，极易着色，处理电分有直流、交流和脉冲电流阳极氧化;按电解液分有硫压较低，耗电少，处理过程不必改变电压周期，有利于酸、草酸、铬酸、混合酸阳极氧化;按膜层性质分有普连续生产和实现操作自动化;硫酸对人身的危害较铬通膜、硬质膜(厚膜)、瓷质膜、光亮修饰层、半导体酸小，货源广，价格低。
缺点是:氧化过程中产生大量作用的阻挡层等阳极氧化。
的热使电解液温升快，不利于膜的成长，影响膜层质直流电硫酸阳极氧化是铝型材防腐蚀和装饰的量，必须设有冷却装置;进入缝隙的硫酸很难清洗除主要方法。
制品在18一20℃、15%~20%硫酸溶液中去，易引起制品的腐蚀，故不适合松孔度大的铝铸件的作为阳极，以铅板或其他材料为对应电极，通以直流电氧化。
主要工艺参数见表1。
表l 铝及铝合金常用的阳极氧化法工艺参数祥蒸寸片着色处理铝型材制品常用的着色方法有自然着着色处理。
色法、电解着色法、化学着色法和树脂粉末静电喷涂着电解着色法将阳极氧化后的铝制品置于无机盐色法等。
