丁二烯抽提及MTBE-丁烯-1装置简介

MTBE装置生产原理和工艺过程一、生产原理1.第一萃取精馏单元（丁二烯抽提装置）第一萃取精馏塔可使醚化和1-丁烯原料中1，3-丁二烯降低至40ppm，其原理是在分离裂解碳四的第一萃取精馏塔加入沸点较高的二甲基甲酰胺溶剂，从而改变了裂解碳四各组份的相对挥发度，相对挥发度小于1，3-丁二烯的组份和DMF从塔釜送至汽提塔析出，相对挥发度大的抽余碳四以塔顶采出，作为MTBE/1-丁烯装置的原料，其1，3-丁二烯的含量小于60ppm。

增加该塔的回流量、溶剂量、加大去第二萃取精馏塔的进料量等均可以使BBR中的1，3-丁二烯含量降低。

2.筒反部分含有异丁烯的抽余碳四与甲醇（按照1.02的醇烯比计算的量）进行混合，在D型苯乙烯系大孔径强酸性阳离子交换树脂的催化剂作用下，使大部分异丁烯和甲醇反应生成甲基叔丁基醚（MTBE），副反应可以生成少量的异丁烯二聚物（或低聚物），二甲醚以及由于原料中带入的水可以生成少量的叔丁醇等，以上几种杂质其本身的辛烷值较高，少量的留在甲基叔丁基醚产品中，不会影响其使用性能，其余的碳四组分与甲醇均不发生反应，在该工艺条件下可视为惰性物质。

反应器床层温度是由预热温度、外循环量和外循环冷却温度来控制。

3.反应精馏单元异丁烯与甲醇反应生成甲基叔丁基醚的反应为可逆反应，为使可逆反应向正反应方向（生成MTBE）进行，其一是增加反应一侧的物料浓度，其二是减少生成物的浓度。

在反应精馏塔中同时进行着反应和精馏过程中，随着反应和精馏的进行，MTBE不断的生成且被从塔釜分离出来，使生成的MTBE总是处在低浓度状态，故反应总是朝正反应方向即生成MTBE方向进行。

反应精馏塔内控制醇烯比（摩尔比）一般在2.2，甲醇的过量是为了使异丁烯充分反应。

4.甲醇回收单元本单元是利用甲醇与碳四在水中的溶解度不同，用水作为萃取剂，在水洗塔中将水中溶解度大的甲醇溶于水中，从而减少在水中溶解度小的醚后碳四中甲醇的含量，并利用碳四比重小于水，使其从塔顶送往醚后碳四罐，作为1-丁烯生产的原料。

毕业设计（论文）设计（论文）题目：学院名称：化学工程学院专业：化学工程与工艺班级：姓名：学号指导教师：职称摘要丁二烯是一种具有广泛用途的化工产品，其生产、制备的研究进行了数十年。

目前仍然未停止对其工艺的调整与改进。

工业生产中常用在碳四馏分中加入一种溶剂进行萃取的特殊精馏来实现对C4馏分的分离。

本设计以从碳四中抽提丁二烯为目的，依据经济、节约、环保、科学的理念，制定出抽提段的工艺。

目前世界上大规模工业化生产丁二烯-1的方法主要有三种：乙腈法（ACN）、二甲基甲酰胺法，3（DMF）和N-甲基砒硌烷酮法（BASF）。

工艺采用DMF法，从碳四混合物中抽提出符合工艺要求的丁二烯。

设计中对DMF法抽提丁二烯的原理、工艺、操作规范、物料衡算、废物处理等发面进行了阐述。

DMF抽提丁二烯装置可分为两个部分：萃取部分和精馏部分。

萃取部分包括第一萃取精馏系统和第二萃取精馏系统，碳四原料中的丁烷、丁烯等在第一萃取精馏系统中脱除，乙烯基乙炔、一部分乙基乙炔等组分在第二萃取精馏系统中脱除；精馏部分包括丁二烯净化和溶剂精制两系统，除去其中的二甲胺、甲基乙炔、水、顺丁烯-2等杂质，得到丁二烯成品；而溶剂精制系统是将循环溶剂中的水分，二聚物等轻组分及焦油等重组分除去，保持循环溶剂的质量。

设计结果科学、合理，实用、经济，比较好的完成了当初所设定的目标任务。

关键词：碳四；丁二烯；抽提；DMFABSTRACTButadiene is a widely used chemical products, its production, research on the preparation for decades. At present, still did not stop the process of adjustment and improvement. Special rectification commonly used in industrial production in four fractions of carbon with a solvent extraction to achieve separation of C4 fractions. The design for the purpose of butadiene extraction from carbon 4, on the basis of the economic, environmental protection, conservation, scientific ideas, develop process extraction section. The large-scale industrial production of butadiene with -1, there are three main methods: acetonitrile (ACN), two methyl formamide (DMF) and N- methyl pyrrole azululanone method (BASF). Process using DMF method, is proposed to meet the process requirements of the butadiene extraction from carbon four mixture. The design of DMF butadiene extraction principle, process, operation, material balance, waste disposal and other aspects are discussed. DMF Extraction Butadiene device can be divided into two parts: the extraction and distillation. The extraction part includes the first extractive distillation system and the second system of extractive distillation, carbon four of raw materials, such as butane butene in the first extraction distillation system removal, vinyl acetylene, a part of ethyl acetylene and other components removal in second extraction distillation system; distillation part includes the butadiene purification and solvent refining two system, remove the two -, methyl acetylene, water, CIS butene -2 impurities, butadiene get finished products; and solvent refining system is the circulation of water in the solvent, two dimers and other light components and tar and other restructuring removed, maintain the quality of circulating soluble agent. The design result is scientific and reasonable, practical, economic, better to complete the target mission set.Key Words：Butadiene；C4 Fractions；Extraction；DMF目录1 引言 (1)1.1丁二烯来源 (1)1.2丁二烯性质与用途 (1)2 工艺路线 (2)2.1生产的基本原理 (2)2.2工艺路线的对比与选择 (2)2.3DMF法碳四抽提丁二烯装置的特点 (3)2.4物料衡算 (4)2.5装置工艺流程图 (4)2.6工艺流程说明 (5)2.6.1 第一萃取精馏部分 (5)2.6.2 第二萃取精馏部分 (6)2.6.3 丁二烯净化部分 (7)2.6.4 溶剂净化部分 (8)2.7各项参数控制、检测 (9)2.7.1 主要原材料性质和控制指标 (9)2.7.2 产品、副产品的性质和质量监控 (9)2.7.3 辅助原材料物化性质和控制指标 (10)2.7.4 辅助材料作用和使用量 (12)2.8工艺控制 (12)2.8.1 原料质量变化对产品的影响及调节方法 (13)2.8.2 主要工艺条件的变化对产品质量的影响 (14)致谢 (18)参考文献 (19)附录 (20)1.主要原料、辅助原材料单耗及公用工程单耗（/T产品，年） (20)2.三废治理、综合利用表 (21)3.工业用丁二烯（GB/T13291-2008）生产指标 (21)1 引言1.1 丁二烯来源从油田气、炼厂气和烃类裂解制乙烯的副产品中都可获得碳四馏分。

10万吨/年丁二烯装置包括MTBE及丁烯分离、氧化脱氢、丁二烯抽提三个单元。

（1）MTBE及丁烯分离单元收液态烃罐区C4至碳四原料罐（V-501A/B）中，收罐区甲醇至原料罐（V-502A/B）中。

甲醇原料罐（V-502）中的甲醇，按照醇烯比1.02确定甲醇的进料量，由甲醇原料泵（P-502A/B）输送，经甲醇进料流量调节阀，与碳四进料泵（P-501A/B）送来并经流量调节阀调节的碳四定量混合，然后从反应器顶部进反应器R-501A/B/C，反应后的物料进入反应精馏单元。

原料预热器（E-501）用蒸汽加热，由预热温度调节阀控制进反应器（R-501A/B/C）的物料温度。

预热后的原料从固定床外循环筒式反应器（R-501A/B/C）的顶部进入，在树脂催化剂床层上进行MTBE 的合成反应，各反应器反应中放出的热量由各段循环取热系统取走。

反应器R-501A（一段）由一段循环泵P-503A/B、一段循环冷却器E-502组成；反应器R-501 B（二段）由二段循环泵P-504A/B、二段循环冷却器E-503组成；反应器R-501C（三段）由三段循环泵P-505A/B、三段循环冷却器E-504组成。

反应器通过原料预热温度、循环温度和循环量来控制床层温度，反应后的物料通过流量控制后采往反应精馏单元。

反应后的物料经反应器底部流量控制调节阀调节反应器压力，再经进料/产品换热器（E-507）与来自反应塔下部（C-501B）塔釜的MTBE产品换热后，从反应塔下部（C-501B）第13层板进料。

物料在反应塔下部（C-501B）中进行普通精馏，在塔釜得到纯度在98%以上的MTBE产品。

产品MTBE从塔釜排出，经进料/产品换热器（E-507）与反应塔下部（C-501B）进料换热，再经MTBE产品冷却器（E-508）冷却至常温后进MTBE产品罐（V-505），再由MTBE产品泵（P-509）送出界区。

反应塔下部（C-501B）的顶部气相物料进入反应塔上部（C-501A）的底部。

碳四馏分中异丁烯生产MTBE工艺1、MTBE生产工艺基本情况简介本次生产采用丁二烯/MTBE/丁烯-1联合装置，此装置由丁二烯抽提装置和MTBE装置两部分组成，丁二烯装置以乙烯裂解装置提供的混合C4为原料，以乙腈为溶剂，采用两级萃取精馏和两级普通精馏，得到聚合级1,3-丁二烯产品送产品罐区外售。

MTBE /丁烯-1装置是以丁二烯抽提装置来的抽余C4和工业甲醇为原料，生产甲基叔丁基醚(MTBE)和丁烯-1产品。

本次主要介绍MTBE生产工艺。

图二为改进的一塔一器催化蒸馏生产MTBE,而图三为两塔两器工艺，已逐渐被催化蒸馏所取代，我们以下对其进行比较。

MTBE合成反应的直接结果是获得MTBE，间接结果是将正丁烯和异丁烯分离开来，由于正丁烯和异丁烯的相对挥发度接近1，因此用常规的精馏方法难于分离，因此采用合成MTBE的化学方法进行分离，是目前普遍采用的分离方法。

MTBE是甲基叔丁基醚的商品名，是异丁烯和甲醇在强酸性催化剂作用下反应的产物，它的主要用途是替代四乙基铅作为提高汽油辛烷值的添加剂，纯MTBE的辛烷值为109。

此外MTBE热裂解可以生产高纯度异丁烯，高纯度异丁烯是生产丁基橡胶的原料，它也是其它需要引入叔丁基反应的单体。

2、生产工艺流程图图一 生产MTBE 工艺流程示意图抽余碳四 反应器 甲醇 催化蒸馏 甲醇萃取 丁烯-1精制甲醇回收 MTBE 产品 丁烯-1产品剩余碳四图三两塔两器生产MTBE工艺流程3、工艺流程说明图二中原料甲醇与异丁烯以1.0~1.05的摩尔比在预反应器中进行烯醇的醚化反应，反应温度50~70℃为宜，反应后的物料进入催化精馏塔，再补加甲醇的条件下继续反应，生成的MTBE与未反应的原料在催化精馏塔内，边反应边分离，塔底得到产品MTBE，塔顶得到C4和甲醇的共沸物，一部分回流，另一部分采出进入水洗塔塔底，萃取剂水从塔顶进入水洗塔，根据甲醇与C4在水中溶解度的不同，将C4与甲醇分离，塔底得到甲醇的水溶液，塔顶得到C4；从水洗塔塔底出来的甲醇水溶液进入甲醇回收塔，采用普通精馏的方法将甲醇和水分离，分离后的水打到水洗塔做萃取剂循环利用，分离后的甲醇作为反应原料循环利用。

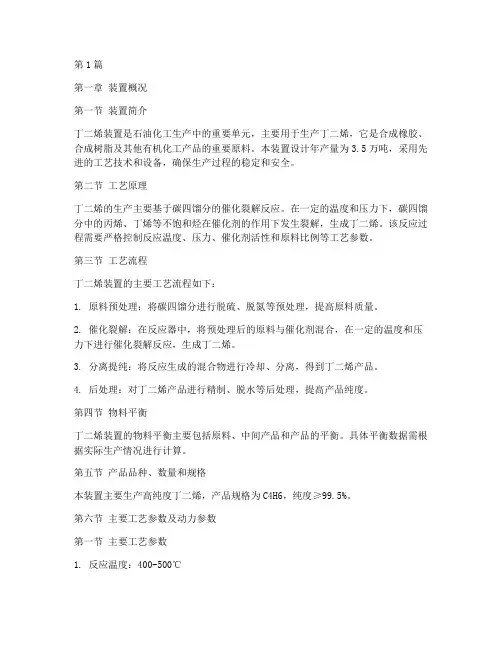

第1篇第一章装置概况第一节装置简介丁二烯装置是石油化工生产中的重要单元，主要用于生产丁二烯，它是合成橡胶、合成树脂及其他有机化工产品的重要原料。

本装置设计年产量为3.5万吨，采用先进的工艺技术和设备，确保生产过程的稳定和安全。

第二节工艺原理丁二烯的生产主要基于碳四馏分的催化裂解反应。

在一定的温度和压力下，碳四馏分中的丙烯、丁烯等不饱和烃在催化剂的作用下发生裂解，生成丁二烯。

该反应过程需要严格控制反应温度、压力、催化剂活性和原料比例等工艺参数。

第三节工艺流程丁二烯装置的主要工艺流程如下：1. 原料预处理：将碳四馏分进行脱硫、脱氮等预处理，提高原料质量。

2. 催化裂解：在反应器中，将预处理后的原料与催化剂混合，在一定的温度和压力下进行催化裂解反应，生成丁二烯。

3. 分离提纯：将反应生成的混合物进行冷却、分离，得到丁二烯产品。

4. 后处理：对丁二烯产品进行精制、脱水等后处理，提高产品纯度。

第四节物料平衡丁二烯装置的物料平衡主要包括原料、中间产品和产品的平衡。

具体平衡数据需根据实际生产情况进行计算。

第五节产品品种、数量和规格本装置主要生产高纯度丁二烯，产品规格为C4H6，纯度≥99.5%。

第六节主要工艺参数及动力参数第一节主要工艺参数1. 反应温度：400-500℃2. 反应压力：1.5-2.0MPa3. 催化剂活性：>70%4. 原料比例：丙烯：丁烯=1:1第二节动力参数1. 电耗：30-40kWh/t2. 水耗：5-10t/t3. 蒸汽耗：30-40t/t第七章分析频率、分析项目和控制规格第一节分析频率1. 原料：每日分析2. 中间产品：每班分析3. 产品：每班分析第二节分析项目1. 原料：碳四馏分、丙烯、丁烯等2. 中间产品：反应混合物、丁二烯等3. 产品：丁二烯第三节控制规格1. 原料：碳四馏分、丙烯、丁烯等2. 中间产品：反应混合物、丁二烯等3. 产品：丁二烯第二章装置开、停车及事故处理规程第一节装置开车规程第一节开车前的准备1. 检查设备、管道、阀门等是否完好，符合开车要求。
