半导体器件的检测与失效分析针对半导体器件失效分析主要涉及到了多种实验方法其中包括物理、化学以及金相的试验程序，进而明确器件失效的形式，分析失效的具体过程，从中探寻出导致这一事件原因所在，并设定相应的实施政策。
对此，文章对于半导体器件的失效与检测进行了具体的论述，并提出下面几点有效的检查方法，最终提升半导体元件的可靠性与耐用性。
关键词：半导体器件，检测，失效分析，无损检测，破坏性分析Detection and failure analysis of semiconductor devicesGao Shao-bin1,2, jin Li-hua(1. Shijiazhuang METDA Electronic Technology Limited Corporation,Shijiazhuang 050050, China;2. The 13th Research Institute，CETC, Shijiazhuang 050051, China)The failure analysis of semiconductor devices mainly involves a variety of experimental methods, including physical, chemical and metallographic test procedures, so as to clarify the form of device failure, analyze the specific process of failure, find out the cause of this event, and set the corresponding implementation policy. Inthis regard, the article specifically discusses the failure and detection of semiconductor devices, and puts forward the following effective inspection methods, so as to improve the reliability and durability of semiconductor devices.Key words: Semiconductor devices, testing, failure analysis, nondestructive testing, destructive analysis0引言失效分析技巧主要是探究电子元件产品失效的原理，提升产品可靠性的关键手段。
半导体器件可靠性与失效分析1半导体器件可靠性与失效分析1半导体器件在各种电子设备中起着至关重要的作用，如芯片、传感器、集成电路等。
然而，由于工作环境的复杂性和器件本身的特性，半导体器件的可靠性是一个重要的问题。
本文将介绍半导体器件的可靠性与失效分析，并讨论一些常见的失效模式和分析方法。
半导体器件的可靠性是指在给定的工作条件下，器件长时间运行期间不发生失效的能力。
为了提高可靠性，需要对器件进行系统的设计、工艺制造和测试。
同时，可靠性的评估和失效分析也非常重要，可以帮助找出失效的原因并采取相应的措施来提高产品质量。
1.电学失效：包括死机、开路、短路等。
这些失效通常与器件内部的电气结构有关，例如金属线路的断裂、金属间的绝缘损坏等。
2.热失效：器件在高温环境下长时间工作可能导致热失效。
例如，温度过高可能导致金属线材的熔化、介质的老化或者金属与半导体材料之间的界面反应。
3.力学失效：包括机械应力引起的失效，例如振动、冲击、热胀冷缩等。
这些应力可能导致半导体芯片的破裂、金属线路的断裂等。
4.环境失效：包括湿度、化学气体、辐射等环境因素引起的失效。
湿度可能导致金属腐蚀、晶体管漏电等问题；化学气体可能导致金属腐蚀或者氧化等；辐射可能引起电荷捕捉或者场效应晶体管的击穿。
为了进行可靠性分析，可以采用以下方法：1.加速寿命试验：通过在加速条件下对器件进行测试，以模拟其长期工作环境，可以缩短测试时间并提前发现失效。
2.失效分析：对失效的器件进行详细的分析，包括外观观察、断面分析、器件测试等。
这可以帮助找出失效的原因，从而采取相应的措施。
3.统计分析：通过对多个器件进行失效统计和分析，可以了解失效的趋势和规律。
例如，可以计算失效率、寿命分布等参数，以评估器件的可靠性。
4.故障树分析：通过将失效事件和可能的失效原因进行组合，可以构建故障树来分析失效的可能性和影响。
这有助于识别潜在的风险和对策。
总之，半导体器件的可靠性与失效分析是确保电子设备长期稳定工作的关键。

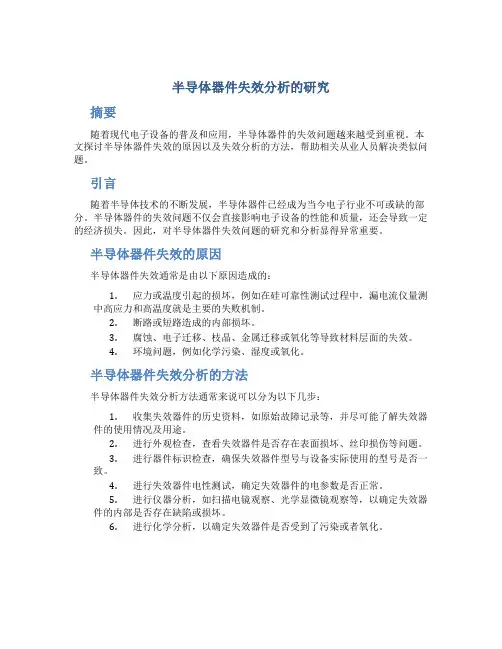

半导体器件失效分析的研究摘要随着现代电子设备的普及和应用，半导体器件的失效问题越来越受到重视。
本文探讨半导体器件失效的原因以及失效分析的方法，帮助相关从业人员解决类似问题。
引言随着半导体技术的不断发展，半导体器件已经成为当今电子行业不可或缺的部分。
半导体器件的失效问题不仅会直接影响电子设备的性能和质量，还会导致一定的经济损失。
因此，对半导体器件失效问题的研究和分析显得异常重要。
半导体器件失效的原因半导体器件失效通常是由以下原因造成的：1.应力或温度引起的损坏，例如在硅可靠性测试过程中，漏电流仪量测中高应力和高温度就是主要的失败机制。
2.断路或短路造成的内部损坏。
3.腐蚀、电子迁移、枝晶、金属迁移或氧化等导致材料层面的失效。
4.环境问题，例如化学污染、湿度或氧化。
半导体器件失效分析的方法半导体器件失效分析方法通常来说可以分为以下几步：1.收集失效器件的历史资料，如原始故障记录等，并尽可能了解失效器件的使用情况及用途。
2.进行外观检查，查看失效器件是否存在表面损坏、丝印损伤等问题。
3.进行器件标识检查，确保失效器件型号与设备实际使用的型号是否一致。
4.进行失效器件电性测试，确定失效器件的电参数是否正常。
5.进行仪器分析，如扫描电镜观察、光学显微镜观察等，以确定失效器件的内部是否存在缺陷或损坏。
6.进行化学分析，以确定失效器件是否受到了污染或者氧化。
半导体器件失效问题是电子行业一个不可忽视的问题。
本文介绍了半导体器件失效的原因以及分析方法，希望这些方法能帮助相关从业人员对半导体器件失效问题有更全面的了解，更好的保证电子设备的质量和性能。
半导体器件可靠性与失效分析微电子半导体器件可靠性与失效分析是微电子领域的重要课题。
半导体器件的可靠性是指在一定的使用环境和使用条件下，器件在规定时间内能够正常工作的概率。
而失效（Failure）是指器件不能在规定的时间内正常工作。
半导体器件的可靠性与失效分析旨在通过对器件的性能和可靠性进行评估和分析，找出器件失效的原因，并提出相应的改进措施，从而提高器件的可靠性。
1.可靠性评估：通过一系列实验和测试，评估器件在特定环境和使用条件下的可靠性。
常见的可靠性评估方法包括寿命测试、温度循环测试、湿度测试、可靠性建模等。
通过这些评估手段，可以得到器件的失效概率和失效的规律，进而为改进器件的设计和制造提供依据。
2.失效分析：失效分析是通过对失效的器件进行物理和电学特性分析，找出失效的原因和机制。
常见的失效分析方法包括显微镜观察、扫描电子显微镜(SEM)、能量色散X射线光谱分析(EDX)、微动电压测量、故障注入方法等。
通过失效分析可以确定故障位置和失效原因，为改进器件的设计和制造提供指导。
3.失效模式与机制研究：失效模式与机制的研究是指通过理论和实验手段，研究器件失效的模式和机制。
通过对失效模式和机制的研究，可以了解器件失效的根本原因，并提出相应的改进措施。
例如，晶体管的漏电流增加、介质击穿等都是半导体器件失效的常见模式和机制。
4.退化机制分析：半导体器件的寿命会随着使用时间的增加而发生退化，导致器件性能下降甚至失效。
退化机制分析是指通过实验和测试，研究器件在使用过程中的退化机制。
常见的退化机制包括电子迁移、电子捕捉、热失效等。
通过退化机制分析可以确定退化的原因，为延长器件寿命提供参考。
半导体器件的可靠性与失效分析对于微电子行业具有重要的意义。
高可靠性的器件可以减少电子产品的故障率，提高产品的性能和稳定性。
同时，通过对失效原因和机制的研究，可以指导器件的设计和制造，提高器件的可靠性和寿命。
因此，半导体器件的可靠性与失效分析是微电子领域一个重要的研究方向，也是推动微电子技术发展的关键之一。
半导体器件可靠性与失效分析微电子
1.功能失效：指器件不能按照设计要求正常工作，如逻辑门无法实现
正确的逻辑功能。
2.电气失效：指器件发生电气故障，如短路、开路、漏电等。
3.热失效：由于器件内部寄生电阻、封装散热不良等原因，导致器件
温度升高，超过其承受范围，从而导致失效。
4.机械失效：指器件由于外力作用或压力过大等原因，发生物理损坏，如断裂、划伤等。
5.等离子体效应：在高电压或高频环境下，会产生等离子体，从而对
半导体器件产生有害影响。
为提高半导体器件的可靠性，需要进行失效分析，以了解器件失效的
原因
1.失效模式分析：对不同类型的失效进行分类和描述，以便查找相应
的失效原因。
2.加速寿命测试：通过在高温、高电压、高湿度等恶劣条件下进行长
时间测试，模拟器件在实际使用中的环境，加速失效过程，以便提前发现
问题。
3.失效分析方法：包括光学显微镜、电子显微镜、故障定位分析、X
射线衍射等多种方法，用于观察器件失效的具体细节，并找出失效的原因。
4.剖析和分析失效原因：通过对失效器件的分析和试验，找出失效的
原因和机理，如晶体缺陷、金属线断裂等。
5.提高设计和工艺：根据失效分析结果，改进器件的设计和工艺，以
提高器件的可靠性。
总之，半导体器件可靠性与失效分析在微电子领域中具有重要的意义，它不仅能提高半导体器件的可靠性，还能为微电子系统的设计和制造提供
理论指导和实践经验。
随着技术的进一步发展，可靠性和失效分析将继续
成为微电子行业的研究热点。
半导体材料与器件的可靠性研究及优化近年来，随着半导体技术的飞速发展，半导体材料与器件逐渐成为了现代科技发展的重要基石。
然而，由于半导体器件长期运行过程中可能会遭受物理、化学、微结构等多种因素的影响，因此半导体材料与器件的可靠性问题一直是业内关注的热点。
本文将探讨半导体材料与器件的可靠性研究及优化。
一、半导体材料的可靠性在半导体工艺中，材料的物理、化学性质对器件的可靠性具有极为重要的影响。
首先，在半导体器件加工过程中，如电子束曝光、蚀刻等环节中，会对材料表面进行清理和刻蚀，这些处理会对材料的表面形态和性能产生影响。
尤其是对于化合物半导体材料来说，如何控制该材料表面的品质至关重要。
此外，半导体材料在使用过程中，还存在一些不可忽视的问题，如材料的电性能和热性能都会对器件的可靠性产生影响。
硅材料在高温下具有较好的表现，但会在高温和较高（大于1000V）电场下发生击穿现象。
而些氮化物材料则在高温下具有较好的电学和光学性能。
在设计半导体器件时，需要综合考虑多个参数，并根据实际应用需求，对材料进行优选和调配。
二、半导体器件的可靠性半导体器件的可靠性问题包括器件的寿命、静电放电（ESD）等问题。
在设计半导体器件时，需要考虑材料选择、制造工艺及存储条件等因素。
此外，在使用过程中，器件可能会受到外部环境和操作条件的影响，如温度、湿度、电磁场、射线等，这些因素可能会使器件发生失效或寿命缩短。
因此，对于半导体器件的可靠性研究及优化，需要从多个层面出发进行探索。
从器件设计的角度出发，可以考虑采用多层反射结构等方式，优化器件本身的设计，增强其抗ESD和耐热性能。
而从制造工艺的角度来说，则需要对制造环节进行完善，如对沉积温度、沉积速率等参数进行优化，保证不同部分之间形成光电器件后性能的均匀性。
同时，也需要对器件的封装、保护、运输和储存等方面进行优化，保证其在使用过程中不会受到外界因素的损害。
三、半导体材料与器件可靠性的员工半导体技术的快速发展，对于半导体材料与器件的可靠性研究提出了更高的要求。
半导体器件失效分析与检测半导体元件的失效将直接影响相关产品的正常使用，文章主要就对半导体器件的失效原因进行了细致地分析并提出了几种检测的方法，供相关人士借鉴。
标签：半导体；器件；失效分析；检测1 半导体器件失效分析通过分析可知造成半导体器件失效的因素有很多，我们主要从几个方面进阐述。
1.1 金属化与器件失效环境应力对半导体器件或集成电路可靠性的影响很大。
金属化及其键合处就是一个不容忽视的失效源。
迄今，大多数半导体器件平面工艺都采用二氧化硅作为掩膜钝化层。
为在芯片上实现互连，往往在开窗口的二氧化硅层上淀积铝膜即金属化。
从物理、化学角度分析，金属化失效机理大体包括膜层张力、内聚力、机械疲劳、退火效应、杂质效应及电迁移等。
1.2 晶体缺陷与器件失效晶体缺陷导致器件失效的机理十分复杂，有些问题至今尚不清楚。
晶体缺陷分晶体材料固有缺陷（如微缺陷）和二次缺陷两类。
后者是在器件制造过程中，由于氧化、扩散等热处理后出现或增殖的大量缺陷。
两种缺陷或者彼此相互作用，都将导致器件性能的退化。
二次击穿就是晶体缺陷招来的严重后果。
1.2.1 位错这种缺陷有的是在晶体生长过程中形成的（原生位错），有的是在器件工艺中引入的（诱生位错）。
位错易沿位错线加速扩散和析出，间接地促成器件劣化。
事实证明，外表杂质原子（包括施主和受主）沿位错边缘的扩散比在完美晶体内快很多，其结果往往使P-N结的结平面不平整甚至穿通。
鉴于位错具有“吸除效应”，对点缺陷如杂质原子、点阵空位、间隙原子等起到内部吸收的作用，故适量的位错反而对器件生产有利。
1.2.2 沉淀物除位错造成不均匀掺杂外，外界杂质沾污也会带来严重后果，特别是重金属沾污，在半导体工艺中是经常发生的。
如果这些金属杂质存在于固溶体内，其危害相对小一些；但是，一旦在P-N结处形成沉积物，则会产生严重失效，使反向漏电增大，甚至达到破坏的程度。
沉积需要成核中心，而位错恰恰提供了这种中心。
硅中的二次孪生晶界为沉积提供了有利的成核场所，所以具有这种晶界的二极管，其特性明显变软。
半导体器件失效分析半导体器件失效分析就是通过对失效器件进行各种测试和物理、化学、金相试验，确定器件失效的形式(失效模式)，分析造成器件失效的物理和化学过程(失效机理)，寻找器件失效原因，制订纠正和改进措施。
加强半导体器件的失效分析，提高它的固有可靠性和使用可靠性，是改进电子产品质量最积极、最根本的办法，对提高整机可靠性有着十分重要的作用。
半导体器件与使用有关的失效十分突出，占全部失效器件的绝大部分。
进口器件与国产器件相比，器件固有缺陷引起器件失效的比例明显较低，说明进口器件工艺控制得较好，固有可靠性水平较高。
1. 与使用有关的失效与使用有关的失效原因主要有：过电应力损伤、静电损伤、器件选型不当、使用线路设计不当、机械过应力、操作失误等。
①过电应力损伤。
过电应力引起的烧毁失效占使用中失效器件的绝大部分，它发生在器件测试、筛选、安装、调试、运行等各个阶段，其具体原因多种多样，常见的有多余物引起的桥接短路、地线及电源系统产生的电浪涌、烙铁漏电、仪器或测试台接地不当产生的感应电浪涌等。
按电应力的类型区分，有金属桥接短路后形成的持续大电流型电应力，还有线圈反冲电动势产生的瞬间大电流型电应力以及漏电、感应等引起的高压小电流电应力；按器件的损伤机理区分，有外来过电应力直接造成的PN结、金属化烧毁失效，还有外来过电应力损伤PN结触发CMOS电路闩锁后引起电源电流增大而造成的烧毁失效。
②静电损伤。
严格来说，器件静电损伤也属于过电应力损伤，但是由于静电型过电应力的特殊性以及静电敏感器件的广泛使用，该问题日渐突出。
静电型过电应力的特点是：电压较高(几百伏至几万伏)，能量较小，瞬间电流较大，但持续时间极短。
与一般的过电应力相比，静电型损伤经常发生在器件运输、传送、安装等非加电过程中，它对器件的损伤过程是不知不觉的，危害性很大。
从静电对器件损伤后的失效模式来看，不仅有PN结劣化击穿、表面击穿等高压小电流型的失效模式，也有金属化、多晶硅烧毁等大电流失效模式。
半导体器件失效原因深度剖析和改善策略建议摘要：半导体器件在电子设备中起着关键的作用，但由于各种原因，它们可能会出现失效问题。
本文将深度剖析半导体器件的失效原因，并提出相应的改善策略建议。
目的是提高半导体器件的可靠性并延长其使用寿命。
1. 引言半导体器件是现代电子设备中不可或缺的部分，包括二极管、晶体管、集成电路等。
然而，由于多种原因，这些器件可能会出现失效，导致设备的不稳定性和故障。
因此，我们需要深入分析半导体器件的失效原因，并提出相应的改善策略。
2. 半导体器件失效原因2.1 电热应力电热应力是最常见的半导体器件失效原因之一。
当器件在工作时受到高温和电流的同时作用，电热应力就会发生，导致金属和半导体之间的连接出现问题。
这可能导致电阻增加、电流不稳定等问题。
2.2 电压过高过高的电压也是半导体器件失效的原因之一。
当器件承受超过其额定电压的电压时，电子会发生击穿现象，导致器件损坏。
因此，正确选择适当的电压水平非常重要。
2.3 电磁干扰电磁干扰是另一个可能导致半导体器件失效的原因。
当器件受到外部电磁波的影响时，可能会引发干扰和干扰，导致器件的性能下降。
因此，需要采取措施来防止电磁干扰对器件的影响。
2.4 加工缺陷半导体器件的加工质量直接影响其可靠性。
如果加工中存在缺陷，例如金属残留、不良的焊接等，就会导致器件的失效。
因此，提高加工工艺的质量控制至关重要。
2.5 环境影响环境因素，例如湿度、温度变化和化学物质的接触，也可能导致半导体器件的失效。
湿度可能导致电路板的腐蚀，温度变化可能导致器件的热膨胀和收缩，而与化学物质的接触可能导致化学反应。
因此，需要在设计和使用过程中考虑环境因素。
3. 改善策略建议3.1 优化散热设计为了降低电热应力对半导体器件的影响，需要优化散热设计。
增加散热片的大小、改进散热通道、采用高导热材料等都是有效的改善措施。
此外，可以考虑增加散热风扇或热管来加强散热效果。
3.2 电压保护电路为了防止电压过高导致半导体器件的损坏，可以引入电压保护电路。
半导体器件可靠性与失效分析引言：随着电子技术的不断发展，半导体器件在现代电子产品中发挥着至关重要的作用。
然而，由于半导体器件中存在着各种可能的失效机制，如漏电、击穿、热失效、氧化、迁移、应力等，因此对半导体器件的可靠性和失效分析进行深入研究对于保证电子产品的稳定工作和提高其寿命至关重要。
一、半导体器件的可靠性评估方法1.基于故障数据的可靠性评估方法：通过从大量的故障数据中提取出各种失效机制的特征参数，建立数学模型，从而预测和评估半导体器件的寿命和可靠性。
2.加速寿命试验方法：通过在实验室中对半导体器件施加高温、高电压、高湿等加速环境条件，加速其失效过程，得到失效时间与环境条件之间的关系，并在此基础上预测出正常使用条件下的寿命。
3.可靠性物理模型方法：通过对半导体器件内部结构和加工工艺进行深入分析和理解，建立器件的失效物理模型，从而直接预测失效机制和失效时间。
二、半导体器件失效分析方法1.失效分析的基本流程：a.收集失效器件并对其进行初步检测和筛选。
b.进行失效分析前的预处理操作，如外观检查、器件参数测试等。
c.施加不同的电压、电流和温度等条件，以及应力加速实验，观察和记录失效器件的失效特点和失效模式。
d.利用各种现代测试设备和分析手段，如电镜、扫描隧道显微镜、探针站等，对失效区域及元件内部的结构和性能进行深入分析。
e.通过失效分析技术和经验，找出失效根源和失效机制，并给出改进措施和提高器件可靠性的建议。
2.失效分析的常用技术和方法：a.毛细管技术：通过毛细管效应，观察电导材料中的微孔，从而检测出隐蔽的电导通道。
b.扫描电镜技术：通过扫描电镜的高分辨率成像，分析器件表面的异常情况，如磨损、腐蚀、裂纹等。
c.能谱分析技术：使用能谱仪对失效器件进行元素分析，以确定是否存在金属污染或元素组成异常。
d.探针测试技术：使用探针测试仪对器件的电路连通性和参数进行测试，找出可能存在的故障点。
e.热分析技术：通过热敏电阻或红外热像仪等热分析设备，观察器件在失效前后的温度变化情况，以判断是否因温度引起器件失效。
第一章半导体器件失效分析概论1*失效分析的产生与发展随着微电子学的飞速发展，半导体器件已广泛应用于宇航/军事/工业和民用产品中。
所以对半导体器件的可靠性研究也更加重要。
半导体器件的可靠性的研究主要包括两方面：一是评价可靠性水平（如可靠性数学/可靠性试验/可靠性评估等）；二是如何提高可靠性（如失效分析/失效物理/工艺监控/可靠性设计等）。
虽然器件可靠性研究首先是从评价可靠性水平开始的，但研究重点逐渐在转向如何提高可靠性方面。
因为可靠性研究不仅是为了评价器件可靠性，更重要的是为了提高可靠性，所以失效分析的失效物理研究越来越受到广大可靠性工作者的重视。
失效分析和失效物理研究的迅速发展并不单是为了学术研究的需要，更重要的是为了满足可靠性工程迅速发展的需要。
特别是60年代以后，随着可靠性研究的发展和高可靠半导体器件及大规模集成电路的出现，可靠性研究遇到了难以克服的困难（例如失效率10-7意味着10000个器件作1000小时试验之后才能得出这一结果）。
第二，半导体器件和集成电路的品种及工艺更新速度很快，使得过去取得的可靠性数据常常变得不适用。
第三。
当代电子设备和系统的日益复杂化/综合化，并对器件提出了高可靠的要求。
为了解决以上的问题，迫切需要一种既省时间，又省费用的可靠性研究方法。
失效分析和失效物理研究就是为了达到这一目的而迅速发展起来的，发展的情况如表1-1所示。
路两项发明，开辟了利用集成电路的新时期，使集成电路的可靠性得到了很大提高，并成功地用于“民兵”洲际弹道导弹，成为美国宇航局在阿波罗计划中广泛使用集成电路的典范。
集成电路用于“民兵”导弹在可靠性方面的意义可定量说明如下：在1958年，要求微型电路的平均失效率为7*10-9。
然而，那时侯晶体管的失效率大约是1*10-5。
“民兵”计划的改进措施（主要是以失效分析为中心的元器件质量保证计划）致使集成电路的失效率降低到3*10-9。
其中失效分析对半导体器件可靠性的提高发挥了很大的推动作用。
图１ 开封芯片表面表１ 三极管性能测试数据图２ 焊接不良示意图鱼尾也出现过断线，如图3所示，CT扫描发现管脚鱼尾不良，出现断点。
断点处与焊盘有轻微接触，导致故障不稳定，在使用中长期通电出现开路。
图３ 鱼尾断线ＣＴ扫描图如图4所示，底板不平，底板四周出现高度差，导图４ 鱼尾断线示意图鱼尾断线的不良原因为底板有硅碎，或在拆卸重新安装后未做水平高度差检测，导致底板不平，劈刀切线时，管脚呈悬空状态，管脚上下摆动，拉扯铜线，最终导致鱼尾断线。
１．１．４ 虚焊故障模拟验证制作一颗硅碎，如图5所示，大概整颗芯片的1/3大小放在底板对应的基岛位置下面，将已上芯的产品拉到底板下，开始焊接，共计实验5颗。
当焊接到此颗芯图５ 焊接故障模拟图综合以上分析，确认此次不良的根本原因为生产期间偶然有硅碎随着机器的振动移动到底板下，造成基岛不平，铜线焊接时焊接能量损失，导致产品焊球焊接不图６ Ｘ光透视图图８ 塌丝故障分析鱼骨图３．２．２ 出料盒改善焊线机料盒出料口处加装挡块，具体见图9，防止机器振动使框架从料盒振出压塌已焊线产品造成塌线。
图９ 增加挡板３．２．３ 包封台优化改善针对包封工序人为调整料片方法不规范，造成产品塌线的现象，将原来的凸台设计改为凹台设计，见图10，在四周增加挡边定位，防止料片移动，无需手动对料片位置进行调整，避免人为调整料片造成塌线。
图１０ 料片定位改为凹台３．２．４ 检验方法优化针对产品检验时易受干扰导致塌线的情况更改检验方法，见图11，由之前取下料片在放大镜下检查改为在设备显示器上检查焊球和鱼尾，用设备显微镜检查线弧形状，减少人为干涉产品，预防塌丝。
QC检验频率：图１１ 显微镜检查３．２．５ 人为调整专项打包针对产品包封前受人为干扰产品存在塌线风险的可能，将焊线工序、包封工位所有人为干预过的料片统一装入蓝色料盒，包封后再对其进行X-ray全检确认，将异常品剔除。
4 失效整改总结及意义三极管失效是厂家本身产品生产过程及筛选不良导致实际应用中出现故障。
半导体器件半导体器件的可靠性研究半导体器件的可靠性研究随着信息技术的飞速发展，半导体器件已经广泛应用于电子、计算机、通讯、医疗仪器等领域。
半导体器件较传统的电子器件具有高速性、高频性、小型化、低功耗等优点，但也存在着可靠性问题。
半导体器件可靠性研究是半导体工业不可或缺的一环，本文对半导体器件可靠性研究进行简要探讨。
半导体器件可靠性的概念半导体器件的可靠性是指其在长期工作条件下，保持其基本性能的能力。
半导体器件可靠性研究是对半导体器件在整个生命周期内的各种环境因素、力因素及生产因素的影响进行分析和判断，以确保产品能够在一定时间内保持拟定的既定使用寿命。
半导体器件可靠性研究的主要内容有：可靠性测试、可靠性建模、可靠性预测与设计。
半导体器件可靠性测试半导体器件可靠性测试是指对半导体器件在各种应力作用下，进行不断测试和分析，以在较短时间内评估半导体器件的可靠性水平。
半导体器件的可靠性测试主要分为加速寿命测试和环境应力测试两种。
加速寿命测试是模拟半导体器件在实际使用过程中所受到的各种应力因素，在较短时间内加强半导体器件的应力，以模拟半导体器件在实际使用过程中的寿命。
环境应力测试则是对半导体器件在实际使用过程中所受到的各种环境影响进行模拟和测试，以评估半导体器件在不同环境下的可靠性指标。
半导体器件可靠性建模半导体器件可靠性建模是在可靠性测试数据的基础上，建立半导体器件可靠性预测模型，以预测未来半导体器件的寿命和可靠性。
主要涉及的内容有可靠性分析、失效机理研究和可靠性模型建立。
可靠性分析是指对半导体器件的各种失效情况进行分析和评估，以判断半导体器件的可靠性水平。
失效机理研究则是探究半导体器件在长期使用过程中逐渐出现的各种失效情况，以达到预测半导体器件寿命和可靠性的目的。
可靠性模型建立则是建立半导体器件失效与时间、应力因素、环境因素等相关参数之间的数学模型，以实现对半导体器件寿命和可靠性的精确预测。
半导体器件可靠性预测与设计半导体器件可靠性预测与设计是指在可靠性测试和可靠性建模的基础上，通过引入可靠性修正因子、模拟失效机理、优化器件结构等方式，对半导体器件的可靠性进行修正和优化设计。
半导体三极管的失效分析与可靠性研究半导体三极管是一种重要的电子元器件，广泛应用于电子设备中。
然而，由于工作环境的恶劣，使用寿命的限制以及制造过程中的缺陷等原因，三极管会存在失效的可能性。
因此，进行失效分析和可靠性研究对于提高三极管的可靠性和延长使用寿命至关重要。
失效分析主要包括两个方面：失效模式和失效机理。
失效模式是指三极管在失效前的行为特征和表现方式。
常见的失效模式有漏电流增加、截止频率下降、增益减小、噪声增大以及短路等。
通过对失效模式的研究和识别，可以根据不同模式采取相应的维修措施，提高维修效率。
失效机理是指导致失效的物理或化学原因。
典型的失效机理有热失效、应力失效和化学失效等。
热失效是指由于过高的温度导致晶体管内部结构的破坏，其中包括热应力、金属迁移、电迁移等现象。
应力失效是指由于外部的机械或热应力导致三极管失效，例如机械应力振动、热膨胀等。
化学失效是指介质的腐蚀或污染引起的失效，例如接触剂的硫化或污染。
在可靠性研究方面，主要包括可靠性分析和可靠性设计。
可靠性分析是通过对三极管失效数据的收集和分析，建立合适的可靠性模型，预测和评估三极管的可靠性。
常用的可靠性分析方法有故障模式与影响分析（FMEA）和可靠性块图分析等。
通过对失效数据的统计和分析，可以确定故障率、平均时间到故障（MTTF）等可靠性指标，并提出改善措施。
可靠性设计是通过在设计和制造过程中考虑可靠性要求，提高三极管的可靠性。
其中包括材料选择、工艺控制、可靠性设计规范的应用等。
通过在设计阶段就考虑可靠性要求，可以降低三极管的失效概率，提高产品的可靠性。
总之，半导体三极管的失效分析和可靠性研究是提高产品质量和可靠性的重要手段。
通过深入研究失效模式和失效机理，可以识别失效原因，并采取相应的维修措施。
同时，可靠性研究可以通过统计和分析数据，提出改善措施，从而提高三极管的可靠性和延长使用寿命。
这对于电子设备的正常运行和维护具有重要意义。
半导体测试与可靠性深入了解半导体测试和可靠性方面的挑战和解决方案半导体技术在现代电子行业中起着至关重要的作用。
无论是我们日常生活中使用的各种电子设备，还是工业生产过程中所需的高性能芯片，都离不开半导体的应用。
而半导体的可靠性和测试是保证其正常运行的关键因素。
本文将深入探讨半导体测试和可靠性方面的挑战和解决方案。
一、半导体测试的挑战1.1 复杂多样的半导体器件半导体器件的种类繁多，每一种器件都有不同的测试需求。
例如，存储器、处理器、模拟器件等，它们的内部结构和功能不尽相同，需要不同的测试方法和设备来进行验证。
因此，针对每种器件的测试策略需要具体分析和设计，需求的多样性给测试带来了挑战。
1.2 高稳定性和高精度的测试环境半导体器件的测试要求在高稳定性和高精度的环境下进行。
温度、电压和湿度等因素会对测试结果产生影响，而这些因素的控制需要高精度的测试设备和稳定的测试环境。
在确保这些测试条件的前提下，获取精确可靠的测试结果也成为了挑战。
1.3 测试成本的压力半导体测试通常需要大量的人力、物力和设备投入，这导致测试成本居高不下。
特别是在新型半导体器件的测试过程中，由于其设计和制造都处于不断更新迭代的状态，测试技术的更新迭代也需要跟上步伐，这给测试成本带来了更大的压力。
二、半导体测试的解决方案2.1 先进的测试设备和技术应用随着科技的进步，半导体测试设备和技术不断更新迭代。
先进的测试设备能够满足更多样化的测试需求，同时提供更高精度和更稳定的测试环境。
例如，出现了多通道测试设备、高温高频测试设备等，它们能够更好地适应不同器件的测试需求。
此外，自动化测试技术的应用也提高了测试效率和可靠性。
2.2 优化测试流程和策略为了降低测试成本和提高测试效率，可以对测试流程和策略进行优化。
通过分析不同器件的特点和需求，制定合理的测试流程和策略，避免不必要的测试环节，从而提高测试效率。
同时，可以采用并行测试技术，同时测试多个器件，以减少测试时间和人力资源的浪费。
