IPG高功率激光器如何进行配置更新V2

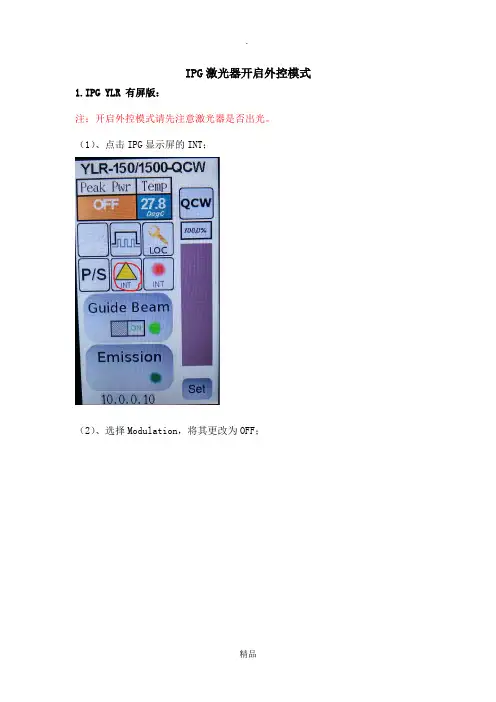

IPG激光器开启外控模式1.IPG YLR 有屏版：
注：开启外控模式请先注意激光器是否出光。

（1）、点击IPG显示屏的INT；
（2）、选择Modulation，将其更改为OFF；
（3）、外控模式已开启，点击QCW栏，进行功率选择，选择完毕请点击set；（4）、功率选择完毕，可以开始出光，打开start按钮；
（5）、点击Emission，倒计时完毕之后，激光器出光，请注意激光，谨慎操作。

2.IPG YLR 无屏版：
（1）、请使用网线使激光器和工控机通讯。

（2）、网线连接后，请点击电脑右下角，打开网络和共享中心；（3）、点击本地连接；
（4）、点击属性；
（5）、下拉，选择Internet协议4（TCP/Ipv4），点击属性；
（6）、将ip地址改成与图片一致，点击确定；
（7）、打开浏览器，输入192.168.3.230；
（8）、选择Modulation Mode，点击DISABLE，开启外控模式；
（9）、拖动红线处的选择栏，改变功率大小，选择Emission，点击ON，激光器已出光，请注意安全。

2、IPG YLS激光器：
（1）、YLS模块的激光器和无屏版一样，要更改ip地址，将ip地址更改为：192.168.100.10，具体请参照无屏版设置方法；
（2）、打卡LaserNet软件，点击设置；
（3）、点击ip设置，点击增加；
（4）、将其状态更改为使能，点击确定；
（5）、切换到控制页面，开启外控模式，更改功率（功率和电流都可以更改功率），点击激光发射，激光器出光，请注意安全。

如有侵权请联系告知删除，感谢你们的配合！。

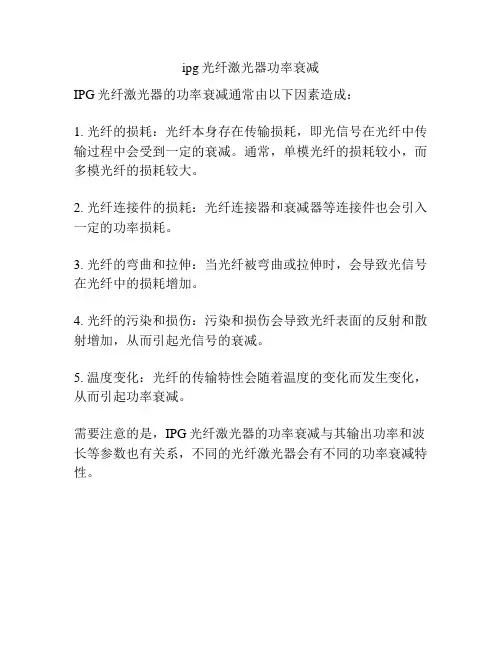

ipg光纤激光器功率衰减
IPG光纤激光器的功率衰减通常由以下因素造成：
1. 光纤的损耗：光纤本身存在传输损耗，即光信号在光纤中传输过程中会受到一定的衰减。

通常，单模光纤的损耗较小，而多模光纤的损耗较大。

2. 光纤连接件的损耗：光纤连接器和衰减器等连接件也会引入一定的功率损耗。

3. 光纤的弯曲和拉伸：当光纤被弯曲或拉伸时，会导致光信号在光纤中的损耗增加。

4. 光纤的污染和损伤：污染和损伤会导致光纤表面的反射和散射增加，从而引起光信号的衰减。

5. 温度变化：光纤的传输特性会随着温度的变化而发生变化，从而引起功率衰减。

需要注意的是，IPG光纤激光器的功率衰减与其输出功率和波长等参数也有关系，不同的光纤激光器会有不同的功率衰减特性。

高功率IPG光纤激光器应用简介一、IPG光纤激光器简介1.光纤激光器简介光纤激光器是指用掺稀土元素玻璃光纤作为增益介质的激光器，光纤激光器可在光纤放大器的基础上开发出来:在泵浦光的作用下光纤内极易形成高功率密度，造成激光工作物质的激光能级“粒子数反转”，当适当加入正反馈回路(构成谐振腔)便可形成激光振荡输出。

2.光纤激光器的优势首先是使用成本低，光纤激光器替代了不稳定或高维修成本的传统激光器。

其次，光纤激光的柔性导光系统，非常容易与机器人或多维工作台集成。

第三，光纤激光器体积小，重量轻，工作位置可移动。

第四，光纤激光器可以达到前所未有的大功率(至五万瓦级)。

第五，在工业应用上比传统激光器表现更优越。

它有适用于金属加工的最佳波长和最佳的光束质量，而且光纤激光器在每米焊接和切割上的费用最低。

第六，一器多机，即一个激光器通过光纤分光成多路多台工作。

第七，免维护，使用寿命长。

最后，由于其极高的稳定性，大大降低了运行中对激光质量监控的要求。

简单来说就是高功率下的极好光束质量，高光束质量下的极好电光效率，高功率高光束质量下的极小体积、可移动性和柔性。

3.IPG简介全球最大的光纤激光制造商IPG Photonics由Valentin Gapontsev博士于1991年创建，总部设在美国东部麻省。

IPG在德国、美国、俄罗斯和意大利设有生产、研发基地，并在全球设有销售和服务网点，覆盖美国、英国、欧洲、印度、日本、韩国、新加坡和中国，并于2006年在美国纳斯达克上市。

十八年来，IPG致力于纵向合成，所有的核心配件均为IPG研发、生产和拥有，同时也是唯一一个能为客户提供高性价比的光纤和半导体激光器的厂家。

高功率是IPG的优势。

全世界已有上千台IPG的高功率(>1KW)光纤激光器在汽车制造、船舶制造、海上平台和石油管道、航空航天和技术加工等工业领域中得以应用。

在日本，我们向丰田、三菱、住友在内的客户售出了数百台IPG的大功率光纤激光器。

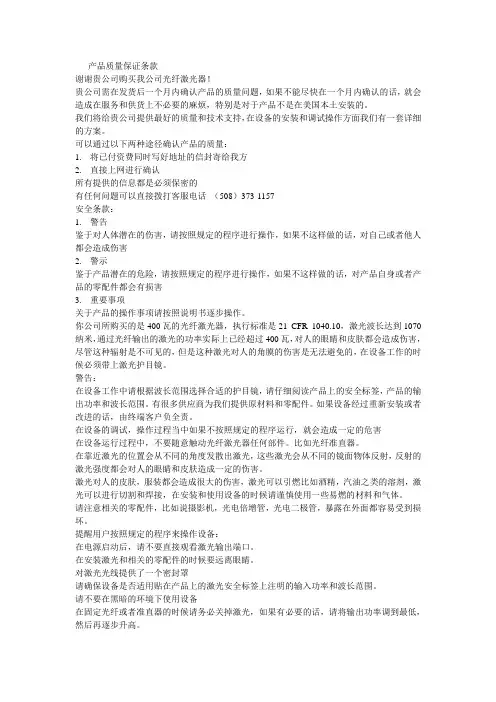

产品质量保证条款谢谢贵公司购买我公司光纤激光器！贵公司需在发货后一个月内确认产品的质量问题，如果不能尽快在一个月内确认的话，就会造成在服务和供货上不必要的麻烦，特别是对于产品不是在美国本土安装的。

我们将给贵公司提供最好的质量和技术支持，在设备的安装和调试操作方面我们有一套详细的方案。

可以通过以下两种途径确认产品的质量：1.将已付资费同时写好地址的信封寄给我方2.直接上网进行确认所有提供的信息都是必须保密的有任何问题可以直接拨打客服电话（508）373-1157安全条款：1.警告鉴于对人体潜在的伤害，请按照规定的程序进行操作，如果不这样做的话，对自己或者他人都会造成伤害2.警示鉴于产品潜在的危险，请按照规定的程序进行操作，如果不这样做的话，对产品自身或者产品的零配件都会有损害3.重要事项关于产品的操作事项请按照说明书逐步操作。

你公司所购买的是400瓦的光纤激光器，执行标准是21 CFR 1040.10，激光波长达到1070纳米，通过光纤输出的激光的功率实际上已经超过400瓦，对人的眼睛和皮肤都会造成伤害，尽管这种辐射是不可见的，但是这种激光对人的角膜的伤害是无法避免的，在设备工作的时候必须带上激光护目镜。

警告：在设备工作中请根据波长范围选择合适的护目镜，请仔细阅读产品上的安全标签，产品的输出功率和波长范围。

有很多供应商为我们提供原材料和零配件。

如果设备经过重新安装或者改进的话，由终端客户负全责。

在设备的调试，操作过程当中如果不按照规定的程序运行，就会造成一定的危害在设备运行过程中，不要随意触动光纤激光器任何部件。

比如光纤准直器。

在靠近激光的位置会从不同的角度发散出激光，这些激光会从不同的镜面物体反射，反射的激光强度都会对人的眼睛和皮肤造成一定的伤害。

激光对人的皮肤，服装都会造成很大的伤害，激光可以引燃比如酒精，汽油之类的溶剂，激光可以进行切割和焊接，在安装和使用设备的时候请谨慎使用一些易燃的材料和气体。

USBLMC_CUH_IPG_V1(4)USBLMC 用户使用手册IPG YLP系列激光器专用版本记录版本号更新日期更新人更新说明V1.0 2007-1V1.1 2007-6V1.2 2008-5V1.3 2008-5-12 吕文杰同时兼容B型/D型接口的YLP 系列激光器；电源连接方案改变程鹏修改IN0和IN4V1.4 2009-12-12目录安全须知 (1)一、概述 (2)1.1 如何辨识IPG YLP 激光器专用控制卡 (2)1.2 主要特点 (3)1.1 版本说明 (3)二、电气连接 (3)2.1接口说明 (3)2.1.1电源 (3)2.1.2 CON1 ：DB15 振镜控制 (4)2.1.3 CON2 ：DB25 激光控制 (5)2.1.4 CON3 ：DB9飞标接口 (6)2.1.5 CON4：DB15 电源/IO 插座 (7)2.1.6 CON5：IDC10 IO 插座 (8)2.2 跳线说明 (9)2.3 数字输入输出信号的连接 (10)2.3.1输入信号 In4，In8, Start，EMSTOP (10)2.3.1输入信号 In5，In9 (11)2.4 电源的连接 (12)2.5 典型连接 (13)安全须知在安装、使用USBLMC控制卡之前，请仔细阅读本节内容。

若有任何关于本文档的疑问，请联系BJJCZ。

1.安全操作步骤z请遵守所有的关于激光的安全说明（包括但不仅限于描述于激光器、振镜以及本文档中的相关章节）z无论任何时候，请在开启了电脑电源、USBLMC电源及振镜电源之后再打开激光器电源。

否则，可能会因不可控的激光光束而造成伤害。

我们建议您使用光闸来避免不可控的激光造成的伤害。

2.客户负责的安全部分z USBLMC被设计用来控制一个激光扫描系统。

因此，所有有关激光系统的安全指示都应该被客户了解并施行。

客户必须严格遵守相关的安全操作指示并独立地负责所用的激光系统的安全。

z安全规则可能因国家不同而有所差异。

IPG激光器开启外控模式1.IPG YLR 有屏版：
注：开启外控模式请先注意激光器是否出光。

（1）、点击IPG显示屏的INT；
（2）、选择Modulation，将其更改为OFF；
（3）、外控模式已开启，点击QCW栏，进行功率选择，选择完毕请点击set；
（4）、功率选择完毕，可以开始出光，打开start按钮；
（5）、点击Emission，倒计时完毕之后，激光器出光，请注意激光，谨慎操作。

2.IPG YLR 无屏版：
（1）、请使用网线使激光器和工控机通讯。

（2）、网线连接后，请点击电脑右下角，打开网络和共享中心；
（3）、点击本地连接；
（4）、点击属性；
（5）、下拉，选择Internet协议4（TCP/Ipv4），点击属性；
（6）、将ip地址改成与图片一致，点击确定；
（7）、打开浏览器，输入192.168.3.230；
（8）、选择Modulation Mode，点击DISABLE，开启外控模式；
（9）、拖动红线处的选择栏，改变功率大小，选择Emission，点击ON，激光器已出光，请注意安全。

2、IPG YLS激光器：
（1）、YLS模块的激光器和无屏版一样，要更改ip地址，将ip地址更改为：192.168.100.10，具体请参照无屏版设置方法；
（2）、打卡LaserNet软件，点击设置；
（3）、点击ip设置，点击增加；
（4）、将其状态更改为使能，点击确定；
（5）、切换到控制页面，开启外控模式，更改功率（功率和电流都可以更改功率），点击激光发射，激光器出光，请注意安全。

YLPN 25-100 mJHigh Pulse Energy Fiber LasersHigh Brightness up to 2 kWfor Wider Working Fieldand Faster Scanning FEATURES Pulse Duration 20-100 ns Average Power up to 2000 W Pulse Energy 100 mJ Excellent Pointing Stability Round or Square Processing Fiber High Brightness Enabling Faster Scanning High Brightness for Wider Working Field Maintenance-free Operation Water-cooled Compact Rugged Design High Wall-Plug Efficiency APPLICATIONS Paint Stripping Coating Removal Surface Treatment Texturing IPG Photonics offers YLPN High Power Seriesof high power nanosecond pulsed ytterbium fiber lasers with pulse energy up to 100 mJ and pulse duration from 20 to 100 ns. These powerful models are optimized for high throughput surface treatment applications such as paint stripping, coating removal, surface cleaning and texturing. Average output powers are up to 2 kW and the repetition rates vary from 2 to 100 kHz. The exceptionally high brightness enables faster scanning speeds and wider working fields resulting in higher throughput. These highly efficient water-cooled fiber lasers are packaged in compact rugged 6U 19" rack-mounted units.YLPN 25-100 mJHigh Pulse Energy Fiber LasersLegal notices: All product information is believed to be accurate and is subject to change without notice. Information contained herein shall legally bind IPG only if it is specifically incorporated into the terms and conditions of a sales agreement. Some specific combinations of options may not be available. The user assumes all risks and liability whatsoever in connection with use of a product or its application. IPG, IPG Photonics, The Power to Transform and IPG Photonics’ logo are trademarks of IPG Photonics Corporation. © 2023 IPG Photonics Corporation. All rights reserved.MAX. AVERAGE OUTPUT POWER: 4 kW MAX. PEAK OUTPUT POWER: 10 MWPULSE DURATION: 15-120 nsPULSE REPETITION RATE: 2-100 kHz WAVELENGTH RANGE: 900-1200 nmDANGER - INVISIBLE LASER RADIATION AVOID EYE OR SKIN EXPOSURE TO DIRECT OR SCATTERED RADIATION CLASS 4 LASER PRODUCTIEC 60825-1:20144.7 R6 6/23General Characteristics500 W 1000 W 2000 WConsole Dimensions (W × D × H), mm 449 × 716 × 266Optical Head Dimensions (W × D × H), mm115 × 393 × 93Weight, kg ~ 70~ 95CoolingWaterSupply Voltage, VAC 2303-phase 400-480Power Consumption, W2400Optical Characteristicsup to 50 mJ up to 100 mJWavelength, nm 1064 ±2Mode of Operation PulsedAverage Power, W 500500, 1000 Standard Brightness 1000, 2000 High BrightnessPulse Energy, mJ 25-5030-100Pulse Duration, ns20-10020-100Repetition Rate Range, kHz2-1002-50Optical TerminationOptical HeadFree space collimated output Processing Fiber, round or squareQBH compatible HLC-8 connectorOutput Beam Diameter Range, mm2-9—Process Fiber Size, μm—Standard brightness 400, 600High brightness 300 or 400Beam Parameter Product, mm × mrad~ 9@ 400 μm round core fiber Standard brightness BPP <24 High brightness BPP <13/contact40007000。

IPG光纤激光器技术手册介绍本手册旨在提供有关IPG光纤激光器的基本技术信息和使用指南。

IPG光纤激光器是一种创新的激光技术，具有高效、稳定和可靠的特点，适用于多种不同领域的应用。

技术参数- 功率范围：IPG光纤激光器提供从几瓦到几千瓦的功率范围，用户可以根据具体需求选择合适的功率。

- 波长范围：IPG光纤激光器支持不同波长范围，主要有红外、可见光和紫外光等。

- 脉冲频率：IPG光纤激光器具有可调节的脉冲频率，适用于对精度和速度要求高的应用。

- 光纤长度：IPG光纤激光器提供不同长度的光纤，使得用户可以根据设备布局和需求进行灵活安装。

主要应用领域- 切割和焊接：IPG光纤激光器能够实现高精度的金属材料切割和焊接，适用于制造业和汽车工业等领域。

- 打孔和雕刻：IPG光纤激光器提供高能量和高功率输出，可以用于打孔和雕刻各种材料，包括金属、塑料和陶瓷等。

- 印刷和标记：IPG光纤激光器适用于高速印刷和标记任务，可以实现高清晰度和高精度的图形和文字标记。

- 医疗美容：IPG光纤激光器在医疗美容领域有广泛应用，例如皮肤去除和切割等。

- 科研领域：IPG光纤激光器提供稳定的激光输出和可调节的参数，适合用于科学研究和实验室应用。

使用指南- 安全操作：在使用IPG光纤激光器时，务必遵循相关安全操作规程，包括佩戴适当的防护设备和避免直接观察激光束等。

- 调节参数：根据具体应用需求，用户可以通过调节IPG光纤激光器的参数，如功率、脉冲频率和光纤长度，来获得最佳的激光输出效果。

- 维护和保养：定期检查和清洁IPG光纤激光器，确保其正常运行和长期稳定性。

请注意：本手册提供的信息仅供参考，具体操作和使用时请参考IPG光纤激光器的产品手册和技术规格。

大功率激光切割机IPG培训教程修正版一、引言大功率激光切割机是一种先进的切割设备，利用激光束对材料进行切割，具有高精度、高效率、无需模具等优点，在工业制造中应用广泛。

本教程将带领大家学习IPG大功率激光切割机的使用方法和技巧，提高大家的工作效率和切割质量。

二、设备准备1.检查设备是否正常运行，确认电源和冷却系统是否正常。

2.将切割头调整到所需位置，并固定好。

3.确保切割区域干净整洁，避免灰尘、杂质等影响切割质量。

三、操作流程1.打开电源，启动冷却系统。

等待设备自检完成。

2.打开激光开关，将激光功率调整到适当的数值。

3.将待切割材料放在工作台上，并固定好位置。

调整切割头的焦距，使其与材料表面保持一定的距离。

4.打开控制系统，输入切割参数。

包括切割速度、功率、焦点等。

根据实际需要进行调整。

5.按下开始按钮，设备开始进行切割。

观察切割过程中的情况，如有异常及时停止并检查。

6.切割结束后，关闭激光开关和电源。

清理工作台和切割区域，关闭冷却系统。

四、技巧与注意事项1.尽量选择适当的切割速度和功率，以提高切割质量和效率。

2.在切割过程中要注意保持设备稳定，避免因振动等原因影响切割效果。

3.定期清洁切割头和激光器，以保持其正常运行。

4.注意安全，避免直接观察激光束，以免对人眼造成伤害。

5.如遇到故障或不确定的情况，应及时停止操作，并寻求专业技术人员的帮助。

总结：通过本教程，我们学习了IPG大功率激光切割机的使用方法和技巧，了解了设备准备、操作流程以及注意事项。

只有在正确的操作下，我们才能充分发挥激光切割机的优势，提高工作效率和产品质量。

希望大家能以正确的姿势使用激光切割机，更好地服务于工业制造领域。

各版本IPG激光器开启外控模式IPG激光器是一种高效率、高可靠性的激光器，常用于工业激光制造、材料加工、医疗和科学研究等领域。

IPG激光器可以通过外控模式来实现灵活的控制和应用。

各版本的IPG激光器开启外控模式的方法和功能略有差异，下面将介绍几个版本常见的外控模式。

首先是IPG激光器的第一代版本，它采用V1.8控制器和固定频率运行模式。

该版本的IPG激光器可以通过开启外控模式来实现干扰、调制和频率变化等功能。

用户可以通过控制器上的开关或软件来切换到外控模式。

在外控模式下，用户可以通过外部信号源来控制激光器的输出功率、脉冲宽度和频率等参数。

IPG激光器的第二代版本采用V2.0控制器，具备更加先进的功能和更高的稳定性。

该版本的激光器开启外控模式的方法与第一代版本相似，但在功能上有所增强。

用户可以通过外部信号源控制激光器的开关、输出功率、频率和脉冲宽度等参数，并且可以实现多种模式的切换和组合。

第三代版本的IPG激光器采用V3.0控制器，进一步提升了控制精度和功能实用性。

该版本的激光器支持外控模式，并采用了数字化的控制方式。

用户可以通过电脑软件、触摸屏或外部信号源来控制激光器的各种参数，包括功率、频率、脉宽、调制方式、光斑形状等。

此外，该版本的激光器还支持网络控制，可以实现多台激光器的联动控制。

除了以上几个常见版本外，IPG激光器还有其他一些特殊版本，如高功率版本、超短脉冲版本和调制版本等，它们的外控模式也有所不同。

高功率版本的IPG激光器通常需要更强的外控能力和更精细的功率调节，而超短脉冲版本的IPG激光器则需要更高的脉冲稳定性和更快的响应速度。

总之，各版本的IPG激光器都支持外控模式，但具体的方法和功能可能有所不同。

用户可以根据不同版本的控制器和用户手册来了解具体的操作步骤和参数设置，并根据实际需求来选择合适的外控模式。

ipg光纤激光器参数要求IPG光纤激光器参数要求光纤激光器是一种特殊类型的激光器，它采用光纤作为激光介质，具有高效率、高质量光束和稳定性好等优点。

而IPG光纤激光器是一种由IPG光纤激光器公司生产的光纤激光器，它在各个参数方面都有一定的要求和标准。

1. 输出功率(Output Power)：IPG光纤激光器的输出功率是指激光器产生的激光功率大小。

根据不同的应用需求，输出功率有不同的要求，一般在几瓦到几千瓦之间。

高输出功率可以提供更强的激光能量，适用于需要大功率激光的应用领域。

2. 波长(Wavelength)：波长是指激光器所产生激光的波长大小。

IPG光纤激光器通常采用准连续波长，如1064纳米，适用于许多材料的加工和切割。

3. 光束质量(Beam Quality)：光束质量是指光束的空间分布和光束直径的大小。

IPG光纤激光器的光束质量通常采用M²参数来描述，M²值越接近1代表光束质量越好。

光束质量好的激光器可以提供更小的光斑和更高的能量密度，适用于精细加工和高精度测量。

4. 脉冲重复频率(Repetition Rate)：脉冲重复频率是指激光器产生脉冲的频率大小。

IPG光纤激光器的脉冲重复频率可以根据不同的应用需求进行调节，一般在几千赫兹到几兆赫兹之间。

高脉冲重复频率可以提高加工效率，适用于需要高速加工的应用领域。

5. 光纤长度(Fiber Length)：光纤长度是指激光器中使用的光纤的长度。

IPG光纤激光器通常采用长光纤结构，可以减少光束的损耗和衰减，提高激光器的稳定性和可靠性。

6. 温度稳定性(Temperature Stability)：温度稳定性是指激光器在不同温度下输出功率的稳定性。

IPG光纤激光器具有较好的温度稳定性，可以在一定温度范围内保持输出功率的稳定性。

7. 效率(Efficiency)：效率是指激光器将输入能量转化为输出激光能量的比例。

IPG光纤激光器具有较高的效率，可以提供更高的输出功率和更低的功耗。

如何进行配置更新
一、您将收到一个hplp格式的文件，比如9112450.hplp。

将激光器开机，如是德国版激光器，将钥
匙开关打到TEST位置，如是美国版激光器将钥匙打到ON位置。

使用网线连接电脑和激光器。

二、激光器通讯连接上以后，如果是英文版，可以改变成中文版，如图例所示；
三、使用版本大于2.71的LaserNet软件，查看版本号选择：帮助→关于LaserNet，如图例所示；
四、在LaserNet软件上选择：设置→激光→改变访问级别→Supervisor；然后系统会弹出对话框要
求输入密码；此密码默认为空密码，直接点击OK键即可。

五、在LaserNet软件上选择：设置→激光→配置更新，如图例所示；
六、找到并点击选择hplp配置更新文件，再点击打开，如图例所示；
七、等待更新完成之后，软件将会显示：配置更新已成功！
八、关闭激光器，将电源钥匙从TEST打到OFF，等待至少五秒钟以后，再将电源钥匙打回TEST。

九、检查希望的配置更新是否已经成功。
