科技期刊插图的规范化

医学科技期刊图表的规范应用与注意事项（全文）科技期刊作为大众传媒已成为科学知识传播、交流和存储的主要载体，其发展壮大对我国科技事业的迅速发展起到积极的推动作用。

医学科技期刊中的图表是医学论文不可缺少的表达手段，图表具有形象、直观、简洁、集中和逻辑性强等特点，将复杂的、表达不清的文字用图表表述，使量、事物间的关系更加明朗、清晰。

图的应用规范与注意事项（一）图的应用规范要求1．图具有进一步说明和补充文字的功能，或者有提供实证的作用（如照片图）。

如果强调的是事物的性状或是参数变化的总体趋势，以使用统计图为宜；如果讨论的重点是项目的隶属关系或对比的准确程度，则使用统计表为宜。

图应具有自明性。

图的内容文字不应与正文文字及表格内容文字重复。

2．图需有简短准确的标题，连同图序号置于图形下方。

图例可置于图与图题之间，或图的空白处。

图序号建议用阿拉伯数字顺序连续编排。

只有1幅图时也需标注"图1"。

3．曲线图大小、比例要适中，线条均匀，主辅线分明，高度与宽度之比一般以5：7左右为宜。

纵、横标目的量和单位符号应齐全，置于纵、横坐标轴的外侧居中排列。

横坐标标目的排列自左至右；纵坐标标目的排列自下而上、顶左底右。

右侧纵坐标标目的排列方式与左侧相同。

4．条图各直条宽度以及各直条之间的间隙应相等。

间隙的宽度一般为直条宽度的1/2，或与之相等。

条图指标数量的尺度必须从"0"开始，等距，不能折断，否则会改变各直条长短的比例，使人产生错觉。

复式条图一组包括2个及以上直条，直条所表示的类别应使用图例予以说明。

同一组的直条间不留空隙，各组内直条的排列顺序应一致。

5．半对数图的纵坐标没有零点，起点根据资料的情况可为：0.1，1，10……。

若起点为0.1，则第一单元为0.1~1.0，第二单元为1~10……；起点为1，则第一单元为1~10，第二单元为10~100，即后一单元的对数尺标指示数值为前一单元的10倍。

（章）的序号，篇（章）号与图号间用半字线或者脚点隔 开，也可以按章（节）编号，或者以章编号。如：“图12-1”或“图1.2.1”，“图1-1”或“图1.1”等。图序的 末尾一律不加标点符号。 图序是每幅插图必须有的，放在图题之前，与图题之 间空一汉字间隔。 3.图题 图题是图的名称，是反映图形想要说明的内容，书写 在图形的正下方。 图题不是每个图形都非有不可的，但一本书的图题体 例应大体一致。图题较长是，中间允许有顿号、逗号等标 点符号，但图题末尾一律不加标点符号（见《标点符号用 法》GB/T15834—2011)。
★（1）科学性。一个表格只能表达一个主题，性质不 同的内容不能糅合在一个表中，同类型的表格应尽量合并。 表题要确切反映表格的特定内容，应该准确得体，简短精 练。注意不要用泛指性的词语做表题，如“计算结果” “对比表” 等。用以说明数值关系的有线表中的数据， 不应有一点差错。应要求提供原始资料，核对其准确性。 表格是由行、列组成的，无论加不加隔栏线，也无论表格 有多么复杂，其行、列对应清楚是表格组成的基本原则。 用以说明逻辑关系的有线表，横表头各栏目应属于同一层 次可比的项目，纵表头各行的项目一部是同一类型的并列 项，它们之间要有紧密的逻辑关系。 （2）规范性。表栏中使用的单位一般应放在相应栏的 表头中量的名称之后，即 “量的名称/单位” 表示，如 “v/(m·s-1)” “S/cm2”等。如果表中所有的单位均一类是专业性 的插图，是学科或行业专用的，如机械制图、电气制图、 房屋建筑图等，这类图的图形表示方法和所用符号大都有 国家标准或行业标准；另一类是通用性的插图，如函数曲 线图、方框图、示意图、立体图等，这类图也有一定规范， 有的是国家、部门规定的，有的是约定俗成的。 （二）插图的组成 插图一般由图形、图序、图题和图注四部分组成（见 下图）。

科技写作CoFra bibliotekpany Logo
第五讲 科技论文插图的规范使用
Copyright © by ARTCOM PT All rights reserved.
1
www.art-com.co.kr
❖主要内容
Company Logo
5.1 科技论文插图概述 5.2 科技论文插图的规范使用
Copyright © by ARTCOM PT All rights reserved.
Copyright © by ARTCOM PT All rights reserved.
9
www.art-com.co.kr
5.1.2.2 内容的写实性
Company Logo
不能运用夸张、虚构的手段而应以严格忠实于科学实践，并 能真实反映科学事实的方式进行表达。
科技论文的插图要求真实地反映事物的本质，注重科学性、 严肃性，不能臆造和虚构，不能未经实验或实践而“创造” 或“虚构”出来，引用材料要有根据，有可靠出处，同时又 要严格遵守知识产权。
国外科技期刊对论文插图的使用一般较为严格，如对某些照 片有时注以“经XX允许”或“资料来源：XX”的字样。
Copyright © by ARTCOM PT All rights reserved.
10
www.art-com.co.kr
5.1.2.3 取舍的灵活性
Company Logo
根据论文内容实际表述需要选用合适的插图类型，或对插 图进行适当、必要的修改，或使用局部图。
5.1.1.2 表征和佐证材料的真实性 Company Logo
在科技论文表述中，经常会遇到需要表述真实性、客观性、 原发性、原始状态的情况，用相应的插图表示这些情况可以 起到表征和佐证材料真实性的效果。

续表1
样地号 Plot code 9 10 11 12 林分密度 Stand density/ (trees· hm-2) 809 883 878 1017 样地面积 Area/hm2 1 1 1 1 坡向 Slope aspect 东北 东北 东北 东北 坡位 Slope position 5 5 5 3 海拔 Altitude/m 下 下 上 上 郁闭度 Crown density 749 759 769 773 样地号 Plot code 0.71 0.76 0.65 0.73
插图和表格的规范
坐标图的处理
插图和表格的规范
坐标图可以共用纵坐标，也可以共用横坐标。
插图和表格的规范
坐标图可以共用纵坐标，也可以共用横坐标。
插图和表格的规范
标值线 标值 标目 注：不同字母表示处理间存在差异显著性（P<0.05）
图注
图序 图3
土壤呼吸年均速率变化 图题
插图和表格的规范
2 表格
插图和表格的规范
表格中存在的问Leabharlann ：统计表格中各分项之和应等于总项。各分项百分 比之和应是100%。分析见《西藏南伊沟林芝云杉 林生物量与生产力研究》一文表3。 表中的数据与文中不符。
插图和表格的规范
1）表格的精选 一篇论文中并不是表格越多越好，而要根据其必 要性进行精选。如果能用一两句话即可说明的内容 就不必使用表格。如某一期刊的一篇论文中给出的 一个表格，列出了6种不同酶在4种不同的培养基中 都呈阴性（ － ）的反应结果。
插图和表格的规范
2）表格的设计要求 表格的设计应科学、明确、简洁，具有自明性。 首先要突出重点。如果没有特殊需要，不要在 表格中出现一般调查观察、实验测定或分析计算时 使用的常规仪器、手段、材料或条件等事项说明。 其次要表述简洁。表格中除列出重要的现象、 参数、算式和结论外，应删除分析或运算过程中的 中间步骤和环节。 另外，表格的设计要有明确的目的性。

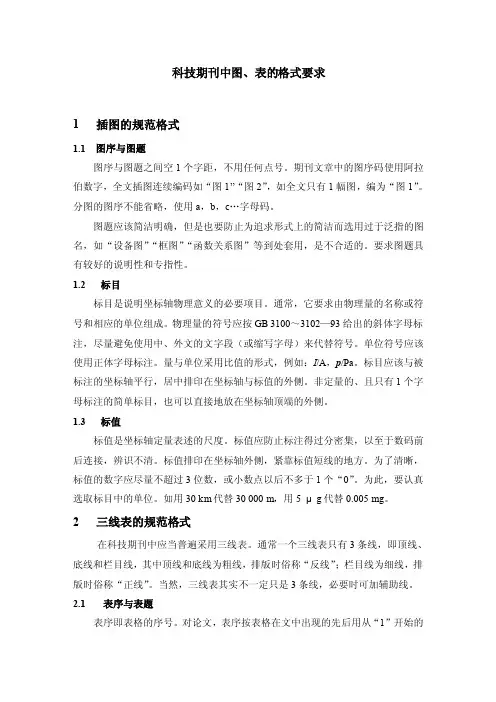

科技期刊中图、表的格式要求1 插图的规范格式1.1 图序与图题图序与图题之间空1个字距，不用任何点号。

期刊文章中的图序码使用阿拉伯数字，全文插图连续编码如“图1”“图2”，如全文只有1幅图，编为“图1”。

分图的图序不能省略，使用a，b，c…字母码。

图题应该简洁明确，但是也要防止为追求形式上的简洁而选用过于泛指的图名，如“设备图”“框图”“函数关系图”等到处套用，是不合适的。

要求图题具有较好的说明性和专指性。

1.2 标目标目是说明坐标轴物理意义的必要项目。

通常，它要求由物理量的名称或符号和相应的单位组成。

物理量的符号应按GB 3100～3102—93给出的斜体字母标注，尽量避免使用中、外文的文字段（或缩写字母）来代替符号。

单位符号应该使用正体字母标注。

量与单位采用比值的形式，例如：I/A，p/Pa。

标目应该与被标注的坐标轴平行，居中排印在坐标轴与标值的外侧。

非定量的、且只有1个字母标注的简单标目，也可以直接地放在坐标轴顶端的外侧。

1.3 标值标值是坐标轴定量表述的尺度。

标值应防止标注得过分密集，以至于数码前后连接，辨识不清。

标值排印在坐标轴外侧，紧靠标值短线的地方。

为了清晰，标值的数字应尽量不超过3位数，或小数点以后不多于1个“0”。

为此，要认真选取标目中的单位。

如用30 km代替30 000 m，用5 μg代替0.005 mg。

2 三线表的规范格式在科技期刊中应当普遍采用三线表。

通常一个三线表只有3条线，即顶线、底线和栏目线，其中顶线和底线为粗线，排版时俗称“反线”；栏目线为细线，排版时俗称“正线”。

当然，三线表其实不一定只是3条线，必要时可加辅助线。

2.1表序与表题表序即表格的序号。

对论文，表序按表格在文中出现的先后用从“1”开始的阿拉伯数字连续编号，如“表1”“表2”等。

如果一篇论文中只有1个表格，则表序编为“表1”。

表题指表格的名称。

拟定表题的要求与文章题目类似，即表题应准确得体（能确切反映表格的特定内容）、简短精炼。

症 的Ｆ ５基 因突 变包括 移 码突 变 、 无 义 突变 、 错义 突
的测序 结果 还显 示 ， 在其 １ Ｏ号外 显 子和 １ ６号外 显 子分别 存 在 Ａｒ ｇ ４ ８ ５ Ｌ ｙ ｓ和 Ｍｅ ｔ １ ７ ３ ６ Ｖａ ｌ 的 多 态 性
位 点 。有研 究 结 果 表 明 ， Ｍｅ ｔ １ ７ ３ ６ Ｖａ ｌ 的 多 态 性 不
变 及插 入或 缺 失 突变 等 ， Ｆ ５基 因 的 缺 陷 多 发 生 在
外显子， 发 生在 内含 子 的较 少 。绝 大 多 数 的 ＦＶ 缺 陷症 为 工型 ， 多数 突变 是 由于终 止密 码子 提 前 出 现， 通 过无 义 密 码 子 介 导 的 ｍＲ ＮＡ 衰 变 途 径 ， 在 ｍＲ ＮＡ 水平 引 起 相 应 转 录产 物 的选 择 性 降 解 ； 或 者 虽然 突变 蛋 白能 正 常表 达 ， 但不能被分泌 ， 由于 其错误折叠 或构象改变 ， 在 分 泌 途 径 的控 制 系 统
ａ ｎ ｄ ｈ ｅ ｔ ｅ ｒ ｏ ｚ ｙ ｇ ｏ ｕ ｓ ｆ ａ ｃ ｔ ｏ ｒ Ｖ ｄ ｅ ｆ ｉ ｃ ｉ ｅ ｎ ｃ ｙ Ｅ Ｊ ］ ． Ｈａ ｅ ｍｏ ｐ ｈ ｉ ｌ ｉ —
ａ， ２０ ０９， １ ５： １１ ４ ３— １１ ５ ３．
（ 收 稿 日期 ： ２ ０ １ ３ － ０ ４ — １ ５ ）
影 响 翻译后 修饰 ， Ａｒ ｇ ４ ８ ５ Ｌ ｙ ｓ的多态 性可 能 影 响环
结构 ， 并 且 可 影 响 ＡＰ Ｃ失 活 的 裂 解 位 点 Ｒ ５ ０ ６ “ 。
该 患者 的 Ｇｌ ｎ ２ ０ ３ １ ｓ ｔ ｏ ｐ突变 虽为 杂 合 突变 ， 但 其 与 Ａｒ ｇ ４ ８ ５ Ｌ ｙ ｓ 纯合 多态 性 的协 同作 用 ， 可能 是 导致 该 ＦＶ缺 陷症 家系 ＦＶ水 平 降低 的主要原 因 。该 患 者 平 时下 肢易起 瘀 斑 ， 可 能 与 ＦＶ缺 陷有 关 ， 其 具 体

科技类图书中插图的规范性与编排形式作者：李伟来源：《传播力研究》2020年第21期摘要：在科技类图书中，插图作为一种表述手段，能够准确、清晰、形象、直观地表达出科学思想和技术知识，故被广泛采用。

插图选用得合适，设计得合理，不仅会使图书论述清楚、明了，还可达到美化版面、节省版面的效果。

因此，在科技类图书的出版中，插图的规范性与编排形式就显得尤为重要。

作为编辑，只有了解和掌握插图的规范性要求与编排形式，才能全面地保证图书的出版质量。

关键词：科技类图书;插图;规范性;编排形式中图分类号：G232 文献标识码：A 文章编号：2096-3866（2020）21-00-03一、概述插图是科技类图书的重要组成部分。

它可以形象、直观地展示出科技类图书所要表达的内容，因此可以将其称为“形象语言”和“视觉文字”[1]。

在科技类图书中适当地使用插图，可以使内容图文并茂、生动活泼，也可以使内容更加简洁、明了，同时还可以使版面美观、活跃，从而使读者在阅读时赏心悦目，对阅读充满兴趣。

插图的种类很多，按其表达方式和印制工艺可以分为线条图和照片图两大类。

线条图是指用线条绘制出来的图形，包括简易函数图、各种示意图、流程图、管路系统图、程序框图、电子线路图、直方图或圆图、记录和地图等[2]。

照片图色彩丰富、形象逼真、层次分明、立体感强，包括软件截图、金相组织图和一般的照片等。

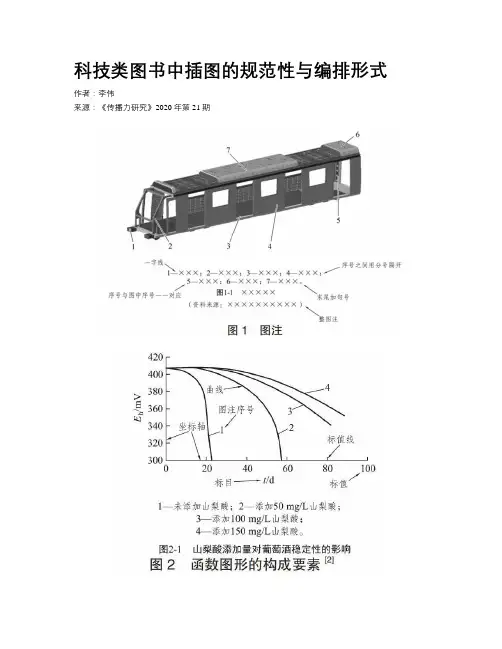

二、插图的组成插图一般由图形、图号、图题、图注构成[3]。

（一）图形图形是图的内容，图形应布局合理，不能太大，也不能太小，同时宽高比要协调。

图形中的线条要粗细分明，字体、字号应全书统一（特殊强调的内容，可用不同的字体、字号）。

对于照片图，还应注意其层次感和饱和度适当。

（二）图号与图题每副图都有对应的图号与图题。

图号与图题应注在图形的正下方，它们之间空1个字距，中间不用标点。

全书插图连续编码，如“图1”“图2”等（英文版图书图号用“Fig.1”“Fig.2”等表示）。

优秀级杂志， 5年期刊指数146.332
1、• C8el.lEditorial Manager《意得辑专家视点》杂志 • 9.Frontiers《边疆》杂志于2006年创刊，其中自然科学类18种（包括基础科学、生命科
学、工程技术类），人文社会科学类7种。
• 10.The New England Journal of medicine《新英格兰杂志》1812年由约
16
• 案列赏析
17
• 插图规范
Manuscript central system 英文稿约截图
插图规范
1.尺寸 ：1列，80 mm；2列，180 mm ； 2.文件大小：单张图10MB 压缩包500MB 3.图片格式：PDF和eps/TIFF/PNG 4.字体 ：Arial字体 6.颜色模式 : RGB 7.分辨率 ：300dpi /600dpi
26
• 案列赏析
27
总结
28
• 总结
• 通过这次投稿系统的插图规范整理过程中，知道了学术论文不同期刊的投稿要求不同， 每个杂志社对分辨率，字体类型，颜色类型各有要求。
• 字体主要以Helvetica或Arial字体为主，大部分的都杂志社要求RGB颜色模式。位图和 照片的分辨率只要是600dpi和300dpi
12
• 案列赏析
13
• 插图规范
Spandidos英文稿约截图
插图规范
1.尺寸 ：1列，80mm；2列，170 mm； 高200mm
2.文件大小：文件将很少超过10 MB 3.图片格式：otiff,lempel–ziv–welch（lzw）压 缩,Ojpeg,obmp、gif、pct、png, 4.字体 ：（Times New Roman、Times、 Arial、Helvetica或Symbol字体）保存Olabels 。 5.其他 ：灰色不得超过5种 6.颜色模式 : RGB,OColor数字,CMYK 7.分辨率：300dpi

科研干货 SCI论文中插图的规范表达，避免踩雷！实验数据是科研文章中十分重要的部分，是文章观点最直接的证明，也是审稿人和读者最关注的部分。

规范、美观的实验数据表达会让人眼前一亮，很好地完成说明文章观点的任务。

本文将主要针对实验数据的绘图，阐述这类论文插图表达的规范性。

一、插图的组成科技论文中的插图，最主要的类型是数据信息图，主要用以描述数据的信息和趋势，包括点线图、柱状图、饼状图等。

数据图的主要构成部分由图1表示：以上部分是数据图的必要组成部分，它们往往都是不可或缺的。

除了数据图以外，论文的插图还包括照片、流程图、示意图等类型。

二、插图的清晰度与尺寸不同期刊对论文插图的要求不同，但是基本的要求往往是一致的，即要求图的清晰度足够。

作者在投稿前应仔细对照期刊的Guides for authors，对于不符合期刊要求的图应作出相应的修改。

此外，插入论文的图应保持纵横比，防止对图片进行横向拉伸和纵向拉伸，从而导致图形失真，如图2所示：图2 横向拉伸导致图形失真对于摘要图（Graphic abstract）的尺寸，很多期刊都会给出详细的规定，而对于论文插图的尺寸，期刊往往不会严格限定。

但是为了插图的阅读性，以及为了版面的利用率，作者需要特别注意图的尺寸问题。

关于插图的尺寸问题，其实就是掌握好三者的比例：图框、图线、文字。

三者的比例需要适中，如果比例不协调就会造成图片的不规范和不美观。

图3 图框的尺寸过大因为图框选择得过大，所以导致图中的文字和图线都显得较小，读不便和版面的浪费。

图4 误差棒超过图框所示，由于尺寸选择的不合理，导致图线的误差棒超过了图框。

三、图线数据图线是论文插图最核心的部分，是对数据的直接表达。

关于论文图线绘制的规范性，主要有以下需要注意的地方。

对于点线图来说，各个数据点之间的连接需要使用直线，在不少论文中对于数据点的连接采用的是平滑曲线，如图5所示。

平滑曲线过度预测了数据的走向规律，提供了超出实测数据的信息，应避免使用。

规范的编辑出版过程能够避免学术不端行为的发生，保证学术研究的真实性和可靠性。
科技期刊编辑出版规范能够为学术评价提供统一的标准和依据，确保学术评价的公正性和客 观性。
规范的编辑出版过程能够促进学术交流和知识传播，推动学术研究的进步和发展。
提升科技期刊的学术质量和影响力 促进学术交流与合作 增强我国在国际学术界的地位和话语权 推动科技期刊的可持续发展
数字前后文字表述不规范：在科技期刊编辑出版中，数字前后的文字表述应遵循一定的规范， 如数字应避免出现在句首或句末，数字与文字之间应保持适当的间距等。
数字图表使用不当：在科技期刊编辑出版中，数字图表的使用应遵循一定的规范，如图表中数 字的字体、字号、颜色等应保持一致，图表中数字的坐标轴刻度应合理设置等。
逗号使用不当，导 致语义混淆
句号缺失，影响句 子完整性
引号不规范，影响 引用效果
括号使用不当，导 致信息混乱
数字格式不统一：在科技期刊编辑出版中，数字格式的不统一是一个常见问题，如数字位数、 小数点位置等的不一致，导致文章整体美观度下降。
数字单位使用不当：科技期刊编辑出版中，数字单位的使用应遵循国际标准，但有时会出现单 位使用不当的情况，如使用非法的单位符号、单位符号与数值不匹配等。
XX,a click to unlimited possibilities
汇报人：XX
01
03
05
02
04
科技期刊编辑出版应使用规范汉字，避免错别字和异体字。 科技期刊编辑应遵循语法规则，保持语言流畅，避免病句和错句。 科技期刊编辑应使用科技专业术语，并保持术语的一致性。 科技期刊编辑应避免使用广告性、宣传性语言，保持客观、中立的报道态度。
定期组织编辑人员 参加培训课程，提 高编辑出版业务水 平。

插图的规范化插图在科技书刊中被广泛采用。

虽然文字是书刊表述的主要手段，但是为了形象、直观地表达科学思想和技术知识，插图作为辅助表述手段是必不可少的。

否则，对于某些内容，譬如说，像一张电视机电路那样复杂的线路图，单靠文字恐怕写上二三页，甚至四五页也不能使读者有一个准确而清晰的了解，更不用说本来就难于用文字定量描述的地图、机械结构以及生物外貌、人体形态等照片型插图了。

科技书刊中的插图一般都是作者提供的，但是由于作者的偏爱或是由于作者对插图规范化的要求不太了解，因而作者所提供的插图往往不完善、不规范。

这就要求编辑人员认真审理图稿并根据图稿中的问题和作者一起商讨、修改，甚至需要重新设计或绘制。

只有这样才能全面地保证书刊的出版质量。

一、插图的特点和种类插图sb不仅可以使某些内容的叙述更加简洁、准确和清晰，而且还具有活跃和美化版面的功能，使读者在阅读时赏心悦目，调剂精神，取得提高阅读兴趣的效果。

有人统汁，在现代科技书刊中，平均每1 000字就伴有一幅插图，而且插图所占的比重还有进一步提高的趋势；所以，插图被人们誉为“形象语言”，与文字一样被用来作为表述作者意图的有效工具。

插图是图，与其他绘画作品和摄影作品一样都要求有鲜明的主题和高超的表现技巧,都追求内容与形式的完美统一。

这是它们的共性。

（一）图形的示意性。

科技书刊中的插图主要用于辅助文字表达，尤其是用来表达用文字叙述难以说清楚的内容。

为了简化图面，突出主题，这种表达常常是示意性的，一般不直接使用机械制图中的总图、装配图和零件图、部件图，也不直接使用建筑制图中的设计图和施工图；对于具体结构图，也常常采用结构示意图；函数曲线图也不像供设计或计算用的手册中的那样精确、细微，大多采用简化坐标图的形式。

（二）内容的写实性。

整幅插图和插图中的各个细节，必须反映事物真实的形态、运动变化规律、有序性和数量关系，不允许随意作有悖于事物本质特征的取舍，更不能臆造和虚构。

这就要求插图应具有科学性。

科研论文中插图的规范要求（学术参考）科研论文中插图的规范要求科研论文的写作应遵循一定的规范，严格按规范进行论文写作不但可使研究者撰写论文的难度降低，而且也能使读者更方便地对论文进行判断，同行之间也可更便捷地交流。

插图作为科研论文的重要组成部分，其制作也有一定的规范要求。

论文中所有非表格的图示都可以被称为图，包括线形图、条形图、圆型图、散点图、结构图、示意图与照片等多种常见类型。

在描述变量间的相互作用或非线性关系时，用插图来表达是非常有效的。

但插图占用篇幅大，且数据的表达没有表格那么准确，有时和需要读者去估计，所以对其使用要适度。

与表格类似，在文中也要对插图作足够的说明以便于理解。

医刊汇编译认为，一幅好的插图应该具备如下几个特点：一是补充而不是重复文字的描述；二是只描述基本事实；三是简明，省略不必要的细节；四是清楚，插图的要素(类型、线条、符号、文字等)要让人容易看清楚；五是容易理解，目的明确；六是同一篇文章中同一性质的插图要有一致性，即字体号、主辅线条粗细、单位符号等要一致。

插图中各要素及其要求如下：1.图序和图题：图序即插图的序号。

根据插图在正文中被提及的顺序，用阿拉伯数字进行排序，如“图1”、“图2”等。

并尽量把图安排在靠近第1次提及它的位置。

需要注意的是，一定不要写成“上/下图”或“第X页的图”，因为这些提法在重新排版时可能会导致错误。

图题即插图的标题，要求简明准确，要有较好的说明性和专指性，不要为了追求简洁而选用过于泛指的图题，图序和图题之间空1个字距，不用任何点号，置于图的下面。

2.图例：当插图中用某一符号来代表某一变量时，就要用图例来说明符号的意义。

图例常被放置于图内并成为插图的一部分，因此其字体和字号应与图的其他部分一致。

如有可能，最好把图例放置在坐标轴的区域之内。

3.图注：图中未能表达又需要表达的信息应在图注中说明，如度量单位、符号以及缩略语等。

如在图中标出了显著性的值，那么在图注中就要说明(同表注的要求)。

线条图中最常见的就是数据缺少标准差或标准 误，而文字中却有差异显著的描述，这样得到的试验 结果重复性无法得知，其结果值得怀疑； 有些结果从 图上看不同处理组数据之间差异并不是很大 （ 10% ～ 20% ） ，特别是标准差较大的情况下，但文字中却
描述为差异显著，这些结果得出的结论应谨慎对待。 电泳图中，由于作者在拍照时像素不够，使得印刷出 来的照片条带不清楚，或者根本就看不见文字中所指 的条带； 在描述细胞形态或组织病理变化时，选择的 图片不典型或清晰度不够，特别是黑白图片，使读者 很难从图片上看出相应结论，结果缺乏说服力。
一些文章的插图缺少必要的对照组，试验设计上 存在问题： 1） 细胞生长曲线图中缺少空质粒 （ 载 体） 转染组，仅有重构质粒转染组和未转染组，这 样的结果很难判断被转染细胞的生长是受到转入外源 基因的影响还是质粒骨架本身的作用； 2） 基因或蛋 白定量试验中，电泳图缺少内参对照，单从目的基因 条带得出的结果不准确； 3） 检测动物是否感染病毒 的 PCＲ 图中，缺少必要的阴性对照和阳性对照，使 得结果可信度下降； 4） 免疫组化图片缺少阳性或阴 性对照，因 此 无 法 判 断 组 织 是 否 存 在 假 阳 性 或 假 阴性。 1. 3. 2 结果缺乏说服力
2 产生问题的原因
稿件中的插图一般由作者提供，由于部分作者科 研态度严谨性重视不够和缺乏对科技期刊论文插图规 范化的了解，导致投稿时图片存在不准确、不规范， 甚至一 些 错 误， 严 重 影 响 论 文 质 量［8］。 特 别 是 在 图 片的自明性方面，一副好的插图可以使读者对试验的 结果一目了然，便于获取有价值的信息。而作者在写 作时往往正文部分交代得比较清楚，却不太注意图 题、图注的完整性，书写很随意，甚至出现语法错 误，增加了阅读的难度。一些缺乏写作经验的作者， 设计或选择的图片不符合规范要求； 有的作者由于理 论知识不够，对试验原理了解不充分，数据统计分析 方法不清楚，在试验设计、结果分析和讨论中存在问 题，降低试验结果的可信度。

ｗｏ ｕ ｌ ｄ ｅ ｆ ｆ ｅ ｃ ｔ ｉ ｖ ｅ ｌ ｙ ｈ ｅ ｌ ｐ ｅ ｄ ｉ ｔ ｏ ｒ ｓ ｉ ｄ ｅ ｎ ｔ ｉ ｆ ｙ ｐ ｏ ｔ ｅ ｎ ｔ ｉ ａ ｌ ｅ ｒ ｒ ｏ ｒ （ ｓ ） ｉ ｎ ｉ ｌ ｌ ｕ ｓ ｔ ｒ ａ ｔ ｉ ｏ ｎ ｓ ｔ ｏ ｅ ｎ ｈ ａ ｎ ｃ ｅ ｂ ｏ ｈ ｔ ｅ ｄ ｉ ｔ ｉ ｎ ｇ ｅ ｉｃ ｆ ｉ ｅ ｎ ｃ ｙ ａ ｎ ｄ ｑ ｕ ａ ｌ ｉ ｔ ｙ ．
编辑效率和质量。 关键 词 ：科 技 期 刊 插 图 审核 编辑效率 质 量 控 制
中图分 类号：Ｚ ６ ２
文献标志码 ：Ａ
文章编号 ：１ ０ ０ ６ ． ８ ９ ４ ５ （ ２ ０ １ ５ ） ０ ３ ． ０ ０ ６ ８ — ０ ３
Ｓ ｅ ｖ ｅ ｒ ａ ｌ Ｐｒ ｏ ｂｌ ｅ ｍｓ ｉ ｎ Ｒｅ ｖ ｉ ｅ ｗｉ ｎｇ ｏ ｆ Ｓｃ ｉ — ｔ ｅ ｃ ｈ Ｐａ ｐｅ ｒ Ｉ ｌ ｌ ｕｓ ｔ ｒ ａ ｔ ｉ ｏ ｎｓ
ｐ ｏ ｉ ｎ ｔ ｅ ｄ ｏ ｕ ｔ ｔ ｈ ａ ｔ ｗｈ ｅ ｎ ｒ ｅ ｖ ｉ ｅ ｗｉ ｎ ｇ ａ ｎ ｉ ｌ ｌ ｕ ｓ ｔ ｒ ａ ｔ ｉ ｏ ｎ，ｔ ｈｅ ｐ ｈ ｙ ｓ ｉ ｃ ａ ｌ ｓ ｉ ｇ ｎ ｉ ｉ ｆ ｃ ｎｃ ａ ｅ，ｍ ａ ｔ ｃ ｈ ｓ ｔ ａ ｔ ｕ ｓ ｂ ｅ ｔ ｗｅ ｅ ｎ ｐ ｈ ｙ ｓ ｉ ｃ ａ ｌ ｑ ｕ ａ ｎ ｔ ｉ ｔ ｙ ａ ｎ ｄ ｕ ｎ ｉ ｔ ．１ ａ ｙ ｏ ｕ ｔ ｒ ｅ ｑ ｕ ｉ ｒ ｅ ｍｅ ｎ ｔ ｓ ｎｄ ａ ｈｅ ｔ ａ ｅ ｓ ｈｅ ｔ ｔ ｉ ｃ ｖ ｉ ｅ ｗ ｓ ｈ ｏ ｕ ｌ ｄ ｂ ｅ ｅ ｘ ａ ｍｉ ｎ ｅ ｄ ｔ ｏ ｍａ ｋ ｅ ａ ｒ ｅ ａ ｓ ｏ ｎ ａ ｂ ｌ ｅ ｎｄ ａ ｈ ａ ｒ ｍｏ ｎ ｉ ｏ ｕ ｓ ｌ ａ ｙ ｏ ｕ ｔ ．Ｔ ｌ １ ｉ ｓ

SCI文章插图规范化其实非常多，图片的质量、排版、字体、格式、尺寸等等都是插图的一部分，如何用插图提高论文质量呢？把在出图规范这一块多年的经验分享给大家， 最实用也是杂志社最喜欢的SCI文章插图规范，之前还有老师拿我们的这套规范给学生授课，全面实用，值得收藏！一、矢量图与位图区别在使用计算机绘图时，一般会应用到两种图像，即位图图像和矢量图形。

在Illustrator软件中，不但可以制作出各式各样的矢量图形，还可以导入位图图像。

矢量图用AI软件处理1、矢量图矢量图形又称为向量图形，内容以线条和颜色块为主。

由于其线条的形状、位置、曲率和粗细都是通过数学公式进行描述和记录的，因而矢量图形与分辨率无关，能以任意大小输出，不会遗漏细节或降低清晰度，更不会出现锯齿状的边缘现象，而且图像文件所占的磁盘空间也很少，非常适合网络传输。

矢量图形在标志设计、插图设计以及工程绘图上占有很大的优势。

制作和处理失量图形的软件有CorelDRAW、Illustrator 等。

2、位图位图图像又称为点阵图像，是由许许多多的点组成的，称之为像素。

这些不同颜色的点按一定次序进行排列，就组成了色彩斑斓的图像。

当把位图图像放大到一定程度显示时，在计算机屏幕上就可以看到一个个的小色块，这些小色块就是组成图像的像素。

位图图像通过记录每个点（像素）的位置和颜色信息来保存图像，因此图像的像素越多，每个像素的颜色信息越多，图像文件也就越大。

分辨率高，也不代表图片一定是清楚的。

位图一般用PS软件处理。

二、常用图片格式1、储存格式EPS：EPS 可在任何 打印机上进行准确的效果呈现。

EPS 是行业标准格式，EPS文件旨在用于输出。

它们不是用于在屏幕上显示信息的最适合的格式。

PDF：PDF克服了各种不同程序的不兼容和字体替换问题。

PDF文件中包含了所有的字体、图像、颜色和格式数据，无需受到印刷文件欠字或欠图的困挠,文件小，内容与印刷品差距小，内容不易被更改，通用性强，为现时印刷的主流文件格式。

文章编号:1000-1500(2000)01-0112-05论科技论文插图的构思设计及要求金　刚(北方交通大学科技处,北京100044)摘　要:针对科技论文中图稿普遍存在的问题,介绍了作者在插图构思、设计过程中应掌握的基本知识,以期达到科技图稿的规范性与合理性.关键词:科技论文;插图;设计中图分类号:G 232 文献标识码:COn Considerations and Lay 2Out of Illustrations in Thesis J IN G ang(Department of Science and Technology ,Northern Jiaotong University ,Beijing 100044,China )Abstract :Common problems about illustrations in science and technology thesis are dis 2cussed.Basic requirements for lay 2out of illustrations are introduced to make them stan 2dardized and rational.K ey w ords :science and technology thesis ;illustration ;design随着科学技术的飞速发展,使用计算机进行论文写作和编辑加工,已是论文写作和编排技术工作现代化的必然途径.近年来在高校学报涌现出一大批青年作者群,他们熟练地掌握计算机,利用现代手段编写文章,并且利用微机绘制文稿中的图形,一改过去由专业描图人员手工绘图的方法,使出版工作迈上新台阶.但由于大多数年轻作者不甚了解科技论文中插图的基本要求,所交图稿普遍存在不规范和随意性.在实际的出版过程中,编辑和作者双方在图的改动加工上投入很多精力和时间,影响了出版工作的顺利进行.作者对其文稿的责任,是从创作一开始就产生的.如果在其文章孕育初期就大概了解文稿和图稿的基本要求,并依据规范对其文、图创作进行约束,从而使编辑和作者在双方各尽其责的过程中,做到彼此制约和互补,就可以顺利完成科技论文的出版工作.1　插图的作用与原则111　插图的作用科技期刊内容是由文字、图形和数学符号等组成,它们结构不同,表达形式各异.当文字叙述难以简洁地表达复杂的科技内容时,借助图形作辅助说明;当数学符号为科学研究提供数量分析和计算方法,使其从定性描述上升到定量分析时,图形也起到表述的作用.收稿日期:1999202222作者简介:金刚(1954—)女,浙江绍兴人,助理编辑,大专.em ail :bfxb @ 2000年2月第24卷第1期 北　方　交　通　大　学　学　报JOURNAL OF NORTHERN J IAO TON G UN IV ERSIT Y Feb.2000　Vol.24No.1 在论文的某些地方,适当配置插图,使其内容更加完整,更具有说服力,叙述更显简洁,易于读者理解和记忆.对于某些内容,如复杂的线路图、机械设备和实验装置等,用长篇大论难以把事物描述清楚,而一幅构思严密、设计新颖、绘制精湛的插图就可清晰、准确地表述出来,为读者提供直观的形象思维,所以插图有着文字所不可企及的作用[1].112　插图的原则论文中的插图,一般不应无原则地任意增删.插图过多将会使文稿显得冗复和杂乱;插图过少也会显得单调和沉闷.掌握得当,才可与正文相得益彰,收到图文并茂的功效.(1)精简原则一篇论文,只要能使读者正确理解所叙述的内容,凡是能用文字简洁说明问题的,则用文字表达,不必硬加插图.有人统计,科技论文中平均每1000字伴有一幅插图.近年来,不少文章作者对于其研究成果往往不厌其烦地既用文字又用图、表复述同一内容,或用多张插图表述类同的事实和现象.曾经出现过一篇投稿,只有3000多字而插图就多达十几幅的情况,反而使文章显得零乱、松散,冲淡了文章的主题.选择插图应遵循精简的原则:①可用可不用的则尽量少用或者不用;②能用小幅面尺寸表达的不用大幅尺寸,图要紧凑,避免空旷;③能用示意简图表示的不用复杂的结构图;④能用表格说明数据的地方,尽量少用插图表示,技术内容需用较多的数据表达时可用表舍图;⑤几张坐标曲线图上的坐标分度和单位相同时可合并;⑥前人的工作可作为文献引出,不必作重复的叙述和图示.掌握了插图的精简原则,设计出确有必要、为数不多、最具典型的图稿,不但可节省篇幅,又可提高论文的可读性.(2)规范化原则插图要符合规范化原则,即绘图时要符合国家标准,例如:符号、线型、箭头、剖面线的画法,以及各种图形的设计与绘制都有一定规定.不要随便取用已废除的1990年以前国内出版的其它参考书上的旧符号或外国符号,应一律采用新国标规定的符号.按规定和要求设计与绘制插图,大家就有了共同语言.不按规定各行其事,往往使人难以理解甚至不理解,从而失去了插图存在的必要.2　插图的形式与设计211　插图的形式科技论文插图种类很多,对图形的构思与设计,要根据不同内容、不同功能和不同用途来加以考虑.大体可以分为线条图和照片图两大类.线条图　指用墨线绘制出来的图形.它具有线条简明、含义清晰的特点,是论文中最常见的插图.线条图有很多种类,比如:函数曲线图、各种流程图、示意图、系统图、程序框图、电气线路图、记录谱图、计算机输出图或直方图、地图等等.照片图　指图像显示的图形,主要表现它的传真特性,是原实物的照片,它比线条图更形象、更直观,立体感强,但不能反映物体的内部结构.照片图常见的是设备仪器和零部件的外观、建筑物、示波图形等等.212　插图的设计插图绘制的质量优劣,在一定程度上决定着刊物的出版质量.科技图稿应该是图形的功能311第1期 金刚:论科技论文插图的构思设计及要求和形式美的综合形象,设计效果概括为图形结构准确和简洁美观,这是插图设计的基本条件.插图不同于绘画,它不强调画面的完整性,应根据文章表达的要求来决定采用整幅图或其中的一部分.假如描绘整体设备中某部分的一个零件外形结构,可以从简化的或虚拟的整体设备给定部位中通过编引提出该零部件,给以放大特写.21211　坐标图坐标图是论文中使用最多的一类图形,在设计这类图时要注意下列各点:(1)图面安排要紧凑,突出主题,对于作用不大或多余部分要适当调整,压缩或删除无关紧要的部分(见图1). (a )原图(b )修改图图1　合理安排坐标轴示例(2)两图并排时,高低、大小要适宜,避免悬殊过大.(3)非定量坐标必须画出表示增量(x ,y )方向的箭头;定量坐标必须有量的单位和数值分度,不必在坐标轴末端加箭头.(4)定量坐标的分度必须准确,不要过密或疏密不均.过密的分度感觉杂乱,观看效果不佳.(5)表示不同情况、不同用途的曲线线条,要让读者清楚可分,应采用不同线型以示区别.(6)标明编号的引线,应以最短距离引出,不要顺着剖面线或轮廓线等延长出来,引线末端不需画短横线.(7)纵横坐标轴上的标值范围是根据图的数据确定的,但标值的间距却是任选的1不同的选择将使同一曲线有不同的形状,同一条直线其斜率也很不相同,如图2所示[2].图2(a )和(b )不是太高就是太扁,不仅图面不美观,而且直线和曲线的变化趋势直观上容易给人错觉。
