Proteus元件库详解-修改版

  • 格式：docx
  • 大小：274.88 KB
  • 文档页数：12

Proteus元件库详解 By 无巧不成书 一、快速查找所需元器件 点击菜单栏“Help –> About ISIS”，可以查看当前软件的版本信息（如图1所示），不同版本软件元器件库所包的含元器件会有所不同，选择（查找）元器件对话框大同小异（如图2所示）。 图1 软件版本信息

图2 选择器件对话框 如何快速选择器件呢？ 1、 通过关键字选择（查找） 通过关键字选择（查找）是指通过在关键字框中输入所需选择的元器件索引信息的一部分或全部从元器件库中筛选出匹配关键字的元器件，从而达到快速选择（查找）到所需元器件的方式。 Proteus元器件索引信息包括元器件名称（Part Name）、库名称（Library）、元器件描述（Description）、大类名称（Category）、子类名称（Sub-Category）等，但不包括制造商名称（Manufacturer）。 可以同时输入多个关键字，多个关键字之间使用空格分隔，并不区分大小写；关键字输入支持通配符“？”和“*”，通配符的规定与Windows平台规定相同；要注意多个关键字之间是逻辑与的关系。 例如需要查找最大整流电流为“10A”耐压为“100V”的“二极管”，可以输入关键字“Diode 1A 100V”。 图3选择（查找）实例1 关键字匹配方式： 1) 每个关键字都是基于“包含字符串”的原则来匹配的，除非将“完全匹配”选中，例如选择（查找）“OR Gate”，会找到“OR Gate”、“XOR Gate”等； 2) 只包含数字的关键字将只用数字与索引信息匹配，例如选择（查找）“8051”，则结果包括“80C51”，“1684”会找到“PIC16F84”等； 3) 关键字会被按照数值形式与元器件索引信息的任何数值进行匹配，例如选择（查找）“1500”会找到“1K5”或“1.5K”，“220n”会找到“0.22u”等； 4) “完全匹配”：此选项在索引信息强制执行每一个关键字全词匹配，例如选择（查找）“OR Gate”除了会找到“OR Gate”外，还会找到“XOR Gate”等其他结果，但若选中“完全匹配”将消除这种匹配的结果列表； 5) “仅显示包含仿真模型的元器件”：选中此项，搜索结果中只显示包含仿真模型的元器件，不会显示匹配但不包含仿真模型的元器件。

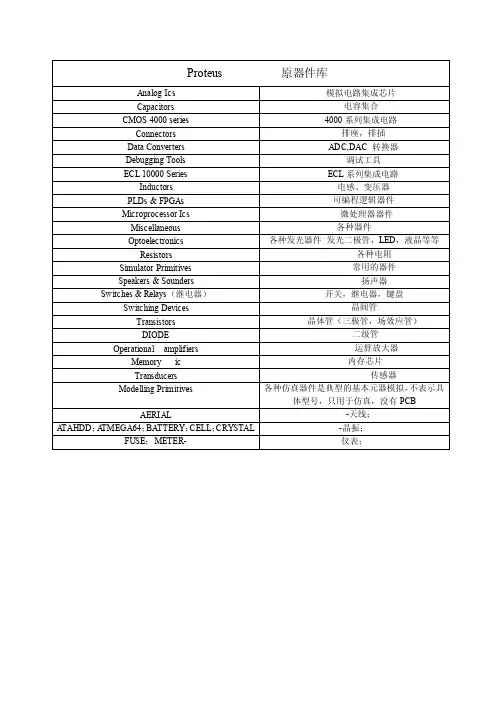

2、 通过类别选择（查找） 选择相应的“大类”和“子类”，然后在列表中选择所需要的元器件。 图4通过“类别”选择（查找）元器件 二、Preteus软件自带元器件库详细说明 Proteus元器件分类包括大类（Category）、子类（Sub-Category）、制造商（Manufacturer）、未指定分类（Unspecified，该类是指元器件无索引信息或用户自己创建的元器件）四种，下面是大类和子类的详细列表说明。 1、 大类 大类 说明 1. Analog ICs 模拟集成器件

2. Capacitors 电容

3. CMOS 4000 series CMOS 4000系列

4. Connectors 接头

5. Data Converters 数据转换器

6. Debugging Tools 调试工具

7. Diodes 二极管

8. ECL 10000 series ECL 10000系列

9. Electromechanical 电机

10. Inductors 电感

11. Laplace Primitives 拉普拉斯模型

12. Mechanics 力学器件

13. Memory ICs 存储器芯片

14. Microprocessor ICs 微处理器芯片 15. Miscellaneous 混杂器件

16. Modelling Primitives 建模源

17. Operational Amplifiers 运算放大器

18. Optoelectronics 光电器件

19. PICAXE PICAXE单片机

20. PLDs and FPGAs 可编程逻辑器件和现场可编程门阵列

21. Resistors 电阻

22. Simulator Primitives 仿真源

23. Speakers and Sounders 扬声器和声响

24. Switches and Relays 开关和继电器

25. Switching Devices 开关器件

26. Thermionic Valves 热离子真空管

27. Transducers 传感器

28. Transistors 晶体管

29. TTL 74 Series 标准TTL系列

30. TTL 74ALS Series 低功耗肖特基TTL系列

31. TTL 74AS Series 肖特TTL系列

32. TTL 74F Series 快速TTL系列

33. TTL 74HC Series 高CMOS系列

34. TTL 74HCT Series TTL兼容的高速CMOS系列

35. TTL 74LS Series 低功耗肖特基TTL系列

36. TTL 74S Series 肖特基TTL系列

2、 子类 Analog ICs 说明

1. Amplifier 放大器

2. Comparators 比较器

3. Display Drivers 显示驱动器

4. Filters 滤波器

5. Miscellaneous 混杂器件

6. Multiplexers 多路复用器

7. Regulators 三端稳压器

8. Timers 555 定时器

9. Voltage References 参考电压

Capacitors 说明

1. animated 可显示充放电电荷电容

2. Audio Grade Axial 音响专用电容

3. Axial Lead Polypropene 径向轴引线聚丙烯电容

4. Axial Lead Polystyrene 径向轴引线聚苯乙烯电容

5. Ceramic Disc 陶瓷圆片电容

6. Decoupling Disc 解耦圆片电容

7. Electrolytic Aluminum 电解铝电容

8. Generic 普通电容

9. High Temp Radial 高温径向电容

10. High Temp Axial Electrolytic 高温径向电解电容 11. Metallized Polyester Film 金属聚酯膜电容

12. Metallized polypropene 金属聚丙烯电容

13. Metallized Polypropene Film 金属聚丙烯膜电容

14. Mica RF Specific 特殊云母射频电容

15. Miniature Electrolytic 微型死电解电容

16. Multilayer Ceramic 多层陶瓷电容

17. Multilayer Ceramic COG 多层陶瓷COG 电容

18. Multilayer Ceramic NPO 多层陶瓷NPO 电容

19. Multilayer Ceramic X5R 多层陶瓷X5R 电容

20. Multilayer Ceramic X7R 多层陶瓷X7R 电容

21. Multilayer Ceramic Y5V 多层陶瓷Y5V 电容

22. Multilayer Ceramic Z5U 多层陶瓷Z5U 电容

23. Multilayer Metallized Polyester Film 多层金属聚酯膜电容

24. Mylar Film 聚酯薄膜电容

25. Nickel Barrier 镍栅电容

26. Non Polarized 无极性电容

27. Poly Film Chip 聚乙烯膜芯片电容

28. Polyester Layer 聚酯层电容

29. Radial Electrolytic 径向电解电容

30. Resin Dipped 树脂蚀刻电容

31. Tantalum Bead 钽珠电容

32. Tantalum SMD 贴片钽电容

33. Thin film 薄膜电容

34. Variable 可变电容

35. VX Axial Electrolytic VX轴电解电容

CMOS 4000 series CMOS 4000系列

1. Adders 加法器

2. Buffers&Drivers 缓冲和驱动器

3. Comparators 比较器

4. Counters 计数器

5. Decoders 译码器

6. Encoders 编码器

7. Flip-Flops&Latches 触发器和锁存器

8. Frequency Dividers&Timers 分频和定时器

9. Gates&Inverters 门电路和反向器

10. Memory 存储器

11. Misc.Logic 混杂逻辑电路

12. Mutiplexers 数据选择器

13. Multivibrators 多谐振荡器

14. Phase-locked Loops(PLLs) 锁相环

15. Registers 寄存器

16. Signal Switcher 信号开关

Connectors 接头

1. Audio 音频接头

2. D-Type D型接头
