山东寿光巨能特钢12503M高炉热风炉操作说明书莱芜钢铁集团电子有限公司2011．041、系统概述热风炉控制室设有PLC一套，PLC采用西门子S7-400系列CPU 和ET200M远程站及图尔克现场总线远程站，上位机与PLC间通过以太网进行通讯，CPU与远程站通过PROFIBUS DP进行通讯，完成对三座热风炉的所有参数检测、控制及事故诊断。

2、工艺介绍本控制系统主要完成本系统上各种开关、模拟量的检测与控制;利用热风炉烟气，设置热风炉助燃空气和高炉煤气双预热系统，以节省能源。

并设助燃风机两台，以及各种切断阀和调节阀，以实现热风炉焖炉及燃烧、送风的控制要求。

本控制系统设有微机两台及各阀现场操作箱，正常状况下三座热风炉的操作都通过微机实现，微机操作有单机和联锁两种操作模式，现场操作箱主要用于现场调试。

微机操作和操作箱操作受联锁关系限制。

热风炉的工作状态有燃烧、焖炉、送风三种状态，状态的转换靠控制各阀门的动作，热风炉各阀门按照：燃烧→焖炉→送风→焖炉循环的工作过程，自动或手动进行换炉切换工作。

其受控阀门及三种状态对应的阀门状态如下图所示：受控阀门内容及状态表（K=开，G=关）3、监控功能根据生产实际情况和操作需要，在监控站制作多幅监控画面，全部采用中文界面，具有极强的可操作性。

具体的监控画面包括：热风炉主工艺画面、助燃风机监控画面、煤气空气调节画面、历史趋势画面。

在画面上可显示热风炉各部分的温度、压力、流量分布状况，采集的数据，历史趋势、报警闪烁画面，完成各阀门、设备的开启及操作，完成煤气、助燃空气的调节阀的操作及调节，各系统的自动调节与软手动调节、硬手动调节的无扰自动切换，各调节阀的操作及调节和保持各数据的动态显示。

主要画面及其功能如下：热风炉主工艺画面：可显示热风炉的整个工艺生产流程及相关的主要参数值，报警闪烁，切入其他画面的功能按钮，热风炉的单机/联锁切换，单机模式下实现对每个阀的单独开关控制，联锁模式下实现焖炉、燃烧、送风三个状态的自动转换。

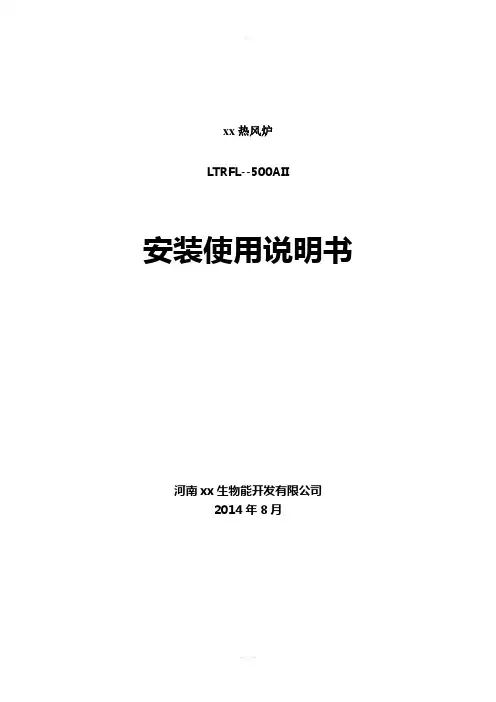

xx热风炉LTRFL--500AII安装使用说明书河南xx生物能开发有限公司2014年8月一、前言LTFL系列热风炉是由我公司自主研发设计的一款小型采暖设备，结构紧凑，形式新颖、合理，热强度大，升温快，效率高，安装操作方便，热风干净，性能稳定。

该热风炉能提供干净的热风，为各行各业的烘干提供理想的直接热源，热风温度可根据烘干工艺要求选择，广泛用于大棚、厂房、饲养等设施。

二、工作原理及主要设备性能特点1、工作原理该热风炉的燃烧室与换热器合为一体，采用全钢板式结构，其炉心下部为燃烧室，上部和四周为钢板结构，空气和烟气均为多回程，各行其道进行换热。

主要工作过程：燃煤（柴）在炉膛内产生高温烟气，在风机的作用下进入烟道循环，与外侧的空气进行热交换后，经烟道由烟囱排出，冷空气由鼓风机吹入热风炉内换热管道，经炉顶流入炉体内换热环，热风由出口管道供给需干净热风的设备。

2、主要设备该热风炉主要由炉排、耐火混凝土、热风炉本体、烟道及进风管道、烟囱及其支架、引风机、鼓风机和专用测温仪器等组成。

3、性能特点A、以煤、柴为燃料。

B、能耗低、热效率高。

C、以洁净的热空气作为干燥介质、无污染。

D、自动测温和显示。

E、制造成本低，使用安全，易进行自动控制，司炉工劳动强度轻。

F、操作简单、使用方便，配套设备全部国产，其性能指标达到国内先进水平。

三、xx牌GJRFL-100A型热风炉主要技术特性参数四、安装说明热风炉运到现场后，为能迅速运行，安装前须做好下列准备工作。

1、人员配备热风炉安装必须有专人负责，司炉工参加2、组织有关人员学习资料组织有关人员熟悉热风炉图纸、安装使用说明书等技术性文件，以了解和掌握安装、起吊、运行操作等事项。

3、确定安装地点1）安装地点最好接近用热地点，以利缩短热风管路，降低基建费用，减少管路热损失。

2）燃料和灰渣的存放与运输方便。

3）热风炉在安装运输时道路畅通。

4）热风炉房的布置应光线充足，通气良好，底面不应积水。

我在二十多年的工作中，先后参加了国内外几十项工程的施工，包括钢铁企业的高炉、热风炉、烧结专业非标设备的制作，化工企业的玻璃、化肥、焦化、石油、造纸等专业非标设备的制作。

入厂以后，在师父的精心培养下，努力学习铆工技术，扎扎实实、勤勤恳恳的工作，很快在铆工队伍中脱颖而出，成为企业的铆工骨干。

现就以钢厂热风炉制作为例做如下总结。

一、炉体概况：450吨高炉配套热风炉炉壳重931吨，平台钢结构重386吨。

热风炉炉壳总高度20.581米,下部直径Φ7292mm，高9440mm，上部直径Φ8600mm，高5986mm，顶部球1冠由SR10400mm和SR2995mm两段组成，钢板厚度为δ=25～14m,热风炉基础标高为+0.150米,热风炉共有4层平台，主要为+5.800，+11.800和炉顶+19.775m平台。

二、技术要求及施工方法：(一).工艺流程：1、钢结构制作工艺流程材料验收－→下料－→钢板滚弧－→组对－→安装2、钢结构安装工艺流程：炉底及炉壳前四带安装---热风炉+5.80m平台安装---五～九带炉壳安装---炉箅子安装——球帽安装——11.80m平台安装---炉顶平台、梯子安装。

(二).技术要求：1.壳体制作技术要求：a.所使用的钢材必须符合设计要求和施工规范要求。

钢材进现场后，用卡尺检查钢板板厚，板厚负偏差如下：b.钢板切割后，边缘必须平整，切割线应符合设计尺寸。

当采用对接接头或丁字接头时切割后的极限尺寸偏差为±1mm。

c.搭接接头时，极限偏差为±5；对接接头的钢板，应检查两对角线的长度,两对角线长度之差不得大于3mm。

在制作炉壳时，必须考虑焊接时横缝收缩的余量。

依经验焊缝收缩量按每米焊缝1毫米计。

d.坡口尺寸应符合设计文件的规定，用样板检查，加工边缘与样板之间的间隙不得大于1mm。

e.外壳钢板的滚圆加工应符合设计规定的曲率半径，用弦长不小于1500mm的样板检查，其间隙不大于2mm。

热风炉安全技术规程范文一、总则1. 目的本技术规程的目的是确保热风炉在运行过程中的安全性，预防事故的发生，保护人员和设备的安全。

2. 适用范围本技术规程适用于所有热风炉的安装、调试、运行和维护，包括石油、化工、电力、钢铁等各个行业的热风炉。

3. 安全管理责任热风炉的所有权人、经营者和管理人员应对其安全管理负有责任，确保技术规程的有效实施。

二、热风炉的选择与安装1. 设计选型热风炉的设计选型应与生产工艺需求相匹配，确保热风炉能够稳定、高效地运行。

2. 安装要求（1）热风炉的安装位置应满足以下要求：a) 远离易燃、易爆物品和其他危险源；b) 便于设备检修和维护；c) 通风良好，排烟顺畅；（2）安装过程中应按照设计图纸和相关规范进行操作，确保设备的稳定性和安全性。

三、热风炉的日常运行与维护1. 运行管理（1）严格按照设备操作说明进行操作，不得擅自更改运行参数；（2）定期进行设备巡检，及时发现和排除潜在故障；（3）注意热风炉的运行指示和报警信号，如有异常情况应立即停机并采取相应措施。

2. 燃料管理（1）使用符合国家标准的燃料，不允许使用劣质或超过保质期的燃料；（2）燃料存放区域应远离热源和明火，并定期清理积存物。

3. 水处理若热风炉采用水作为热媒介，应进行适当的水处理，确保水质符合相关标准，防止锅炉结垢和腐蚀。

4. 管道和阀门（1）管道和阀门应定期进行检修和维护，确保其正常运行；（2）不得随意关闭或更换关键管道和阀门，如需更改应经过相应的程序和部门批准。

5. 清洗和检修定期对热风炉进行清洗和检修，清理积存灰尘和积碳，检查设备是否存在损坏或安全隐患。

四、应急救援与事故处理1. 应急预案（1）编制热风炉事故应急预案，确保人员熟悉应急程序；（2）定期组织应急演练，提高人员的应急处置能力。

2. 事故处理（1）发生事故时，应立即采取应急措施，防止事故扩大；（2）尽快报警并启动事故应急预案，组织人员撤离、救援和事故处理；（3）事故发生后，应迅速组织调查，查明事故原因，并采取相应措施预防再次发生。

RFQ型燃气热风炉操作说明概述RFQ型燃气热风炉采用平焰烧嘴与换热体组合为一体的设备，它具有设备体积小、热效率高、火焰稳定、点火容易、无污染等特点。

因此，它广泛适用于粮食食品、饲料、冶金化工、医药生化等行业的供热和干燥。

工作原理将一定压力的天然气由平焰烧嘴头部的喷射槽喷出，来自助燃鼓风机的空气将从壳体切线方向鼓入与天然气充分混合燃烧，产生高温燃气，并借助具有强化换热措施的热风炉将高温燃气的热量传导给被加热的空气，高温燃气经换热后温度降低至250℃以下由引风机排放大气中。

需加热的空气通过选配的鼓风机送入热风炉、换热后温度升值额定值从热风出口送出。

结构特点1 、燃烧稳定，过剩空气系数在0.6~4范围内均可稳定燃烧。

2、设备紧凑、体积小、密闭性好、热效率高。

3、烧嘴所需要的天然气压力低，天然气压力在3000Pa时均能燃烧。

4、燃料燃烧充分，燃烧主要生成水和二氧化碳，消除了环境污染。

热风炉的安装一、安装热风炉的准备工作在热风炉运到使用现场后，必须作如下安装前的准备工作：1、设备验收①按本厂发货清单对提供的主机、辅机进行清点，若有缺少，必须配齐。

②按图纸检查上述设备的完好性，发现有损坏，应查明原因后，须修复或调换。

2、基础验收①按基础图要求，进行检查和验收；②在地基验收合格后，方可进行划线安装。

二、热风炉主体安装：①根据热风炉重量，选择合适的吊装工具吊装；②清理现场，使设备就位，注意热风出口及冷风进口方向，应满足图纸设计要求。

三、引风机的安装①根据热风炉平面图及基础图对风机位置进行划线；②在布置好地脚螺栓预埋位置后，对地基进行浇注；③基础牢固后，吊装风机，穿好地脚螺栓，并进行二次浇注；④引风机安装妥当后，应检查风机有无卡住，再接好电源线，进行通电试运转，检查运转方向是否正确，有无摩擦或振动过大现象，在运转前必须用黄油枪对轴承加注润滑脂；四、烟囱安装①遵照热风炉平面图，在烟囱安装前对地基划线、预埋地脚螺栓、并进行浇注；②烟囱安装时，法兰间嵌垫石棉绳并用吊线法，检查烟囱垂直；③防风绳，采用三根8号铅丝或钢绳及吊蓝螺栓拉紧，各方向拉紧力度相同，且确保烟囱垂直度。

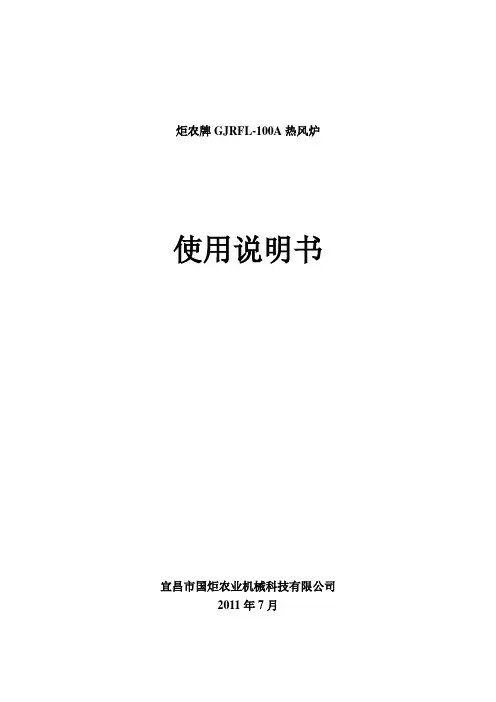

炬农牌GJRFL-100A热风炉使用说明书宜昌市国炬农业机械科技有限公司2011年7月一、前言GJRFL系列热风炉是由我公司自主研发设计的一款采用多头螺旋槽片换热技术，将燃烧室与换热器设计成一体，结构紧凑，形式新颖、合理，热强度大，升温快，效率高，安装操作方便，热风干净，性能稳定。

该热风炉能提供干净的热风吗，为各行各业的烘干提供理想的直接热源，热风温度可根据烘干工艺要求选择，广泛用于化工、食品、药材、烟草和各种适合工业物料的烘干、印染行业的烘干。

二、工作原理及主要设备性能特点1、工作原理该热风炉的燃烧室与换热器合为一体，采用全钢板多层套筒式结构，其炉心下部为燃烧室，上部和四周为环形换热器，空气和烟气均为双回程，各行其道进行换热。

为了提高热效率，采用多头螺旋槽片换热技术和紊流原理，减薄层流厚度，使空气和烟气在行进中不断变换旋向，大大强化了换热效果。

主要工作过程：燃煤（柴）在炉膛内产生高温烟气，在风机的作用下进入烟道循环，与外侧的空气进行热交换后，经烟道由烟囱排出，冷空气由鼓风机吹入热风炉外壳，经炉顶流入炉膛外侧空气环，由热风出口管道供给需干净热风的设备。

2、主要设备该热风炉主要由炉排、耐火砖、反射板、热风炉本体、烟道及进风管道、烟囱及其支架、引风机（含调节阀门）、鼓风机（含调节阀门）和专用测温仪器等组成。

3、性能特点A、以煤、柴为燃料。

B、能耗低、热效率高。

C、以洁净的热空气作为干燥介质、无污染。

D、自动测温和显示。

E、制造成本低，使用安全，易进行自动控制，司炉工劳动强度轻。

F、操作简单、使用方便，配套设备全部国产，其性能指标达到国内先进水平。

三、炬农牌GJRFL-100A型热风炉主要技术特性参数项目单位技术规格型号规格/ GJRFL-100A型式/ 整体式结构质量kg 2200热风炉外壳直径mm Φ1500热风炉高度mm 2230发生炉容积M³ 1热风温度℃1100入炉全风量M³/min 3800热风炉高径比H/D M/m 1.5四、安装说明热风炉运到现场后，为能迅速运行，安装前须做好下列准备工作。

新型建材有限公司热风炉技术方案技术方案目录第一部分：企业简介-----------------------------------------------------------2 第二部分：热风发生炉技术方案----------------------------------------3~14第三部分：热风炉设计参数计算基础---------------------------------15~17热风发生炉技术方案1、功能简介该热风气发生炉以低热值的COREX煤气为主燃料，并同时能转换LDG转炉煤气进行燃烧，并附以液化气（或同种煤气）点火稳火。

燃烧产物与二次风充分混合后，形成350~400 C的热风。

经管路输送至制粉干燥系统，供矿渣尾粉干燥用。

2、结构叙述本装置具有结构紧凑，占地面积小，便于控制，节约能源等特点。

为了更好地组织气流，炉体采用圆筒形双层结构，为了保证炉壳具有足够的强度，炉壳采用锅炉钢板制造。

外层环缝内为二次空气，二次空气分三部分进入燃烧室及混合室与燃料燃烧形成的高温烟气进行充分混合，从而保证在有限的炉体空间内将高温烟气降至350~400 C的干燥气体。

由于大部分二次空气（约占总风量的60%）是通过环缝进入混合室，强烈地旋过环缝对内筒（燃烧室外壁）起到冷却作用。

内筒为衬有耐火材料的燃烧室，其合理的炉形结构能在有限的空间内，采用大的容积热强度，并保证全部煤气能够完全燃烧，火焰长度不至延伸到混合室内。

内筒根部与端部设有一定数量的进风孔用于部分二次风在根部及端部与高温烟气进行预先混合，从而使烟气温度下降以便保护燃烧室内壁，起到延长内壁寿命的作用。

本套装置的核心部分——COREX煤气烧嘴,是一种大能量煤气燃烧装置。

最大流量可达8000Nm3/h。

采用多种混合和点火方式，解决了流量大时点火不易、脱火及火焰太长的问题。

其特点为：煤气出口为叶片旋流的外混结构，用同种煤气（或液化气）作点火及稳火火源，为此COREX煤气烧嘴中心设计一同种煤气（或液化气）点火烧嘴。

生物质热风炉使用说明书
生物质热风炉使用说明书
生物质热风炉是一种利用生物质作为燃料进行加热的设备，通常用于
工业生产和采暖。

以下是本产品的使用说明。

一、安全事项
1. 在使用前，请认真阅读本说明书，并按照说明书中的操作步骤进行
操作。

2. 在操作过程中，应注意安全防护措施，严禁使用生物质热风炉在火
灾易发或易爆场所。

3. 热风炉在运行时，温度会非常高，请勿在周围存放易燃或易爆物品。

二、产品特点
1. 生物质热风炉采用新型高效燃烧器，燃烧效率高，污染物排放低。

2. 采用防爆功能设计，具有高安全性。

3. 可根据用户需求进行定制化设计，满足多种不同场所的加热需求。

三、操作步骤
1. 将生物质燃料添加到燃烧室内。

2. 打开点火装置，并点燃燃烧室内的生物质燃料。

3. 等待燃烧室内的温度升高到设定值后，将热空气输出口连接至需要
加热的场所。

4. 在使用过程中，应定期清理燃烧室内的残留物，保持热风炉的正常
运行。

四、维护保养
1. 定期检查燃烧室和燃烧器是否正常运行，如发现问题，请及时维修。

2. 定期清理燃烧室内积存的灰尘和残渣，保持热风炉的正常运行。

3. 定期更换热风炉内的过滤网和防爆装置，确保设备的完好。

以上就是生物质热风炉的使用说明，如需更详细的操作步骤和注意事项，请参阅具体型号的产品手册。

新型建材有限公司热风炉技术方案技术方案目录第一部分：企业简介-----------------------------------------------------------2 第二部分：热风发生炉技术方案----------------------------------------3~14第三部分：热风炉设计参数计算基础---------------------------------15~17热风发生炉技术方案1、功能简介该热风气发生炉以低热值的COREX煤气为主燃料，并同时能转换LDG转炉煤气进行燃烧，并附以液化气（或同种煤气）点火稳火。

燃烧产物与二次风充分混合后，形成350~400 C的热风。

经管路输送至制粉干燥系统，供矿渣尾粉干燥用。

2、结构叙述本装置具有结构紧凑，占地面积小，便于控制，节约能源等特点。

为了更好地组织气流，炉体采用圆筒形双层结构，为了保证炉壳具有足够的强度，炉壳采用锅炉钢板制造。

外层环缝内为二次空气，二次空气分三部分进入燃烧室及混合室与燃料燃烧形成的高温烟气进行充分混合，从而保证在有限的炉体空间内将高温烟气降至350~400 C的干燥气体。

由于大部分二次空气（约占总风量的60%）是通过环缝进入混合室，强烈地旋过环缝对内筒（燃烧室外壁）起到冷却作用。

内筒为衬有耐火材料的燃烧室，其合理的炉形结构能在有限的空间内，采用大的容积热强度，并保证全部煤气能够完全燃烧，火焰长度不至延伸到混合室内。

内筒根部与端部设有一定数量的进风孔用于部分二次风在根部及端部与高温烟气进行预先混合，从而使烟气温度下降以便保护燃烧室内壁，起到延长内壁寿命的作用。

本套装置的核心部分——COREX煤气烧嘴,是一种大能量煤气燃烧装置。

最大流量可达8000Nm3/h。

采用多种混合和点火方式，解决了流量大时点火不易、脱火及火焰太长的问题。

其特点为：煤气出口为叶片旋流的外混结构，用同种煤气（或液化气）作点火及稳火火源，为此COREX煤气烧嘴中心设计一同种煤气（或液化气）点火烧嘴。

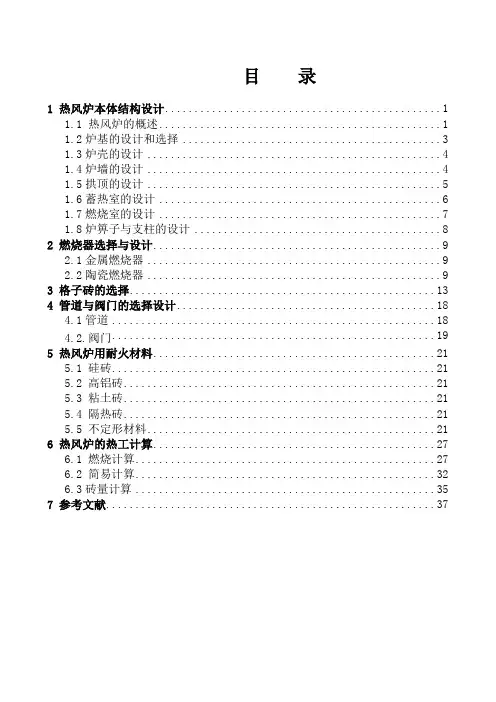

目录1 热风炉本体结构设计 (1)1.1 热风炉的概述 (1)1.2炉基的设计和选择 (3)1.3炉壳的设计 (4)1.4炉墙的设计 (4)1.5拱顶的设计 (5)1.6蓄热室的设计 (6)1.7燃烧室的设计 (7)1.8炉箅子与支柱的设计 (8)2 燃烧器选择与设计 (9)2.1金属燃烧器 (9)2.2陶瓷燃烧器 (9)3 格子砖的选择 (13)4 管道与阀门的选择设计 (18)4.1管道 (18)4.2.阀门 (19)5 热风炉用耐火材料 (21)5.1 硅砖 (21)5.2 高铝砖 (21)5.3 粘土砖 (21)5.4 隔热砖 (21)5.5 不定形材料 (21)6 热风炉的热工计算 (27)6.1 燃烧计算 (27)6.2 简易计算 (32)6.3砖量计算 (35)7 参考文献 (37)1 热风炉本体结构设计1.1 热风炉的概述（1）热风炉的原理是借助煤气燃烧将热风炉格子砖烧热，然后再将冷风通入格子砖。

冷风被加热并通过热风管道送到高炉。

目前蓄热室热风炉有三种基本形式，即内燃式，外燃式，顶燃式热风炉。

（2）传统内燃式热风炉如下图所示，它包括蓄热室和燃烧室两大部分，并由炉基，炉底，炉衬，炉箅子，支柱等构成。

热风炉的有效尺寸决定于高炉的有效容积，冶炼强度要求的风温。

图1-1 传统式热风炉我国设计的尺寸参考表1-1。

表1-1 我国设计的尺寸参考下表：100 250 620 1036 1200 1513 1800 2050 2516 4063 V有效D上4346 5400 7300 8000 8500 9000 9330 99600 9000 10100 下5200 6780 9000 9500H D 4.80 5.57 4.80 4.70 4.95 4.93 4.93 5.70 5.57 5.35我所设计的热风炉是外燃式热风炉（3）外燃式热风炉是内燃式热风炉的进化和发展，他是燃烧室和蓄热室分别在两个圆柱形壳体内，两个室的顶部以一定方式连接起来。

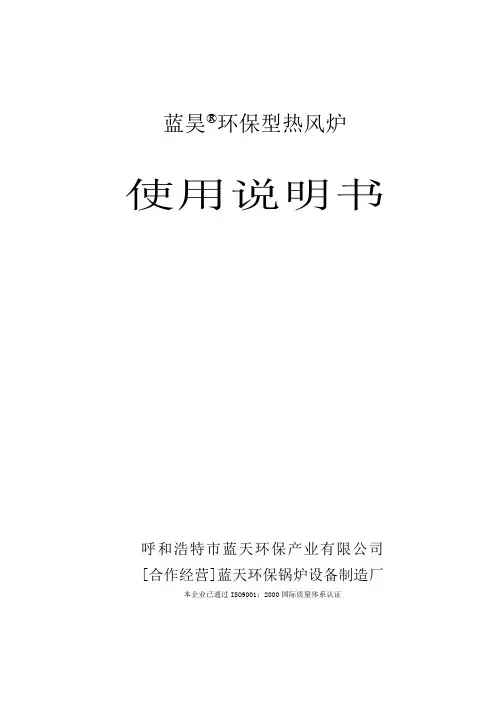

蓝昊®环保型热风炉使用说明书呼和浩特市蓝天环保产业有限公司[合作经营]蓝天环保锅炉设备制造厂本企业已通过ISO9001：2000国际质量体系认证热风炉使用说明书本公司自行研制生产的热风炉分立式、卧式两大系列间接换热热风炉。

RFL6-700-350/18-M1和RFW6-700-350/18—Q1型热风炉在规格和型式上可按用户要求制成不同容量，使用温度（≤350℃）及燃烧设备为单一燃料（固、液、气态）燃烧热风炉或多种燃料通用型热风炉，还可生产利用废弃佘热加热热风炉。

一、热风炉特点：1、节能运行价格低廉，以煤、焦炭为燃料或以废弃佘热加热的热风炉最为突出。

2、对环境污染极小，低于国家环保标准1级以下或不污染。

以燃气和余热利用为最优。

3、制造成本较低，使用安全，易进行自动控制，司炉工劳动强度轻。

4、广泛用于城市、农村、工矿供暖，工业干燥和加热设备。

二、热风炉最适宜的使用场合：1、作为供暖设备使用最适宜的场合是工厂、矿区车间、大型商场、宾馆、学校等,尤以间段性供暖为所有供暖设备的综合性能为第一优选。

特别是大型影剧院、礼堂、会议室等。

供热速度快，撤消供暖只须闷火（对燃煤炉）熄火（燃煤燃气炉）停止供风即可，操作简单、安全、可靠。

2、作为工业烘干、干燥加热设备使用经济、安全、操作简单可实现自动化作业。

3、农村是个地域广阔，居住分散的特殊群体，得不到很好的供暖方式。

使用热风炉作为养植大棚及居住取暖是非常适合的。

如果用植物茬根、废秸杆，或者沼气代替 煤做燃料，其运行费用更低。

三、 热风炉的型号、规格及有关技术数据：燃煤热风炉型号、规格及有关技术参数如表1型 号 规 格 功 率 KW/kcal 风量 M ³/h 风压Pa电机功率KW供风温度 ℃ 回风温度 ℃ 供暖面积 M ² 烘干干燥对象时/分RFL6--M1 6/5000 50 750 1.1 350 18 50 砂芯: 小:0.5-3时 中:3-6时大:6-8时 布区3--5分 木材:3--6时RFL11.7--M1 11.7/10000 100 800 1.1 350 18 100 RFL35--M1 35/30000 290 1000 1.5 350 18 250 RFL70--M1 70/60000 580 1000 1.5 350 18 5010 RFL116--M1 116/100000 970 1550 3 350 18 700 RFL170--M1 170/150000 1550 1550 3 350 18 1300 RFL230--M1 230/200000 1930 1500 5 350 18 1600 RFL350--M1 350/300000 2890 1480 7 350 18 2500 RFL465--M1 465/400000 4000 3000 15 350 18 3300 RFL580--M1 580/500000 5000 3000 15 350 18 4200 RFL700--M1 700/6000006000 3000 15350185000燃气热风炉型号、规格及有关技术参数如表2型 号 规 格 功 率KW/kcal风量 M ³/h 风压Pa电机功率 KW 供风温度 ℃ 回风温度 ℃ 供暖面积 M ² 烘干干燥对象时/分RFW6--Q1 6/5000 50 750 1.1 350 18 50砂芯: 小0.5—3时中:3—6时 大:6-8/时 布区:3---5分 木材:3--6时RFW11.7--Q1 11.7/10000 100 800 1.1 350 18 100RFW35--Q1 35/30000 290 1000 1.5 350 18 250RFW70--Q1 70/60000 580 1000 1.5 350 18 5010RFW116--Q1 116/100000 970 1550 3 350 18 700RFW170--Q1 170/150000 1550 1550 3 350 18 1300RFW230--Q1 230/200000 1930 1500 5 350 18 1600RFW350--Q1 350/300000 2890 1480 7 350 18 2500RFW465--Q1 465/400000 4000 3000 15 350 18 3300RFW580--Q1 580/500000 5000 3000 15 350 18 4200RFW700--Q1 700/600000 6000 3000 15 350 18 5000 说明：1、表中数据仅供参考，由于技术改进，本公司更改后概不通告。

山西安龙重工有限公司热风炉系统设备技术方案湖北神雾热能技术有限公司.12.02一、前言该项目是遵循山西安龙重工有限公司所提技术要求设计, 所采用的技术核心主要是当前国内外先进的燃气半预混双旋流燃烧技术等。

二、设计基础1、原始参数及现场条件1).处理原料待定2).处理能力: 待定2 热风炉工况参数1).最大热负荷: ×104Kcal/h2).热风炉出口热风温度: 50～300℃3).热风炉出口热风流量: 187000 Nm3/h(在300℃工况下)4).燃料参数煤气(具体种类待定): 热值约1000 Kcal/Nm3压力: 6～8 kPa5).液化气或其它高热值燃气( 启炉和长明火燃料)热值: 0 kcal/Nm3压力: 10kPa6).煤气吹扫气参数氮气: 压力: ～0.2 MPa三、方案内容1、性能参数2、耐火材料选型参数低水泥高铝浇注料: 用于炉膛耐火内衬容重～2.3kg/m3烧后抗压强度110℃×24h ≥15MPa1000℃×3h ≥25MPa 烧后线变化率1000℃×2h 0～-0.2％耐火度＞1700℃3、热风炉设备特点综述热风炉是根据终端设备对温度的要求, 输出适合温度和一定流量热烟气的设备, 在满足此基本要求的基础之上, 我们重点考虑了如下方面:a)热风炉在运行过程中对炉内温度实现检测, 满足终端设备所需要风温及风量。

燃烧器调节范围大,火焰长度、扩散角均能和炉子合理匹配, 且配有自动点火和火检, 保证安全稳定运行;b)炉子采用合理的钢结构来支撑本体; 选用性能良好的耐火材料砌筑, 采用二次风冷却的方式, 确保炉体表面温度符合技术要求;c)合理配置炉子检修口、观察孔, 结构设计做到开启灵活, 关闭严密, 减少炉气外溢和冷风吸入的现象;d)配备完善的热工控制系统设备, 自动化程度高。

确保严格的空燃比和合理的炉压等控制, 使热损失减少到最小;e)满足低耗、节能的工艺要求;f)在环保方面, 烟气中有害成分游离碳和NO X经过强化燃料与空气混合, 避免游离碳的生成; 同时降低燃烧过剩空气系数和火焰温度是减少NO X的有效技术措施。

xx热风炉LTRFL--500AII安装利用说明书河南xx生物能开发2014年8月一、前言LTFL系列热风炉是由我公司自主研发设计的一款小型采暖设备，结构紧凑，形式新颖、合理，热强度大，升温快，效率高，安装操作方便，热风干净，性能稳固。

该热风炉能提供干净的热风，为各行各业的烘干提供理想的直接热源，热风温度可依照烘干工艺要求选择，普遍用于大棚、厂房、饲养等设施。

二、工作原理及要紧设备性能特点一、工作原理该热风炉的燃烧室与换热器合为一体，采纳全钢板式结构，其炉心下部为燃烧室，上部和周围为钢板结构，空气和烟气均为多回程，各行其道进行换热。

要紧工作进程：燃煤（柴）在炉膛内产生高温烟气，在风机的作用下进入烟道循环，与外侧的空气进行热互换后，经烟道由烟囱排出，冷空气由鼓风机吹入热风炉内换热管道，经炉顶流入炉体内换热环，热风由出口管道供给需干净热风的设备。

二、要紧设备该热风炉要紧由炉排、耐火混凝土、热风炉本体、烟道及进风管道、烟囱及其支架、引风机、鼓风机和专用测温仪器等组成。

3、性能特点A、以煤、柴为燃料。

B、能耗低、热效率高。

C、以干净的热空气作为干燥介质、无污染。

D、自动测温和显示。

E、制造本钱低，利用平安，易进行自动操纵，司炉工劳动强度轻。

F、操作简单、利用方便，配套设备全数国产，其性能指标达到国内先进水平。

三、xx牌GJRFL-100A型热风炉要紧技术特性参数四、安装说明热风炉运到现场后，为能迅速运行，安装前须做好以下预备工作。

1、人员配备热风炉安装必需有专人负责，司炉工参加2、组织有关人员学习资料组织有关人员熟悉热风炉图纸、安装利用说明书等技术性文件，以了解和把握安装、起吊、运行操作等事项。

3、确信安装地址1）安装地址最好接近用热地址，以利缩短热风管路，降低基建费用，减少管路热损失。

2）燃料和灰渣的寄存与运输方便。

3）热风炉在安装运输时道路畅通。

4）热风炉房的布置应光线充沛，通气良好，底面不该积水。

热风炉使用方法说明书1. 介绍热风炉是一种常见的供热设备，广泛应用于工业生产和日常生活中。

本说明书将详细介绍热风炉的使用方法，帮助用户正确、安全地操作热风炉，以确保其正常运行。

2. 热风炉结构热风炉由炉体、燃烧器、烟风系统和温度控制系统等组成。

炉体内部装有燃烧回转炉，燃烧器放置于回转炉下部，烟风系统通道连接炉体上部，温度控制系统可根据需要进行调整。

3. 安全须知（1）在使用热风炉之前，请仔细阅读本说明书，并确保理解各项操作流程和安全注意事项。

（2）确保热风炉周围环境安静、通风良好，并避免易燃、易爆和腐蚀性物质的存放。

（3）使用热风炉前，请检查燃料和电源是否充足，并确保各项设备和管道连接正常。

4. 启动热风炉（1）先打开电源开关，热风炉的电源指示灯将亮起。

（2）按下启动按钮，燃烧器将点火。

在点火过程中，注意观察燃烧器是否正常工作，如出现异常立即停止操作并检查问题。

（3）点火成功后，根据需要调节温度控制系统，以达到所需的加热温度。

5. 使用热风炉（1）加热物品时，请确保将其放置在炉体内，并确保与燃烧器保持一定的距离，以避免直接接触。

（2）在使用过程中，严禁擅自拆卸或修改热风炉的任何部件，否则将可能引起故障或安全事故。

（3）热风炉在加热过程中会产生高温和烟尘，因此切勿将易燃、易爆和腐蚀性物质放置在炉体附近。

（4）当加热完成后，请及时关闭燃烧器，并断开电源。

6. 维护与保养（1）定期检查热风炉的各项管道和连接件是否紧固，如有松动，请及时加以修复。

（2）定期清理烟风系统和炉体内部的灰尘和积碳，以保持通风畅通，避免影响热风炉的工作效果。

（3）定期检查温度控制系统的工作状态，确保其准确可靠。

（4）如需更换燃料或其他部件，请在停机状态下进行操作，并确保所使用的燃料符合要求。

7. 故障排除若热风炉出现工作异常或故障，请立即停止操作，并联系专业技术人员进行检修。

切勿私自拆卸或修理热风炉，以免造成更大的问题。

8. 总结本说明书详细介绍了热风炉的使用方法和相关注意事项，希望能对用户正确、安全地操作热风炉起到指导作用。
