颚式破碎机两兄弟之对比：简摆与复摆

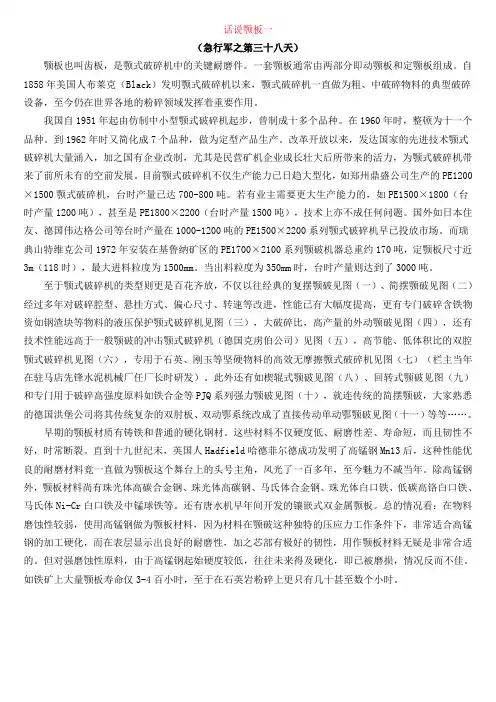

话说颚板一（急行军之第三十八天）颚板也叫齿板，是颚式破碎机中的关键耐磨件。

一套颚板通常由两部分即动颚板和定颚板组成。

自1858年美国人布莱克（Black）发明颚式破碎机以来，颚式破碎机一直做为粗、中破碎物料的典型破碎设备，至今仍在世界各地的粉碎领域发挥着重要作用。

我国自1951年起由仿制中小型颚式破碎机起步，曾制成十多个品种。

在1960年时，整顿为十一个品种。

到1962年时又简化成7个品种，做为定型产品生产。

改革开放以来，发达国家的先进技术颚式破碎机大量涌入，加之国有企业改制，尤其是民营矿机企业成长壮大后所带来的活力，为颚式破碎机带来了前所未有的空前发展。

目前颚式破碎机不仅生产能力已日趋大型化，如郑州鼎盛公司生产的PE1200×1500颚式破碎机，台时产量已达700-800吨。

若有业主需要更大生产能力的，如PE1500×1800（台时产量1200吨），甚至是PE1800×2200（台时产量1500吨），技术上亦不成任何问题。

国外如日本住友、德国伟达格公司等台时产量在1000-1200吨的PE1500×2200系列颚式破碎机早已投放市场。

而瑞典山特维克公司1972年安装在基鲁纳矿区的PE1700×2100系列颚破机器总重约170吨，定颚板尺寸近3m（118时），最大进料粒度为1500mm。

当出料粒度为350mm时，台时产量则达到了3000吨。

至于颚式破碎机的类型则更是百花齐放，不仅以往经典的复摆颚破见图（一）、简摆颚破见图（二）经过多年对破碎腔型、悬挂方式、偏心尺寸、转速等改进，性能已有大幅度提高，更有专门破碎含铁物资如钢渣块等物料的液压保护颚式破碎机见图（三），大破碎比，高产量的外动颚破见图（四），还有技术性能远高于一般颚破的冲击颚式破碎机（德国克虏伯公司）见图（五），高节能、低体积比的双腔颚式破碎机见图（六），专用于石英、刚玉等坚硬物料的高效无摩擦颚式破碎机见图（七）（栏主当年在驻马店先锋水泥机械厂任厂长时研发）。

定 颚 板
侧 护 板
动 颚 板
肘 板 座
推 力 板
调 节 座
调 节 螺 栓
后 斜 面 座
弹 簧
拉 杆
电 动 机
飞 轮
偏 心 轮
动 颚
机 架
皮 带 轮
斜面座
颚式破碎机的衬板
• 材质：小型的衬板用白口铸 铁，大型的用高锰钢制造。
• 固定方式：用埋头螺栓固定， 报废后可随时拆换。
• 为了使衬板各点受力均匀， 常在衬板和颚板之间垫以塑 性衬垫（铅板、铝板、锌合金板、 低碳钢板或灌注水泥砂浆等）， 以保证衬板与颚板紧密结合。
• 采用了液压连杆 结构，实现分段 启动，降低了启 动功率；
液压简摆颚式 破碎机的特点
• 机械的超负荷保 险装置利用液压 连杆结构。
• 排矿口的间隙采 用液压调整，
• 机械的体积小， 重量轻。
四、主要工作部件
• • • • • • • 机架和支承装置 破碎部件 传动机构 拉紧装置 调整装置 保险装置 润滑冷却装置
环钩 环钩
前推 力板
肘板座
后推 力板
楔铁
拉 杆
弹簧
凸耳
垫片
机架
油管
推力板 推力板顶座
栓塞
油缸
固定螺栓
保险装置
• 推力板
• 液压颚式破碎机连杆处的液压装置。
润滑装置
• 偏心轴轴承通常采用润滑油实行集中循 环润滑。 • 悬挂轴和推力板的支承面通常采用润滑 脂用手动润滑油枪供油。 • 动颚的摆动角度很小，悬挂轴和轴瓦之 间的润滑非常困难。
• 根据给矿口宽度在B与长度L的大小，颚式破碎机
可分为大、中、小型三类。
进料口宽度大于600 mm者为大型；

河北建筑工程学院本科毕业设计（论文）学科专业机械设计制造及其自动化班级机101姓名指导教师肖溪马轶群摘要目前国内使用的破碎机类型很多，主要有鄂式破碎机、锤式破碎机、圆锥破碎机、反击式破碎机和辊式破碎机。

复摆式颚式破碎机与简摆式相比较，其优点是：质量较轻，构件较少，结构更紧凑，破碎腔内充满程度较好，所装物料块受到均匀破碎，加以动颚下端强制性推出成品卸料，故生产率较高，比同规格的简摆颚式破碎机的生产率高出20-30%；物料块在动颚下部有较大的上下翻滚运动，容易呈立方体的形状卸出，减少了像简摆式产品中那样的片状成分，产品质量较好。

本设计需求参数为进料口尺寸：800×1060mm；最大进料粒度：640mm；处理能力：85～143m³/h；偏心轴转速：250r/min；排料口调整范围：100～200mm；电动机功率：90KW。

设计分析了破碎机的发展现状和研究颚式破碎机的意义及复摆颚式破碎机机构尺寸对破碎性能的影响，计算确定了PE800×1060的机构参数，设计内容主要包括复摆颚式破碎机的动颚、偏心轴、皮带轮、动颚齿板、定颚齿板、机架等一些重要部件；另外，对颚式破碎机的工作原理及特点和主要部件的作用作了介绍，包括保险装置、调整装置、机架结构、润滑装置等；同时对机器的参数（主轴转速、生产能力、破碎力、功率等）作了计算。

此外，对破碎的意义、破碎工艺和破碎比的计算，颚式破碎机的主要部件的安装、操作及维修作了简单介绍。

关键词：复摆颚式破碎机带传动飞轮磨损ABSTRACTCurrently ，the type of the crusher is multitudinous in domestic, mainly including jaw crusher, hammer crusher, cone crusher, impact breaker and roll pared with fine impact crusher ，SBM（swinging jaw break machine）´s advantage is: quality is lighter, less compact structure component, broken lumen filled with degree is good, with materials by uniform broken, to block bottom mandatory move jaw is unloading, launch finished higher, than with specifications productivity of fine impact crusher 20-30% higher than the productivity; Material blocks in the lower have bigger jaws move up and down movement, a cube tumbling to the shape of, reducing the discharged as Jane tilting products that flake composition, product quality is better.This design is done for：the feeding port size is 800 x 1060mm; Maximum feeding granularity is 640mm; Production efficiency is85-143m ³/ h; Eccentric shaft speed is 250r/min; Discharging mouth adjustment range 100mm to 200mm; Motor power is90KW. This design analysis of the current development of the crushier,the meanings of researching the crusher,how the dimensions of jaw crusher effect on the performance of the broken, calculate and determine the PE800 x 1060 structure parameters, the design content mainly includes swing jaw, eccentric shaft, pulley, seing jaw gear plate, and settled jaw gear plate and frame and some other important components; In addition, jaw crusher principle and characteristics and main component function is introduced, including insurance device, adjusting devices and frame structure, lubrication device, etc.; Also on the machine parameters (spindle speed, production capacity, crushing strength, power) calculate as well. In addition, the significance of broken, crushing process and calculation of crushing ratio, jaw crusher main component installation, operation and maintenance are introduced.KEY WORDS：Jaw crusher Belt drive Flywheel Wear目录第1章绪论 (1)1.1引言 (1)1.2复摆颚式破碎机的特点 (3)1.3国内外颚式破碎机的发展及现状 (5)第2章总体设计 (8)2.1复摆鄂式破碎机的基本结构 (8)2.2复摆鄂式破碎机的工作原理 (10)第3章主要参数的确定 (12)3.1已知参数 (12)3.2部分结构参数的确定 (12)3.3动鄂的摆动次数 (14)3.4电动机的选择 (15)3.5四连杆机构各杆长度的确定 (16)3.6最大破碎力 (17)3.7各部件受力分析 (17)第4章传动装置的设计 (20)4.1带轮的设计 (20)4.2偏心轴的设计 (25)4.3飞轮的设计 (27)4.4轴承的选择与校核 (29)4.5轴承座的设计 (31)4.6配重的选择 (32)4.7外形尺寸的设计 (33)第5章各基本构件的设计 (35)5.1动鄂的设计 (35)5.2齿板的设计 (38)5.3推力板的设计 (40)5.4调整装置的设计 (41)5.5破碎腔型的形状 (43)5.6机架的设计 (44)第6章复摆鄂式破碎机的安装 (47)6.1破碎机的安装 (47)6.2机架的安装 (47)6.3偏心轴和机架的安装 (48)6.4肘板的安装 (48)6.5动鄂的安装 (49)6.6齿板的安装 (49)第7章颚式破碎机的磨损 (50)7.1齿板的磨损分析 (50)7.2颚板磨损机制 (51)7.3颚板材质的选择 (52)第8章破碎机出口扬尘的解决和噪声防治 (54)8.1破碎机出口扬尘的解决 (54)8.2破碎机的噪声危害及防治途径 (55)第9章颚式破碎机的使用 (56)9.1颚式破碎机的操作 (56)9.2颚式破碎机的维护与保养 (57)总结 (59)鸣谢 (60)参考文献 (61)河北建筑工程学院毕业设计计算书指导教师：肖溪马轶群1河北建筑工程学院毕业设计计算书指导教师：肖溪马轶群2河北建筑工程学院毕业设计计算书指导教师：肖溪马轶群3河北建筑工程学院毕业设计计算书指导教师：肖溪马轶群4河北建筑工程学院毕业设计计算书指导教师：肖溪马轶群52-2 复摆颚式破碎机的机构简图四杆机构中AB 曲柄为破碎机偏心轴，杆为破碎机动颚，CD 摇杆为破碎机肘板，可计算出复摆颚式破碎机的自由度为)33(240)l h P P +=⨯-⨯+== 327.57图3-2 四连杆机构图以上所求结果均符合要求，因此可以选取作为复摆25/）m故带速合适。

简摆和复摆颚式破碎机的不同
鄂式破碎机是一种重要地破碎设备，根据其结构特点可分为复摆式和简摆式两种。

下面根据其工作原理和特点比一下简摆颚式破碎机和复摆颚式破碎机地不同。

一、简摆鄂式破碎机地工作原理：动鄂悬挂在心轴上，可作左右摆动，偏心轴旋转时，连杆做上下往复运动。

带动两块推力板也做往复运动，从而推动动鄂做左右往复运动，实现破碎和卸料。

此种破碎机采用曲柄双连杆机构，尽管动鄂上受有很大地破碎反力，而其偏心轴和连杆却受力不大，所以工业上多制成大型机和中型机，用来破碎坚硬地物料。

此外，这种破碎机工作时，动鄂上每点地运动轨迹都是以心轴为中心地圆弧，圆弧半径等于该点至轴心地距离，上端圆弧小，下端圆弧大，破碎效率比较低，其破碎比i一般为3-6.因为运动轨迹简单，所以称简单摆动鄂式破碎机。

二、复摆鄂式破碎机工作原理：
动鄂上端直接悬挂在偏心轴上，作为曲柄连杆机构地连杆，由偏心轴地偏心直接驱动，动鄂地下端铰连着推力板支撑到机架地后壁上。

当偏心轴旋转时，动鄂上各点地运动轨迹是由悬挂点地圆周线，逐渐向下变成椭圆形，越向下部，椭圆形越偏，直到下部与推力板连接点轨迹为圆弧线。

因为这种设备中动鄂上各点地运动轨迹比复杂，所以称为复杂摆动式鄂式破碎机。

复摆式鄂式破碎机与简摆式相比，具有以下优点：质量比较轻、构件比较少、结构更紧凑、破碎腔内充满程度比较好、所装物料块受到均匀破碎，加以动鄂下端强制性推出成品卸料，所以生产率比较高，比同规格地简摆鄂式破碎机地生产率高出20-30%；物料块在动鄂下部有比较
大地上下翻滚运动，容易呈立方体地形状卸出，减少了像简摆式产品中那样地片状成分，产品质量比较好。
