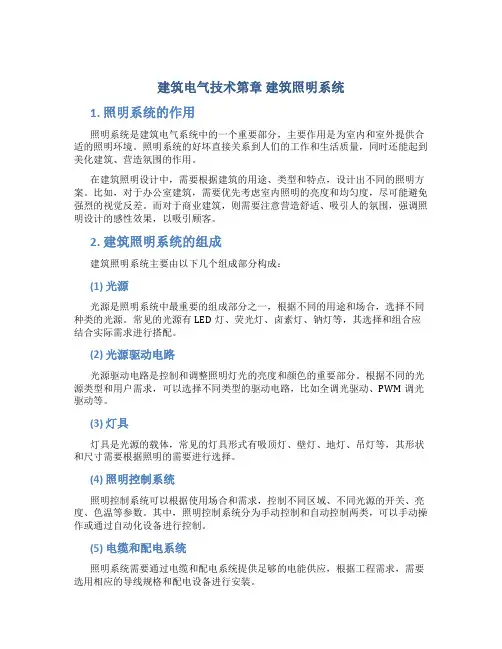

建筑电气技术第章建筑照明系统1. 照明系统的作用照明系统是建筑电气系统中的一个重要部分，主要作用是为室内和室外提供合适的照明环境。
照明系统的好坏直接关系到人们的工作和生活质量，同时还能起到美化建筑、营造氛围的作用。
在建筑照明设计中，需要根据建筑的用途、类型和特点，设计出不同的照明方案。
比如，对于办公室建筑，需要优先考虑室内照明的亮度和均匀度，尽可能避免强烈的视觉反差。
而对于商业建筑，则需要注意营造舒适、吸引人的氛围，强调照明设计的感性效果，以吸引顾客。
2. 建筑照明系统的组成建筑照明系统主要由以下几个组成部分构成：(1) 光源光源是照明系统中最重要的组成部分之一，根据不同的用途和场合，选择不同种类的光源。
常见的光源有LED灯、荧光灯、卤素灯、钠灯等，其选择和组合应结合实际需求进行搭配。
(2) 光源驱动电路光源驱动电路是控制和调整照明灯光的亮度和颜色的重要部分。
根据不同的光源类型和用户需求，可以选择不同类型的驱动电路，比如全调光驱动、PWM调光驱动等。
(3) 灯具灯具是光源的载体，常见的灯具形式有吸顶灯、壁灯、地灯、吊灯等，其形状和尺寸需要根据照明的需要进行选择。
(4) 照明控制系统照明控制系统可以根据使用场合和需求，控制不同区域、不同光源的开关、亮度、色温等参数。
其中，照明控制系统分为手动控制和自动控制两类，可以手动操作或通过自动化设备进行控制。
(5) 电缆和配电系统照明系统需要通过电缆和配电系统提供足够的电能供应，根据工程需求，需要选用相应的导线规格和配电设备进行安装。
3. 建筑照明设计指导(1) 照明亮度和均匀度在照明设计中，需要考虑室内、室外的照明亮度和均匀度。
室内的亮度和均匀度受到建筑结构、环境、窗户数量和尺寸等的影响，要根据建筑的具体情况选择合适的照明方案。
室外照明要有足够的亮度，需考虑安全、美观等要素。
(2) 照明色温和色彩还原度照明色温决定了照明光线的暖度和冷度，根据建筑的用途和类型，选择合适的色温会使照明效果更优。

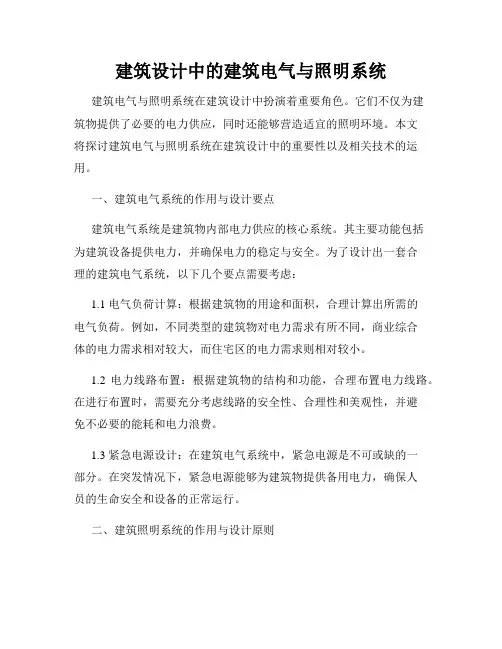

建筑设计中的建筑电气与照明系统建筑电气与照明系统在建筑设计中扮演着重要角色。
它们不仅为建筑物提供了必要的电力供应，同时还能够营造适宜的照明环境。
本文将探讨建筑电气与照明系统在建筑设计中的重要性以及相关技术的运用。
一、建筑电气系统的作用与设计要点建筑电气系统是建筑物内部电力供应的核心系统。
其主要功能包括为建筑设备提供电力，并确保电力的稳定与安全。
为了设计出一套合理的建筑电气系统，以下几个要点需要考虑：1.1 电气负荷计算：根据建筑物的用途和面积，合理计算出所需的电气负荷。
例如，不同类型的建筑物对电力需求有所不同，商业综合体的电力需求相对较大，而住宅区的电力需求则相对较小。
1.2 电力线路布置：根据建筑物的结构和功能，合理布置电力线路。
在进行布置时，需要充分考虑线路的安全性、合理性和美观性，并避免不必要的能耗和电力浪费。
1.3 紧急电源设计：在建筑电气系统中，紧急电源是不可或缺的一部分。
在突发情况下，紧急电源能够为建筑物提供备用电力，确保人员的生命安全和设备的正常运行。
二、建筑照明系统的作用与设计原则建筑照明系统是建筑设计中的重要组成部分，它对于营造舒适的照明环境起着至关重要的作用。
以下是设计建筑照明系统时需要遵循的一些原则：2.1 照明需求分析：在设计建筑照明系统之前，需要充分了解建筑物的功能和使用需求。
不同场所对于照明的需求是不同的，例如商业区、办公区和居住区等，需要选择不同类型和照明强度的灯具。
2.2 节能与环保：在设计照明系统时，需要考虑节能和环保因素。
选择高效节能的照明设备，采用自动控制系统和感应器来实现精确控制和节约能源。
2.3 照明设计效果：在照明设计中，需要考虑实际使用效果和艺术效果的平衡。
照明系统能够以不同的亮度、色温和色彩来营造适宜的照明氛围，使人们在其中感到舒适与愉悦。
三、电气与照明系统的技术应用随着科技的不断发展，电气与照明系统在建筑设计中运用了许多新技术。
以下将介绍一些常见的技术应用：3.1 LED照明技术：相比传统照明设备，LED照明具有能效高、寿命长、色彩饱和度高等优点。
第一章设计任务书一、设计题目：某单位小高层住宅楼供电照明设计二、设计内容：〔一〕供电局部：1.统计系统计算数据：〔1〕统计负荷量〔给出负荷量统计表格〕；〔2〕进行无功功率补偿；〔3〕选两台变压器；〔4〕列出负荷量统计表格〔包含有内容〔1〕，〔2〕，〔3〕的数据〕；〔5〕完成短路电流计算〔列出短路电流计算表格〕。
2.确定供电方案：〔1〕确定电源进线类型；〔2〕确定高压开关类型及个数；〔3〕确定进出线类变压器台数、类型；〔4〕确定配电柜类型及个数；〔5〕确定配电柜出线类；〔6〕完成成变电所接地；〔7〕绘制一次系统图。
3.选择一次系统图中所有导线和设备〔同类导线设备只选一次〕。
4.二次设计：〔1〕确定各类高压开关柜面上应安装仪表类型〔列出表格〕；〔2〕完成成变压器二次保护整定〔列出表格〕。
〔二〕照明局部：1.完成标准层走线；2.选择标准层层配；3.计算照度〔A型房间大厅〕。
三、设计数据：〔一〕建筑概况：本住宅楼为11层，两梯6户，A、B、C、D种房型。
每层A与D型均为2套，C与D型均为1套。
A、B为两室两厅一卫一厨，C、D为三室两厅一卫一厨。
总面积为13000 m2，变电所设在地下一层。
〔二〕电力负荷如下：1. 生活与消防电梯〔正常时兼作生活用〕均为15KW，COSΦ2. 生活与消防泵〔正常时兼作生活用〕均为12KW，COSΦ3. A、B型每户6KW; C、D型每户6KW, COSΦ=0.5.4. 4.其他负荷2KW，COSΦ，Kx=0.9.〔三〕系统电压为U=380/220 ，环境温度为25℃，10KV母线相邻相轴间距为250mm,档距为900mm，380V母线相邻相轴间距为200mm，档距为900mm。
铜母线热稳系数为C=171(A*S1/2*mm-2)，电缆VV热稳系数为C=115(A*S1/2*mm-2)。
〔三〕系统电源由地区变电所经一4Km 10KV高压架空线然后再经1Km10KV高压电缆送入本变电所。
建筑电气系统建筑电气系统是建筑物中不可或缺的组成部分，它为建筑物提供了电力、照明、通信、安防等各种功能。
建筑电气系统的设计和施工关系到建筑物的安全性、舒适性和节能性，因此必须严格按照相关标准和规范进行。
本文将从建筑电气系统的组成、设计原则、施工要点以及维护管理等方面进行探讨。
建筑电气系统主要由电力配电系统、照明系统、弱电系统和安全防护系统四大部分组成。
电力配电系统包括进线系统、配电箱、配电线路等，其设计原则是保证电力负荷均衡、运行可靠、安全性高。
照明系统则是为建筑物提供良好的照明环境，必须考虑到照明强度、色温、亮度等因素，同时也要符合节能环保的要求。
弱电系统主要包括通信系统、网络系统、监控系统等，其设计应考虑到通信畅通、信息安全等方面。
安全防护系统则包括火灾报警系统、防盗报警系统、紧急疏散系统等，其设计目的是及时发现安全隐患并采取相应措施，保障建筑物及其中人员的安全。
在建筑电气系统的设计过程中，首先需要根据建筑物的用途和规模确定电气系统的功能需求，并考虑到建筑结构、布局、环境等因素，合理确定各个系统的设计方案。
其次，应根据相关规范要求进行布线设计、设备选型、负荷计算等工作，保证系统的可靠性和安全性。
施工过程中，应注意保证电气设备的质量，做好绝缘测试和接地保护，确保系统的正常运行。
同时，为了方便管理和维护，建议对电气系统进行标识和分类，编制详细的运行维护手册，定期进行巡检和检测，及时发现问题并处理。
值得注意的是，建筑电气系统的设计和施工必须由具备相关资质和经验的专业公司承担，同时要保证施工过程中的安全与质量。
在使用过程中，建筑物管理方要负责定期维护和检测电气设备，确保设备的正常运行。
此外，用户在使用电气设备时也要遵守相关规定，注意用电安全，避免因电气故障引发的安全事故。
综上所述，建筑电气系统在建筑物中扮演着重要的角色，其设计、施工和维护管理都需要高度重视。
只有确保建筑电气系统的安全可靠，才能为建筑物的正常运行和使用提供保障。
