产品结构需要粘接密封硅胶可用代替美国道康宁DOW CORNING 3145 硅胶

道康宁DC791硅酮耐候胶——上海连宝特性和优点•是伸张、连接、周边密封和其它移动接口的理想密封材料•中性固化—适用于镀膜玻璃，镀锌钢板，砖石和其它多孔性，非多孔性材料•可将原接口宽度伸长/压缩50%•优良的耐候性、阳光、雨水、冰雪、臭氧或极端温度都不会造成不良影响•对大多数建筑材料和元件无须上底漆就能有良好的粘结性•容易使用—采用一般打胶枪随时挤出应用•优良的抗垂流性能，使用时产生的飘丝现象不明显组成•单组分，中性固化，室温水汽固化的硅酮密封胶应用•DOWSIL™ 791 硅酮耐候密封胶是专为普通玻璃装配和幕墙、建筑物外墙设计的高性能耐候防水产品。

产品说明DOWSIL 791 硅酮耐候密封胶是一种单组份，不垂流，中性固化密封胶，在大部分外界环境温度下能轻易地挤出使用，并借助于空气中的水份，与之反应固化形成耐久、有弹性的硅酮密封胶。

应用方法表面清理清除所有留存在接口处和装配部位的油脂、尘埃、水分、结霜，表面脏污、残留密封胶，玻璃装配附件和保护涂层等杂质及污染物。

注胶按照要求安裝背襯材料，玻璃墊塊，墊杆隔離物和膠帶。

接縫兩側區域應採用遮蔽膠帶，以確保密封膠密封線條的整潔美觀。

對非多孔性材料表面，通常不需要上底漆就有良好的黏結性，但是對於某些多孔性材料表面，可能需要上底漆以確保良好的黏結性，道康寧建議在工程開工前都應做黏結性測試。

使用時，將DOWSIL 791 矽酮耐候密封膠連續不斷地擠入並填滿接縫內(密封膠可以使用氣動膠槍和其他注膠設備進行施工）。

在密封膠表面尚未結皮時（打膠後的15 分鐘內），以適當的工具及力量將密封膠壓平於背襯材料和接縫表面上。

整平完畢後，立即將遮蔽膠帶撕掉。

颜色DOWSIL 791 硅酮耐候密封胶提供现成的8 种标准颜色：黑色、灰色、深灰、金属灰、古铜、岩灰、瓷白和白色。

也可以根据客户要求的特殊颜色。

储存当储存在30°C 以下原始未开封的包装时，DOWSIL 791 保质期为12 个月。

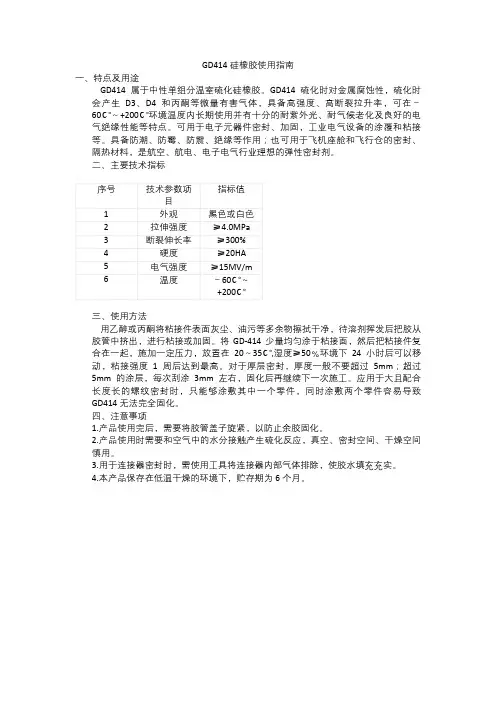

GD414硅橡胶使用指南
一、特点及用途
GD414属于中性单组分温室硫化硅橡胶。

GD414硫化时对金属腐蚀性，硫化时会产生D3、D4和丙酮等微量有害气体，具备高强度、高断裂拉升率，可在－60℃～+200℃环境温度内长期使用并有十分的耐紫外光、耐气候老化及良好的电气绝缘性能等特点。

可用于电子元器件密封、加固，工业电气设备的涂覆和粘接等。

具备防潮、防霉、防震、绝缘等作用；也可用于飞机座舱和飞行仓的密封、隔热材料，是航空、航电、电子电气行业理想的弹性密封剂。

二、主要技术指标
三、使用方法
用乙醇或丙酮将粘接件表面灰尘、油污等多余物擦拭干净，待溶剂挥发后把胶从胶管中挤出，进行粘接或加固。

将GD-414少量均匀涂于粘接面，然后把粘接件复合在一起，施加一定压力，放置在20～35℃,湿度≥50﹪环境下24小时后可以移动，粘接强度1周后达到最高。

对于厚层密封，厚度一般不要超过5mm；超过5mm的涂层，每次刮涂3mm左右，固化后再继续下一次施工。

应用于大且配合长度长的螺纹密封时，只能够涂敷其中一个零件，同时涂敷两个零件容易导致GD414无法完全固化。

四、注意事项
1.产品使用完后，需要将胶管盖子旋紧，以防止余胶固化。

2.产品使用时需要和空气中的水分接触产生硫化反应，真空、密封空间、干燥空间
慎用。

3.用于连接器密封时，需使用工具将连接器内部气体排除，使胶水填充充实。

4.本产品保存在低温干燥的环境下，贮存期为6个月。

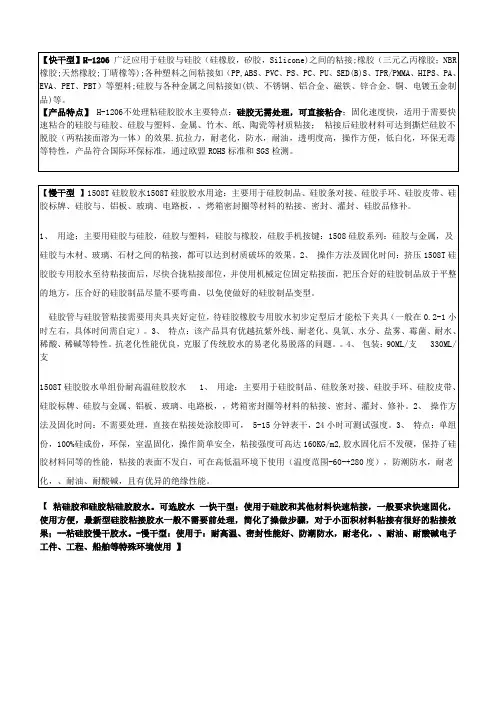

【快干型】H-1206 广泛应用于硅胶与硅胶（硅橡胶，矽胶，Silicone)之间的粘接;橡胶（三元乙丙橡胶；NBR 橡胶;天然橡胶;丁晴橡等);各种塑料之间粘接如（PP,ABS、PVC、PS、PC、PU、SED(B)S、TPR/PMMA、HIPS、PA、EVA、PET、PBT）等塑料;硅胶与各种金属之间粘接如(铁、不锈钢、铝合金、磁铁、锌合金、铜、电镀五金制品)等。

【产品特点】 H-1206不处理粘硅胶胶水主要特点：硅胶无需处理，可直接粘合；固化速度快，适用于需要快速粘合的硅胶与硅胶、硅胶与塑料、金属、竹木、纸、陶瓷等材质粘接；粘接后硅胶材料可达到撕烂硅胶不脱胶（两粘接面溶为一体）的效果.抗拉力，耐老化，防水，耐油，透明度高，操作方便，低白化，环保无毒等特性，产品符合国际环保标准，通过欧盟ROHS标准和SGS检测。

【慢干型】1508T硅胶胶水1508T硅胶胶水用途：主要用于硅胶制品、硅胶条对接、硅胶手环、硅胶皮带、硅胶标牌、硅胶与、铝板、玻璃、电路板，，烤箱密封圈等材料的粘接、密封、灌封、硅胶品修补。

1、用途；主要用硅胶与硅胶，硅胶与塑料，硅胶与橡胶，硅胶手机按键：1508硅胶系列：硅胶与金属，及硅胶与木材、玻璃、石材之间的粘接，都可以达到材质破坏的效果。

2、操作方法及固化时间：挤压1508T硅胶胶专用胶水至待粘接面后，尽快合拢粘接部位，并使用机械定位固定粘接面，把压合好的硅胶制品放于平整的地方，压合好的硅胶制品尽量不要弯曲，以免使做好的硅胶制品变型。

硅胶管与硅胶管粘接需要用夹具夹好定位，待硅胶橡胶专用胶水初步定型后才能松下夹具（一般在0.2-1小时左右，具体时间需自定）。

3、特点：该产品具有优越抗紫外线、耐老化、臭氧、水分、盐雾、霉菌、耐水、稀酸、稀碱等特性。

抗老化性能优良，克服了传统胶水的易老化易脱落的问题。

4、包装：90ML/支 330ML/支1508T硅胶胶水单组份耐高温硅胶胶水1、用途：主要用于硅胶制品、硅胶条对接、硅胶手环、硅胶皮带、硅胶标牌、硅胶与金属、铝板、玻璃、电路板，，烤箱密封圈等材料的粘接、密封、灌封、修补。

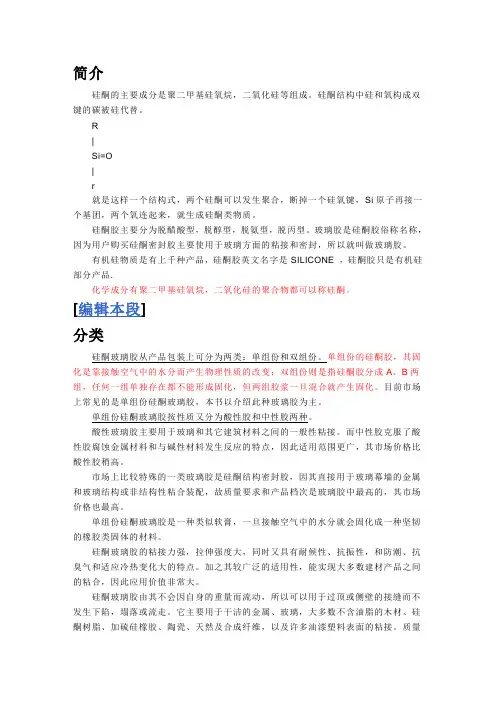

简介硅酮的主要成分是聚二甲基硅氧烷，二氧化硅等组成。

硅酮结构中硅和氧构成双键的碳被硅代替。

R|Si=O|r就是这样一个结构式，两个硅酮可以发生聚合，断掉一个硅氧键，Si原子再接一个基团，两个氧连起来，就生成硅酮类物质。

硅酮胶主要分为脱醋酸型，脱醇型，脱氨型，脱丙型。

玻璃胶是硅酮胶俗称名称，因为用户购买硅酮密封胶主要使用于玻璃方面的粘接和密封，所以就叫做玻璃胶。

有机硅物质是有上千种产品，硅酮胶英文名字是SILICONE ，硅酮胶只是有机硅部分产品.化学成分有聚二甲基硅氧烷，二氧化硅的聚合物都可以称硅酮。

[编辑本段]分类硅酮玻璃胶从产品包装上可分为两类：单组份和双组份。

单组份的硅酮胶，其固化是靠接触空气中的水分而产生物理性质的改变；双组份则是指硅酮胶分成A、B两组，任何一组单独存在都不能形成固化，但两组胶浆一旦混合就产生固化。

目前市场上常见的是单组份硅酮玻璃胶，本书以介绍此种玻璃胶为主。

单组份硅酮玻璃胶按性质又分为酸性胶和中性胶两种。

酸性玻璃胶主要用于玻璃和其它建筑材料之间的一般性粘接。

而中性胶克服了酸性胶腐蚀金属材料和与碱性材料发生反应的特点，因此适用范围更广，其市场价格比酸性胶稍高。

市场上比较特殊的一类玻璃胶是硅酮结构密封胶，因其直接用于玻璃幕墙的金属和玻璃结构或非结构性粘合装配，故质量要求和产品档次是玻璃胶中最高的，其市场价格也最高。

单组份硅酮玻璃胶是一种类似软膏，一旦接触空气中的水分就会固化成一种坚韧的橡胶类固体的材料。

硅酮玻璃胶的粘接力强，拉伸强度大，同时又具有耐候性、抗振性，和防潮、抗臭气和适应冷热变化大的特点。

加之其较广泛的适用性，能实现大多数建材产品之间的粘合，因此应用价值非常大。

硅酮玻璃胶由其不会因自身的重量而流动，所以可以用于过顶或侧壁的接缝而不发生下陷，塌落或流走。

它主要用于干洁的金属、玻璃，大多数不含油脂的木材、硅酮树脂、加硫硅橡胶、陶瓷、天然及合成纤维，以及许多油漆塑料表面的粘接。

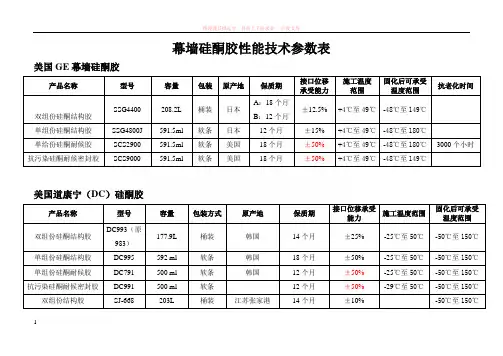

幕墙硅酮胶性能技术参数表美国GE幕墙硅酮胶产品名称型号容量包装原产地保质期接口位移承受能力施工温度范围固化后可承受温度范围抗老化时间双组份硅酮结构胶SSG4400 208.2L 桶装日本A：18个月B：12个月±12.5% +4℃至49℃-48℃至149℃单组份硅酮结构胶SSG4800J 591.5ml 软条日本12个月±15% +4℃至49℃-48℃至180℃单给份硅酮耐候胶SCS2900 591.5ml 软条美国18个月±50% +4℃至49℃-48℃至180℃3000个小时抗污染硅酮耐候密封胶SCS9000 591.5ml 软条美国18个月±50% +4℃至49℃-48℃至149℃美国道康宁（DC）硅酮胶产品名称型号容量包装方式原产地保质期接口位移承受能力施工温度范围固化后可承受温度范围双组份硅酮结构胶DC993（原983）177.9L 桶装韩国14个月±25% -25℃至50℃-50℃至150℃单组份硅酮结构胶DC995 592 ml 软条韩国18个月±50% -25℃至50℃-50℃至150℃单组份硅酮耐候胶DC791 500 ml 软条韩国12个月±50% -25℃至50℃-50℃至150℃抗污染硅酮耐候密封胶DC991 500 ml 软条12个月±50% -29℃至50℃-50℃至150℃双组份结构胶SJ-668 203L 桶装江苏张家港14个月±10% -50℃至150℃1单组份结构胶SJ-268 590 ml 软条13个月5℃至40℃-40℃至120℃单组份耐候胶SJ-168 590 ml 软条10个月±25% -25℃至50℃-40℃至120℃广州白云幕墙硅酮胶产品名称型号容量包装产地保质期接口位移承受能力施工温度范围固化后可承受温度范围抗老化时间双组份硅酮结构胶SS622 208L 桶装广州9个月12.5±% 4℃至40℃-40℃至150℃单组份硅酮结构胶SS621 590ml 软条广州9个月25±% 4℃至40℃-50℃至150℃单组份硅酮耐候胶SS611 590 ml 软条广州9个月25±% 4℃至40℃-50℃至150℃400个小时注：1、接口位移承受能力——该性能决定于板块所承受的风压、风载力，是否在风压较大时板块因产生位移的力量将胶拉断，产生开裂，失去胶的弹性等现象。

东莞胜威化工代理道康宁、信越产品。

热传导粘合剂产品介绍道康宁SE-4420为无腐蚀性、热传导硅酮粘合剂，是用于固定混合集成电路基材、功率半导体元器件与散热器的理想材料。

另外还可用于其它需要兼顾柔软性及热传导性的粘结作业中。

流动性产品同时也是需要改善散热的变压器、电源供应器、线圈、继电器等其它电子元器件的理想灌封材料。

主要用途Dow corning SE4420可用于粘合电源供应器元件，油墨打印机压头；粘结ICs与散热器。

使用方法道康宁SE-4420可使用自动或手工点胶使用。

道康宁SE-4420使用温度范围对于大部分的应用，硅酮弹性体和粘合剂应可在-45至200 °C（-49至392 °F）的温度范围内长时间使用，硅酮凝胶应可在-45至150 °C（-49至302 °F）以上温度范围内作业使用。

但是，在低温及高温段的条件下，在特种应用中材料的性能和表现会变得更复杂，需要额外的考虑。

一般特性：不含溶剂、气味少、热固化、软应力消除产品使用特性：单组分固化特性：甲氧基固化、脱醇固化热性质：低温稳定性、高温稳定性相容性：塑料、聚酯、陶瓷稳定性：抗氧化、耐水的、耐溶剂性、耐热性、耐臭氧性、防紫外辐射粘接性：与FR4、塑料、金属、铝、陶瓷、无底漆粘接性Dow corning SE-4420产品应用信息一、粘合道康宁SE-4420硅酮粘合剂是一种特别的配料，对许多活性金属、陶瓷、玻璃以及特定的层压制物、树脂及塑料等提供无底涂粘合。

但是，对非活性金属基材或非活性塑料表面如Teflon?, 聚乙烯或聚丙烯，其不具良好的粘合性，特别表面处理如化学酸洗或等离子体处理，有时可以提供活性表面及促进这类基材的粘合。

二、相容性特定材料、化学物、固化剂和增塑剂会阻碍加成固化粘合剂的固化，主要包括：●有机锡和其它有机金属合成物●含有机锡催化剂的硅酮橡胶●硫、聚硫化物、聚砜类物或其它含硫物品●胺、氨基甲酸乙酯或含胺物品●不饱和的碳氢增塑剂●某些助焊剂残余物如果对某一物体或材料是否会引起阻碍固化有疑问，建议作小型的相容性试验，以确定在此应用中的适用性。

硅酮胶是一种由硅氧链组成的聚合物，具有众多用途。

以下是一些常见的硅酮胶用途：
1. 密封和粘接：硅酮胶具有优异的密封性能和粘接能力，可以用于建筑、汽车、航空航天
等领域的密封和粘接应用，例如密封门窗、粘接玻璃、固定灯具等。

2. 医疗领域：硅酮胶常用于医疗设备和医疗器械的制造中，如人工关节、假体、导管、缓
冲垫等。

它具有耐高温、耐腐蚀、生物相容性等特性，非常适合用于医疗器械的制备。

3. 电子和电气应用：由于硅酮胶具有优异的耐电性能、耐高温性能和防水性能，因此常用
于电子和电气领域的密封、涂覆和绝缘等应用，如电子元件的封装、电路板涂覆、电缆接
头的隔离等。

4. 建筑和装潢：硅酮胶可用于室内和室外的建筑密封和装饰应用，如填充缝隙、粘接材料、防水涂料、玻璃幕墙密封等。

5. 汽车工业：硅酮胶在汽车制造和维修领域有广泛的应用，例如密封车身缝隙、粘接汽车
玻璃、密封发动机和排气系统等。

6. 化妆品和个人护理产品：硅酮胶能够提供柔软、光滑的质感，因此常用于化妆品和个人
护理产品中，如化妆品的基底、护肤品的稳定剂和增稠剂等。

需要注意的是，硅酮胶还具有耐高温、耐低温、耐腐蚀、耐老化等特性，使其在各种工业
领域和日常生活中发挥重要作用。

然而，具体用途一般取决于硅酮胶的特定类型和配方。

硅橡胶用途及使用注意事项弹性(吸收振动,对粘接的器件的应力小)粘接: 一般是用流动性不好单组分,目前很好用的应用比较普遍的是GD414,粘接力强,固化快.价格高,一般用于军品.该胶是通过吸空气中潮气硫化从表面到内部逐渐固化,使用时胶层不易过厚,太厚内部可能永远都不会干.低厚度灌封或三防:一般使用单组分704的硅橡胶的比较多,该胶优点灌封时流动性比较好自流平,固化后强度好.但是切记不可深度灌封,因为该类胶也是通过吸空气中潮气硫化从表面到内部逐渐固化,厚度太大表层干后形成密封容器,内部胶体与外部隔绝内部胶不会干.这样绝缘电阻较低影响绝缘特性.缺点一般导热性不是很好,因此要注意功率器件.另外在胶固化时发生化学反应形成气体,深度灌封气体释放不出内部形成空气蜂窝,在军用卫星导弹等高空产品因为空气稀薄外部气压低容易形成事故.双组分厚度灌封:该类胶胶与固化剂分开灌封时按一定比例配比配比后流动性非常好,胶可以自然固化也可以加热加速固化(工艺效率高,真空灌封工艺造作性强,不容易产生气孔),但是这类胶也分两类一类导热系数非常好(代表道康宁的160 A B 固化后灰色) 一类导热系数略差(代表GN521、GN511) 两类胶固化后表面硬度一般粘接力差(可以使用藕连剂改善),导热性好的双组分胶,由于内部填充金属成分比重大导热性好但是膨胀系数大高温产生较大膨胀应力温度低时对内部器件产生较大挤压应力(因此在灌封时要考虑内部器件和灌封较的膨胀系数匹配问题)因此在受温度应力较大的场合谨慎使用;还有双组分还有一个共同的缺点就是容易发生催化剂中毒,中毒时不能固化,如GN521和GN511涂在铁氧体磁心表层后就不能固化,因此在使用时最好咨询有关厂家.适合包封类: “适合包封类” 做一个解释,进行包封时流动性好,固化时间短,固化后表面硬度大(类似汽车外胎)这样的材料才适合包封,既有弹性(对内部器件温度应力小,又有硬度(具有弹性又具有好的撕撤硬度抗机械应力能力好),目前笔者未发现国产类产品,只有德国有一种产品符合此要求.另外硅胶类产品共同的特点是工作温度高绝缘性能好稳定性好 .自己经验与大家交流,如有不妥请指正.。
