机器人视觉导航系统的设计与实现

机器人视觉系统设计研究

现代工业生产中，机器人被广泛应用，而机器人视觉系统是机器人重要的先决条件之一。机器人视觉系统是基于视觉处理技术，使机器人能够感知周围环境，从而实现自主控制和自主行为。

机器人视觉系统的设计要求它具备目标识别、抓取、跟踪、导航等多种功能，以满足不同场合下的需求。机器人视觉系统的设计研究从最初的2D视觉系统，到3D视觉系统和深度学习，经历了长期的演变和发展。

2D视觉系统是机器人视觉系统的基础。2D视觉系统以摄像头为基础，通过对图像的处理和分析，完成对目标的识别和跟踪。但2D视觉系统所获得的图像是平面的，不能表达物体的深度信息，因此在工业生产中应用受到了一定的限制。

3D视觉系统则是对2D视觉系统的升级，它使用多个摄像头从不同的角度拍摄目标，并通过视差和光线的反射来计算出物体的深度信息。由于3D视觉系统能够记录物体在3D空间中的位置和形状，因此能够更准确地识别和跟踪目标，并能够实现更高的抓取精度。

但是，3D视觉系统的成本较高，且需要更高的计算能力来处理和分析数据，这一点限制了其在工业生产中的应用。 随着深度学习技术的发展，深度学习技术被应用于机器人视觉系统中。深度学习技术通过对大量的数据进行学习和训练，能够获得更高的识别准确度和更高的运算速度，从而提高机器人视觉系统的性能。

同时，深度学习技术还可以实现机器人对多种物体的分类和识别，因此深度学习技术是未来机器人视觉系统发展的重要方向。

除了技术的升级和发展，机器人视觉系统的设计也需要考虑机器人的应用场景和环境。例如，在危险的工业场景中，机器人视觉系统需要具有高强度和高耐受性，以应对环境的复杂性和威胁性。在较为平稳的环境中，机器人视觉系统需要更加精细的设计和控制，以保证稳定性和安全性。

为了实现机器人视觉系统的设计和优化，需要跨学科合作。机器人视觉技术涉及到计算机视觉、机器学习、控制系统、电子技术等多个领域的知识。因此，跨学科的合作和交流成为了机器人视觉系统设计和研究的重要手段。

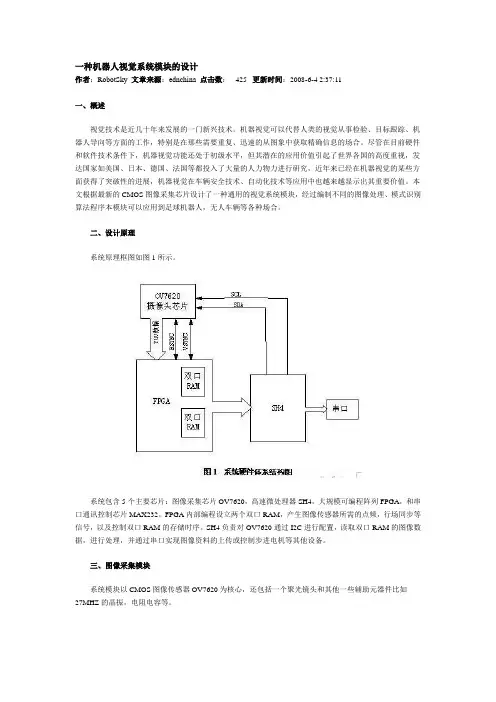

一种机器人视觉系统模块的设计

作者：RobotSky 文章来源：ednchina 点击数： 425 更新时间：2008-6-4 2:37:11

一、概述

视觉技术是近几十年来发展的一门新兴技术。机器视觉可以代替人类的视觉从事检验、目标跟踪、机器人导向等方面的工作，特别是在那些需要重复、迅速的从图象中获取精确信息的场合。尽管在目前硬件和软件技术条件下，机器视觉功能还处于初级水平，但其潜在的应用价值引起了世界各国的高度重视，发达国家如美国、日本、德国、法国等都投入了大量的人力物力进行研究，近年来已经在机器视觉的某些方面获得了突破性的进展，机器视觉在车辆安全技术、自动化技术等应用中也越来越显示出其重要价值。本文根据最新的CMOS图像采集芯片设计了一种通用的视觉系统模块，经过编制不同的图像处理、模式识别算法程序本模块可以应用到足球机器人，无人车辆等各种场合。

二、设计原理

系统原理框图如图1所示。

系统包含5个主要芯片：图像采集芯片OV7620，高速微处理器SH4，大规模可编程阵列FPGA，和串口通讯控制芯片MAX232。FPGA内部编程设立两个双口RAM，产生图像传感器所需的点频，行场同步等信号，以及控制双口RAM的存储时序。SH4负责对OV7620通过I2C进行配置，读取双口RAM的图像数据，进行处理，并通过串口实现图像资料的上传或控制步进电机等其他设备。

三、图像采集模块

系统模块以CMOS图像传感器OV7620为核心，还包括一个聚光镜头和其他一些辅助元器件比如27MHZ的晶振，电阻电容等。 COMS图像传感器是近几年发展较快的新型图像传感器，由于采用了相同COMS技术，因此可以将像素阵列与外围支持电路集成在同一块芯片上，是一个完整的图像系统(Camera on Chip)。本系统采用的是Ommnvision公司推出的一块CMOS彩色图像传感器OV7620，分辨率为640x480。它能工作在逐行扫描方式下，也能工作在隔行扫描方式下。它不仅能输出彩色图像，也可用作黑白图像传感器。这块芯片支持的图像输出格式有很多种：1)YCrCb4:2:2 16 bit/8 bit格式；2)ZV端口输出格式；3)RGB原始数据16 bit/8 bit；4)CCIR601/CCIR656格式。其功能包括有对比度、亮度、饱和度、白平衡及自动曝光、同步信号位置及极性输出，帧速率和输出格式等都可以通过I2C 总线进行编程配置片内寄存器控制。

基于机器视觉的智能机器人设计与实现

随着人工智能和机器视觉技术的发展，智能机器人在各个领域得到越来越广泛的应用。基于机器视觉的智能机器人能够通过感知和理解环境中的图像信息，从而实现精确的目标识别、路径规划和操作执行等功能。本文将介绍基于机器视觉的智能机器人的设计与实现过程。

首先，基于机器视觉的智能机器人的设计需要使用一种高性能的机器视觉系统。该系统通常由摄像头、图像处理软件和机器学习算法组成。摄像头负责收集环境中的图像信息，图像处理软件负责对图像进行处理和分析，机器学习算法则利用处理后的图像数据进行目标识别和路径规划等任务。

在目标识别方面，机器学习算法可以使用深度学习方法，如卷积神经网络（CNN），以实现高精度的图像分类和目标检测。通过对训练样本的学习，CNN能够自动提取图像中的特征，并在测试时通过比对特征来判断图像中是否存在目标物体。在实际应用中，可以使用已经训练好的CNN模型，也可以根据具体任务自行训练模型。

在路径规划方面，可以利用SLAM（Simultaneous Localization and Mapping）算法来实现智能机器人的自主导航。SLAM算法通过结合机器人的传感器信息和环境地图，实现机器人在未知环境中的路径规划和自我定位。通过视觉传感器收集的图像信息，可以提取地标特征，并根据地标特征进行机器人定位和路径规划。

此外，基于机器视觉的智能机器人还可以与人进行交互。通过识别人脸和表情等视觉信息，机器人能够实现情感识别和表情分析，从而更好地理解人的需求并作出相应的回应。例如，在社交机器人中，机器人可以根据人的情感状态来调整自己的行为和表达方式，以提供更加贴心的交流体验。

在智能机器人的实现过程中，还需要考虑机器人的机械结构和运动控制。机器人的机械结构应具备适应不同环境的能力，同时也要考虑机器人与视觉系统的协调性。运动控制主要通过电机、传感器和控制算法来实现，确保机器人能够按照预定的路径和动作进行操作。

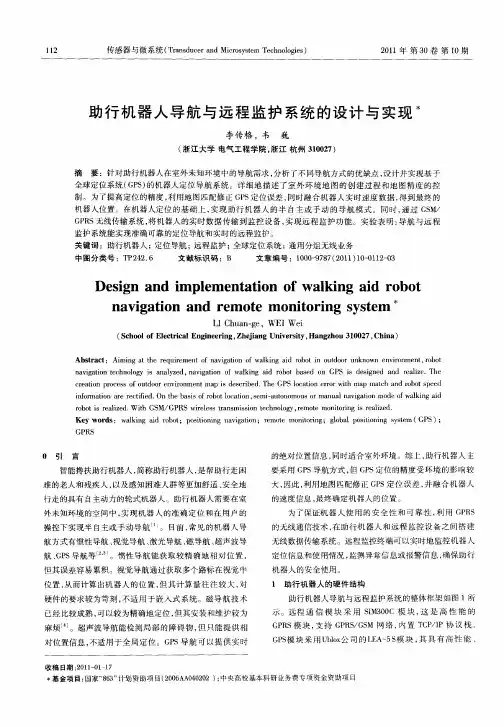

１　１２　传感器与微系统（Ｔｒａｎｓｄｕｃｅｒ　ａｎｄ　Ｍｉｃｒｏｓｙｓｔｅｍ　Ｔｅｃｈｎｏｌｏｇｉｅｓ）　２０１１年第３０卷第ｌ０期　

助行机器人导航与远程监护系统的设计与实现　

李传格，韦巍　

（浙江大学电气工程学院，浙江杭州３１００２７）　

摘要：针对助行机器人在室外未知环境中的导航需求，分析了不同导航方式的优缺点，设计并实现基于　全球定位系统（ＧＰＳ）的机器人定位导航系统。详细地描述了室外环境地图的创建过程和地图精度的控　

制。为了提高定位的精度，利用地图匹配修正ＧＰＳ定位误差，同时融合机器人实时速度数据，得到最终的　机器人位置。在机器人定位的基础上，实现助行机器人的半自主或手动的导航模式。同时，通过ＧＳＭ／　ＧＰＲＳ无线传输系统，将机器人的实时数据传输到监控设备，实现远程监护功能。实验表明：导航与远程　监护系统能实现准确可靠的定位导航和实时的远程监护。　

关键词：助行机器人；定位导航；远程监护；全球定位系统；通用分组无线业务　

中图分类号：ＴＰ２４２．６　文献标识码：Ｂ　文章编号：１０００—９７８７（２０１１）１０－４３１１２－０３　

Ｄｅｓｉｇｎ　ａｎｄ　ｉｍｐｌｅｍｅｎｔａｔｉｏｎ　ｏｆ　ｗａｌｋｉｎｇ　ａｉｄ　ｒｏｂｏｔ　

ｎａｖｉｇａｔｉｏｎ　ａｎｄ　ｒｅｍｏｔｅ　ｍｏｎｉｔｏｒｉｎｇ　ｓｙｓｔｅｍ　

Ｌ１　Ｃｈｕａｎ—ｇｅ，ＷＥＩ　Ｗｅｉ　

（Ｓｃｈｏｏｌ　ｏｆ　Ｅｌｅｃｔｒｉｃａｌ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ｚｈｅｊｉａｎｇ　Ｕｎｉｖｅｒｓｉｔｙ，Ｈａｎｇｚｈｏｕ　３１００２７，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ａｉｍｉｎｇ　ａｔ　ｔｈｅ　ｒｅｑｕｉｒｅｍｅｎｔ　ｏｆ　ｎａｖｉｇａｔｉｏｎ　ｏｆ　ｗａｌｋｉｎｇ　ａｉｄ　ｒｏｂｏｔ　ｉｎ　ｏｕｔｄｏｏｒ　ｕｎｋｎｏｗｎ　ｅｎｖｉｒｏｎｍｅｎｔ，ｒｏｂｏｔ　ｎａｖｉｇａｔｉｏｎ　ｔｅｃｈｎｏｌｏｇｙ　ｉｓ　ａｎａｌｙｚｅｄ，ｎａｖｉｇａｔｉｏｎ　ｏｆ　ｗａｌｋｉｎｇ　ａｉｄ　ｒｏｂｏｔ　ｂａｓｅｄ　ｏｎ　ＧＰＳ　ｉｓ　ｄｅｓｉｇｎｅｄ　ａｎｄ　ｒｅａｌｉｚｅ．Ｔｈｅ
