一、电压 电阻选择题

1．如图所示电路中，电源电压保持不变，闭合开关S．电路正常工作，一段时间后，发现两个电表示数都变大，则出现这种故障的原因可能是（ ）

A. L1断路 B. L1短路 C. L2断路 D. L2短路

【答案】 D

【解析】【解答】解：由电路图可知，灯泡L1与灯泡L2串联，电压表测L1两端的电压，电流表测电路中的电流。

由电流表的示数变大可知，电路是通路，且电路的总电阻变小，则电路故障应为短路，AC不符合题意；

由电压表的示数变大可知，L1不能短路，短路的为L2 ， B不符合题意、D符合题意。

故答案为：D。

【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据电流表示数变大判断出电路工作为短路且电路的总电阻变小，根据电压表示数判断短路的位置.

2．超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（ ）

A. 保险丝 B. 输电线 C. 滑动变阻器的线圈 D. 电炉丝

【答案】B

【解析】【解答】解：A、保险丝的作用，是当电流过大时，自动熔断来保护电路． B、用超导体做输电线，可以有效地减小电能的损耗．

C、线圈的电阻较大，通过滑片位置的改变可以进行调节．

D、电炉丝需要电阻较大的材料，才能发出较多的热量．

故选B．

【分析】由于超导体的电阻为0，则没有内能的产生，不会放热．

根据这一特点，分析选项．

3．如图所示电阻箱的示数为（ ）

A. 260Ω B. 6200Ω C. 620Ω D. 9620Ω

【答案】C

【解析】【解答】解：电阻箱的示数：0×1000Ω+6×100Ω+2×10Ω+0×1Ω=620Ω．

故选C．

【分析】电阻箱的读数方法：用△所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数．

4．如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从b点滑动a点的过程中，两电压表示数随电流表示数变化的图线如图乙所示．下列叙述正确的是（ ）

A. 电源电压为14V B. 图乙中dc是表示电压表 的示数随电流表示数变化的图线

C. 滑片从b点滑动a点的过程中，电路消耗的总功率最大值为 D. 滑片在a点时，

内电阻R消耗的电能为

【答案】 C

【解析】【解答】A、滑动变器的滑片P在b点时，电路中的电流最小，此时两个电压表的示数分别为12 V、2 V，则两个电压表的示数之和为 ；由于电路中滑动变阻器R1、电阻R、R2是串联，此时电源电压一定大于两个电压表的示数之和14 V，A不符合题意；

B、滑动变器的滑片P从b点滑到a点的过程中，滑动变阻器连入电路的电阻变小，电路中的电流变大，根据串联电路的分压原理可知：滑动变阻器两端的电压变小，根据欧姆定律可知R2两端的电压变大；所以图乙中dc是表示电压表V1的示数随电流表示数变化的图线，ec是表示电压表V2的示数随电流表示数变化的图线，B不符合题意；

C、从“U-I”关系图象可以看出，滑片P在b点时电流Ib=1 A，U1=12 V、U2=2 V； 滑片P在a点时电流Ia=3 A，U1′=6 V、U2′=6 V； 根据欧姆定律和串联电路的电压特点可得电源电压： 即： ，

解得：R=1 Ω，则 ； 所以电路消粍的总功率最大值

，C符合题意.

D、滑片在a点时，10 s内电阻R消耗的电能：

，D不符合题意.

故答案为：C.

【分析】根据电路的连接和滑片移动情况，判断电表的变化，利用电压、电流图像中的数据计算电阻和电功率.

5．我们做电学实验时应学会检查和排除电路故障。如下图是一位同学研究串联电路电流、电压特点的电路图。当闭合开关时，L1亮，L2不亮，A和V均有示数，故障的原因可能是（ ）

A. L1短路 B. L2短路 C. L1断路 D. L2断路

【答案】 B

【解析】【解析】由图可知两个电灯串联，灯L1亮，而L2不亮，说明已有电流通过，只能是L2发生短路而不亮。故选B

6．如图所示的电路，电源电压不变，闭合开关S后，灯L能发光，电流表、电压表均有示数，过了一会儿，灯L不亮，电流表无示数，电压表有示数，则电路故障可能是（ ）

A. 灯L断路 B. 电阻R断路 C. 灯L短路 D. 电阻R短路

【答案】 A

【解析】【解答】根据电路图，电阻R和灯泡串联，电压表测量灯泡的分压，当灯泡不亮，电压表有示数电流表无示数时，是灯泡断路了，A符合题意。

故答案为：A.

【分析】当电压表有示数，电流表无示数时，是电压表测量的位置断路了。

7．在如图所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是（ ）

A. 电流表A、电压表V1示数都减小，电压表V2示数增大

B. 电流表A、电压表V1示数都变大，电压表V2示数变小

C. 电流表A的示数减小，两电压表示数不变

D. 三个电表的示数都不变

【答案】 A

【解析】【解答】解：∵滑动变阻器与灯泡串联，电流表测得的是电路中的电流，电压表V1测得的是灯泡两端的电压．电压表V2测得的是滑动变阻器两端的电压；

∴当滑动变阻器的滑片向右移动时，连入电路中的电阻变大，则电路中的电流变小；

即电流表的示数变小；

由欧姆定律可知：U1=IR1 ， 灯泡的电阻不变，电流变小；

故U1变小，即电压表V1的示数变小；

又∵总电压不变，

∴U2变大，即电压表V2的示数变大；

故选A．

【分析】由图可知滑动变阻器与灯泡串联，当滑动变阻器的滑片向右移动时，即可判定连入电路中的电阻变化情况；根据电阻的变化即可判定电路中的电流的变化，即电流表的示数变化；再根据欧姆定律即可判定灯泡两端的电压U1的变化情况；最后根据串联电路电压的特点即可判定U2的示数变化情况．

8．下列各数据中最接近实际的是（ ）

A. 人走路时对地面的压强约为200Pa B. 家用电炉丝的电阻约十几欧

C. 白炽灯工作时的电流约2A D. 一袋方便面重约10N

【答案】 B

【解析】【解答】解：A、中学生的体重在G=500N左右，走路时单脚与水平地面的接触面积在0.02m2左右，脚对水平地面的压强在p= = = =2.5×104Pa．故A错误；

B、据生活常识可知，电炉的功率2000W左右，故其电阻是：R= = =24.2Ω，故家用电炉丝的电阻约十几欧，故B正确；

C、白炽灯的功率为40W，通过的电流I= = ≈0.2A，故C错误； D、一袋方便面重约100g，即G=mg=0.1kg×10N/kg=1N，故D错误．

故选B．

【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．

9．在如图电路中，开关闭合时，电压表V1、V2、V3的读数分别是U1、U2、U3 ， 则U1、U2、U3的关系正确的是（ ）

A. U1=U2+U3 B. U1=U2=U3 C. U1＞U2＞U3 D. U3＞U2＞U3

【答案】 B

【解析】【解答】解：由图可知，两盏灯并联，V1并联在L2两端，所以V1测量L2两端的电压；而V3与L1并联，所以V3测量L1两端的电压；V2直接并联在电源两端，所以V2测量电源电压；并联电路的电压关系为：并联电路中各支路两端的电压相等，即U=U1=U2=U3 ．

故选B．

【分析】分析电路结构，明确各电路元件的连接方式，明确各电压表所测电路电压间的关系．

10．下列关于电阻的说法中，正确的是（ ）

A. 一根电阻丝的电阻为R，把它剪去一半，再将剩下的一半拉长到原长，它的电阻仍为R

B. 导体的电阻与导体两端的电压成正比

C. 导体的电阻越大，表明导体的导电能力越强

D. 电阻是导体本身的一种性质，与导体的长度、横截面积和材料等因素有关

【答案】 D

【解析】【解答】A. 一根电阻丝的电阻为R，把它剪去一半，再将剩下的一半拉长到原长，它的电阻变为原来的2倍，A不符合题意；BD电阻是导体本身的一种属性，导体的电阻与导体的材料，长度和横截面积等因素有关，，与导体两端的电压和导体的电流无关，B.错误，D符合题意；

C. 导体的电阻越大，表明导体的导电能力越弱，C不符合题意；

故答案为：D.

【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.（电阻与加在导体两端的电压和通过的电流无关）

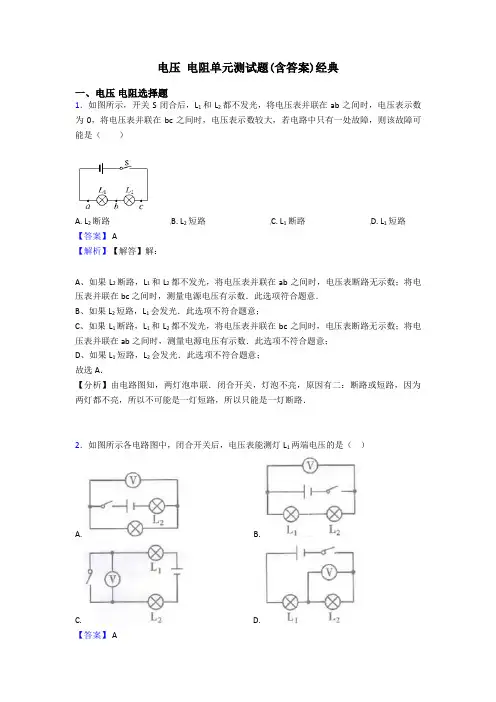

11．如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为0，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是（ ）

A. L2断路 B. L2短路 C. L1断路 D. L1短路

【答案】 A

【解析】【解答】解：

A、如果L2断路，L1和L2都不发光，将电压表并联在ab之间时，电压表断路无示数；将电压表并联在bc之间时，测量电源电压有示数．此选项符合题意．

B、如果L2短路，L1会发光．此选项不符合题意；

C、如果L1断路，L1和L2都不发光，将电压表并联在bc之间时，电压表断路无示数；将电压表并联在ab之间时，测量电源电压有示数．此选项不符合题意；
