自动包装机介绍

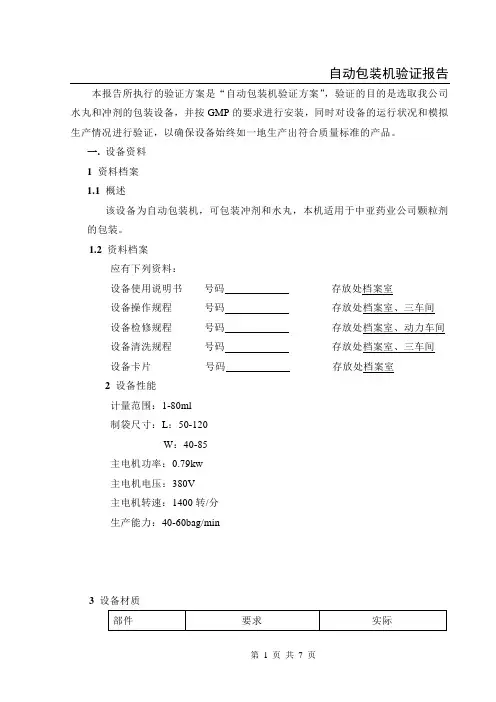

自动包装机验证报告

第 1 页 共 7 页 本报告所执行的验证方案是“自动包装机验证方案”，验证的目的是选取我公司水丸和冲剂的包装设备，并按GMP的要求进行安装，同时对设备的运行状况和模拟生产情况进行验证，以确保设备始终如一地生产出符合质量标准的产品。

一. 设备资料

1 资料档案

1.1 概述

该设备为自动包装机，可包装冲剂和水丸，本机适用于中亚药业公司颗粒剂的包装。

1.2 资料档案

应有下列资料：

设备使用说明书 号码 存放处档案室

设备操作规程 号码 存放处档案室、三车间

设备检修规程 号码 存放处档案室、动力车间

设备清洗规程 号码 存放处档案室、三车间

设备卡片 号码 存放处档案室

2 设备性能

计量范围：1-80ml

制袋尺寸：L：50-120

W：40-85

主电机功率：0.79kw

主电机电压：380V

主电机转速：1400转/分

生产能力：40-60bag/min

3 设备材质

部件 要求 实际

自动包装机验证报告

第 2 页 共 7 页 材质 表面 材质 表面

量杯

轨道 不锈钢

不锈钢 光洁

光洁 不锈钢

不锈钢 光洁

光洁

检查人

日期

4 设备结构

设备结构合理，方便拆卸，容易清洗。

检查人 日期

自动包装机使用指南

1. 简介

自动包装机是一种能够自动将产品进行包装的机器设备，广泛应用于各个行业的生产流程中。本文档旨在提供一份详细的自动包装机使用指南，帮助用户快速上手并正确操作设备。

2. 准备工作

在使用自动包装机之前，需进行以下准备工作：

- 确保自动包装机的电源供应正常并与电源插座连接。

- 清理机器表面的灰尘和杂质，确保机器干净整洁。

- 准备好待包装的产品及其包装材料。

3. 操作步骤

3.1. 打开设备

- 将电源开关置于打开位置。

- 确认机器显示屏是否正常显示。

3.2. 设置参数 - 根据产品的尺寸和包装要求，在机器控制界面上设置相关参数，如包装速度、包装材料长度等。

3.3. 装载产品

- 将待包装的产品放置在自动包装机的进料口处。

- 注意在装载过程中，确保产品的位置准确，避免堵塞或卡住。

3.4. 启动设备

- 确认一切准备就绪后，按下设备启动按钮，自动包装机将开始运作。

3.5. 监控包装过程

- 在运行期间，密切注意自动包装机的运行状态和产品包装质量。

- 如发现异常情况（如包装材料断裂、堵塞等），立即停止设备并检查问题。

3.6. 停机和清理

- 当所有产品包装完毕后，按下设备的停机按钮。

- 清理设备内部的杂物和残留物，确保机器的正常运行和维护。

4. 安全注意事项

- 在操作设备时，应戴上相关防护设备，如手套和护目镜等。

- 请勿将手指或其他物体靠近自动包装机的运行部件，以避免安全事故的发生。

- 在保持设备通风情况的同时，不要让有易燃物质靠近机器，以防止火灾。

- 当设备出现异常情况时，应及时停止使用，并联系售后服务人员进行修理。

5. 维护保养

- 定期对自动包装机进行维护保养，清理设备内部和外部的灰尘和杂物。

- 检查设备各个部分的紧固螺丝是否松动，如有松动应及时紧固。

- 定期更换磨损的零部件，以保证设备的正常运行和使用寿命。

以上为自动包装机使用指南的简要介绍，希望能帮助用户正确使用和维护设备，确保生产过程的顺利进行。

全自动包装机包装工艺流程

全自动包装机是一种高效、精确的包装设备，可以对各种产品进行快速、准确的包装。下面将介绍一下全自动包装机的包装工艺流程。

首先是产品进料环节。在这个环节中，需要将待包装的产品通过输送带或其它方式送到包装机的工作台上。包装机会根据预设的参数进行自动识别和丈量，确保每个产品的规格和重量都符合要求。

接下来是定位和分割环节。在这个环节中，包装机会将产品按照一定的间距排列好，并进行定位，确保每个产品的位置准确无误。如果产品的尺寸不一致，包装机可以根据预设的参数进行自动调整，以适应不同尺寸的产品。

然后是包装纸的装载环节。在这个环节中，包装机会将预先准备好的包装纸从纸箱或卷筒中取出，经过一系列的摆放、折叠和衔接操作，将其装载到产品的周围。包装机可以根据产品的形状和尺寸进行自动调整，确保包装纸完美地贴合在产品上，提供保护和美观的效果。

接下来是封口和固定环节。在这个环节中，包装机会根据包装纸的材质和产品的特点，自动选择合适的封口和固定方式。可以是热封、冷封、胶带封口等。包装机会精确地控制封口的温度、压力和时间，确保封口牢固且美观。同时，包装机还会进行包装纸的固定操作，以防止在运输过程中的移位和松动。

最后是出料环节。在这个环节中，经过包装的产品会被包装机从工作台上取下，然后通过输送带或其它方式送到下一个工序或存储区域。包装机会自动完成产品出料的定位和排列，确保产品的有序运输和安全送达。

总的来说，全自动包装机的包装工艺流程包括进料、定位和分割、包装纸的装载、封口和固定以及出料等环节。通过自动化和精确的操作，全自动包装机可以实现高效、准确、安全的产品包装，提高生产效率，降低劳动力成本，满足市场对包装品质和速度的需求。

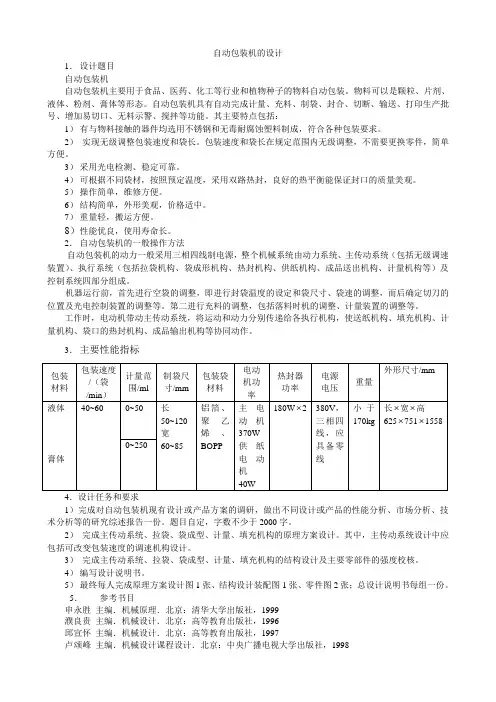

自动包装机的设计

1． 设计题目

自动包装机

自动包装机主要用于食品、医药、化工等行业和植物种子的物料自动包装。物料可以是颗粒、片剂、

液体、粉剂、膏体等形态。自动包装机具有自动完成计量、充料、制袋、封合、切断、输送、打印生产批号、增加易切口、无料示警、搅拌等功能。其主要特点包括：

1） 有与物料接触的器件均选用不锈钢和无毒耐腐蚀塑料制成，符合各种包装要求。

2） 实现无级调整包装速度和袋长。包装速度和袋长在规定范围内无级调整，不需要更换零件，简单方便。

3） 采用光电检测、稳定可靠。

4） 可根据不同袋材，按照预定温度，采用双路热封，良好的热平衡能保证封口的质量美观。

5） 操作简单，维修方便。

6） 结构简单，外形美观，价格适中。

7） 重量轻，搬运方便。

8）性能优良，使用寿命长。

2． 自动包装机的一般操作方法

自动包装机的动力一般采用三相四线制电源，整个机械系统由动力系统、主传动系统（包括无级调速

装置）、执行系统（包括拉袋机构、袋成形机构、热封机构、供纸机构、成品送出机构、计量机构等）及控制系统四部分组成。

机器运行前，首先进行空袋的调整，即进行封袋温度的设定和袋尺寸、袋速的调整，而后确定切刀的位置及光电控制装置的调整等。第二进行充料的调整，包括落料时机的调整、计量装置的调整等。

工作时，电动机带动主传动系统，将运动和动力分别传递给各执行机构，使送纸机构、填充机构、计量机构、袋口的热封机构、成品输出机构等协同动作。

3． 主要性能指标

包装材料 包装速度/（袋/min） 计量范围/ml 制袋尺寸/mm 包装袋材料 电动机功率 热封器功率 电源

电压 重量 外形尺寸/mm

液体

膏体 40~60 0~50 长50~120

宽60~85 铝箔、聚乙烯、BOPP 主电动机370W供纸电动机40W 180W2 380V，三相四线，应具备零线 小于170kg 长宽高

6257511558
