导光板测试主要项目及结果评定

舒畅

（创维集团研发总部模组研究所）

【摘 要】：导光板的主要功能在于使光源发出的光线能均匀分布于整体的背光模组，其性能优劣决定出射光源的亮度效率及分布上均一性的表现。本文从测试仪器、测试指标方面讨论导光板的品质结果判定。

【关键词】 导光板 CA2000 CA210

一、前言

导光板的主要功能是由光散乱原理将入射的点光源或线光源变为面光源，经过扩散膜使导光板射出的光线扩散与偏向，经集光棱镜膜使光线在横纵两个方向集光并调整光线发散角度。因此，它的最主要功能在于将光线导向设计者所需要的方向，来配合背光模组的需要，它最重要的衡量指标是亮度、均匀性、色差、主观视效。

二、导光板的主要测试指标

2.1 亮度

亮度是对发光面所出的光的明亮程度的定量表征。亮度的常用单位是尼特（Nits）。整机亮度要求：26寸及以下尺寸：>200Nits；26寸以上：>300Nits。（高端机>350Nits）。

注意事项：导光板的中心亮度要求为最高、不允许有跑点现象（周围测量点亮度比中心高）。

2.2 均匀性

图1 测量九点的位置图

测试条件：测量点为将显示器调整到标准工作状态:、输入全白场信号

测试方法:将全白场信号输入到显示器，用亮度计测量图所规定的P1-P9，各个点的亮度值分别为L1-L9（从左到右依次为1、2、3、4….）

亮度计公式算：均匀性=Li/L5*100%(Li为周围八点中的最低亮度值、中心点亮度值为L5。)

注意事项：点测仪器CA210均匀性保证在80%，面侧仪器CA2000测试要大于65%。

2.3白色色度不均匀性

测试条件：将显示器调整到规定的标准工作状态,输入全白场信号。

测试方法：在图1所规定的九点，用色度计测量其白色色度坐标(x，y)

白色色度不均匀性用计算公式：P=((xi-x5)^2+(yi-y5)^2）^0.5（xi-x5为其余8个点色坐标与中心点色坐标的差值最大值）

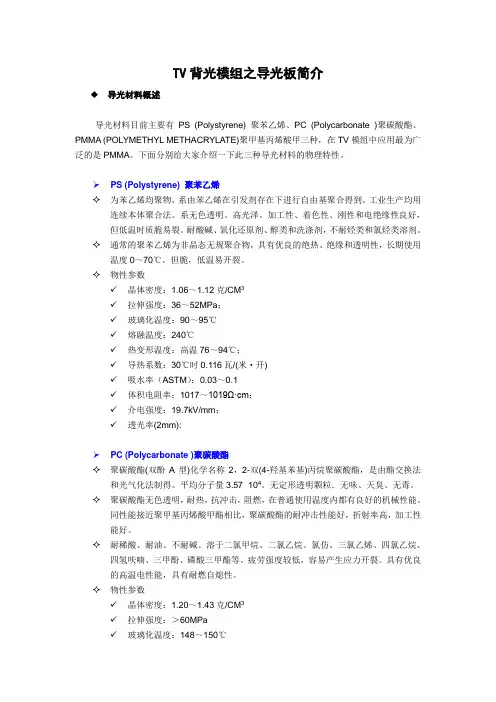

TV背光模组之导光板简介

 导光材料概述

导光材料目前主要有PS (Polystyrene) 聚苯乙烯、PC (Polycarbonate )聚碳酸酯、PMMA (POLYMETHYL METHACRYLATE)聚甲基丙烯酸甲三种，在TV模组中应用最为广泛的是PMMA。下面分别给大家介绍一下此三种导光材料的物理特性。

 PS (Polystyrene) 聚苯乙烯

 为苯乙烯均聚物，系由苯乙烯在引发剂存在下进行自由基聚合得到。工业生产均用连续本体聚合法。系无色透明、高光泽。加工性、着色性、刚性和电绝缘性良好，但低温时质脆易裂。耐酸碱、氧化还原剂、醇类和洗涤剂，不耐烃类和氯烃类溶剂。

 通常的聚苯乙烯为非晶态无规聚合物，具有优良的绝热、绝缘和透明性，长期使用温度0～70℃。但脆，低温易开裂。

 物性参数

 晶体密度：1.06～1.12克/CM3

 拉伸强度：36～52MPa；

 玻璃化温度：90～95℃

 熔融温度：240℃

 热变形温度：高温76～94℃；

 导热系数：30℃时0.116瓦/(米·开)

 吸水率（ASTM）：0.03～0.1

 体积电阻率：1017～1019Ω·cm；

 介电强度：19.7kV/mm；

 透光率(2mm):

 PC (Polycarbonate )聚碳酸酯

 聚碳酸酯(双酚A型)化学名称2，2-双(4-羟基苯基)丙烷聚碳酸酯，是由酯交换法和光气化法制得。平均分子量3.57×104。无定形透明颗粒．无味、天臭、无毒。

 聚碳酸酯无色透明，耐热，抗冲击，阻燃，在普通使用温度内都有良好的机械性能。同性能接近聚甲基丙烯酸甲酯相比，聚碳酸酯的耐冲击性能好，折射率高，加工性能好。

 耐稀酸、耐油、不耐碱。溶于二氯甲烷、二氯乙烷、氯仿、三氯乙烯、四氯乙烷、四氢呋喃、三甲酚、磷酸三甲酯等。疲劳强度较低，容易产生应力开裂。具有优良的高温电性能，具有耐燃自熄性。

导光板相关知识简介

1. 什么是导光板

导光板（Light Guide Plate，简称LGP）是一种常用的光学材料，它具有优异的光传导特性。通常由透明材料制成，如有机玻璃（PMMA）或聚碳酸酯（PC）。导光板的主要功能是将光源均匀地分布到整个面板，实现光源的有效利用。

2. 导光板的工作原理

导光板的工作原理基于全反射效应。当光线从高折射率的材料（如导光板）射向低折射率的材料（如空气）时，光线会发生折射。而当光线从低折射率的材料射向高折射率的材料时，光线会发生反射。

导光板通过内部的微结构将光线进行多次反射和折射，从而使得光线从其中一个边缘进入导光板后可以均匀地分布到整个表面。通常，导光板的边缘部分被设计成斜面，以便实现总反射。而导光板的表面则被设计成微结构，如凹槽或微球形结构，以增加光线的多次反射。

3. 导光板的优点

导光板具有以下几个优点：

• 光传导性好：导光板能够将光线均匀地分布到整个面板，提高光源的利用效率。

• 高亮度和均匀度：导光板可以提供均匀的背光效果，消除了光源产生的热斑和暗区。

• 节能环保：导光板可以通过合理设计和优化，降低光源的功率消耗，减少能源浪费。

• 容易加工和安装：导光板的制造和安装相对简单，适用于各种形状和尺寸的应用。 4. 导光板的应用领域

导光板在许多领域都有广泛的应用，如电视、显示器、机场灯箱等。主要的应用包括：

4.1 背光模组

导光板常用于背光模组中，以提供均匀的背光效果。背光模组主要用于液晶显示器、平板电视和手机屏幕等产品中，可以提高显示效果，并减少能源消耗。

4.2 照明

导光板也可以用于照明领域。通过将光源与导光板结合，可以实现均匀的光照效果。导光板照明具有节能环保、柔和均匀的光线和多样化的设计等优点，广泛应用于商业场所、室内和室外照明等领域。 4.3 广告标牌

导光板还常用于制作广告标牌和灯箱。通过将光源放置在导光板的侧面，光线可以被导光板均匀地分布到整个灯箱上，从而达到更好的展示效果。

导光板导光原理

嘿，朋友们！今天咱来聊聊导光板的导光原理，这可真是个神奇又有趣的事儿呢！

你看啊，导光板就像是一个神奇的光之魔法师。它的工作原理呢，就好比是在一个黑暗的房间里，有无数条细细的光线小跑道。这些小跑道可不是随便乱铺的哦，它们排列得非常有规律，整整齐齐的。

当光线从光源那里跑出来后，就顺着这些小跑道一路向前冲。这一路上啊，它们可不能乱跑，得乖乖地沿着导光板设定好的路线跑。就像我们走路要沿着人行道一样，不能乱穿马路呀！

想象一下，这些光线在导光板里欢快地奔跑着，它们互相挤来挤去，然后从导光板的各个地方冒出来，照亮了我们需要的地方。是不是很有意思呀？

导光板的厉害之处就在于它能把光线均匀地分布开来。这就好像是把一大块面包，均匀地切成很多小块，分给每一个需要的人。而且啊，它能让光线变得很柔和，不会刺眼。这可太重要啦，要是光线太刺眼，那我们的眼睛可受不了，就像被太阳直直地照着一样难受。

它是怎么做到这么厉害的呢？这就得说说它的内部结构啦。导光板里面有很多小小的结构，就像是一个个小小的陷阱，专门用来捕捉光线。这些陷阱可不是随便挖的哦，它们的位置和大小都是经过精心设计的。光线一旦掉进去，就很难再跑出来啦，只能乖乖地按照导光板设计的路线走。

你说这导光板是不是很聪明？它就像是一个智慧的指挥官，指挥着光线大军在它的地盘里有序地行动。而且导光板的材料也很重要哦，就像是给光线建的跑道一样，得又平又滑，让光线能跑得快。

咱生活中的很多地方都用到了导光板呢！比如那些漂亮的灯具，还有我们每天都在用的手机、电脑屏幕等等。没有导光板，这些东西可就没那么好用啦！

总之呢，导光板的导光原理虽然看似复杂，但其实也很容易理解啦。它就像是一个默默工作的小英雄，为我们的生活带来了很多便利和美好。我们可得好好珍惜它呀！不是吗？
