电路考试试题

一、选择题

1. 在直流电路中，电阻R1和R2串联后接在电压为V的电源上，若R1=2Ω，R2=3Ω，则电路中的总电阻为：

A. 5Ω

B. 6Ω

C. 4.5Ω

D. 1Ω

2. 电容器C1和C2并联，C1的电容为4μF，C2的电容为6μF，求并联后的总电容：

A. 10μF

B. 2μF

C. 1μF

D. 5μF

3. 交流电的瞬时值表达式为e=Esin(ωt)，其中E是：

A. 振幅

B. 频率

C. 相位

D. 周期

4. 以下哪种元件是半导体器件？

A. 电阻

B. 电容

C. 二极管

D. 电感

5. 在RLC串联电路中，电源频率增加时，电路的阻抗将：

A. 增加

B. 减少

C. 不变

D. 先增加后减少

二、填空题

1. 在一个简单的RC电路中，如果电阻R=5Ω，电容C=100μF，电源电压V=10V，那么充电时间常数τ等于________μs。

2. 交流电的有效值是指能够产生相同热效应的__________电流的值。

3. 欧姆定律的表达式为V=________，其中V代表电压，I代表电流，R代表电阻。

4. 半导体二极管具有单向导电性，正向偏置时电阻__________，反向偏置时电阻__________。

三、简答题

1. 请简述基尔霍夫电流定律和基尔霍夫电压定律的内容。

2. 什么是互感？请举例说明互感在电路中的应用。

3. 简述晶体管的主要功能及其在电子电路中的作用。

四、计算题

1. 一个RLC串联电路中，R=10Ω，L=0.1H，C=20μF，电源电压为120V，频率为50Hz。计算电路的阻抗大小和相位角。

2. 一个电路包含一个电阻R=20Ω和理想变压器，变压器的变比为1:2，初级电压为220V。计算次级电压、次级电流（假设负载电阻为40Ω）以及变压器的效率。

五、设计题

设计一个简单的电源滤波电路，要求能够将交流电源输出的电压平滑至接近直流电压，并说明电路的工作原理。

合集下载

《电路分析》期末考试试题

《电路分析》期末考试试题

南京工业大学 第 1 页 共 6 页

《电路分析》 试题（A）卷（闭）

班级

学号 姓名

题号 总分

得分

一、单项选择题：在下列各题中，有四个备选答案，请将其中唯一正确的答案填入题干的括号中。(本大题共5小题，总计20分，每小题4分)

1.如图1所示，现以1，3，5支路集合为树，则单连支回路（基本回路）是

答（ ）

A. 1，4，6

B. 1，2，4，5

C. 1，3，5，6

D. 2，3，4，6

2. 图2所示RLC串联电路，若(复)阻抗010Z，则正弦信号源u的角频率为答 ( )

A. 100rad/s B. 1000rad/s

C. 410rad/s D. 610rad/s

3. 电路如图3所示，t0时开关断开，则t0时，8电阻的电流i为

答 （ ）

A. 29eAt B. 29eAt+_36V26482Hit0图3

C. 49eAt D. 49eAt

4. 图4所示耦合电感，已知M=10-3H，i (t)=10sin(100t)A,则电压u (t)为 图1

图2 μF10CL=0.1H10R+-u南京工业大学 第 2 页 共 6 页 答( )

A. cos (100t)V B.－cos (100t)V

C. 0.1sin (100t)V D.－0.1sin (100t)V

••Miu

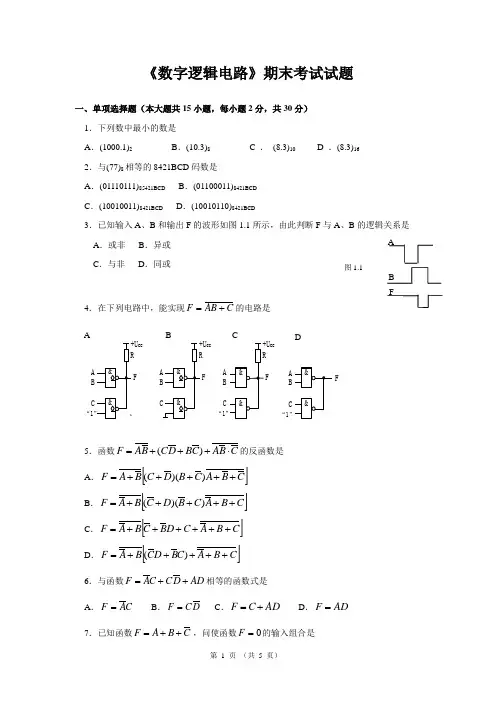

《数字逻辑电路》期末考试试题

《数字逻辑电路》期末考试试题

第 1 页 （共 5 页） 《数字逻辑电路》期末考试试题

一、单项选择题（本大题共15小题，每小题2分，共30分）

1．下列数中最小的数是

A．(1000.1)2 B．(10.3)8 C ． (8.3)10 D ．(8.3)16

2．与(77)8相等的8421BCD码数是

A．(01110111)85421BCD B．(01100011)8421BCD

C．(10010011)8421BCD D．(10010110)8421BCD

3．已知输入A、B和输出F的波形如图1.1所示，由此判断F与A、B的逻辑关系是

A．或非 B．异或

C．与非 D．同或

4．在下列电路中，能实现CABF的电路是

5．函数CBACBDCBAF)(的反函数是

A．CBACBDCBAF))((

B．CBACBDCBAF))((

C．CBACDBCBAF

D．CBACBDCBAF)(

6．与函数ADDCCAF相等的函数式是

A．CAF B．DCF C．ADCF D．ADF

7．已知函数CBAF，问使函数0F的输入组合是 &&ABCFR+UCC“1”A&&ABCFR+UCCB&ABCFR+UCC“1”C&&&ABC“1”FDA B C D

A

B

F 图1.1 第 2 页 （共 5 页） A．ABC=001 B．ABC=110 C．ABC=000 D．ABC=010

8．逻辑项CDBA，其逻辑相邻项的是

A．BCDA B．DBCA C．DCAB D．DCBA

9．逻辑函数DBADABDBCCDF的最简与或式是

A．FCDBD B．FCDBD

测控电路考试试题一答案

测控电路考试试题一答案

一、简答题

1、影响测控电路精度的主要因素有哪些？

影响测控电路精度的主要因素有：噪声与干扰； 失调与漂移，主要是温漂；

线性度与保真度；输入与输出阻抗的影响。

2、什么是自举电路？说明右图所示电路是如何提高放大器的输入阻抗的？

自举电路是利用反馈使输入电阻的两端近似为等电位，减小向输入回路索取电流，从而提高输入阻抗的电路。

U02=-2R1u0/R3 I1=ui/R1

U0=-R3ui/R1 I2=(u02-ui)/R1=I1

I=0，故输入阻抗极大。

3.什么是双边带调幅？请写出其数学表达式，并画出其波形。

答：双边带调幅是在调幅信号中，将载波信号幅值Um取0，从而得到频带在c范围内的调幅信号。

数学表达式：ttUttmXUcxmcmscoscoscoscos

mX—调制信号幅度，—调制信号角频率，c—载波角频率，m—调制度

4、 什么是隔离放大电路？画图并简述光电耦合隔离放大电路的基本工作原理。（10分）隔离放大电路的输入、输出和电源电路之间没有直接的电路耦合，即信号在传输过程中没有公共的接地端。

uo ui i1 i2 R1 i

uo2 2R1 R3

R1 ∞ -

+ + N1

∞ -

+ + R3

N t x

O

t O

uuO t

光电耦合隔离放大电路是将输入被测信号放大（也可载波调制），并由耦合器中的发光二极管LED转换成光信号，再通过光耦合器中的光电器件（如光敏二极管、三极管等）变换成电压或电流信号，最后由输出放大器放大输出。

5、什么是相敏检波电路？（6分）

包络检波电路两个问题：第一是解调的主要过程是对调幅信号进行半波或者全波整流，无法从检波器的输出鉴别调制信号的相位；第二是包络检波电路不具有区分不同载波频率的信号的能力。

相敏检波电路功能：使检波电路具有判别信号和选频的能力。从电路结构上看，相敏检波电路的主要特点是，除了需要解调的调幅信号外，还需要输入一个参考信号。有了参考信号就可以用他来鉴别输入信号的相位和频率。参考信号应与所需解调的调幅信号具有同样的频率，采用载波信号或由它获得的信号作为参考信号就能满足这一条件。相敏检波电路又称为同步检波电路

《数字电路》期末模拟考试试题及答案

《数字电路》期末模拟考试试题及答案

数字电子电路 模拟试题-2

题 号 一 二 三 四 总 分

得 分

一、填空题（共30分）

1. 三极管有NPN和PNP两种类型，当它工作在放大状态时，发射结＿＿＿＿，集电结＿＿＿＿＿＿；NPN型三极管的基区是＿＿＿＿＿＿型半导体，集电区和发射区是＿＿＿＿＿＿型半导体。

2. 把高电压作为逻辑1，低电平作为逻辑0的赋值方法称作＿＿＿＿＿＿＿逻辑赋值。一种电路若在正逻辑赋值时为与非门，则在负逻辑赋值时为＿＿＿＿＿＿＿＿。

3. 四位二进制编码器有＿＿＿＿个输入端；＿＿＿＿个输出端。

4. 将十进制数287转换成二进制数是＿＿＿＿＿＿＿＿；十六进制数是＿＿＿＿＿＿＿。

5. 根据触发器功能的不同，可将触发器分成四种，分别是＿＿＿＿触发器、＿＿＿＿触发器、＿＿＿＿触发器和＿＿＿＿触发器。

6. 下图所示电路中，Y1 ＝＿＿＿＿＿＿；

7. Y2 ＝＿＿＿＿＿＿；Y3 ＝＿＿＿＿＿＿。

二、选择题(共 20分)

1. 当晶体三极管＿＿＿＿时处于饱和状态。

A. 发射结和集电结均处于反向偏置

B. 发射结正向偏置，集电结反向偏置

C. 发射结和集电结均处于正向偏置

2. 在下列三个逻辑函数表达式中，＿＿＿＿是最小项表达式。

A．BABA)B,A(Y B. CBCBABCA)C,B,A(Y

C. CABABCBCACBA)D,C,B,A(Y 得 分 评 卷 人

得 分 评 卷 人 A

B Y1

Y2

Y3 3．用8421码表示的十进制数45，可以写成＿＿＿＿＿＿＿＿＿＿

A．45 B. [101101]BCD C. [01000101]BCD D. [101101]2

4．采用OC门主要解决了＿＿＿＿＿

A．TTL与非门不能相与的问题 B. TTL与非门不能线与的问题
